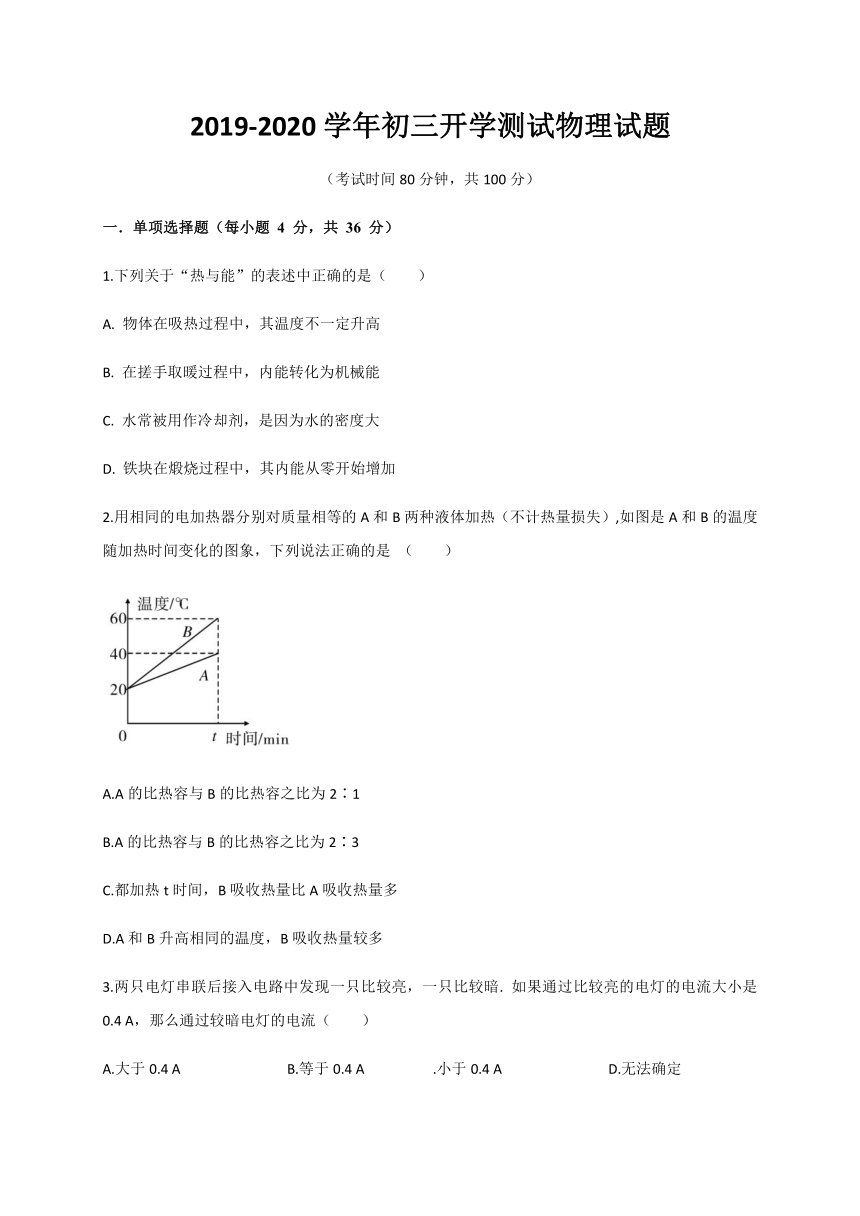

2019-2020学年初三开学测试物理试题
（考试时间80分钟，共100分）
单项选择题（每小题 4 分，共 36 分）
1.下列关于“热与能”的表述中正确的是（ ）
A. 物体在吸热过程中，其温度不一定升高
B. 在搓手取暖过程中，内能转化为机械能
C. 水常被用作冷却剂，是因为水的密度大
D. 铁块在煅烧过程中，其内能从零开始增加
2.用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）,如图是A和B的温度随加热时间变化的图象，下列说法正确的是 （ ）
A.A的比热容与B的比热容之比为2∶1
B.A的比热容与B的比热容之比为2∶3
C.都加热t时间，B吸收热量比A吸收热量多
D.A和B升高相同的温度，B吸收热量较多
3.两只电灯串联后接入电路中发现一只比较亮，一只比较暗. 如果通过比较亮的电灯的电流大小是0.4 A，那么通过较暗电灯的电流（ ）
A.大于0.4 A B.等于0.4 A .小于0.4 A D.无法确定

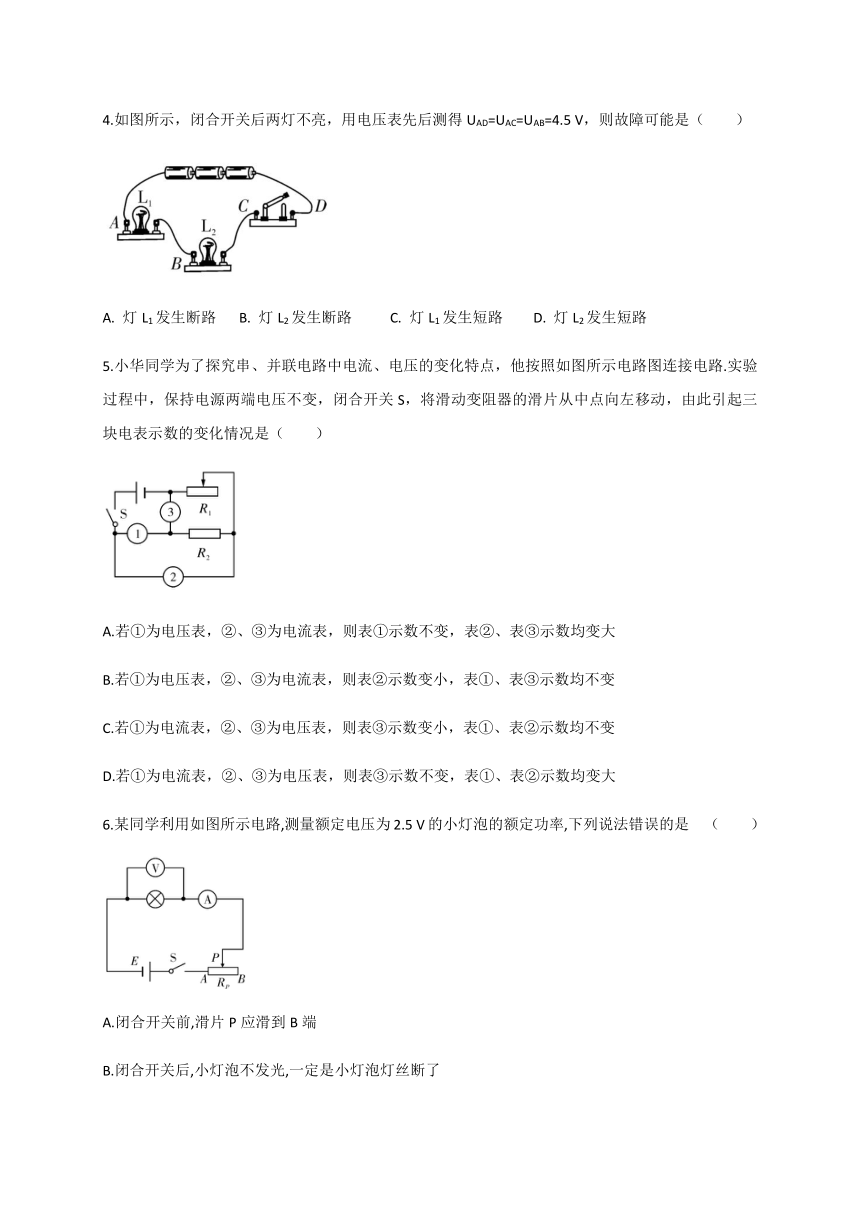

4.如图所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5 V，则故障可能是（ ）
A. 灯L1发生断路 B. 灯L2发生断路 C. 灯L1发生短路 D. 灯L2发生短路
5.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）
A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
6.某同学利用如图所示电路,测量额定电压为2.5 V的小灯泡的额定功率,下列说法错误的是 （ ）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮

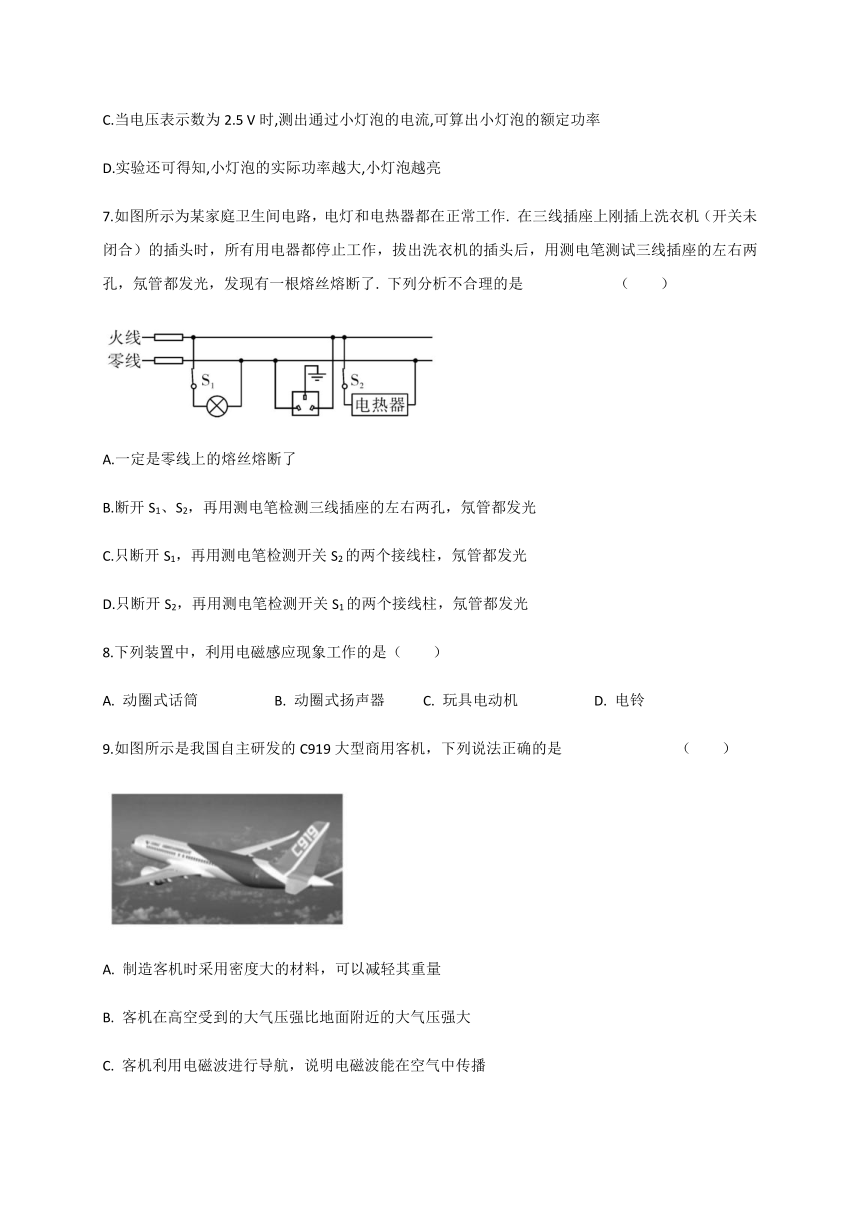

7.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作. 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了. 下列分析不合理的是 （ ）
A.一定是零线上的熔丝熔断了
B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8.下列装置中，利用电磁感应现象工作的是（ ）
A. 动圈式话筒 B. 动圈式扬声器 C. 玩具电动机 D. 电铃
9.如图所示是我国自主研发的C919大型商用客机，下列说法正确的是 （ ）
A. 制造客机时采用密度大的材料，可以减轻其重量
B. 客机在高空受到的大气压强比地面附近的大气压强大
C. 客机利用电磁波进行导航，说明电磁波能在空气中传播
D. 客机机翼表面制作成“上凸下平”形状是为了减小空气对飞机的阻力

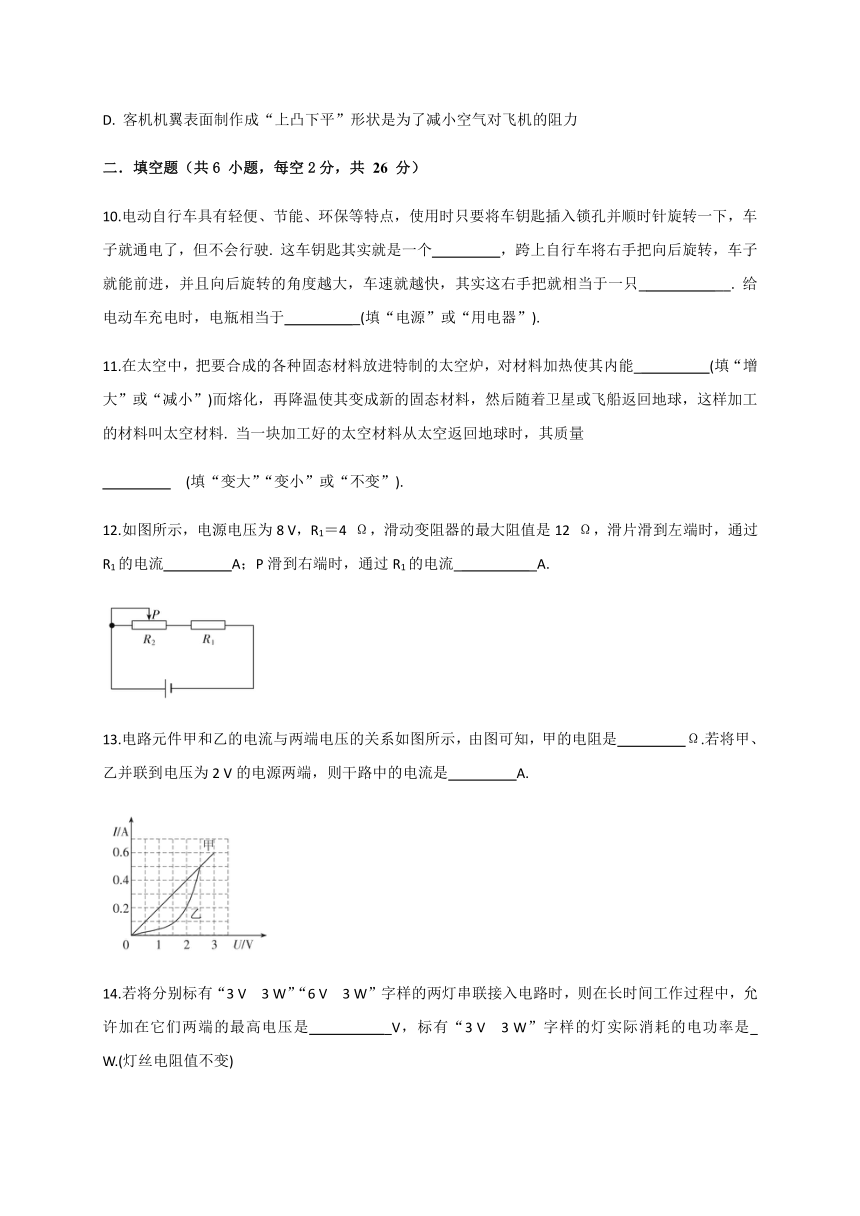

二．填空题（共6 小题，每空2分，共 26 分）
10.电动自行车具有轻便、节能、环保等特点，使用时只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶. 这车钥匙其实就是一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只_ __. 给电动车充电时，电瓶相当于 _(填“电源”或“用电器”).
11.在太空中，把要合成的各种固态材料放进特制的太空炉，对材料加热使其内能_ (填“增大”或“减小”)而熔化，再降温使其变成新的固态材料，然后随着卫星或飞船返回地球，这样加工的材料叫太空材料. 当一块加工好的太空材料从太空返回地球时，其质量
(填“变大”“变小”或“不变”).
12.如图所示，电源电压为8 V，R1＝4 Ω，滑动变阻器的最大阻值是12 Ω，滑片滑到左端时，通过R1的电流 A；P滑到右端时，通过R1的电流_ _A.
13.电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是 Ω.若将甲、乙并联到电压为2 V的电源两端，则干路中的电流是 A.
14.若将分别标有“3 V 3 W”“6 V 3 W”字样的两灯串联接入电路时，则在长时间工作过程中，允许加在它们两端的最高电压是 _V，标有“3 V 3 W”字样的灯实际消耗的电功率是_ W.(灯丝电阻值不变)

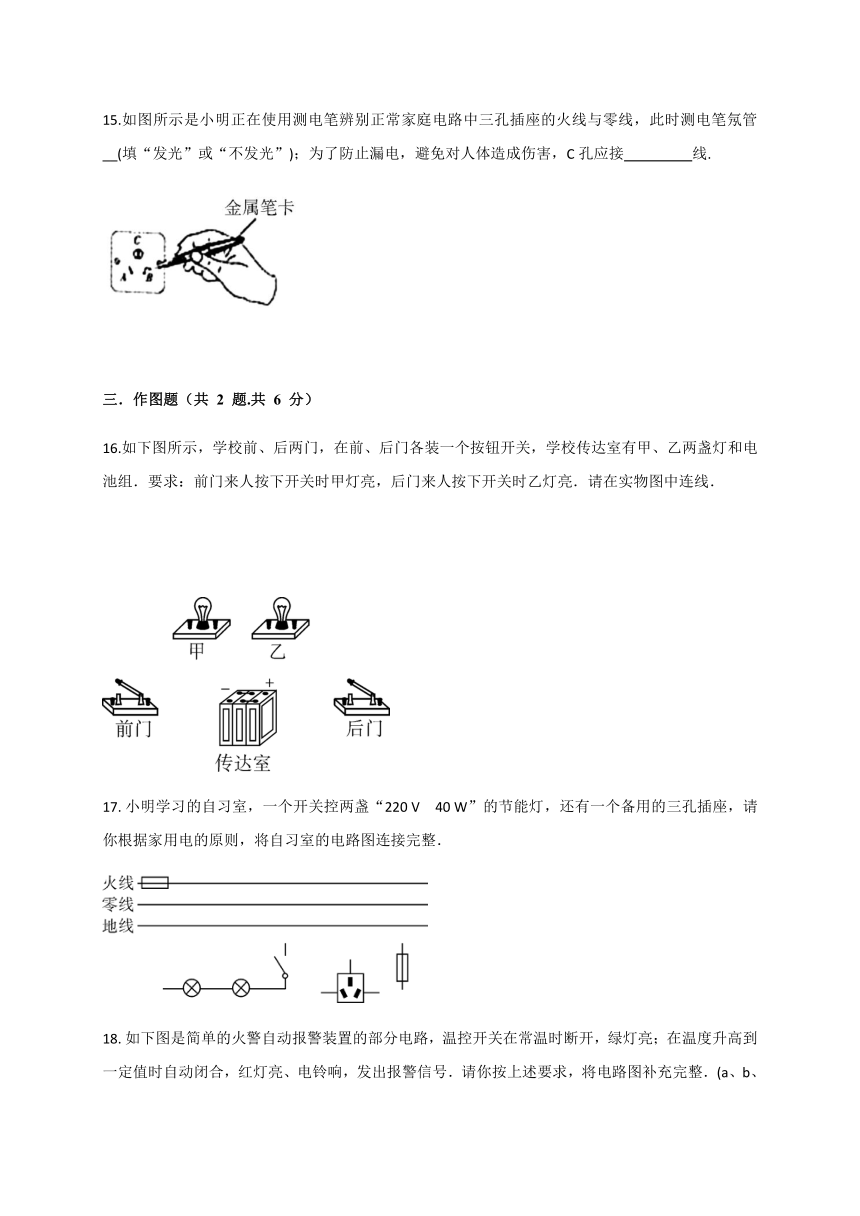

15.如图所示是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 __(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接 线.
三．作图题（共 2 题.共 6 分）
16.如下图所示，学校前、后两门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请在实物图中连线．
小明学习的自习室，一个开关控两盏“220 V 40 W”的节能灯，还有一个备用的三孔插座，请你根据家用电的原则，将自习室的电路图连接完整．
如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号．请你按上述要求，将电路图补充完整．(a、b、c为三个接线柱)
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.小红利用图所示的电路图测量额定电压为2.5 V的小灯泡的电功率． (1)按照图所示的电路图．请用笔画线代替导线，在图中将实物图连接完整．(要求：导线不能交叉)
(2)连接实物电路时，开关应处于_ _状态． (3)闭合开关前．滑动变阻器的滑片应调到最 端(选填“左”或“右”)． (4)电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压．出现这种故障的原因可能是 _． (5)排除故障后，小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量．当电压表的示数为2.5 V时，电流表示数如图所示，通过小灯泡的电流是_ A．小灯泡的额定功率为 W.
(6)小红在实验中进行了多次测量．其测量目的是 _(选填下面的字母)． A．求出灯泡在不同电压下功率的平均值，这样可以减小误差． B．找出灯泡的亮度与灯泡实际功率之间的关系．
20.如图（1）所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油。
（1）烧瓶中装入的煤油是______（选填“导体”或“绝缘体”） （2）请根据实物电路，在虚线框内画出对应的电路图 （3）为达到实验目的，选用的两电阻丝R1与R2的阻值应______。通过R1的电流______通过R2的电流。 （4）通电一段时间后，______（选填“甲”或“乙”）烧瓶中玻璃管内液面上升的高度较大。 （5）小红用如图（2）所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量搜集实验数据，绘制了烧瓶中玻璃管内液面上升的高度与电流I的关系图象（6）根据焦耳定律可知，图中能正确反映h-I关系的是______。
五．计算题（10 分）
21.如下图所示电路，电源电压恒为8 V，小灯泡标有“6 V 3 W“字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
(1)小灯泡的额定电流； (2)小灯泡正常发光时，滑动变阻器R接入电路的阻值．
(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率．
2019-2020学年初三开学测试物理试题
（考试时间80分钟，共100分）
单项选择题（每小题 4 分，共 36 分）
1.下列关于“热与能”的表述中正确的是（ A ）
A. 物体在吸热过程中，其温度不一定升高
B. 在搓手取暖过程中，内能转化为机械能
C. 水常被用作冷却剂，是因为水的密度大
D. 铁块在煅烧过程中，其内能从零开始增加
2.用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）,如图是A和B的温度随加热时间变化的图象，下列说法正确的是 （ A ）
A.A的比热容与B的比热容之比为2∶1
B.A的比热容与B的比热容之比为2∶3
C.都加热t时间，B吸收热量比A吸收热量多
D.A和B升高相同的温度，B吸收热量较多
3.两只电灯串联后接入电路中发现一只比较亮，一只比较暗. 如果通过比较亮的电灯的电流大小是0.4 A，那么通过较暗电灯的电流（ B ）
A.大于0.4 A B.等于0.4 A .小于0.4 A D.无法确定
4.如图所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5 V，则故障可能是（ A ）
A. 灯L1发生断路 B. 灯L2发生断路 C. 灯L1发生短路 D. 灯L2发生短路
5.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ D ）
A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
6.某同学利用如图所示电路,测量额定电压为2.5 V的小灯泡的额定功率,下列说法错误的是 （ B ）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮
7.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作. 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了. 下列分析不合理的是 （ B ）
A.一定是零线上的熔丝熔断了
B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8.下列装置中，利用电磁感应现象工作的是（ A ）
A. 动圈式话筒 B. 动圈式扬声器 C. 玩具电动机 D. 电铃
9.如图所示是我国自主研发的C919大型商用客机，下列说法正确的是 （ C ）
A. 制造客机时采用密度大的材料，可以减轻其重量
B. 客机在高空受到的大气压强比地面附近的大气压强大
C. 客机利用电磁波进行导航，说明电磁波能在空气中传播
D. 客机机翼表面制作成“上凸下平”形状是为了减小空气对飞机的阻力
二．填空题（共6 小题，每空2分，共 26 分）
10.电动自行车具有轻便、节能、环保等特点，使用时只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶. 这车钥匙其实就是一个__开关___，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只___滑动变阻器__. 给电动车充电时，电瓶相当于_用电器__(填“电源”或“用电器”).
11.在太空中，把要合成的各种固态材料放进特制的太空炉，对材料加热使其内能__增大_(填“增大”或“减小”)而熔化，再降温使其变成新的固态材料，然后随着卫星或飞船返回地球，这样加工的材料叫太空材料. 当一块加工好的太空材料从太空返回地球时，其质量 __不变__ (填“变大”“变小”或“不变”).
12.如图所示，电源电压为8 V，R1＝4 Ω，滑动变阻器的最大阻值是12 Ω，滑片滑到左端时，通过R1的电流_0.5_A；P滑到右端时，通过R1的电流___2__A.
13.电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是_5_Ω.若将甲、乙并联到电压为2 V的电源两端，则干路中的电流是_0.6_A.
14.若将分别标有“3 V 3 W”“6 V 3 W”字样的两灯串联接入电路时，则在长时间工作过程中，允许加在它们两端的最高电压是__7.5_V，标有“3 V 3 W”字样的灯实际消耗的电功率是__0.75__W.(灯丝电阻值不变)
15.如图所示是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管__不发光__(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接_地_线.
三．作图题（共 2 题.共 6 分）
16.如下图所示，学校前、后两门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请在实物图中连线．
小明学习的自习室，一个开关控两盏“220 V 40 W”的节能灯，还有一个备用的三孔插座，请你根据家用电的原则，将自习室的电路图连接完整．
如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号．请你按上述要求，将电路图补充完整．(a、b、c为三个接线柱)
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.小红利用图所示的电路图测量额定电压为2.5 V的小灯泡的电功率． (1)按照图所示的电路图．请用笔画线代替导线，在图中将实物图连接完整．(要求：导线不能交叉)
(2)连接实物电路时，开关应处于_断开_状态． (3)闭合开关前．滑动变阻器的滑片应调到最__右_端(选填“左”或“右”)． (4)电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压．出现这种故障的原因可能是__灯泡断路_． (5)排除故障后，小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量．当电压表的示数为2.5 V时，电流表示数如图所示，通过小灯泡的电流是_0.2_A．小灯泡的额定功率为_0.5_W.
(6)小红在实验中进行了多次测量．其测量目的是_B_(选填下面的字母)． A．求出灯泡在不同电压下功率的平均值，这样可以减小误差． B．找出灯泡的亮度与灯泡实际功率之间的关系．
20.如图（1）所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油。
（1）烧瓶中装入的煤油是______（选填“导体”或“绝缘体”） （2）请根据实物电路，在虚线框内画出对应的电路图 （3）为达到实验目的，选用的两电阻丝R1与R2的阻值应______。通过R1的电流______通过R2的电流。 （4）通电一段时间后，______（选填“甲”或“乙”）烧瓶中玻璃管内液面上升的高度较大。 （5）小红用如图（2）所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量搜集实验数据，绘制了烧瓶中玻璃管内液面上升的高度与电流I的关系图象（6）根据焦耳定律可知，图中能正确反映h-I关系的是______。 20.【答案】绝缘体 ? 相等 ? 小于 ? 乙 ? A
五．计算题（10 分）
21.如下图所示电路，电源电压恒为8 V，小灯泡标有“6 V 3 W“字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
(1)小灯泡的额定电流； (2)小灯泡正常发光时，滑动变阻器R接入电路的阻值．
(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率．
解：（1）0.5A； （2）4Ω （3）0.75W
（考试时间80分钟，共100分）
单项选择题（每小题 4 分，共 36 分）
1.下列关于“热与能”的表述中正确的是（ ）
A. 物体在吸热过程中，其温度不一定升高
B. 在搓手取暖过程中，内能转化为机械能
C. 水常被用作冷却剂，是因为水的密度大
D. 铁块在煅烧过程中，其内能从零开始增加
2.用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）,如图是A和B的温度随加热时间变化的图象，下列说法正确的是 （ ）
A.A的比热容与B的比热容之比为2∶1
B.A的比热容与B的比热容之比为2∶3
C.都加热t时间，B吸收热量比A吸收热量多
D.A和B升高相同的温度，B吸收热量较多
3.两只电灯串联后接入电路中发现一只比较亮，一只比较暗. 如果通过比较亮的电灯的电流大小是0.4 A，那么通过较暗电灯的电流（ ）
A.大于0.4 A B.等于0.4 A .小于0.4 A D.无法确定
4.如图所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5 V，则故障可能是（ ）
A. 灯L1发生断路 B. 灯L2发生断路 C. 灯L1发生短路 D. 灯L2发生短路
5.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）
A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
6.某同学利用如图所示电路,测量额定电压为2.5 V的小灯泡的额定功率,下列说法错误的是 （ ）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮
7.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作. 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了. 下列分析不合理的是 （ ）
A.一定是零线上的熔丝熔断了
B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8.下列装置中，利用电磁感应现象工作的是（ ）
A. 动圈式话筒 B. 动圈式扬声器 C. 玩具电动机 D. 电铃
9.如图所示是我国自主研发的C919大型商用客机，下列说法正确的是 （ ）
A. 制造客机时采用密度大的材料，可以减轻其重量
B. 客机在高空受到的大气压强比地面附近的大气压强大
C. 客机利用电磁波进行导航，说明电磁波能在空气中传播
D. 客机机翼表面制作成“上凸下平”形状是为了减小空气对飞机的阻力
二．填空题（共6 小题，每空2分，共 26 分）
10.电动自行车具有轻便、节能、环保等特点，使用时只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶. 这车钥匙其实就是一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只_ __. 给电动车充电时，电瓶相当于 _(填“电源”或“用电器”).
11.在太空中，把要合成的各种固态材料放进特制的太空炉，对材料加热使其内能_ (填“增大”或“减小”)而熔化，再降温使其变成新的固态材料，然后随着卫星或飞船返回地球，这样加工的材料叫太空材料. 当一块加工好的太空材料从太空返回地球时，其质量
(填“变大”“变小”或“不变”).
12.如图所示，电源电压为8 V，R1＝4 Ω，滑动变阻器的最大阻值是12 Ω，滑片滑到左端时，通过R1的电流 A；P滑到右端时，通过R1的电流_ _A.
13.电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是 Ω.若将甲、乙并联到电压为2 V的电源两端，则干路中的电流是 A.
14.若将分别标有“3 V 3 W”“6 V 3 W”字样的两灯串联接入电路时，则在长时间工作过程中，允许加在它们两端的最高电压是 _V，标有“3 V 3 W”字样的灯实际消耗的电功率是_ W.(灯丝电阻值不变)
15.如图所示是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 __(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接 线.
三．作图题（共 2 题.共 6 分）
16.如下图所示，学校前、后两门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请在实物图中连线．
小明学习的自习室，一个开关控两盏“220 V 40 W”的节能灯，还有一个备用的三孔插座，请你根据家用电的原则，将自习室的电路图连接完整．
如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号．请你按上述要求，将电路图补充完整．(a、b、c为三个接线柱)
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.小红利用图所示的电路图测量额定电压为2.5 V的小灯泡的电功率． (1)按照图所示的电路图．请用笔画线代替导线，在图中将实物图连接完整．(要求：导线不能交叉)
(2)连接实物电路时，开关应处于_ _状态． (3)闭合开关前．滑动变阻器的滑片应调到最 端(选填“左”或“右”)． (4)电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压．出现这种故障的原因可能是 _． (5)排除故障后，小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量．当电压表的示数为2.5 V时，电流表示数如图所示，通过小灯泡的电流是_ A．小灯泡的额定功率为 W.
(6)小红在实验中进行了多次测量．其测量目的是 _(选填下面的字母)． A．求出灯泡在不同电压下功率的平均值，这样可以减小误差． B．找出灯泡的亮度与灯泡实际功率之间的关系．
20.如图（1）所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油。
（1）烧瓶中装入的煤油是______（选填“导体”或“绝缘体”） （2）请根据实物电路，在虚线框内画出对应的电路图 （3）为达到实验目的，选用的两电阻丝R1与R2的阻值应______。通过R1的电流______通过R2的电流。 （4）通电一段时间后，______（选填“甲”或“乙”）烧瓶中玻璃管内液面上升的高度较大。 （5）小红用如图（2）所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量搜集实验数据，绘制了烧瓶中玻璃管内液面上升的高度与电流I的关系图象（6）根据焦耳定律可知，图中能正确反映h-I关系的是______。
五．计算题（10 分）
21.如下图所示电路，电源电压恒为8 V，小灯泡标有“6 V 3 W“字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
(1)小灯泡的额定电流； (2)小灯泡正常发光时，滑动变阻器R接入电路的阻值．
(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率．
2019-2020学年初三开学测试物理试题
（考试时间80分钟，共100分）
单项选择题（每小题 4 分，共 36 分）
1.下列关于“热与能”的表述中正确的是（ A ）
A. 物体在吸热过程中，其温度不一定升高
B. 在搓手取暖过程中，内能转化为机械能
C. 水常被用作冷却剂，是因为水的密度大
D. 铁块在煅烧过程中，其内能从零开始增加
2.用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失）,如图是A和B的温度随加热时间变化的图象，下列说法正确的是 （ A ）
A.A的比热容与B的比热容之比为2∶1
B.A的比热容与B的比热容之比为2∶3
C.都加热t时间，B吸收热量比A吸收热量多
D.A和B升高相同的温度，B吸收热量较多
3.两只电灯串联后接入电路中发现一只比较亮，一只比较暗. 如果通过比较亮的电灯的电流大小是0.4 A，那么通过较暗电灯的电流（ B ）
A.大于0.4 A B.等于0.4 A .小于0.4 A D.无法确定
4.如图所示，闭合开关后两灯不亮，用电压表先后测得UAD=UAC=UAB=4.5 V，则故障可能是（ A ）
A. 灯L1发生断路 B. 灯L2发生断路 C. 灯L1发生短路 D. 灯L2发生短路
5.小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ D ）
A.若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大
B.若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变
C.若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变
D.若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
6.某同学利用如图所示电路,测量额定电压为2.5 V的小灯泡的额定功率,下列说法错误的是 （ B ）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.当电压表示数为2.5 V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮
7.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作. 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了. 下列分析不合理的是 （ B ）
A.一定是零线上的熔丝熔断了
B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C.只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光
D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
8.下列装置中，利用电磁感应现象工作的是（ A ）
A. 动圈式话筒 B. 动圈式扬声器 C. 玩具电动机 D. 电铃
9.如图所示是我国自主研发的C919大型商用客机，下列说法正确的是 （ C ）
A. 制造客机时采用密度大的材料，可以减轻其重量
B. 客机在高空受到的大气压强比地面附近的大气压强大
C. 客机利用电磁波进行导航，说明电磁波能在空气中传播
D. 客机机翼表面制作成“上凸下平”形状是为了减小空气对飞机的阻力
二．填空题（共6 小题，每空2分，共 26 分）
10.电动自行车具有轻便、节能、环保等特点，使用时只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶. 这车钥匙其实就是一个__开关___，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只___滑动变阻器__. 给电动车充电时，电瓶相当于_用电器__(填“电源”或“用电器”).
11.在太空中，把要合成的各种固态材料放进特制的太空炉，对材料加热使其内能__增大_(填“增大”或“减小”)而熔化，再降温使其变成新的固态材料，然后随着卫星或飞船返回地球，这样加工的材料叫太空材料. 当一块加工好的太空材料从太空返回地球时，其质量 __不变__ (填“变大”“变小”或“不变”).
12.如图所示，电源电压为8 V，R1＝4 Ω，滑动变阻器的最大阻值是12 Ω，滑片滑到左端时，通过R1的电流_0.5_A；P滑到右端时，通过R1的电流___2__A.
13.电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是_5_Ω.若将甲、乙并联到电压为2 V的电源两端，则干路中的电流是_0.6_A.
14.若将分别标有“3 V 3 W”“6 V 3 W”字样的两灯串联接入电路时，则在长时间工作过程中，允许加在它们两端的最高电压是__7.5_V，标有“3 V 3 W”字样的灯实际消耗的电功率是__0.75__W.(灯丝电阻值不变)
15.如图所示是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管__不发光__(填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接_地_线.
三．作图题（共 2 题.共 6 分）
16.如下图所示，学校前、后两门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请在实物图中连线．
小明学习的自习室，一个开关控两盏“220 V 40 W”的节能灯，还有一个备用的三孔插座，请你根据家用电的原则，将自习室的电路图连接完整．
如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号．请你按上述要求，将电路图补充完整．(a、b、c为三个接线柱)
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.小红利用图所示的电路图测量额定电压为2.5 V的小灯泡的电功率． (1)按照图所示的电路图．请用笔画线代替导线，在图中将实物图连接完整．(要求：导线不能交叉)
(2)连接实物电路时，开关应处于_断开_状态． (3)闭合开关前．滑动变阻器的滑片应调到最__右_端(选填“左”或“右”)． (4)电路连接完成后，闭合开关发现：小灯泡不亮，电流表无示数，电压表示数接近电源电压．出现这种故障的原因可能是__灯泡断路_． (5)排除故障后，小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量．当电压表的示数为2.5 V时，电流表示数如图所示，通过小灯泡的电流是_0.2_A．小灯泡的额定功率为_0.5_W.
(6)小红在实验中进行了多次测量．其测量目的是_B_(选填下面的字母)． A．求出灯泡在不同电压下功率的平均值，这样可以减小误差． B．找出灯泡的亮度与灯泡实际功率之间的关系．
20.如图（1）所示的装置探究“电流通过导体产生的热量与电流的关系”。相同烧瓶内装满了煤油。
（1）烧瓶中装入的煤油是______（选填“导体”或“绝缘体”） （2）请根据实物电路，在虚线框内画出对应的电路图 （3）为达到实验目的，选用的两电阻丝R1与R2的阻值应______。通过R1的电流______通过R2的电流。 （4）通电一段时间后，______（选填“甲”或“乙”）烧瓶中玻璃管内液面上升的高度较大。 （5）小红用如图（2）所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”。经多次实验测量搜集实验数据，绘制了烧瓶中玻璃管内液面上升的高度与电流I的关系图象（6）根据焦耳定律可知，图中能正确反映h-I关系的是______。 20.【答案】绝缘体 ? 相等 ? 小于 ? 乙 ? A
五．计算题（10 分）
21.如下图所示电路，电源电压恒为8 V，小灯泡标有“6 V 3 W“字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
(1)小灯泡的额定电流； (2)小灯泡正常发光时，滑动变阻器R接入电路的阻值．
(3)移动滑动变阻器的滑片，当电压表示数为3 V时，小灯泡的实际功率．
解：（1）0.5A； （2）4Ω （3）0.75W
