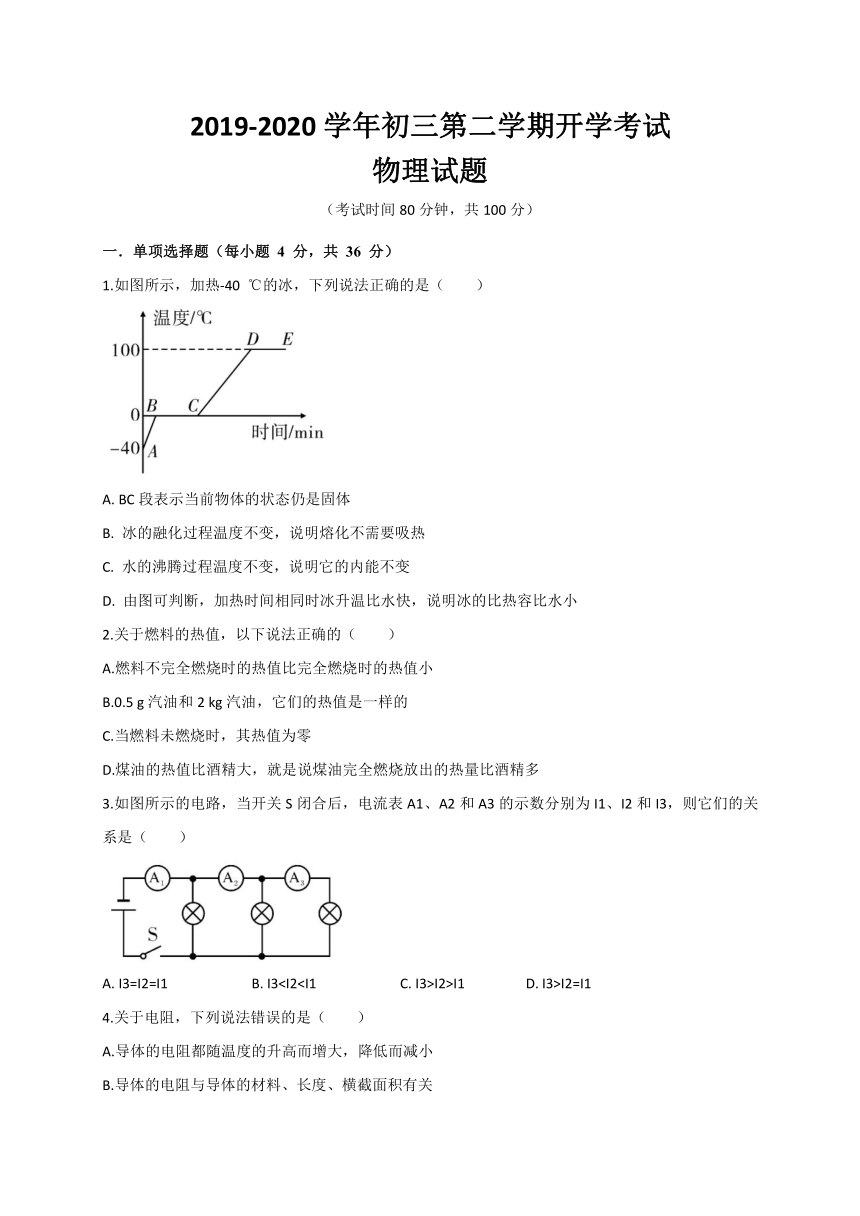

2019-2020学年初三第二学期开学考试
物理试题
（考试时间80分钟，共100分）
一．单项选择题（每小题 4 分，共 36 分）
1.如图所示，加热-40 ℃的冰，下列说法正确的是（ ）
A. BC段表示当前物体的状态仍是固体
B. 冰的融化过程温度不变，说明熔化不需要吸热
C. 水的沸腾过程温度不变，说明它的内能不变
D. 由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小
2.关于燃料的热值，以下说法正确的（ ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5 g汽油和2 kg汽油，它们的热值是一样的
C.当燃料未燃烧时，其热值为零
D.煤油的热值比酒精大，就是说煤油完全燃烧放出的热量比酒精多
3.如图所示的电路，当开关S闭合后，电流表A1、A2和A3的示数分别为I1、I2和I3，则它们的关系是（ ）
A. I3=I2=I1 B. I3I2>I1 D. I3>I2=I1
4.关于电阻，下列说法错误的是（ ）
A.导体的电阻都随温度的升高而增大，降低而减小
B.导体的电阻与导体的材料、长度、横截面积有关

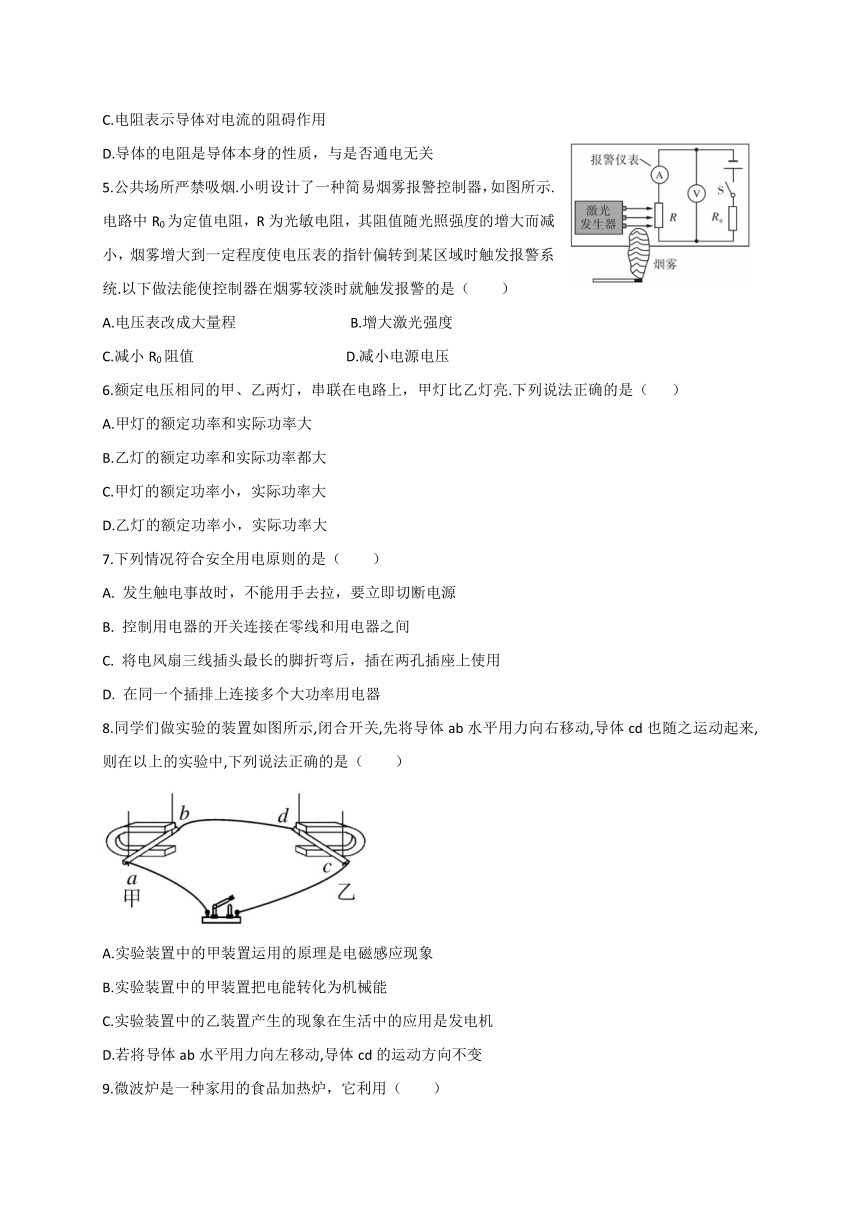

C.电阻表示导体对电流的阻碍作用
D.导体的电阻是导体本身的性质，与是否通电无关
5.公共场所严禁吸烟.小明设计了一种简易烟雾报警控制器，如图所示.电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A.电压表改成大量程 B.增大激光强度
C.减小R0阻值 D.减小电源电压
6.额定电压相同的甲、乙两灯，串联在电路上，甲灯比乙灯亮.下列说法正确的是（ ）
A.甲灯的额定功率和实际功率大
B.乙灯的额定功率和实际功率都大
C.甲灯的额定功率小，实际功率大
D.乙灯的额定功率小，实际功率大
7.下列情况符合安全用电原则的是（ ）
A. 发生触电事故时，不能用手去拉，要立即切断电源
B. 控制用电器的开关连接在零线和用电器之间
C. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
D. 在同一个插排上连接多个大功率用电器
8.同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中,下列说法正确的是（ ）
A.实验装置中的甲装置运用的原理是电磁感应现象
B.实验装置中的甲装置把电能转化为机械能
C.实验装置中的乙装置产生的现象在生活中的应用是发电机
D.若将导体ab水平用力向左移动,导体cd的运动方向不变

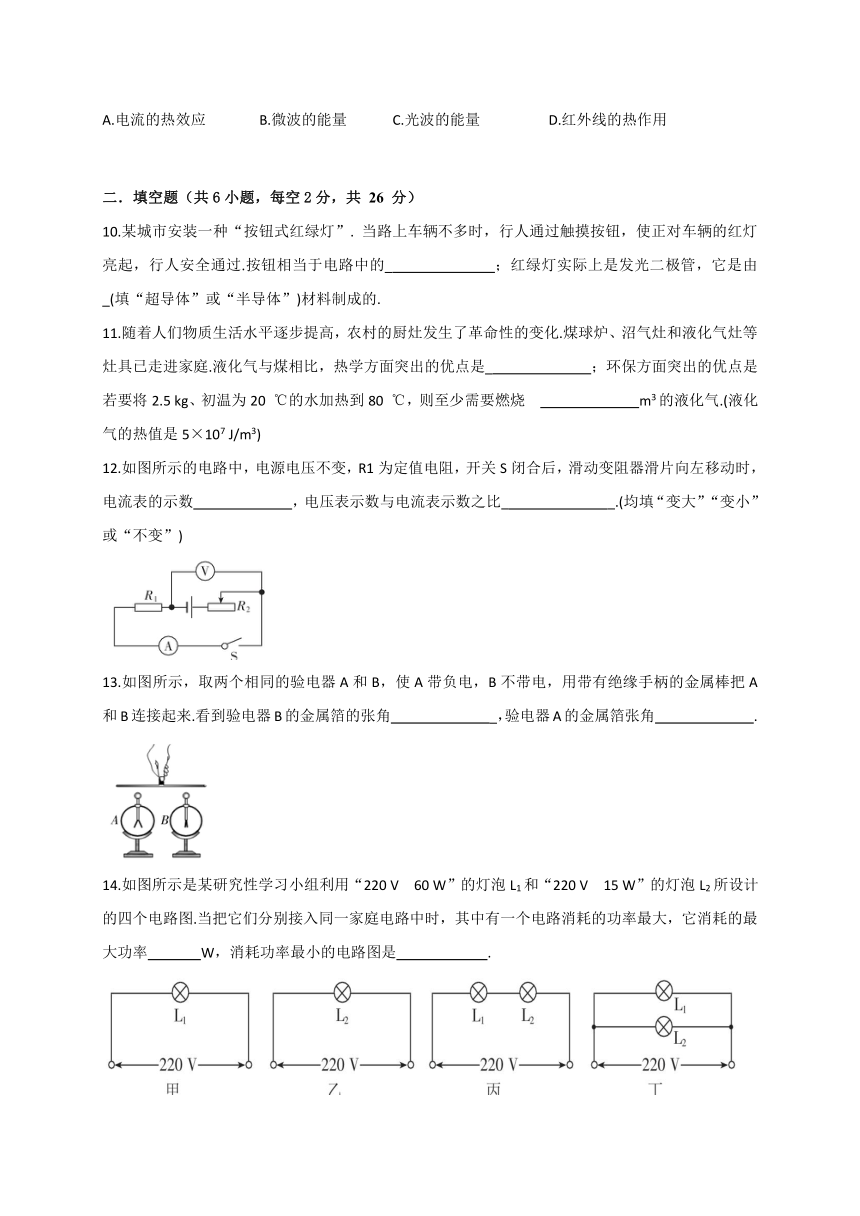

9.微波炉是一种家用的食品加热炉，它利用（ ）
A.电流的热效应 B.微波的能量 C.光波的能量 D.红外线的热作用
二．填空题（共6小题，每空2分，共 26 分）
10.某城市安装一种“按钮式红绿灯”. 当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的_ ；红绿灯实际上是发光二极管，它是由 _(填“超导体”或“半导体”)材料制成的.
11.随着人们物质生活水平逐步提高，农村的厨灶发生了革命性的变化.煤球炉、沼气灶和液化气灶等灶具已走进家庭.液化气与煤相比，热学方面突出的优点是_ ；环保方面突出的优点是 若要将2.5 kg、初温为20 ℃的水加热到80 ℃，则至少需要燃烧 m3的液化气.(液化气的热值是5×107 J/m3)
12.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比_ _.(均填“变大”“变小”或“不变”)
13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来.看到验电器B的金属箔的张角 _，验电器A的金属箔张角 .
14.如图所示是某研究性学习小组利用“220 V 60 W”的灯泡L1和“220 V 15 W”的灯泡L2所设计的四个电路图.当把它们分别接入同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率 W，消耗功率最小的电路图是 .

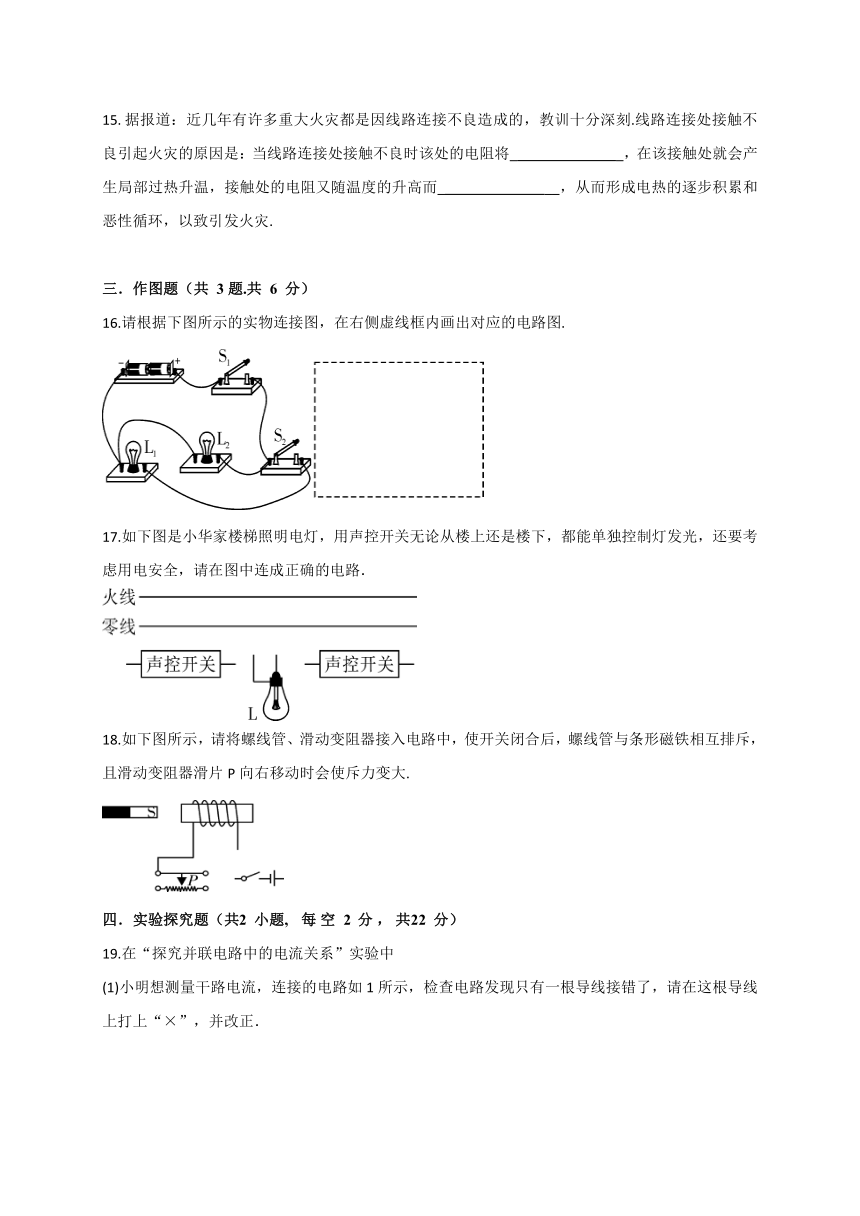

据报道：近几年有许多重大火灾都是因线路连接不良造成的，教训十分深刻.线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将_ _，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而_ __，从而形成电热的逐步积累和恶性循环，以致引发火灾.
三．作图题（共 3题.共 6 分）
16.请根据下图所示的实物连接图，在右侧虚线框内画出对应的电路图.
17.如下图是小华家楼梯照明电灯，用声控开关无论从楼上还是楼下，都能单独控制灯发光，还要考虑用电安全，请在图中连成正确的电路．
18.如下图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大.
四．实验探究题（共 2 小题, 每空2分，共 22 分）

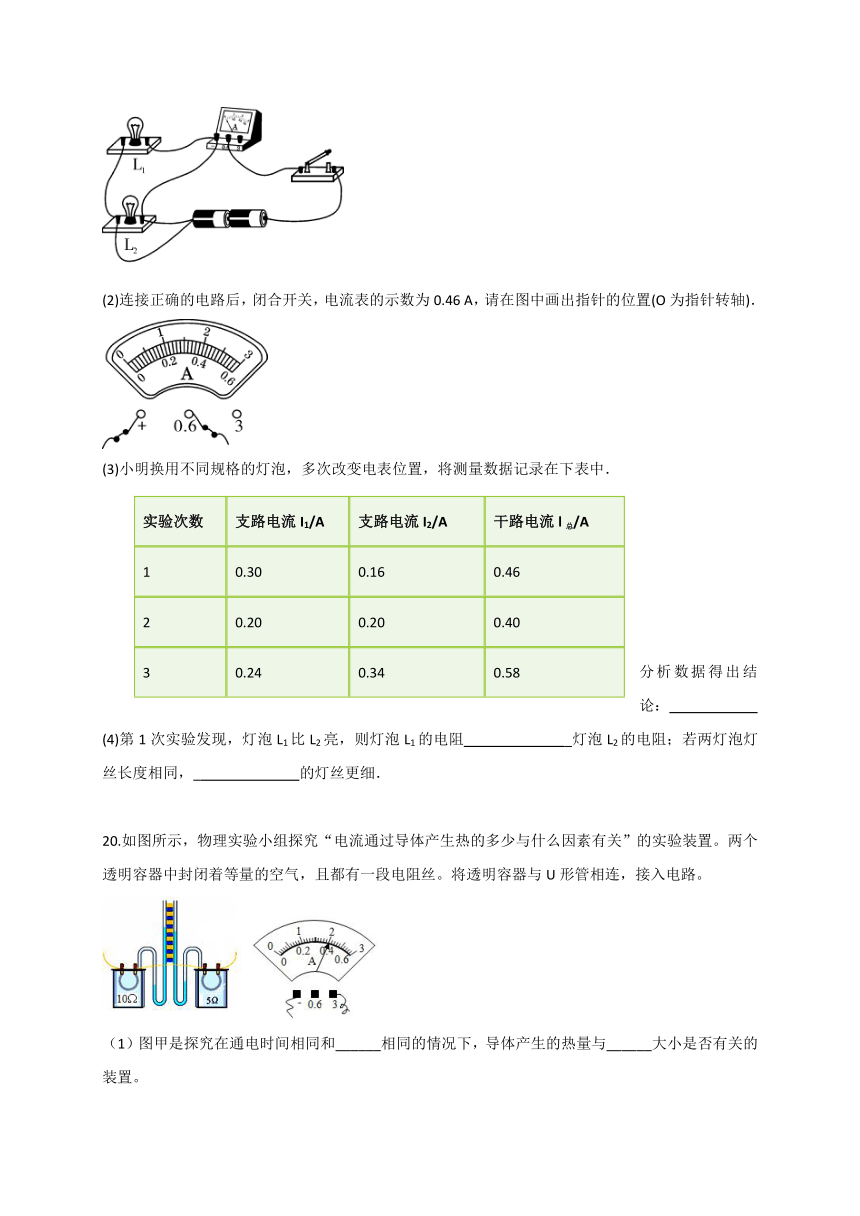

19.在“探究并联电路中的电流关系”实验中 (1)小明想测量干路电流，连接的电路如1所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正．
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图中画出指针的位置(O为指针转轴)．
(3)小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中．
实验次数
支路电流I1/A
支路电流I2/A
干路电流l总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：
(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻 _灯泡L2的电阻；若两灯泡灯丝长度相同，_ 的灯丝更细．
20.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。 （1）图甲是探究在通电时间相同和______相同的情况下，导体产生的热量与______大小是否有关的装置。 （2）实验中通过观察______的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。 A．探究电流与电压、电阻的关系?????B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动 （3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______J。
五．计算题（10 分）
21.如下图所示，R1＝10 Ω，R2＝20 Ω.当仅闭合S1时，电流表的示数为0.2 A．求：
(1)电源电压是多少？（3分） (2)当仅闭合S2时，电流表的示数为多少A?（3分） (3)当两开关同时闭合时，电流表的示数是多少A？R1和R2的电功率分别是多少？电路的总功率是多少？（4分）
2019-2020学年初三第二学期开学考试
物理试题
（考试时间80分钟，共100分）
一．单项选择题（每小题 4 分，共 36 分）
1.如图所示，加热-40 ℃的冰，下列说法正确的是（ D ）
A. BC段表示当前物体的状态仍是固体
B. 冰的融化过程温度不变，说明熔化不需要吸热
C. 水的沸腾过程温度不变，说明它的内能不变
D. 由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小
2.关于燃料的热值，以下说法正确的（ B ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5 g汽油和2 kg汽油，它们的热值是一样的
C.当燃料未燃烧时，其热值为零
D.煤油的热值比酒精大，就是说煤油完全燃烧放出的热量比酒精多
3.如图所示的电路，当开关S闭合后，电流表A1、A2和A3的示数分别为I1、I2和I3，则它们的关系是（ B ）
A. I3=I2=I1 B. I3I2>I1 D. I3>I2=I1
4.关于电阻，下列说法错误的是（ A ）
A.导体的电阻都随温度的升高而增大，降低而减小
B.导体的电阻与导体的材料、长度、横截面积有关
C.电阻表示导体对电流的阻碍作用
D.导体的电阻是导体本身的性质，与是否通电无关
5.公共场所严禁吸烟.小明设计了一种简易烟雾报警控制器，如图所示.电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ C ）
A.电压表改成大量程 B.增大激光强度
C.减小R0阻值 D.减小电源电压
6.额定电压相同的甲、乙两灯，串联在电路上，甲灯比乙灯亮.下列说法正确的是（ C ）
A.甲灯的额定功率和实际功率大
B.乙灯的额定功率和实际功率都大
C.甲灯的额定功率小，实际功率大
D.乙灯的额定功率小，实际功率大
7.下列情况符合安全用电原则的是（ A ）
A. 发生触电事故时，不能用手去拉，要立即切断电源
B. 控制用电器的开关连接在零线和用电器之间
C. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
D. 在同一个插排上连接多个大功率用电器
8.同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中,下列说法正确的是（ A ）
A.实验装置中的甲装置运用的原理是电磁感应现象
B.实验装置中的甲装置把电能转化为机械能
C.实验装置中的乙装置产生的现象在生活中的应用是发电机
D.若将导体ab水平用力向左移动,导体cd的运动方向不变
9.微波炉是一种家用的食品加热炉，它利用（ B ）
A.电流的热效应 B.微波的能量 C.光波的能量 D.红外线的热作用
二．填空题（共6小题，每空2分，共 26 分）
10.某城市安装一种“按钮式红绿灯”. 当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的__开关__；红绿灯实际上是发光二极管，它是由___半导体__(填“超导体”或“半导体”)材料制成的.
11.随着人们物质生活水平逐步提高，农村的厨灶发生了革命性的变化.煤球炉、沼气灶和液化气灶等灶具已走进家庭.液化气与煤相比，热学方面突出的优点是__热值较大__；环保方面突出的优点是___污染较少___.若要将2.5 kg、初温为20 ℃的水加热到80 ℃，则至少需要燃烧 __0.0126__ m3的液化气.(液化气的热值是5×107 J/m3)
12.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数__变大__，电压表示数与电流表示数之比__不变__.(均填“变大”“变小”或“不变”)
13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来.看到验电器B的金属箔的张角__张开_，验电器A的金属箔张角__变小_.
14.如图所示是某研究性学习小组利用“220 V 60 W”的灯泡L1和“220 V 15 W”的灯泡L2所设计的四个电路图.当把它们分别接入同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为__75__W，消耗功率最小的电路图是_丙_.
据报道：近几年有许多重大火灾都是因线路连接不良造成的，教训十分深刻.线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将__变大__，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而__升高__，从而形成电热的逐步积累和恶性循环，以致引发火灾.
三．作图题（共 3题.共 6 分）
16.请根据下图所示的实物连接图，在右侧虚线框内画出对应的电路图.
17.如下图是小华家楼梯照明电灯，用声控开关无论从楼上还是楼下，都能单独控制灯发光，还要考虑用电安全，请在图中连成正确的电路．
18.如下图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大.
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.在“探究并联电路中的电流关系”实验中 (1)小明想测量干路电流，连接的电路如1所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正．
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图中画出指针的位置(O为指针转轴)．
(3)小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中．
实验次数
支路电流I1/A
支路电流I2/A
干路电流l总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。
(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻__小于_灯泡L2的电阻；若两灯泡灯丝长度相同，__L2__的灯丝更细．
20.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。 （1）图甲是探究在通电时间相同和______相同的情况下，导体产生的热量与______大小是否有关的装置。 （2）实验中通过观察______的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。 A．探究电流与电压、电阻的关系?????B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动 （3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______J。
20.【答案】电流 ? 电阻 ? U形管液面高度差 ? BD ? 2 ? 200
五．计算题（10 分）
21.如下图所示，R1＝10 Ω，R2＝20 Ω.当仅闭合S1时，电流表的示数为0.2 A．求：
(1)电源电压是多少？（3分） (2)当仅闭合S2时，电流表的示数为多少A?（3分） (3)当两开关同时闭合时，电流表的示数是多少A？R1和R2的电功率分别是多少？电路的总功率是多少？（4分） 解:（1）2V； （2）0.1A；
（3）I总＝I1＋I2＝0.2 A＋0.1 A＝0.3 A
P1＝U1I1＝2 V×0.2 A＝0.4 W
P2＝U2I2＝2 V×0.1 A＝0.2 W
P总＝P1＋P2＝0.4 W＋0.2 W＝0.6 W
物理试题
（考试时间80分钟，共100分）
一．单项选择题（每小题 4 分，共 36 分）
1.如图所示，加热-40 ℃的冰，下列说法正确的是（ ）
A. BC段表示当前物体的状态仍是固体
B. 冰的融化过程温度不变，说明熔化不需要吸热
C. 水的沸腾过程温度不变，说明它的内能不变
D. 由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小
2.关于燃料的热值，以下说法正确的（ ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5 g汽油和2 kg汽油，它们的热值是一样的
C.当燃料未燃烧时，其热值为零
D.煤油的热值比酒精大，就是说煤油完全燃烧放出的热量比酒精多
3.如图所示的电路，当开关S闭合后，电流表A1、A2和A3的示数分别为I1、I2和I3，则它们的关系是（ ）
A. I3=I2=I1 B. I3
4.关于电阻，下列说法错误的是（ ）
A.导体的电阻都随温度的升高而增大，降低而减小
B.导体的电阻与导体的材料、长度、横截面积有关
C.电阻表示导体对电流的阻碍作用
D.导体的电阻是导体本身的性质，与是否通电无关
5.公共场所严禁吸烟.小明设计了一种简易烟雾报警控制器，如图所示.电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A.电压表改成大量程 B.增大激光强度
C.减小R0阻值 D.减小电源电压
6.额定电压相同的甲、乙两灯，串联在电路上，甲灯比乙灯亮.下列说法正确的是（ ）
A.甲灯的额定功率和实际功率大
B.乙灯的额定功率和实际功率都大
C.甲灯的额定功率小，实际功率大
D.乙灯的额定功率小，实际功率大
7.下列情况符合安全用电原则的是（ ）
A. 发生触电事故时，不能用手去拉，要立即切断电源
B. 控制用电器的开关连接在零线和用电器之间
C. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
D. 在同一个插排上连接多个大功率用电器
8.同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中,下列说法正确的是（ ）
A.实验装置中的甲装置运用的原理是电磁感应现象
B.实验装置中的甲装置把电能转化为机械能
C.实验装置中的乙装置产生的现象在生活中的应用是发电机
D.若将导体ab水平用力向左移动,导体cd的运动方向不变
9.微波炉是一种家用的食品加热炉，它利用（ ）
A.电流的热效应 B.微波的能量 C.光波的能量 D.红外线的热作用
二．填空题（共6小题，每空2分，共 26 分）
10.某城市安装一种“按钮式红绿灯”. 当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的_ ；红绿灯实际上是发光二极管，它是由 _(填“超导体”或“半导体”)材料制成的.
11.随着人们物质生活水平逐步提高，农村的厨灶发生了革命性的变化.煤球炉、沼气灶和液化气灶等灶具已走进家庭.液化气与煤相比，热学方面突出的优点是_ ；环保方面突出的优点是 若要将2.5 kg、初温为20 ℃的水加热到80 ℃，则至少需要燃烧 m3的液化气.(液化气的热值是5×107 J/m3)
12.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比_ _.(均填“变大”“变小”或“不变”)
13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来.看到验电器B的金属箔的张角 _，验电器A的金属箔张角 .
14.如图所示是某研究性学习小组利用“220 V 60 W”的灯泡L1和“220 V 15 W”的灯泡L2所设计的四个电路图.当把它们分别接入同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率 W，消耗功率最小的电路图是 .
据报道：近几年有许多重大火灾都是因线路连接不良造成的，教训十分深刻.线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将_ _，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而_ __，从而形成电热的逐步积累和恶性循环，以致引发火灾.
三．作图题（共 3题.共 6 分）
16.请根据下图所示的实物连接图，在右侧虚线框内画出对应的电路图.
17.如下图是小华家楼梯照明电灯，用声控开关无论从楼上还是楼下，都能单独控制灯发光，还要考虑用电安全，请在图中连成正确的电路．
18.如下图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大.
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.在“探究并联电路中的电流关系”实验中 (1)小明想测量干路电流，连接的电路如1所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正．
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图中画出指针的位置(O为指针转轴)．
(3)小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中．
实验次数
支路电流I1/A
支路电流I2/A
干路电流l总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：
(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻 _灯泡L2的电阻；若两灯泡灯丝长度相同，_ 的灯丝更细．
20.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。 （1）图甲是探究在通电时间相同和______相同的情况下，导体产生的热量与______大小是否有关的装置。 （2）实验中通过观察______的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。 A．探究电流与电压、电阻的关系?????B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动 （3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______J。
五．计算题（10 分）
21.如下图所示，R1＝10 Ω，R2＝20 Ω.当仅闭合S1时，电流表的示数为0.2 A．求：
(1)电源电压是多少？（3分） (2)当仅闭合S2时，电流表的示数为多少A?（3分） (3)当两开关同时闭合时，电流表的示数是多少A？R1和R2的电功率分别是多少？电路的总功率是多少？（4分）
2019-2020学年初三第二学期开学考试
物理试题
（考试时间80分钟，共100分）
一．单项选择题（每小题 4 分，共 36 分）
1.如图所示，加热-40 ℃的冰，下列说法正确的是（ D ）
A. BC段表示当前物体的状态仍是固体
B. 冰的融化过程温度不变，说明熔化不需要吸热
C. 水的沸腾过程温度不变，说明它的内能不变
D. 由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小
2.关于燃料的热值，以下说法正确的（ B ）
A.燃料不完全燃烧时的热值比完全燃烧时的热值小
B.0.5 g汽油和2 kg汽油，它们的热值是一样的
C.当燃料未燃烧时，其热值为零
D.煤油的热值比酒精大，就是说煤油完全燃烧放出的热量比酒精多
3.如图所示的电路，当开关S闭合后，电流表A1、A2和A3的示数分别为I1、I2和I3，则它们的关系是（ B ）
A. I3=I2=I1 B. I3
4.关于电阻，下列说法错误的是（ A ）
A.导体的电阻都随温度的升高而增大，降低而减小
B.导体的电阻与导体的材料、长度、横截面积有关
C.电阻表示导体对电流的阻碍作用
D.导体的电阻是导体本身的性质，与是否通电无关
5.公共场所严禁吸烟.小明设计了一种简易烟雾报警控制器，如图所示.电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统.以下做法能使控制器在烟雾较淡时就触发报警的是（ C ）
A.电压表改成大量程 B.增大激光强度
C.减小R0阻值 D.减小电源电压
6.额定电压相同的甲、乙两灯，串联在电路上，甲灯比乙灯亮.下列说法正确的是（ C ）
A.甲灯的额定功率和实际功率大
B.乙灯的额定功率和实际功率都大
C.甲灯的额定功率小，实际功率大
D.乙灯的额定功率小，实际功率大
7.下列情况符合安全用电原则的是（ A ）
A. 发生触电事故时，不能用手去拉，要立即切断电源
B. 控制用电器的开关连接在零线和用电器之间
C. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
D. 在同一个插排上连接多个大功率用电器
8.同学们做实验的装置如图所示,闭合开关,先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中,下列说法正确的是（ A ）
A.实验装置中的甲装置运用的原理是电磁感应现象
B.实验装置中的甲装置把电能转化为机械能
C.实验装置中的乙装置产生的现象在生活中的应用是发电机
D.若将导体ab水平用力向左移动,导体cd的运动方向不变
9.微波炉是一种家用的食品加热炉，它利用（ B ）
A.电流的热效应 B.微波的能量 C.光波的能量 D.红外线的热作用
二．填空题（共6小题，每空2分，共 26 分）
10.某城市安装一种“按钮式红绿灯”. 当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的__开关__；红绿灯实际上是发光二极管，它是由___半导体__(填“超导体”或“半导体”)材料制成的.
11.随着人们物质生活水平逐步提高，农村的厨灶发生了革命性的变化.煤球炉、沼气灶和液化气灶等灶具已走进家庭.液化气与煤相比，热学方面突出的优点是__热值较大__；环保方面突出的优点是___污染较少___.若要将2.5 kg、初温为20 ℃的水加热到80 ℃，则至少需要燃烧 __0.0126__ m3的液化气.(液化气的热值是5×107 J/m3)
12.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数__变大__，电压表示数与电流表示数之比__不变__.(均填“变大”“变小”或“不变”)
13.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来.看到验电器B的金属箔的张角__张开_，验电器A的金属箔张角__变小_.
14.如图所示是某研究性学习小组利用“220 V 60 W”的灯泡L1和“220 V 15 W”的灯泡L2所设计的四个电路图.当把它们分别接入同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为__75__W，消耗功率最小的电路图是_丙_.
据报道：近几年有许多重大火灾都是因线路连接不良造成的，教训十分深刻.线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时该处的电阻将__变大__，在该接触处就会产生局部过热升温，接触处的电阻又随温度的升高而__升高__，从而形成电热的逐步积累和恶性循环，以致引发火灾.
三．作图题（共 3题.共 6 分）
16.请根据下图所示的实物连接图，在右侧虚线框内画出对应的电路图.
17.如下图是小华家楼梯照明电灯，用声控开关无论从楼上还是楼下，都能单独控制灯发光，还要考虑用电安全，请在图中连成正确的电路．
18.如下图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大.
四．实验探究题（共 2 小题, 每空2分，共 22 分）
19.在“探究并联电路中的电流关系”实验中 (1)小明想测量干路电流，连接的电路如1所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正．
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图中画出指针的位置(O为指针转轴)．
(3)小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中．
实验次数
支路电流I1/A
支路电流I2/A
干路电流l总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。
(4)第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻__小于_灯泡L2的电阻；若两灯泡灯丝长度相同，__L2__的灯丝更细．
20.如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。 （1）图甲是探究在通电时间相同和______相同的情况下，导体产生的热量与______大小是否有关的装置。 （2）实验中通过观察______的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是______。 A．探究电流与电压、电阻的关系?????B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动 （3）由图乙所示，电流表的示数为______A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是______J。
20.【答案】电流 ? 电阻 ? U形管液面高度差 ? BD ? 2 ? 200
五．计算题（10 分）
21.如下图所示，R1＝10 Ω，R2＝20 Ω.当仅闭合S1时，电流表的示数为0.2 A．求：
(1)电源电压是多少？（3分） (2)当仅闭合S2时，电流表的示数为多少A?（3分） (3)当两开关同时闭合时，电流表的示数是多少A？R1和R2的电功率分别是多少？电路的总功率是多少？（4分） 解:（1）2V； （2）0.1A；
（3）I总＝I1＋I2＝0.2 A＋0.1 A＝0.3 A
P1＝U1I1＝2 V×0.2 A＝0.4 W
P2＝U2I2＝2 V×0.1 A＝0.2 W
P总＝P1＋P2＝0.4 W＋0.2 W＝0.6 W
