粤沪版初中物理九年级第十四章第一节14.1-怎样认识电阻(22张PPT)

(共22张PPT)

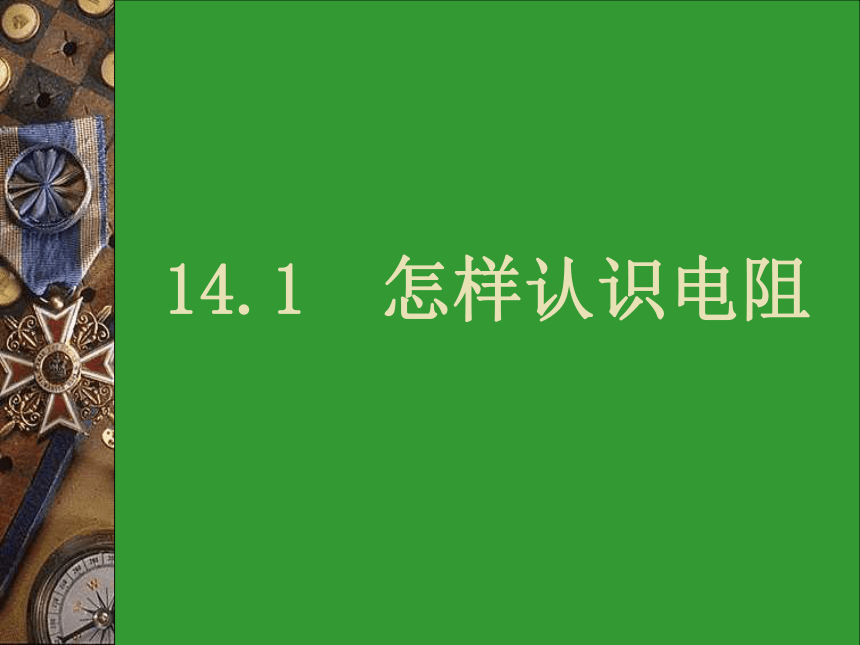

14.1 怎样认识电阻

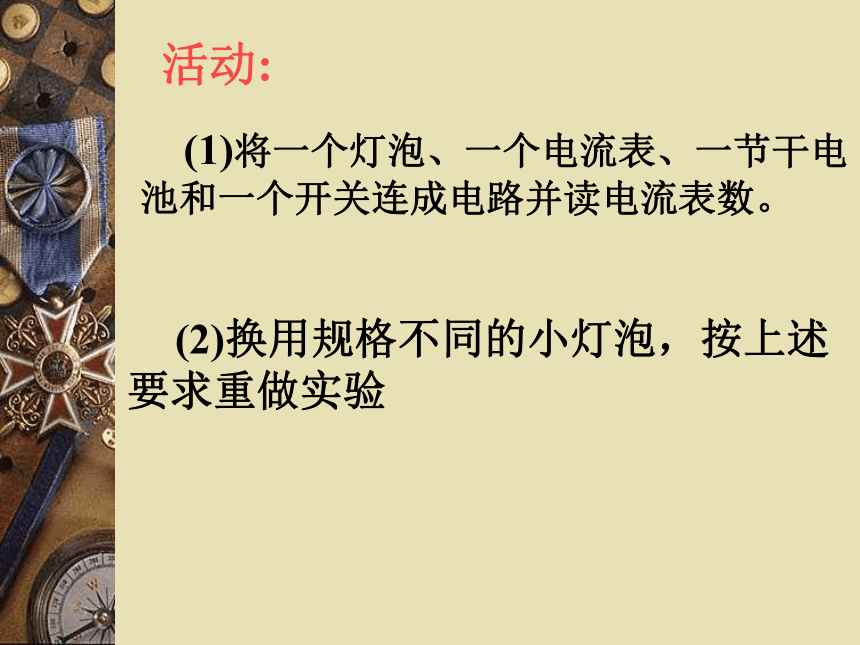

活动:
(1)将一个灯泡、一个电流表、一节干电池和一个开关连成电路并读电流表数。
(2)换用规格不同的小灯泡，按上述要求重做实验

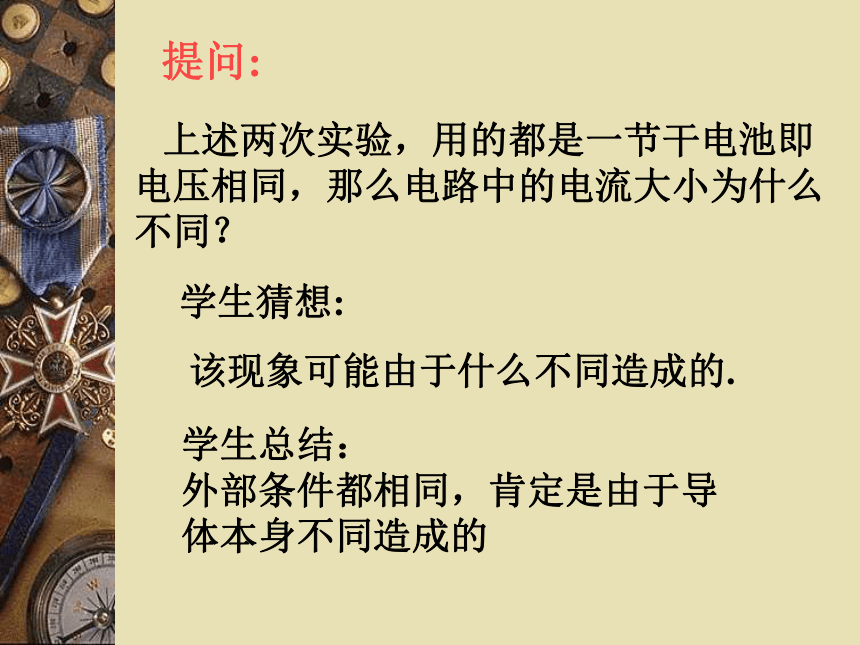

提问:
上述两次实验，用的都是一节干电池即电压相同，那么电路中的电流大小为什么不同？
学生猜想:
该现象可能由于什么不同造成的.
学生总结：
外部条件都相同，肯定是由于导体本身不同造成的

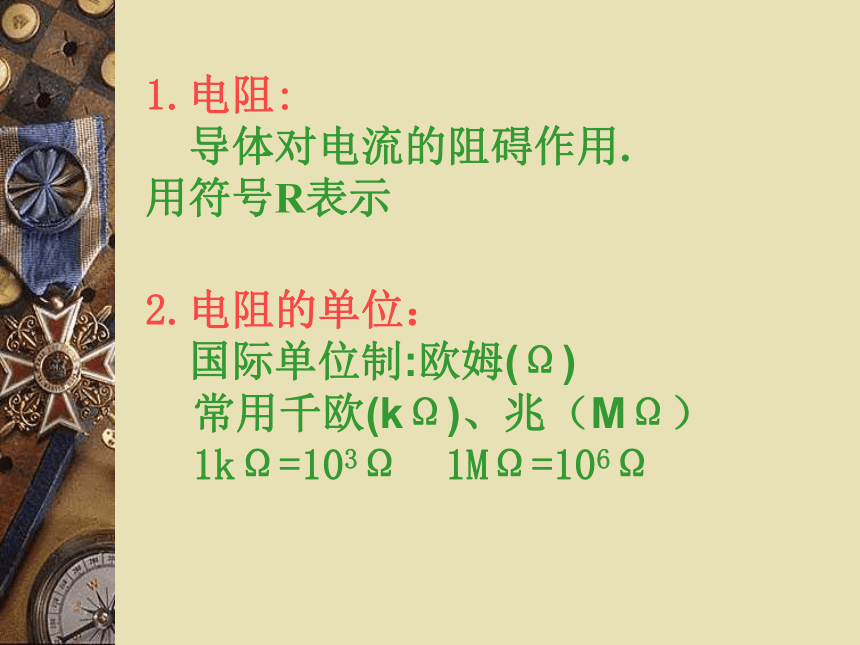

1.电阻: 导体对电流的阻碍作用. 用符号R表示
2.电阻的单位：
国际单位制:欧姆(Ω) 常用千欧(kΩ)、兆（MΩ） 1kΩ=103Ω 1MΩ=106Ω

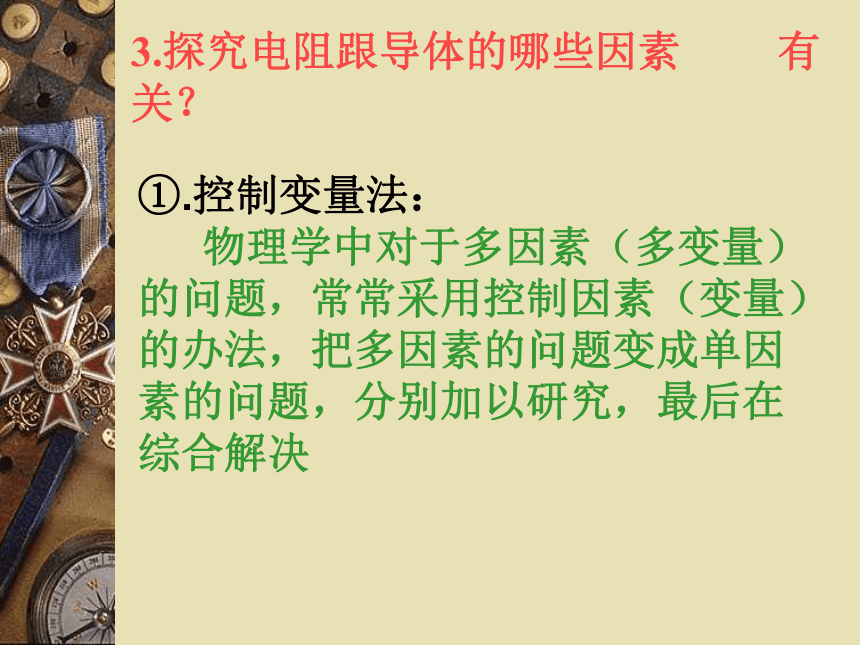

3.探究电阻跟导体的哪些因素 有关？
①.控制变量法： 物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的办法，把多因素的问题变成单因素的问题，分别加以研究，最后在综合解决

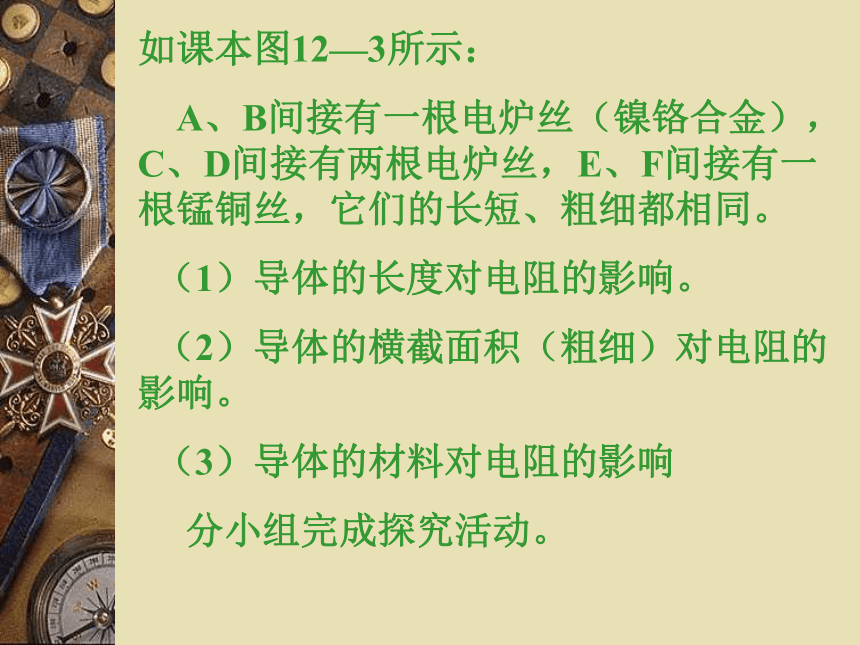

如课本图12—3所示：
A、B间接有一根电炉丝（镍铬合金），C、D间接有两根电炉丝，E、F间接有一根锰铜丝，它们的长短、粗细都相同。
（1）导体的长度对电阻的影响。
（2）导体的横截面积（粗细）对电阻的影响。
（3）导体的材料对电阻的影响
分小组完成探究活动。

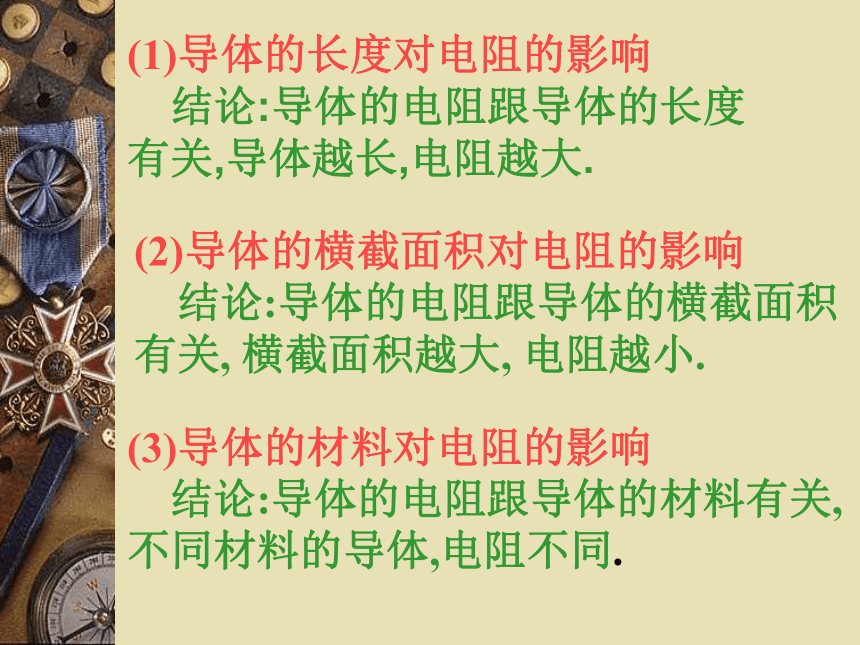

(1)导体的长度对电阻的影响
结论:导体的电阻跟导体的长度有关,导体越长,电阻越大.

(2)导体的横截面积对电阻的影响
结论:导体的电阻跟导体的横截面积有关, 横截面积越大, 电阻越小.
(3)导体的材料对电阻的影响
结论:导体的电阻跟导体的材料有关,不同材料的导体,电阻不同.

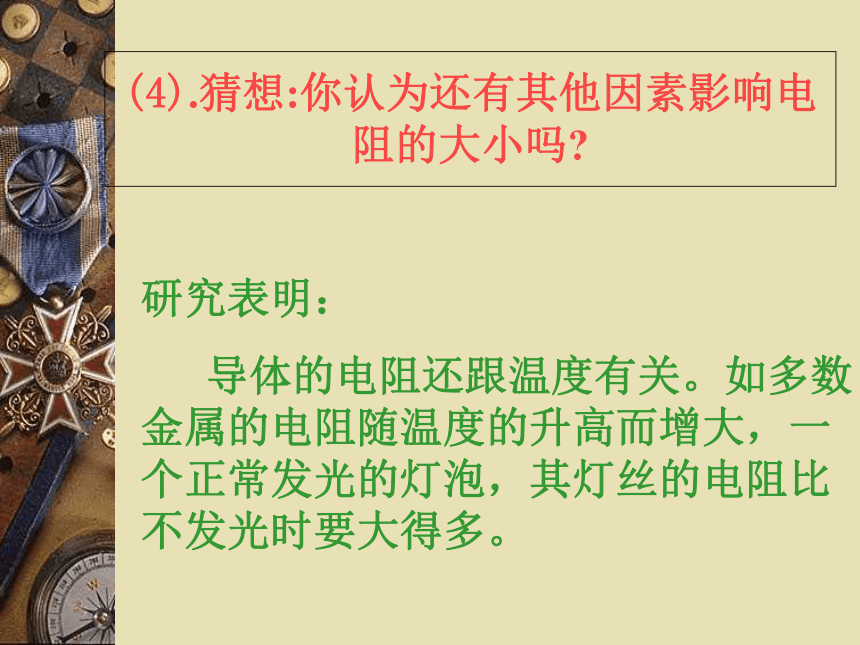

(4).猜想:你认为还有其他因素影响电阻的大小吗?
研究表明：
导体的电阻还跟温度有关。如多数金属的电阻随温度的升高而增大，一个正常发光的灯泡，其灯丝的电阻比不发光时要大得多。

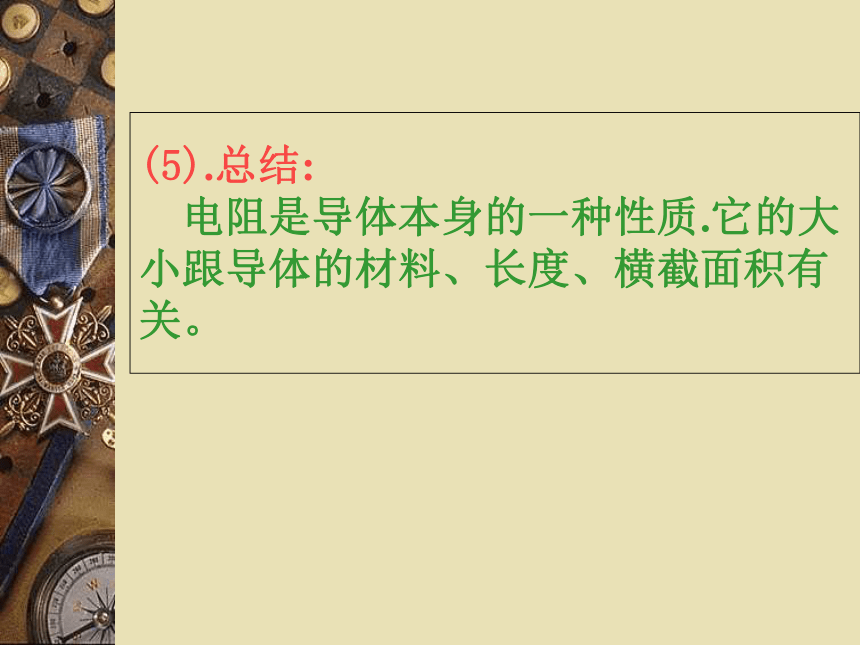

(5).总结:
电阻是导体本身的一种性质.它的大小跟导体的材料、长度、横截面积有关。
一些电器正常工作时的电阻
表明：灯光的亮度与灯丝的电阻有关。






1.单位换算:

(1)0.25kΩ= Ω

(2)2×106Ω= kΩ= MΩ
250
2×103
2
2.下表中甲、乙、丙三根导体是用同种材料制成的。根据表中的数据，它们的电阻从大到小的排列顺序是
R甲﹥R丙﹥R乙
?
人大办公室副主任剖析材料
自开展党员先进性教育以来,我按照《开展保持共产党员先进性教育活动工作方案》,积极参加了学习,写了xxxx多字的学习笔记,4篇心得体会,通过学习先进党员的事迹,使我的思想觉悟有了进一步的提高。在认真学习,提高认识的基础上,对照《党章》和共产党员先进性要求,我对自己的实际工作及思想动态进行了“五查五看”,通过自己查、群众提、相互帮的方式,找出了自己在大局意识、服务态度、工作作风和业务能力等方面存在的问题,并从世界观、人生观、价值观的高度认真剖析思想根源,明确了整改的方向,制定了整改措施。一、存在的问题主要表现在以下几方面:
一是宗旨观念弱,群众意识不强。全心全意为人民服务,不只是口头上说说而已,而是一项十分实际的工作。我在这方面表现的不够好。表现为深入群众、心系群众、服务群众的思想意识较弱。作为一名信访干部,我没有经常深入基层,了解群众的疾苦,解决他们的困难。没有做到变坐门接访为主动下访,到群众间了解情况,解决问题。对群众反映的问题,转交有关部门办理以后,督办的力度还不够大,有些问题还不能够及时得到解决。二是学习意识淡化,政治学习不主动。近年来,只是学习了一些宣传
４.电阻器:
①定值电阻器:
　保持阻值不变的电阻.
　图形符号
②变阻器:可以调节变化的电阻
　图形符号　　　　　　　　　　　　
③变阻器的种类:
滑动变阻器和电位器是常见的两种变阻器.
④滑动变阻器的原理:
靠改变连入电路的电阻线的长度来改变电阻.

⑤滑动变阻器的作用:
调节滑动变阻器可以逐渐改变连入电路中的电阻,从而逐渐改变电路中的电流和部分电路两端的电压,有时还起保护电路的作用.
⑥滑动变阻器的构造:
⑦滑动变阻器结构示意图:
⑧滑动变阻器的使用:
要把它串联在电路中,才能通过改变电阻来改变电路中的电流和部分电路两端的电压.
⑨滑动变阻器的使用方法:
“一上一下”各接一个.“一上”即把上面金属棒两端的任一接线柱连入电路中,“一下”即把下面线圈两端的任一接线柱连入电路中.
活动：
　　用滑动变阻器改变通过小灯泡的电流
　
　　提出你的设计方案，并与同学讨论．按照设计方案选择仪器，画出电路图，连接电路，并进行实验．请思考以下问题：
　
　（１）应该怎样连接电路，才能使滑动变阻器起到变阻的作用？
　
　（２）要让小灯泡由暗变亮，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边滑动？
　
　（３）要让小灯泡由亮变暗，接通电路前滑片应放在什么位置？接通电路后滑片应向哪边滑动？
3.图为滑动变阻器
的结构示意图，如
将它接入电路中一
共有 种接法。
若把C和D直接接入电路，电阻将为 ：若把A和B直接接入电路，电阻将为 ：要想使变阻器能够起到变阻作用有 种接法，它们是分别接入
。
0
最大值
4
A和C;A和D;B和C;B和D
６
　　　7.4 电阻 滑动变阻器
1.电阻: 导体对电流的阻碍作用。
2.电阻的单位：
国际单位制:欧姆(Ω) 常用千欧(kΩ)、兆欧（MΩ）
1kΩ=103MΩ 1MΩ=106kΩ
3.???? 探究电阻跟导体的哪些因素有关？
结论：导体的电阻与导体的材料、长度、横截面积有关，导体越长,电阻越大，横截面积越大,电阻越小，不同材料的导体,电阻不同.
4.?定值电阻器:保持阻值不变的电阻.图形符号。

5.变阻器:可以调节变化的电阻.图形符号。
6.变阻器的种类；滑动变阻器和电位器是常见的两种变阻器.
7.滑动变阻器的原理: 靠改变连入电路的电阻线的长度来改变电阻.
8.滑动变阻器的作用:调节滑动变阻器可以逐渐改变连入电路中的电阻,从而逐渐改变电路中的电流和部分电路两端的电压,有时还起保护电路的作用.
9.滑动变阻器的使用方法:“一上一下”各接一个.“一上”即把上面金属棒两端的任一接线柱连入电路中,“一下”即把下面线圈两端的任一接线柱连入电路中.
10.用滑动变阻器改变通过小灯泡的电流.
