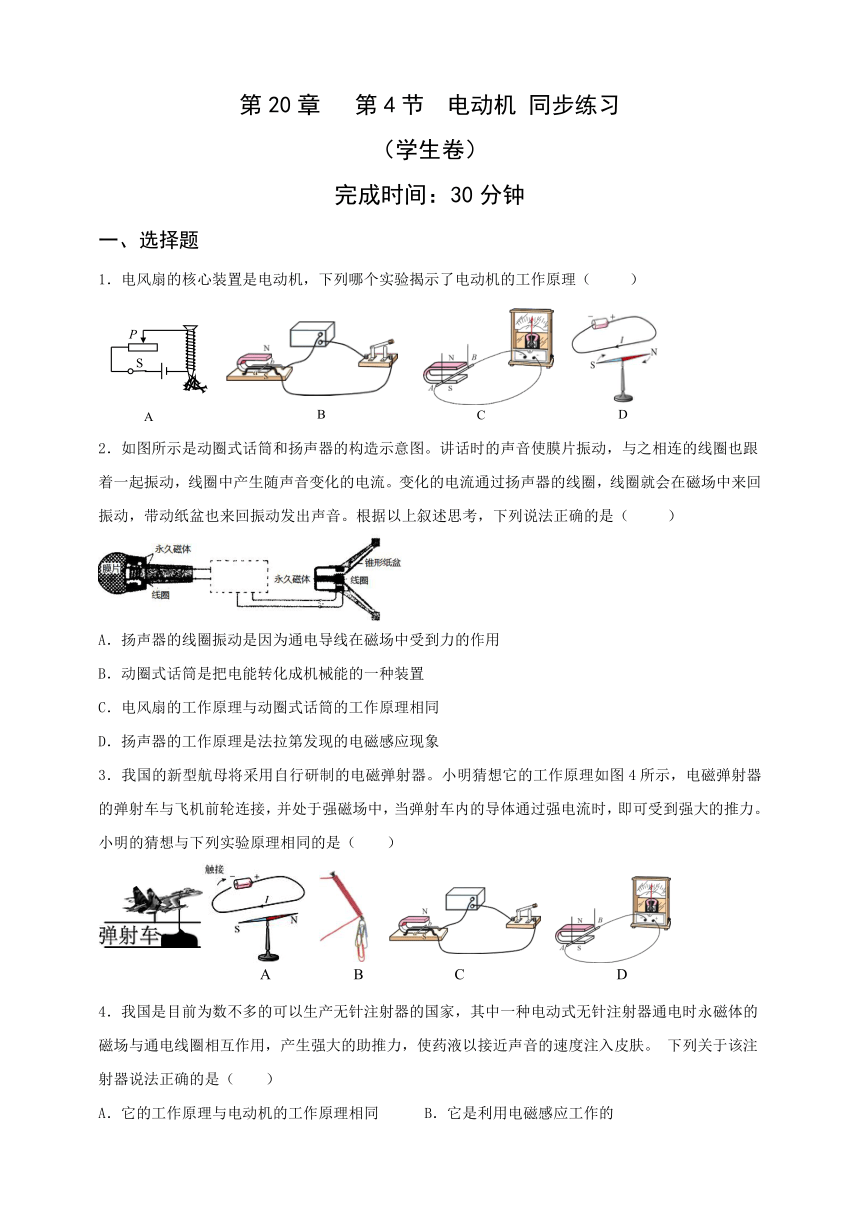

第20章 第4节 电动机 同步练习
（学生卷）
完成时间：30分钟
一、选择题
1．电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（ 　　）

2．如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（　 　）

A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
3．我国的新型航母将采用自行研制的电磁弹射器。小明猜想它的工作原理如图4所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。小明的猜想与下列实验原理相同的是（ ）

4．我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。 下列关于该注射器说法正确的是（ ）
A．它的工作原理与电动机的工作原理相同 B．它是利用电磁感应工作的
C．它工作时将机械能转化为电能 D．药液能注入皮肤是因为它的速度大所以惯性大

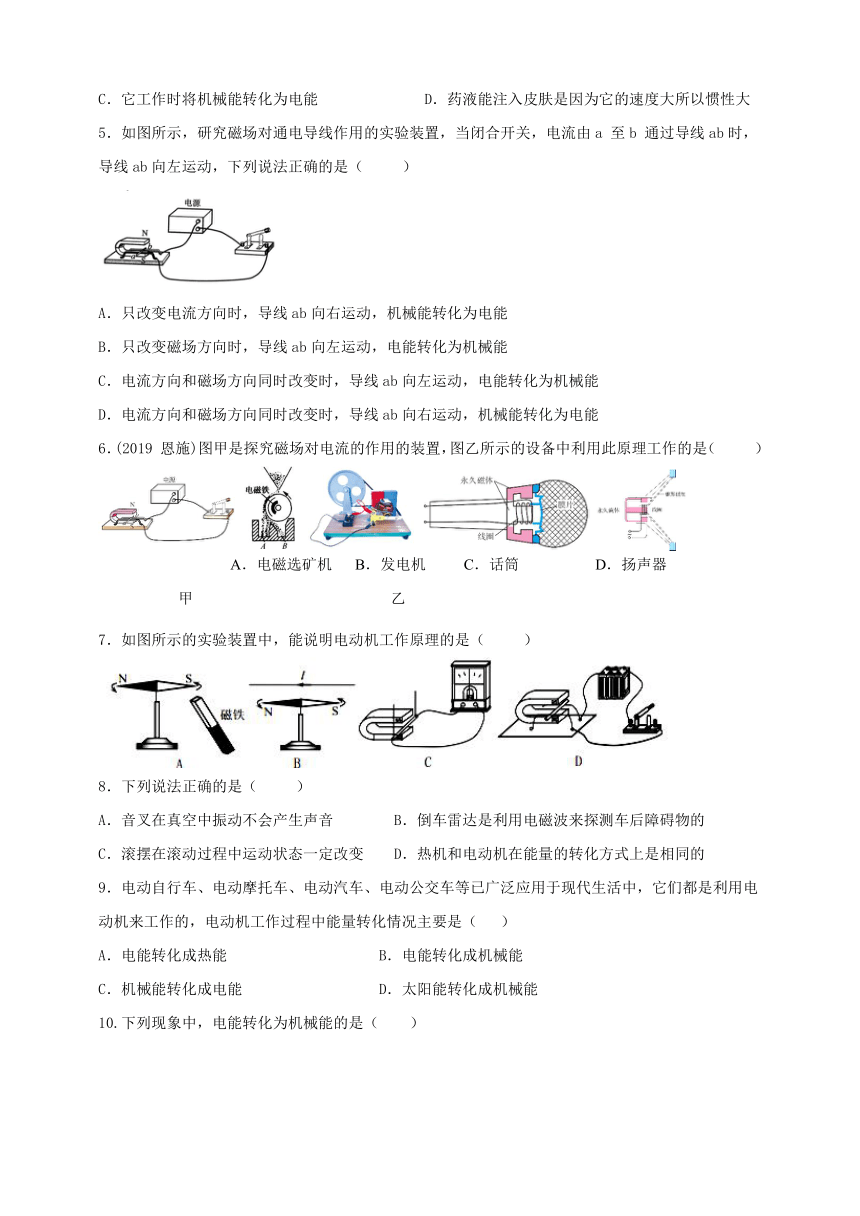

5．如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a 至b 通过导线ab时，导线ab向左运动，下列说法正确的是（　 　）

A．只改变电流方向时，导线ab向右运动，机械能转化为电能
B．只改变磁场方向时，导线ab向左运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能
D．电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能
6．(2019 恩施)图甲是探究磁场对电流的作用的装置，图乙所示的设备中利用此原理工作的是（　 　）

7．如图所示的实验装置中，能说明电动机工作原理的是（ 　）

8．下列说法正确的是（　 　）
A．音叉在真空中振动不会产生声音 B．倒车雷达是利用电磁波来探测车后障碍物的
C．滚摆在滚动过程中运动状态一定改变 D．热机和电动机在能量的转化方式上是相同的
9．电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（ 　）
A．电能转化成热能 B．电能转化成机械能
C．机械能转化成电能 D．太阳能转化成机械能

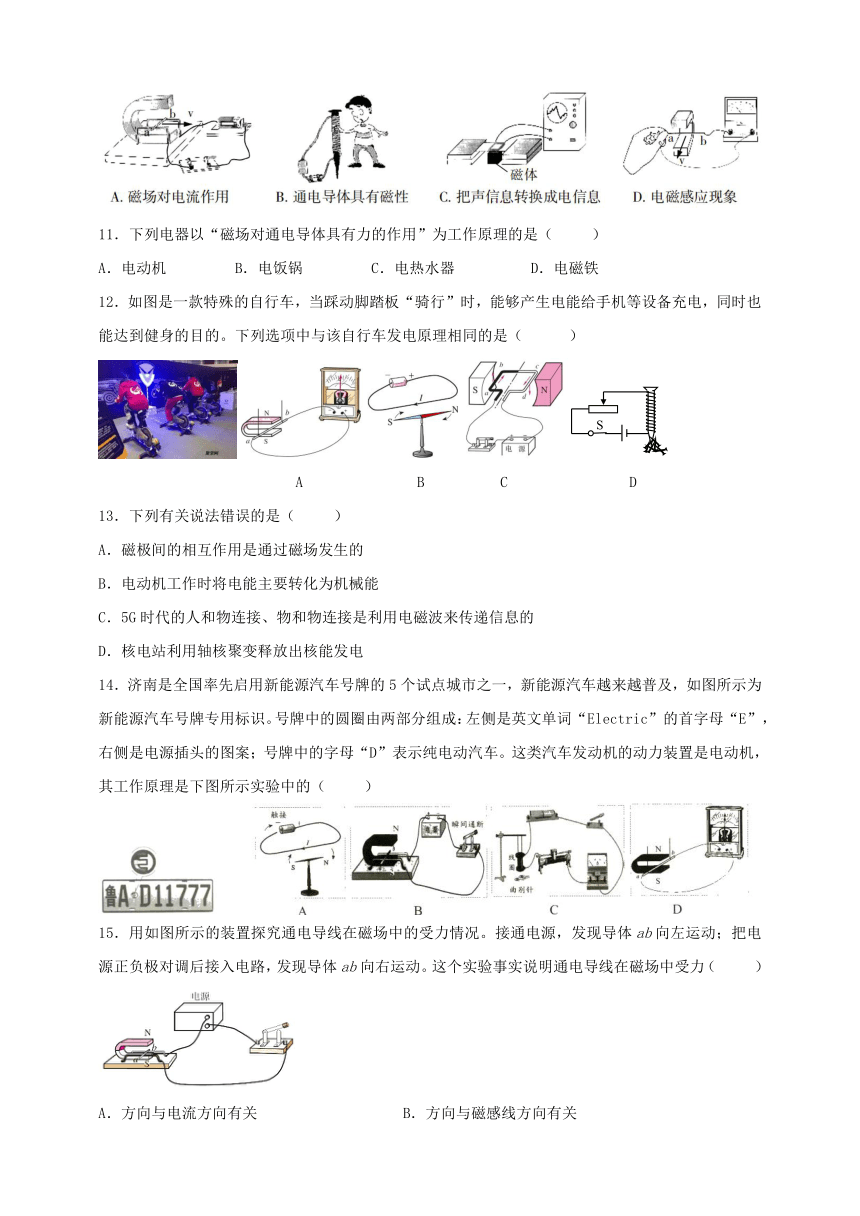

10.下列现象中，电能转化为机械能的是（ ）

11．下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　 　）
A．电动机 B．电饭锅 C．电热水器 D．电磁铁
12．如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（ 　　）

A B C D
13．下列有关说法错误的是（　 　）
A．磁极间的相互作用是通过磁场发生的
B．电动机工作时将电能主要转化为机械能
C．5G时代的人和物连接、物和物连接是利用电磁波来传递信息的
D．核电站利用轴核聚变释放出核能发电
14．济南是全国率先启用新能源汽车号牌的5个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成：左侧是英文单词“Electric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（　 　）

15．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（　 　）

A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关

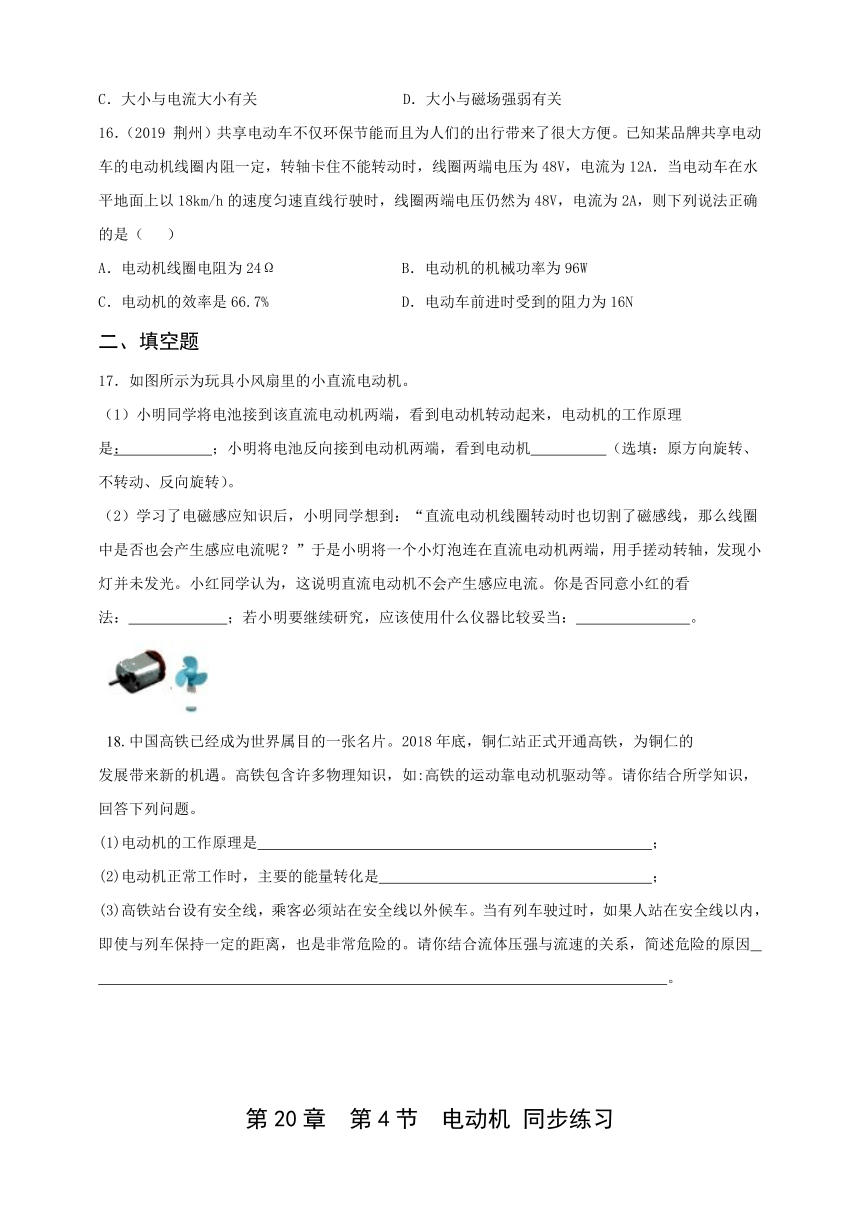

16．（2019 荆州）共享电动车不仅环保节能而且为人们的出行带来了很大方便。已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（　 ）
A．电动机线圈电阻为24Ω B．电动机的机械功率为96W
C．电动机的效率是66.7% D．电动车前进时受到的阻力为16N
二、填空题
17．如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： 　 　；小明将电池反向接到电动机两端，看到电动机　 　（选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法：　 　；若小明要继续研究，应该使用什么仪器比较妥当：　 　。

18.中国高铁已经成为世界属目的一张名片。2018年底，铜仁站正式开通高铁，为铜仁的
发展带来新的机遇。高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。请你结合所学知识，回答下列问题。
(1)电动机的工作原理是 ；
(2)电动机正常工作时，主要的能量转化是 ；
(3)高铁站台设有安全线，乘客必须站在安全线以外候车。当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。请你结合流体压强与流速的关系，简述危险的原因
。



第20章 第4节 电动机 同步练习
（教师卷）
完成时间：30分钟
一、选择题
1．电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理（B　　）

2．如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（　A　）

A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
3．我国的新型航母将采用自行研制的电磁弹射器。小明猜想它的工作原理如图4所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力。小明的猜想与下列实验原理相同的是（ C ）

4．我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。 下列关于该注射器说法正确的是（ A ）
A．它的工作原理与电动机的工作原理相同 B．它是利用电磁感应工作的
C．它工作时将机械能转化为电能 D．药液能注入皮肤是因为它的速度大所以惯性大
5．如图所示，研究磁场对通电导线作用的实验装置，当闭合开关，电流由a 至b 通过导线ab时，导线ab向左运动，下列说法正确的是（　C　）

A．只改变电流方向时，导线ab向右运动，机械能转化为电能
B．只改变磁场方向时，导线ab向左运动，电能转化为机械能
C．电流方向和磁场方向同时改变时，导线ab向左运动，电能转化为机械能
D．电流方向和磁场方向同时改变时，导线ab向右运动，机械能转化为电能
6．(2019 恩施)图甲是探究磁场对电流的作用的装置，图乙所示的设备中利用此原理工作的是（　D　）

7．如图所示的实验装置中，能说明电动机工作原理的是（　D　）

8．下列说法正确的是（　C　）
A．音叉在真空中振动不会产生声音 B．倒车雷达是利用电磁波来探测车后障碍物的
C．滚摆在滚动过程中运动状态一定改变 D．热机和电动机在能量的转化方式上是相同的
9．电动自行车、电动摩托车、电动汽车、电动公交车等已广泛应用于现代生活中，它们都是利用电动机来工作的，电动机工作过程中能量转化情况主要是（　B　）
A．电能转化成热能 B．电能转化成机械能
C．机械能转化成电能 D．太阳能转化成机械能
10.下列现象中，电能转化为机械能的是（ A ）


11．下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　A　）
A．电动机 B．电饭锅 C．电热水器 D．电磁铁
12．如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（A　　）

A B C D
13．下列有关说法错误的是（　D　）
A．磁极间的相互作用是通过磁场发生的
B．电动机工作时将电能主要转化为机械能
C．5G时代的人和物连接、物和物连接是利用电磁波来传递信息的
D．核电站利用轴核聚变释放出核能发电
14．济南是全国率先启用新能源汽车号牌的5个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成：左侧是英文单词“Electric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（　B　）

15．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（　A　）

A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
16．（2019 荆州）共享电动车不仅环保节能而且为人们的出行带来了很大方便。已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（　D　）
A．电动机线圈电阻为24Ω B．电动机的机械功率为96W
C．电动机的效率是66.7% D．电动车前进时受到的阻力为16N
二、填空题
17．如图所示为玩具小风扇里的小直流电动机。
（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是： 　 　；小明将电池反向接到电动机两端，看到电动机　 　（选填：原方向旋转、不转动、反向旋转）。
（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法：　 　；若小明要继续研究，应该使用什么仪器比较妥当：　 　。

【答案】（1）通电线圈在磁场中受到力的作用；反向旋转；（2）不同意；灵敏电流表。
18.中国高铁已经成为世界属目的一张名片。2018年底，铜仁站正式开通高铁，为铜仁的
发展带来新的机遇。高铁包含许多物理知识，如:高铁的运动靠电动机驱动等。请你结合所学知识，回答下列问题。
(1)电动机的工作原理是 ；
(2)电动机正常工作时，主要的能量转化是 ；
(3)高铁站台设有安全线，乘客必须站在安全线以外候车。当有列车驶过时，如果人站在安全线以内，即使与列车保持一定的距离，也是非常危险的。请你结合流体压强与流速的关系，简述危险的原因
。
【答案】（1）通电导线在磁场中受力的作用；（2）电能转化为机械能；（3）当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢；根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。
