人教版九年级20.5磁生电 课堂练习题（含答案）

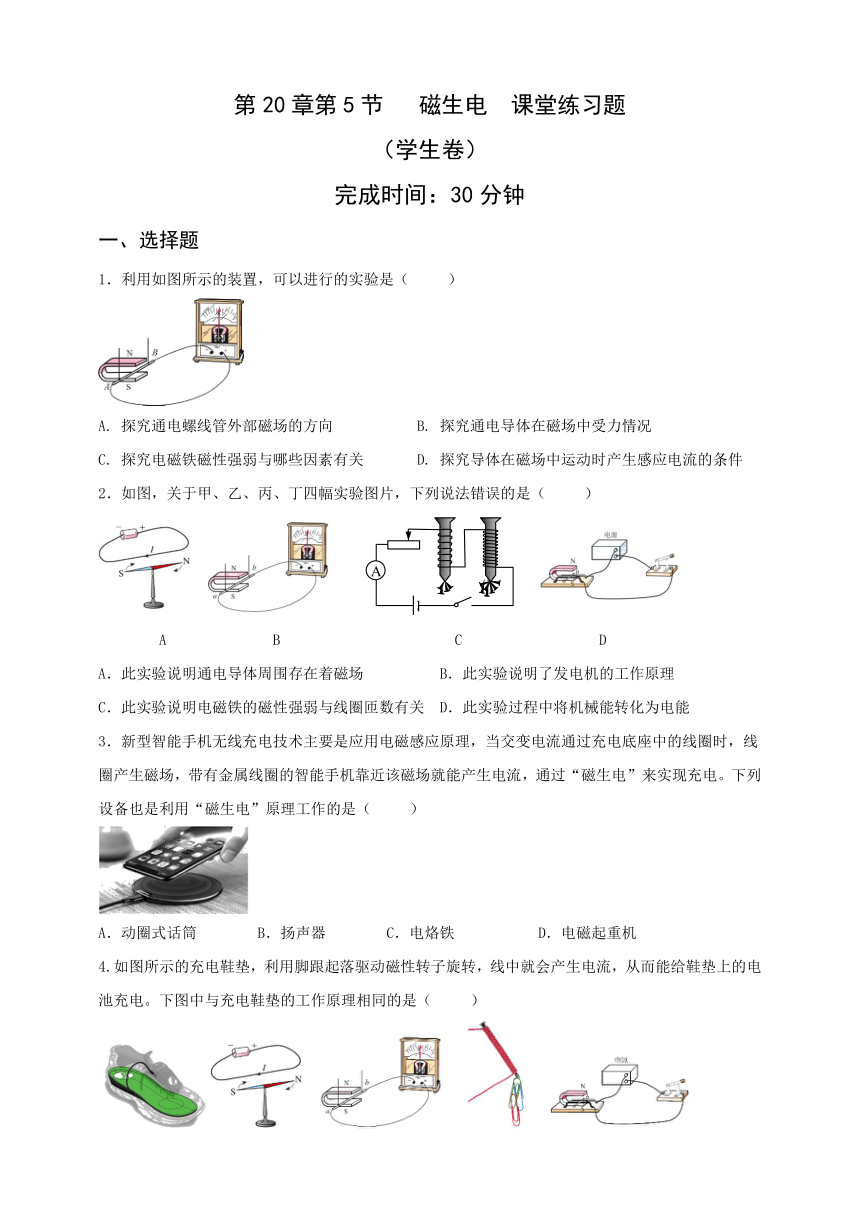

第20章第5节 磁生电 课堂练习题
（学生卷）
完成时间：30分钟
一、选择题
1．利用如图所示的装置，可以进行的实验是（　 　）

A. 探究通电螺线管外部磁场的方向 B. 探究通电导体在磁场中受力情况
C. 探究电磁铁磁性强弱与哪些因素有关 D. 探究导体在磁场中运动时产生感应电流的条件
2．如图，关于甲、乙、丙、丁四幅实验图片，下列说法错误的是（　 　）

A B C D
A．此实验说明通电导体周围存在着磁场 B．此实验说明了发电机的工作原理
C．此实验说明电磁铁的磁性强弱与线圈匝数有关 D．此实验过程中将机械能转化为电能
3．新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（　 　）

A．动圈式话筒 B．扬声器 C．电烙铁 D．电磁起重机
4.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（　 　）

A B C D

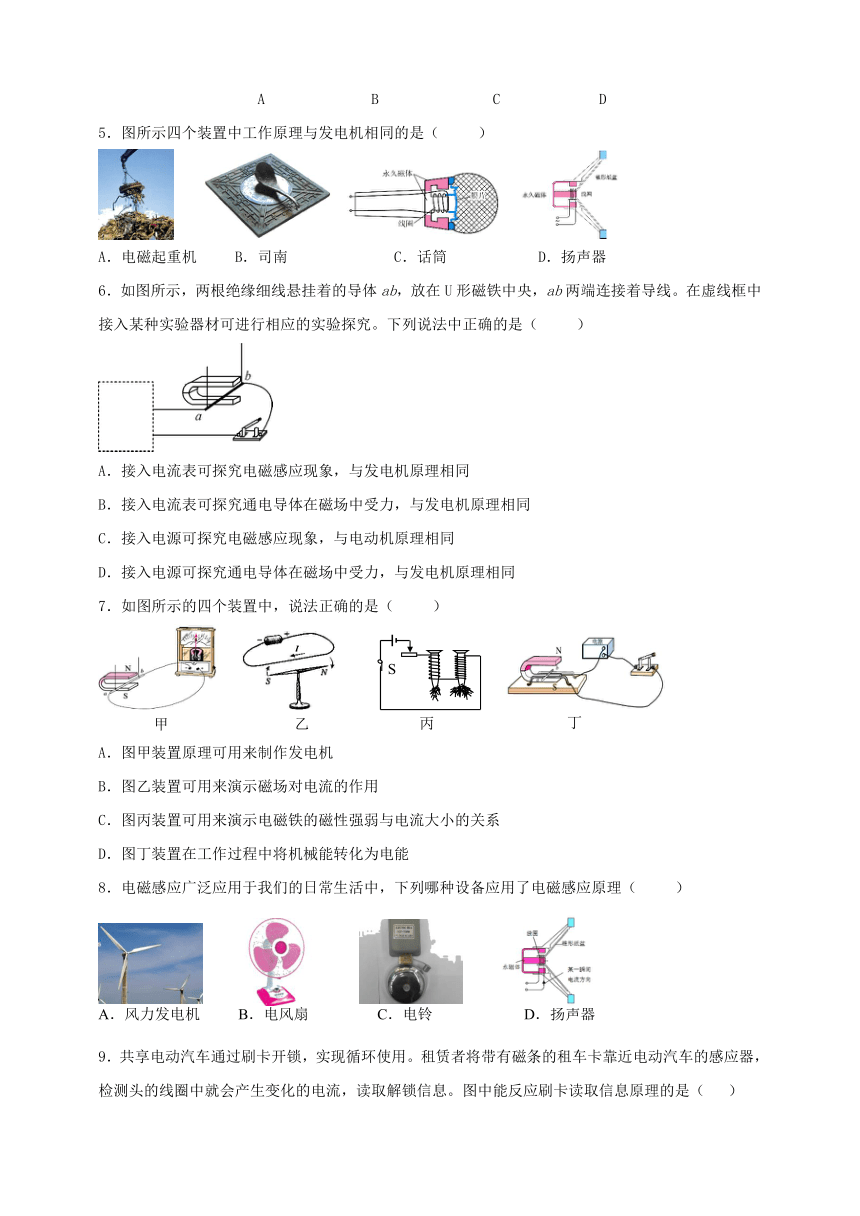

5．图所示四个装置中工作原理与发电机相同的是（　 　）

A．电磁起重机 B．司南 C．话筒 D．扬声器
6．如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　 　）

A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
7．如图所示的四个装置中，说法正确的是（　 　）

A．图甲装置原理可用来制作发电机
B．图乙装置可用来演示磁场对电流的作用
C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中将机械能转化为电能
8．电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（ 　）

9．共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图中能反应刷卡读取信息原理的是（　 ）

A B C D

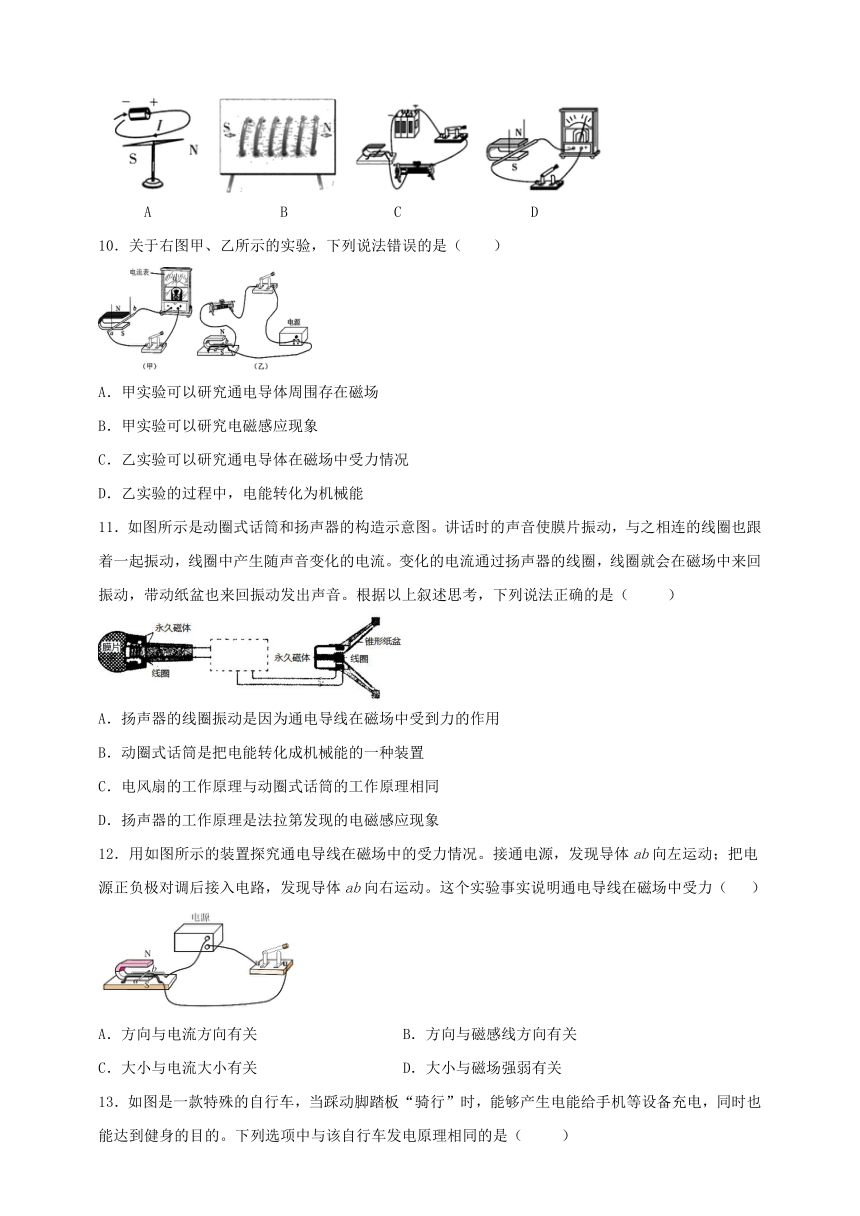

10．关于右图甲、乙所示的实验，下列说法错误的是（ ）

A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象
C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能
11．如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（ 　）

A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
12．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（ 　）

A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
13．如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（　 　）

A B C D

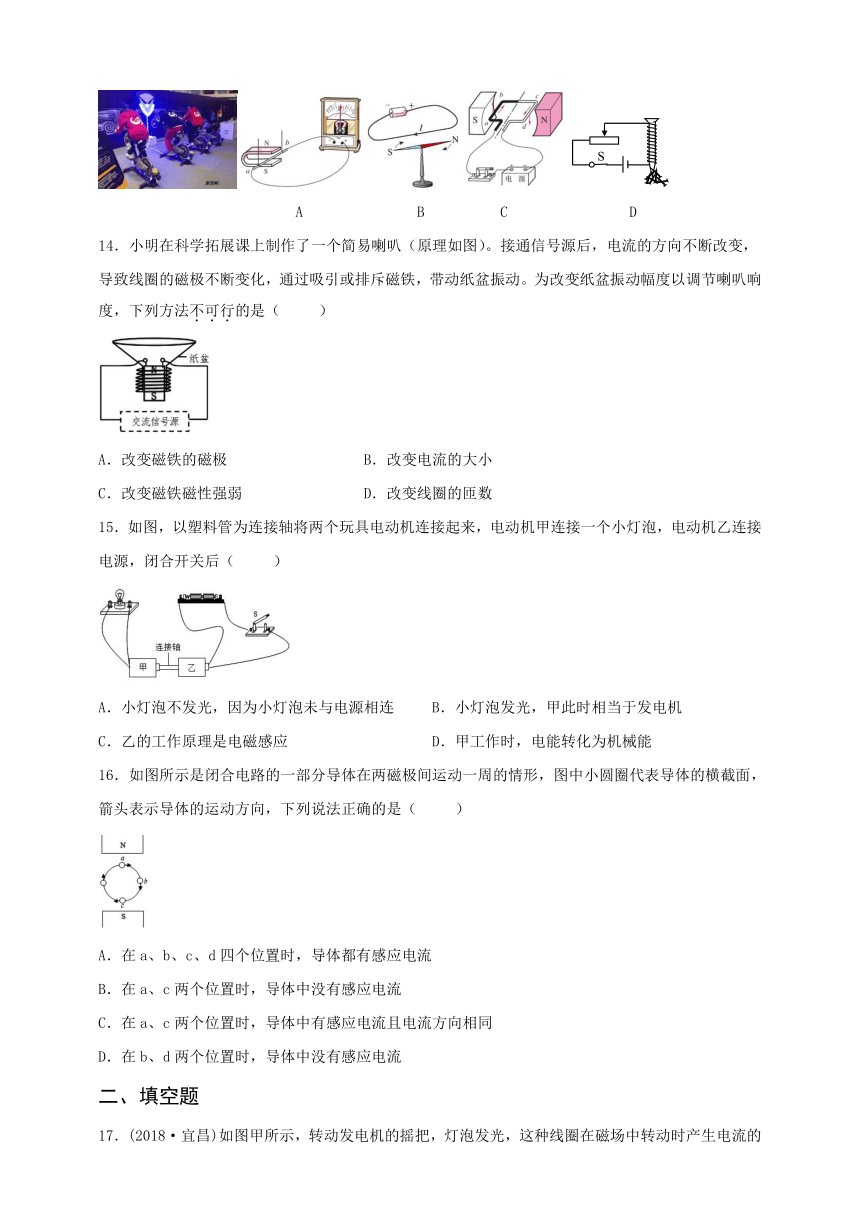

14．小明在科学拓展课上制作了一个简易喇叭（原理如图）。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是（　 　）

A．改变磁铁的磁极 B．改变电流的大小
C．改变磁铁磁性强弱 D．改变线圈的匝数
15．如图，以塑料管为连接轴将两个玩具电动机连接起来，电动机甲连接一个小灯泡，电动机乙连接电源，闭合开关后（　 　）

A．小灯泡不发光，因为小灯泡未与电源相连 B．小灯泡发光，甲此时相当于发电机
C．乙的工作原理是电磁感应 D．甲工作时，电能转化为机械能
16．如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（　 　）

A．在a、b、c、d四个位置时，导体都有感应电流
B．在a、c两个位置时，导体中没有感应电流
C．在a、c两个位置时，导体中有感应电流且电流方向相同
D．在b、d两个位置时，导体中没有感应电流
二、填空题

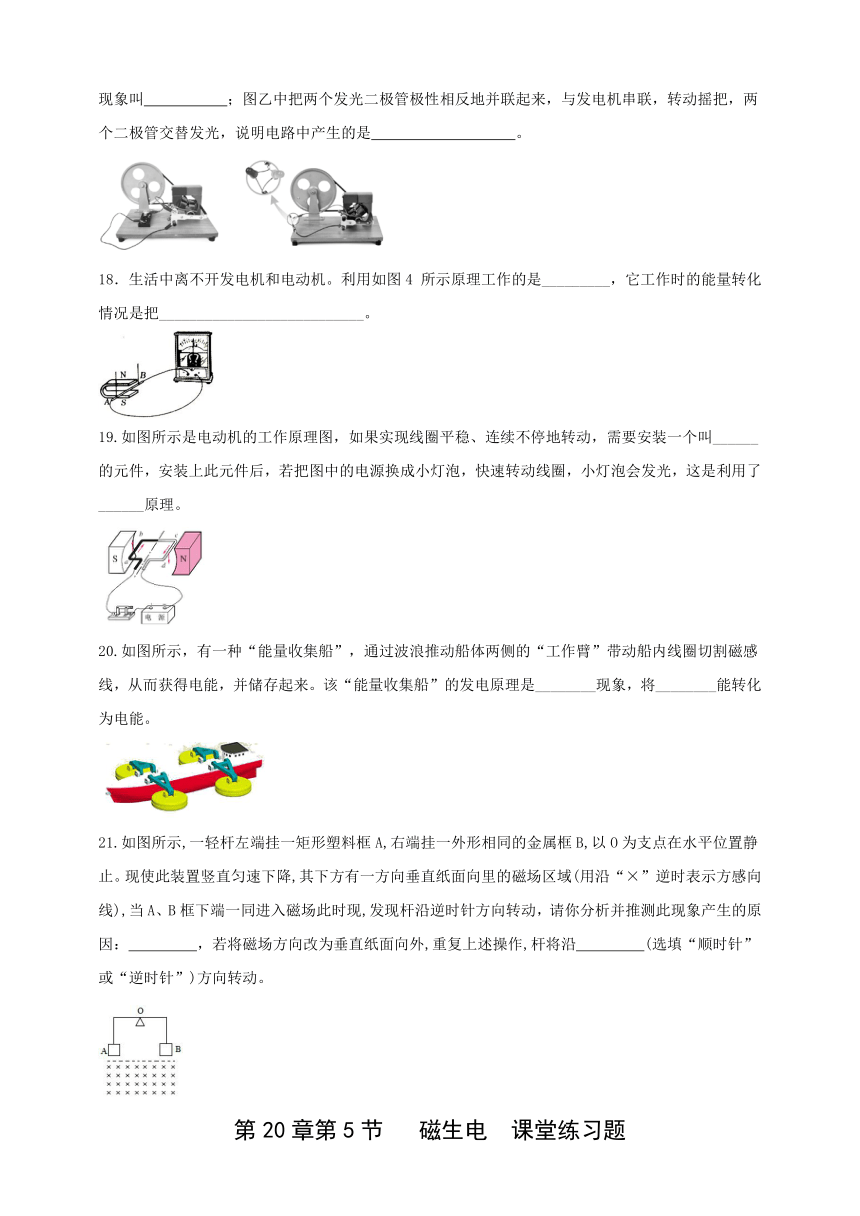

17．(2018·宜昌)如图甲所示，转动发电机的摇把，灯泡发光，这种线圈在磁场中转动时产生电流的现象叫 ；图乙中把两个发光二极管极性相反地并联起来，与发电机串联，转动摇把，两个二极管交替发光，说明电路中产生的是 。

18．生活中离不开发电机和电动机。利用如图4 所示原理工作的是_________，它工作时的能量转化情况是把___________________________。

19.如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫______的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了______原理。

20.如图所示，有一种“能量收集船”，通过波浪推动船体两侧的“工作臂”带动船内线圈切割磁感线，从而获得电能，并储存起来。该“能量收集船”的发电原理是________现象，将________能转化为电能。

21.如图所示,一轻杆左端挂一矩形塑料框A,右端挂一外形相同的金属框B,以O为支点在水平位置静止。现使此装置竖直匀速下降,其下方有一方向垂直纸面向里的磁场区域(用沿“×”逆时表示方感向线),当A、B框下端一同进入磁场此时现,发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因： ，若将磁场方向改为垂直纸面向外,重复上述操作,杆将沿 (选填“顺时针”或“逆时针”)方向转动。

第20章第5节 磁生电 课堂练习题
（学生卷）
完成时间：30分钟
一、选择题
1．利用如图所示的装置，可以进行的实验是（　D　）

A. 探究通电螺线管外部磁场的方向 B. 探究通电导体在磁场中受力情况
C. 探究电磁铁磁性强弱与哪些因素有关 D. 探究导体在磁场中运动时产生感应电流的条件
2．如图，关于甲、乙、丙、丁四幅实验图片，下列说法错误的是（　D　）

A B C D
A．此实验说明通电导体周围存在着磁场 B．此实验说明了发电机的工作原理
C．此实验说明电磁铁的磁性强弱与线圈匝数有关 D．此实验过程中将机械能转化为电能
3．新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（　A　）

A．动圈式话筒 B．扬声器 C．电烙铁 D．电磁起重机
4.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（　B　）

A B C D
5．图所示四个装置中工作原理与发电机相同的是（　C　）

A．电磁起重机 B．司南 C．话筒 D．扬声器
6．如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　A　）

A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
7．如图所示的四个装置中，说法正确的是（　A　）

A．图甲装置原理可用来制作发电机
B．图乙装置可用来演示磁场对电流的作用
C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中将机械能转化为电能
8．电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（　A　）

9．共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图中能反应刷卡读取信息原理的是（　D　）

A B C D
10．关于右图甲、乙所示的实验，下列说法错误的是（ A ）

A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象
C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能
11．如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是（　A　）

A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用
B．动圈式话筒是把电能转化成机械能的一种装置
C．电风扇的工作原理与动圈式话筒的工作原理相同
D．扬声器的工作原理是法拉第发现的电磁感应现象
12．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力（　A　）

A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
13．如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的。下列选项中与该自行车发电原理相同的是（　A　）

A B C D
14．小明在科学拓展课上制作了一个简易喇叭（原理如图）。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是（　A　）

A．改变磁铁的磁极 B．改变电流的大小
C．改变磁铁磁性强弱 D．改变线圈的匝数
15．如图，以塑料管为连接轴将两个玩具电动机连接起来，电动机甲连接一个小灯泡，电动机乙连接电源，闭合开关后（　B　）

A．小灯泡不发光，因为小灯泡未与电源相连 B．小灯泡发光，甲此时相当于发电机
C．乙的工作原理是电磁感应 D．甲工作时，电能转化为机械能
16．如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（　D　）

A．在a、b、c、d四个位置时，导体都有感应电流
B．在a、c两个位置时，导体中没有感应电流
C．在a、c两个位置时，导体中有感应电流且电流方向相同
D．在b、d两个位置时，导体中没有感应电流
二、填空题
17．(2018·宜昌)如图甲所示，转动发电机的摇把，灯泡发光，这种线圈在磁场中转动时产生电流的现象叫 ；图乙中把两个发光二极管极性相反地并联起来，与发电机串联，转动摇把，两个二极管交替发光，说明电路中产生的是 。

【答案】电磁感应 交变电流
18．生活中离不开发电机和电动机。利用如图4 所示原理工作的是_________，它工作时的能量转化情况是把___________________________。

【答案】发电机；机械能转化为电能
19.如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫______的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了______原理。

【答案】换向器 ? 电磁感应
20.如图所示，有一种“能量收集船”，通过波浪推动船体两侧的“工作臂”带动船内线圈切割磁感线，从而获得电能，并储存起来。该“能量收集船”的发电原理是________现象，将________能转化为电能。

【答案】 电磁感应；机械
21.如图所示,一轻杆左端挂一矩形塑料框A,右端挂一外形相同的金属框B,以O为支点在水平位置静止。现使此装置竖直匀速下降,其下方有一方向垂直纸面向里的磁场区域(用沿“×”逆时表示方感向线),当A、B框下端一同进入磁场此时现,发现杆沿逆时针方向转动，请你分析并推测此现象产生的原因： ，若将磁场方向改为垂直纸面向外,重复上述操作,杆将沿 (选填“顺时针”或“逆时针”)方向转动。

【答案】金属框B下端刚进入磁场时，做切割磁感线运动会产生感应电流，通电金属框B在磁场中
