13.5 怎样认识和测量电压
公务员入党申请书参考16年
敬爱的党组织:
我是XX年9月30日被批准为中共预备党员的,预备期为一年,到XX年9月30日预备期满。在这一年中我自始至终按照党员的标准严格要求自己,在各方面有了较大的进步。尤其在组织的关怀与培养下,在支部党员的帮助教育下,无论从政治上,还是思想上还是学习上都有了很大的提高。我努力把自己锻炼成新时代的合格的中共党员。现在我郑重向党组织提出转正申请,请组织上审查。
以下就我在一年中的思想、学习、工作情况,向组织作一下简单的汇报。
思想方面,一年来,我在党组织的大家庭中,亲身感受到党组织的关怀和团结奋斗的快乐。在党组织支部党员的帮助教育下,在思想方面得到了很大的进步。特别是通过党内一系列教育活动,了解了党的光荣传统,加深了对党的宗旨的认识,增强了自己的党性。通过支部活动,我了解到了党在改革开放31年伟大的历程中所起到的重要作用。在观看两会中总理的政府工作报告时,我深深地了解到在我党的正确领导下,我国取得了多么辉煌的成绩。同时,我还注意不断提高自我道德修养,即用马克思主义武装自己、提高自己、完善自己。树立正确的世界观、人生观、价值观。在这一年
中我的思想认识有了很
干电池 蓄电池 发电机

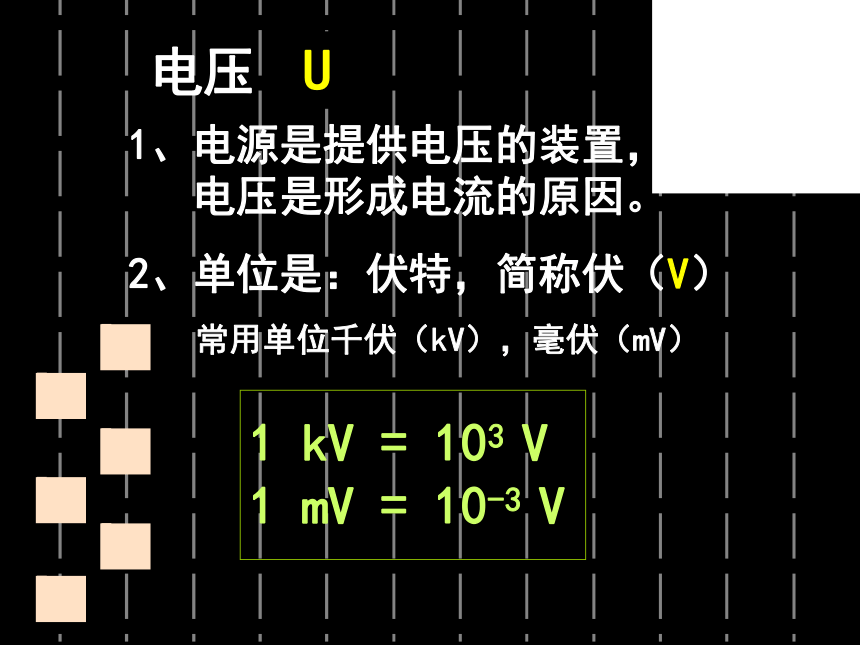

1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特，简称伏（V）
常用单位千伏（kV），毫伏（mV）
电压
U
1 kV = 103 V
1 mV = 10-3 V

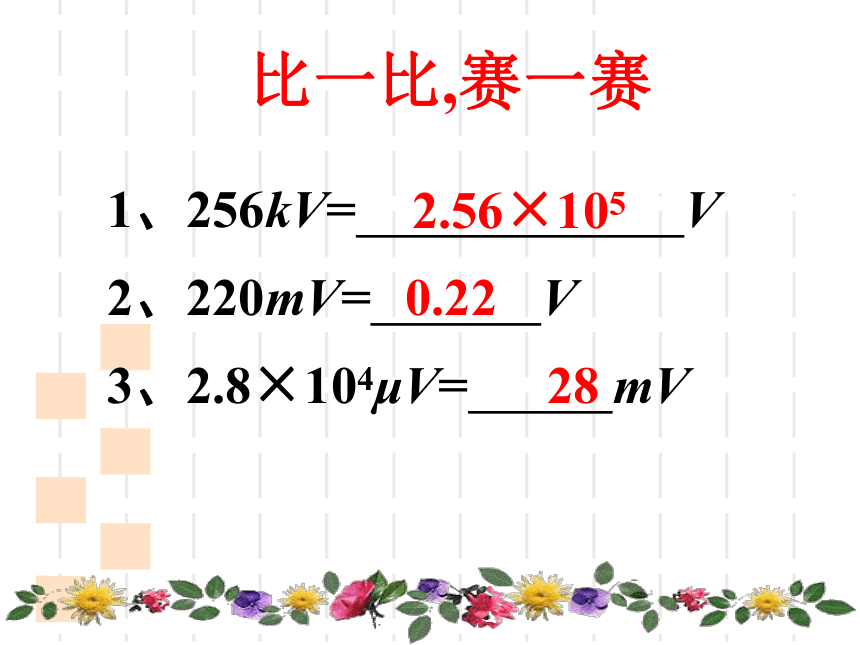

比一比,赛一赛
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28

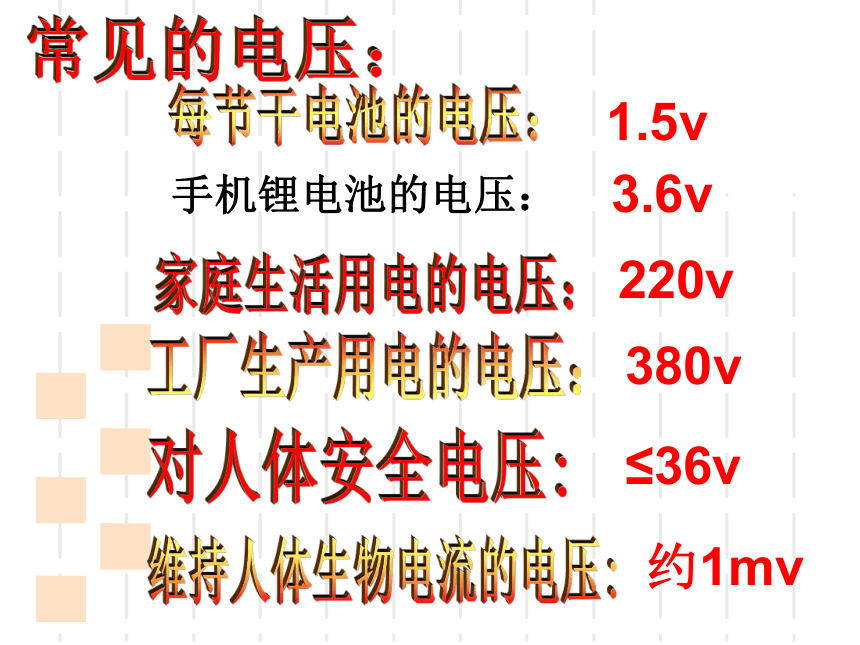

1.5v
3.6v
220v
380v
≤36v
约1mv

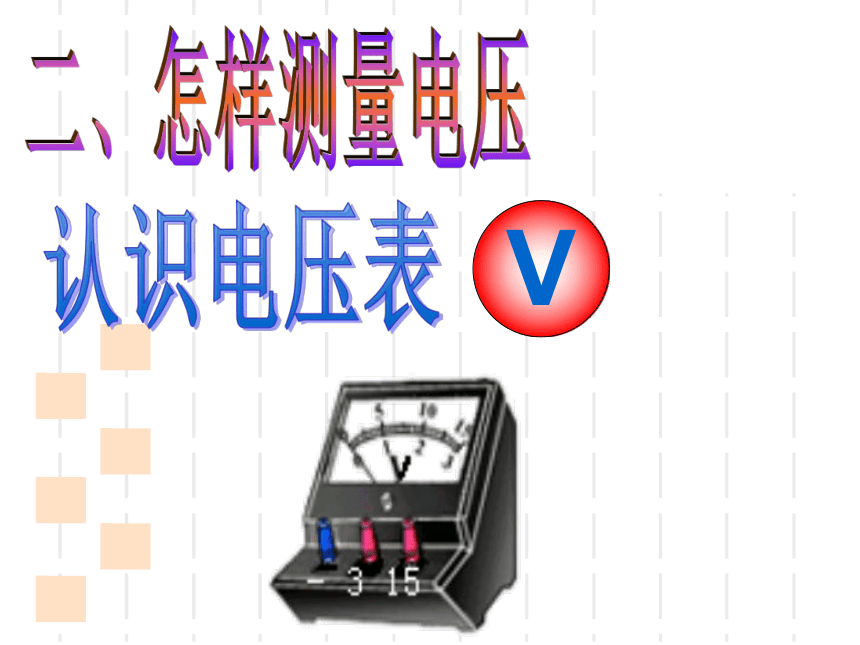

V
— 3 15
每小格0.1V（下）
1.4V
每小格0.5V（上）
7V
— 15
— 3
0.4V
2V
13.5V
2.7V
用电压表测干电池的电压
请学生代表动手做实验
把一节电池、两节电池串联和三节电池串联的电压测出
记录在课本上
电压是形成电流的原因

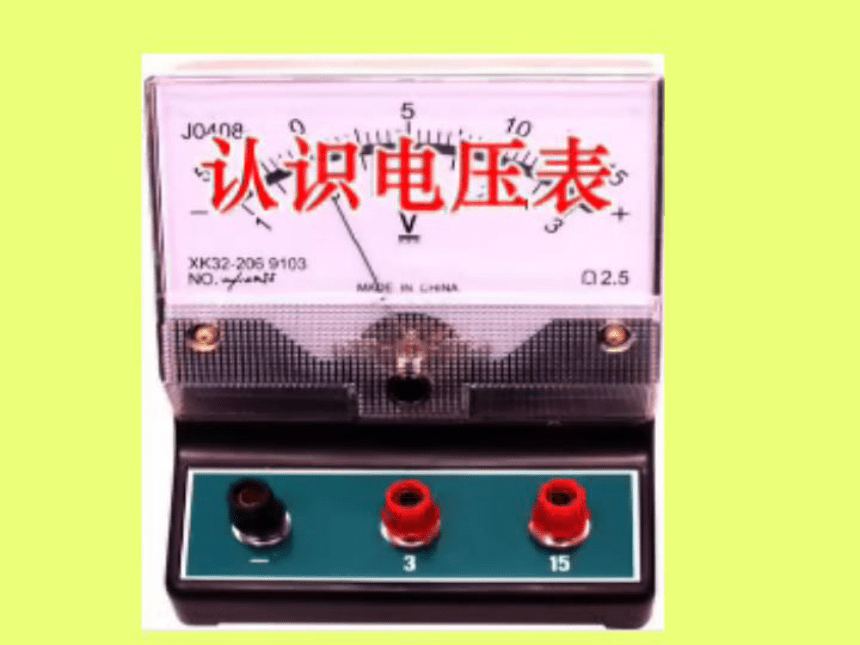

请同学仔细观察桌面上的电压表，对照已学过电流表，有哪些异同点？
3个
3个
0~3A和0~0.6A
3A：0.1A 0.6A: 0.02A
1、串联在电路中
2、 “+” 入“-”出
3、被测电流不能超出电流表量程
4、不允许把电流表直接接到电源的两极。
0~3V和0~15V
3V:0.1V 15V:0.5V

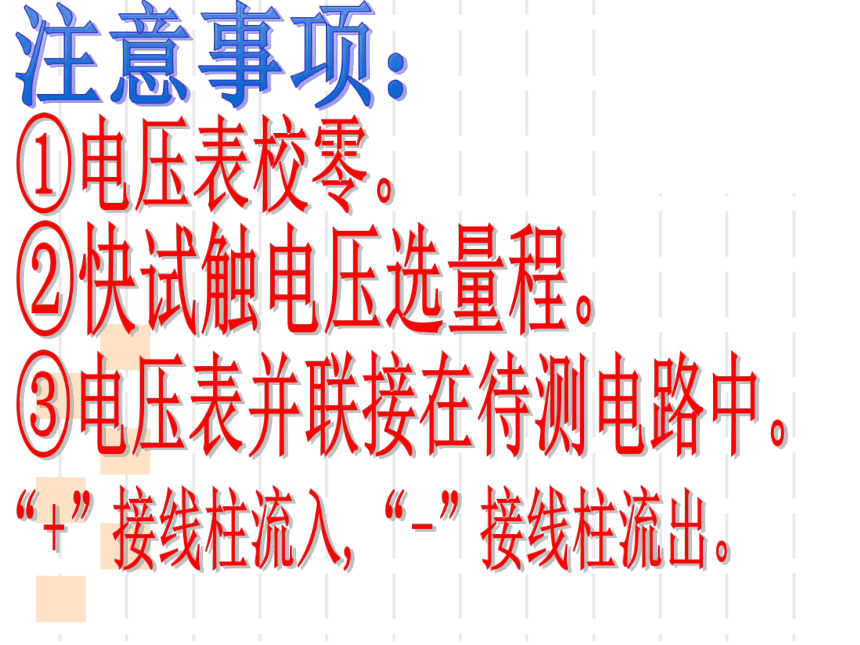

1、并联在电路中
2、 “+” 入“-”出
3、被测电压不能超出电压表量程
1.如图所示的电路图中，电压表
的连接正确的是（ 　）


C
A．电压表量程选错了
B．电压表被短路了
C．电路中的电压太大了
D．电压表正、负接线柱接反了
2.小明同学在用电压表测电压时,发现指
针向左侧没有刻度的一方偏转，出现这
种现象的原因是（ ）
D
3.如图是某同学测小灯泡L2两端电压的电
路图，请指出图中的两处错误：
（1）_____________________；
（2）______________________。
电压表没有并联在被测电路中
电流没有从电压表“+”入“-”出
4．在各电路图的A、B圆圈中填上适当的字母，表示不同的电表。
A
V
A
V
A
V
