人教版初中物理九年级第十五章第五节15.5-串、并联电路中电流的规律-经典习题(含解析)

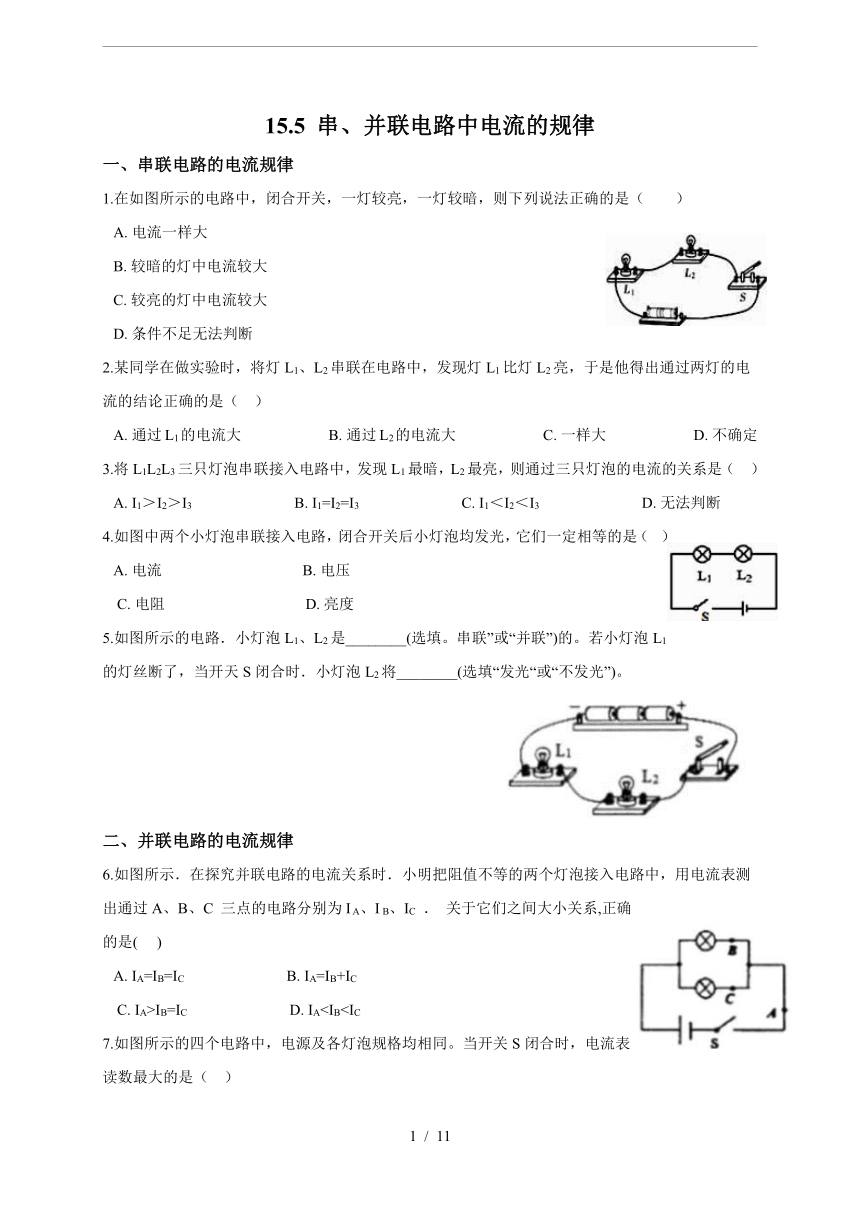

15.5 串、并联电路中电流的规律
一、串联电路的电流规律
1.在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（　　）
A.?电流一样大??????????
B.?较暗的灯中电流较大??????????
C.?较亮的灯中电流较大??????????
D.?条件不足无法判断
2.某同学在做实验时，将灯L1、L2串联在电路中，发现灯L1比灯L2亮，于是他得出通过两灯的电流的结论正确的是（?? ）
A.?通过L1的电流大???????????????????????B.?通过L2的电流大???????????????????????C.?一样大???????????????????????D.?不确定
3.将L1L2L3三只灯泡串联接入电路中，发现L1最暗，L2最亮，则通过三只灯泡的电流的关系是（?? ）
A.?I1＞I2＞I3???????????????????????????B.?I1=I2=I3???????????????????????????C.?I1＜I2＜I3???????????????????????????D.?无法判断
4.如图中两个小灯泡串联接入电路，闭合开关后小灯泡均发光，它们一定相等的是（? ）
A.?电流?????????????????????????????????????B.?电压????????????????????????????????????
?C.?电阻?????????????????????????????????????D.?亮度
5.如图所示的电路．小灯泡L1、L2是________(选填。串联”或“并联”)的。若小灯泡L1的灯丝断了，当开天S闭合时．小灯泡L2将________(选填“发光“或“不发光”)。

二、并联电路的电流规律
6.如图所示．在探究并联电路的电流关系时．小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C 三点的电路分别为I A、I B、IC ． 关于它们之间大小关系,正确的是(??? )
A.?IA=IB=IC???????????????????????????B.?IA=IB+IC??????????????????????????

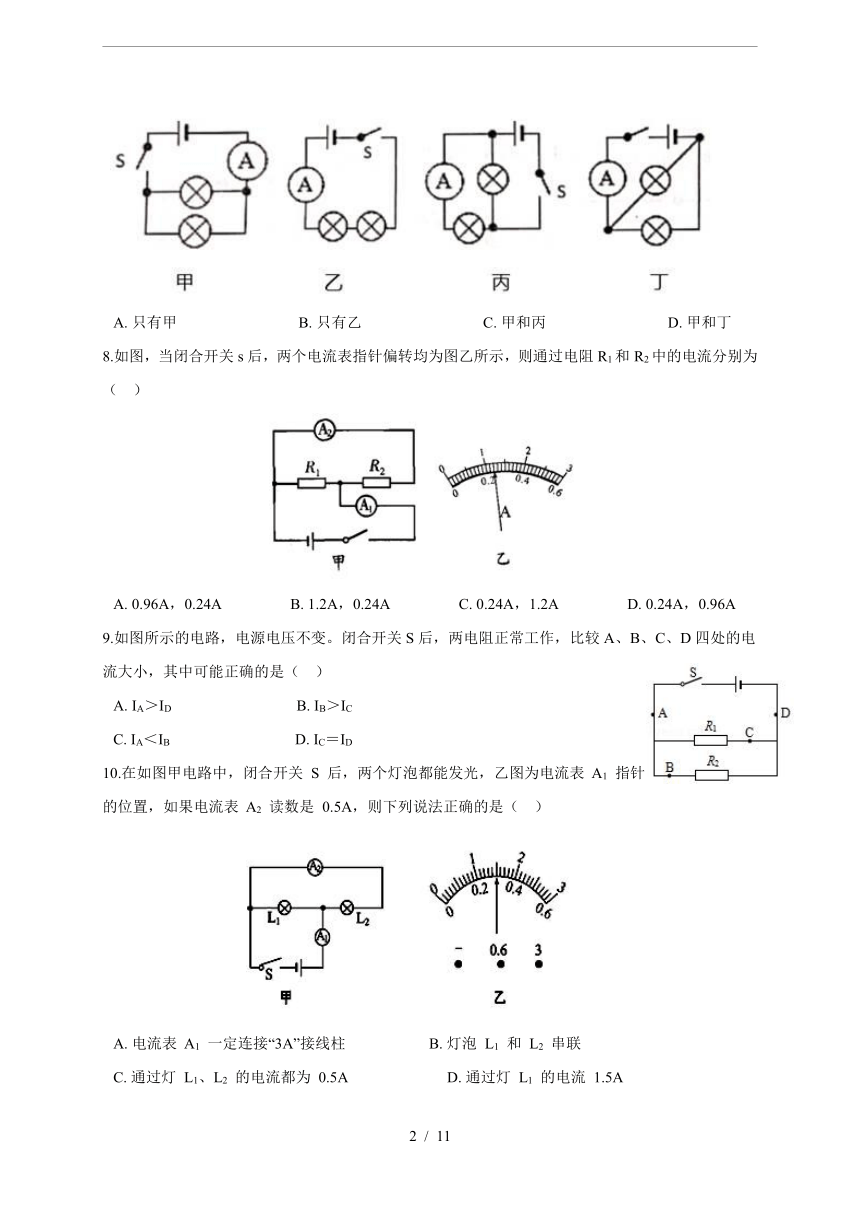

?C.?IA>IB=IC???????????????????????????D.?IA7.如图所示的四个电路中，电源及各灯泡规格均相同。当开关S闭合时，电流表读数最大的是（?? ）

A.?只有甲????????????????????????????????B.?只有乙????????????????????????????????C.?甲和丙????????????????????????????????D.?甲和丁
8.如图，当闭合开关s后，两个电流表指针偏转均为图乙所示，则通过电阻R1和R2中的电流分别为（?? ）

A.?0.96A，0.24A??????????????????B.?1.2A，0.24A??????????????????C.?0.24A，1.2A??????????????????D.?0.24A，0.96A
9.如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（?? ）
A.?IA＞ID?????????????????????????????????B.?IB＞IC??????????????????????????????
C.?IA＜IB?????????????????????????????????D.?IC＝ID
10.在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是 0.5A，则下列说法正确的是（ ??）

A.?电流表 A1 一定连接“3A”接线柱??????????????????????B.?灯泡 L1 和 L2 串联
C.?通过灯 L1、L2 的电流都为 0.5A??????????????????????????D.?通过灯 L1 的电流 1.5A

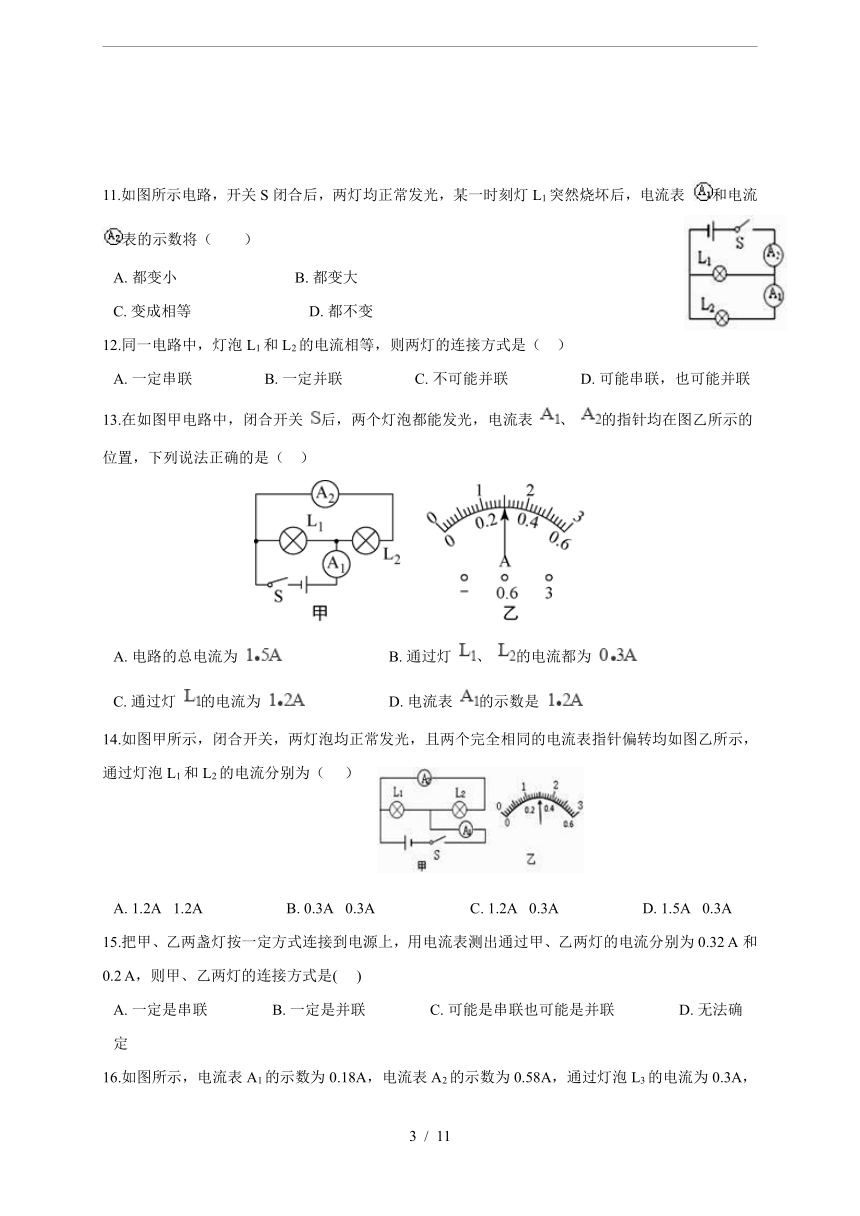

11.如图所示电路，开关S闭合后，两灯均正常发光，某一时刻灯L1突然烧坏后，电流表 和电流 表的示数将（　　）
A.?都变小???????????????????????????????B.?都变大???????????????????????????????
C.?变成相等???????????????????????????????D.?都不变
12.同一电路中，灯泡L1和L2的电流相等，则两灯的连接方式是（?? ）
A.?一定串联???????????????????B.?一定并联???????????????????C.?不可能并联???????????????????D.?可能串联，也可能并联
13.在如图甲电路中，闭合开关 后，两个灯泡都能发光，电流表 、 的指针均在图乙所示的位置，下列说法正确的是（?? ）
????
A.?电路的总电流为 B.?通过灯 、 的电流都为
C.?通过灯 的电流为 D.?电流表 的示数是
14.如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（??? ）


A.?1.2A? 1.2A??????????????????????B.?0.3A? 0.3A?????????????????????????C.?1.2A? 0.3A??????????????????????D.?1.5A? 0.3A?
15.把甲、乙两盏灯按一定方式连接到电源上，用电流表测出通过甲、乙两灯的电流分别为0.32 A和0.2 A，则甲、乙两灯的连接方式是(??? )
A.?一定是串联?????????????????B.?一定是并联?????????????????C.?可能是串联也可能是并联?????????????????D.?无法确定

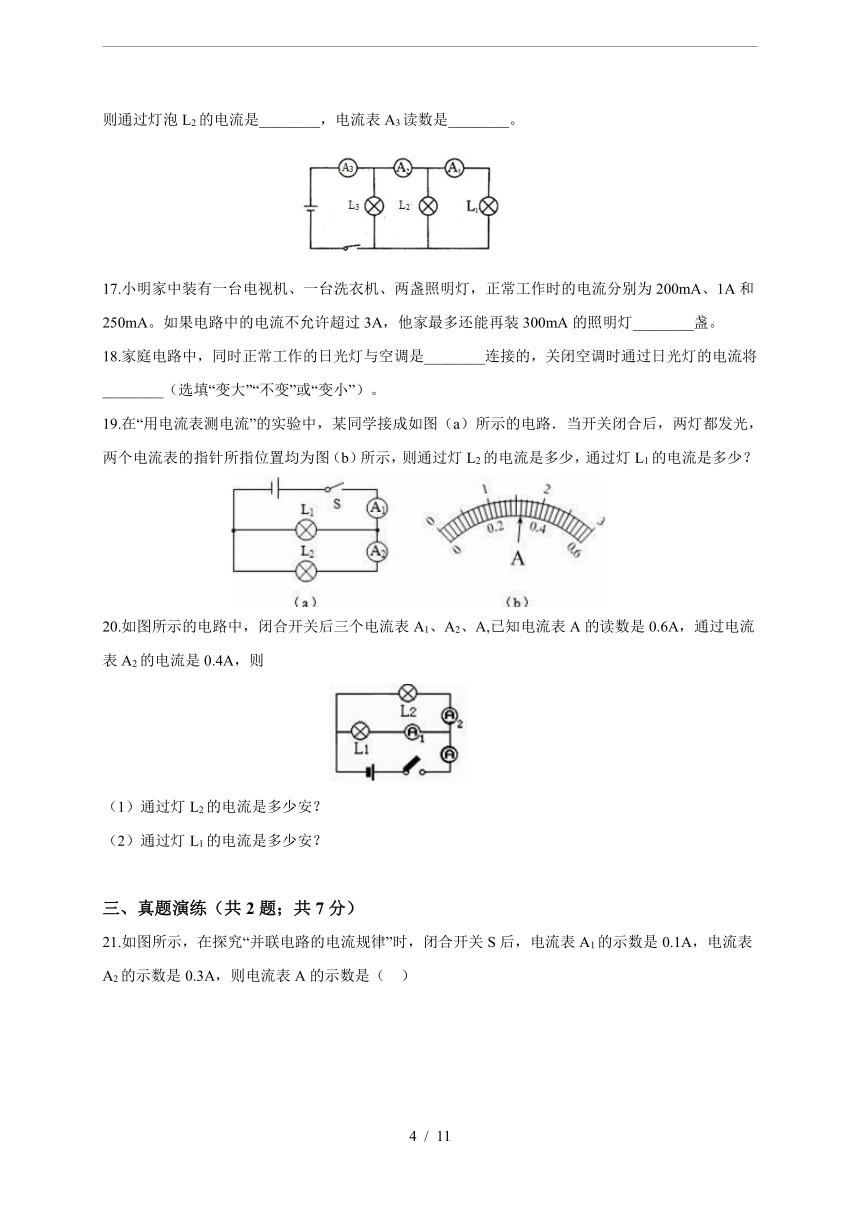

16.如图所示，电流表A1的示数为0.18A，电流表A2的示数为0.58A，通过灯泡L3的电流为0.3A，则通过灯泡L2的电流是________，电流表A3读数是________。

17.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯________盏。
18.家庭电路中，同时正常工作的日光灯与空调是________连接的，关闭空调时通过日光灯的电流将________（选填“变大”“不变”或“变小”）。
19.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流是多少，通过灯L1的电流是多少？

20.如图所示的电路中，闭合开关后三个电流表A1、A2、A,已知电流表A的读数是0.6A，通过电流表A2的电流是0.4A，则

（1）通过灯L2的电流是多少安？
（2）通过灯L1的电流是多少安？

三、真题演练（共2题；共7分）

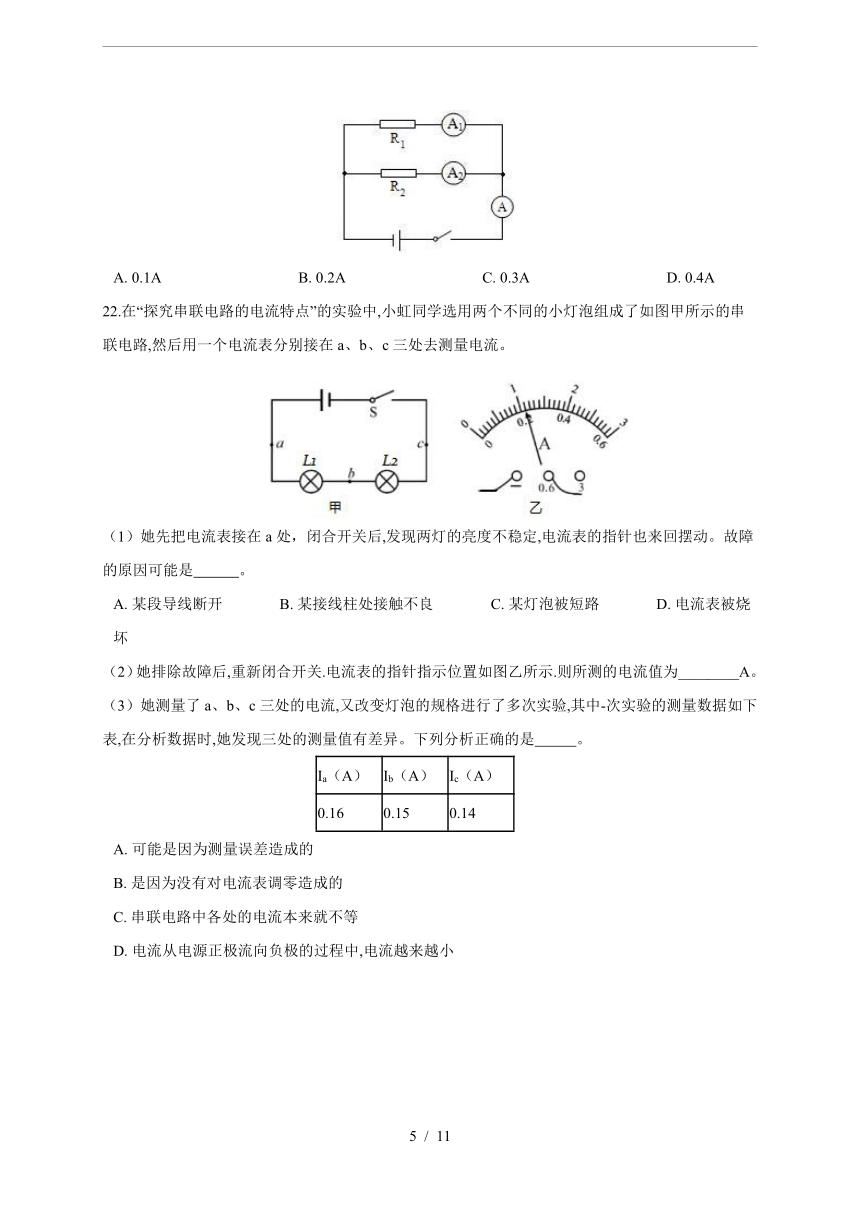

21.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（?? ）

A.?0.1A????????????????????????????????????B.?0.2A????????????????????????????????????C.?0.3A????????????????????????????????????D.?0.4A
22.在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。

（1）她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是?????????? 。
A.?某段导线断开???????????????B.?某接线柱处接触不良???????????????C.?某灯泡被短路???????????????D.?电流表被烧坏
（2）她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为________A。
（3）她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是????????? 。
Ia（A） Ib（A） Ic（A）
0.16 0.15 0.14
A.?可能是因为测量误差造成的
B.?是因为没有对电流表调零造成的
C.?串联电路中各处的电流本来就不等
D.?电流从电源正极流向负极的过程中,电流越来越小


答案解析部分
一、串联电路的电流规律
1.A
解析：由电路图可知，两灯泡串联，因为串联电路中各处的电流相等，所以通过两灯泡的电流相等。
故答案为：A。
分析：由电路图可知，两灯泡串联，根据串联电路的电流特点可知通过两灯泡的电流关系即可得出答案。
2. C
解析：因为串联电路中，处处电流相等，因此通过两个灯泡的电流一样大，C符合题意．
故答案为：C．
分析：在串联电路中电流处处相等。
3. B
解析：由题意可知，三灯泡串联，因为串联电路中各处的电流相等，所以通过三只灯泡的电流的关系是I1=I2=I3 ， B符合题意。
故答案为：B。
分析：串联电路中各处电流都相等。
4.A
解析：两个小灯泡串联接入电路，串联电路中电流处处相等，A符合题意；串联电路中电阻不一定相等，两灯泡电压也不一定相等，B，C不符合题意；灯泡的亮度取决于实际功率，由P＝UI可知，两个灯泡的电功率不一定相等，故两灯泡的亮度不一定相等，D不符合题意。
故答案为：A
分析：串联电路中电流处处相等.
5. 串联；不发光
解析：由图可知，L1、L2是串联，如果灯泡L1灯丝断了之后，电路断路，没有电流通过，因此灯泡L2不发光。
故答案为：串联；不发光
分析：本题主要考查串并联的区分和特点，串联电路，各个用电器会互相影响，只要其中一个地方断路，整个电路断路，而并联电路，各个支路不会互相影响。
二、并联电路的电流规律
6. B
解析：由于A点在干路上，电路中有两个支路B、C，所以根据并联电路中电流之间的关系，知道IA=IB+IC
故答案为：B
分析：本题主要考查并联电路中电流之间的关系，在并联电路中，各个支路之间没有相互影响，干路电流等于支路电流之和。
7. D
解析：甲图和丁图中电流表在干路上，测量两个灯泡的电流和，乙图是串联电路，当灯泡串联时电流较小，丙图中，电流表串联一个支路的电流，甲图和丁图中电流表示数最大，D符合题意。
故答案为：D.
分析：电阻串联时，电阻最大，电流最小，电阻并联时，干路电流大。
8. A
解析：电流表A1测干路电流，其量程为0～3A，读数为I=1.2A；A2测R2的电流，量程为0～0.6A，读数为0.24A，即通过R2的电流I2=0.24A，则通过R1的电流I1=I-I2=1.2A-0.24A=0.96A。
故答案为：A。
分析：分析电路结构可知，电阻R1和R2组成并联电路，电流表A1在干路上，电流表A2测量R2的电流；根据电流表的位置确定选择的量程和分度值，读出它们的示数，结合并联电路中电流特点求出通过电阻R1的电流。
9. B
解析：解：由图可知，A和D处测量的是干路中的总电流，B和C处测量的是两支路的电流，故IA＝ID＝IB+IC ． 所以IA＞IB ， IA＝ID ， ID＞IC ． ACD不符合题意；
因用电器的阻值不能判断，故不能确定IB和IC的关系，因此IB＞IC有可能。
故答案为：B。
分析：结合电路图，利用并联电路中电流的关系分析判断.
10. A
解析：A、由于并联电路中干路电流大于任一支路的电流，A1测量干路电流，A2测得支路L2的电流为0.5A，故A1选用大量程3A，故A选项正确；
B、由图甲电路可知，灯L1和灯L2并联，故B选项错误；
CD、由乙图可知干路电流为I=1.5A，通过灯L2的电流为I2=0.5A，由并联电路电流特点可知，通过灯L1的电流：I1=I-I2=1.5A-0.5A=1A．故CD选项都错误。
故答案为A。
分析：由图甲电路可知，灯L1和灯L2并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；已知支路L2的电流，根据并联电路中干路电流大于任一支路的电流，可以确定电流表A1的量程，由量程读出干路电流，再由并联电路电流特点求得L1的电流。
11. C
解析：当灯L1突然烧坏后，电路为L2的简单电路，两电流表都测L2的电流；根据并联电路独立工作、互不影响可知，电流表A1电流表的示数不变；当灯L1的灯丝突然烧断后，电流表A2的示数变小，由于两电流表都测L2的电流，所以两电流表的示数相等。
故答案为：C。
分析：由电路图可知，当两灯均正常发光时，两灯泡并联，电流表A1测L2支路的电流，A2测干路电流；当灯L1的灯丝突然烧断后，电路为L2的简单电路，两电流表测通过L2的电流；根据并联电路独立工作、互不影响，可知A1电流表的示数变化，根据并联电路的电流特点可知A2示数的变化。
12. D
解析：同一电路中，若两灯泡串联，则过灯泡L1和L2的电流一定相等；若L1与L2的电阻相等，且二者并联在电路中，那么根据欧姆定律 ，可知流经二者的电流大小相同。所以两灯的连接方式可能串联，也可能并联；
故答案为：D
分析：两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等.
13.A,C
解析：由图甲可知，两灯并联，两电流表 和 分别测量的是干路和支路电流，并联电路中干路电流等于各支路电流之和，所以由于干路电流大于支路电流， 测量干路电流，故 选用的是大量程，由甲图可知干路电流为I ，A符合题意、D不符合题意； 测量通过灯泡 的电流，故 选择的是小量程，所以 的电流为 ；由并联电路电流的规律I 可得，通过灯 的电流： ，C符合题意，B不符合题意。
故答案为：AC。
分析：首先分析电路的连接方式及电表的测量对象，结合并联电路中干路电流等于各支路电流之和得出两表的示数.
14.C
解析：由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A.
故答案为：C。
分析：是偶像判断电路的连接方式及电表的测量对象，然后利用并联电路中电流的关系解答即可.
15. B
解析：通过甲、乙两灯的电流分别为0.32 A和0.2 A，符合并联电路的特点，即支路间互不影响，所以电流可以不相等，B符合题意；
而串联时，电流只有一条路径，所以电流处处相等，两灯不可能串联，ACD不符合题意；
故答案为：B。
分析：串联电路中电流处处相等，当用电器电流不相等，则一定是并联电路.
16. 0.4A；0.88A
解析：由电路图可知,三个灯泡并联,电流表A1测流过灯L1的电流,电流表A2测灯L1和L2的电流,电流表A3测通过灯L1、L2、L3的电流；由并联电路的特点求出流过各灯泡的电流。(1)因为电流表A1测流过灯L1的电流,所以IL1＝0.18A.电流表A2测灯L1和L2的电流,所以IL2 ＝0.58A?0.18A＝0.4A. (2)因为电流表A3测灯L1、L2、L3的电流，
所以I3＝IL1+IL2+IL3＝0.18A+0.4A+0.3A＝0.88A，
故答案为： 0.4A ；0.88A.
分析：结合电路图，理清元件的连接方式及电流表的测量对象，利用并联电路中电流的关系分析解答.
17.4
解析：设他家最多还能再装300 mA 的照明灯n盏, 如果它们同时工作,则干路中的总电流： 计算得出: 故他家最多还能再装300 mA的照明灯4盏. 因此，本题正确答案是4盏
故答案为：4.
分析：根据并联电路中干路电流和支路电流的关系计算电流.
18. 并联；不变
解析：同时正常工作的日光灯和空调是并联连接的，由于是并联电路，故当空调关闭是，通过日光灯的电流是不变的。
故答案为：并联；不变
分析：并联电路有多条电流路径，且互不干扰，故当一条电流路径关闭时，对另一条电流路径通过的电流没有影响。
19. 解；由图（a）可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，A1选用的是大量程，由b图可知干路电流为I=1.60A；A2测量通过灯泡L2的电流，A2选择的是小量程，所以L2的电流为I2=0.32A；由并联电路电流的规律I=I1+I2可得，通过灯L1的电流：I1=I-I2=1.60A-0.32A=1.28A。
答：通过灯L2的电流是0.32A；通过灯L1的电流是1.28A
解析：分析：结合电路图，理清元件的连接方式及电表的测量对象，由图（b）可读数，由并联电路电流的规律求得L1的电流.
?20.（1）根据题意可知：I =0.6A，通过灯L2的电流大小为：I2=0.4A
（2）所以通过灯L1的电流：I1=I –I2=0.6A-0.4A=0.2A
解析：分析：（1）由电路图可知两灯泡并联，电流表A测量干路电流，电流表A2测量灯泡L2中的电流，电流表A1测量灯泡L1中的电流；（2）根据并联电路中电流的规律I1=I –I2可确定通过灯L1的电流。
三、真题演练
21. D
解析：由图2知，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，根据并联电路的电流规律知，干路电流等于各支路电流之和，故电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A。
故答案为：D
分析：结合电路图，理清元件的连接方式及电流表的测量对象，根据并联电路的电流规律可得解.
22. （1）B
（2）0.22A
（3）A
解析：（1）电路中灯泡亮度不稳定，电流表指针晃动时，电路接触不良，B符合题意；（2）根据电流表指针位置，读数为0.22A；（3）测量串联电路电流规律时，电流值相差不大，有误差，A符合题意。
分析：（1）接通的电路电流表指针晃动，电路接触不良；
（2）根据电流表指针位置读取电流大小；
（3）串联电路电流处处相等，测量中数值有误差。
