沪科版物理8年级全一册：4.5《科学探究：凸透镜成像》-教学课件（共31页ppt）

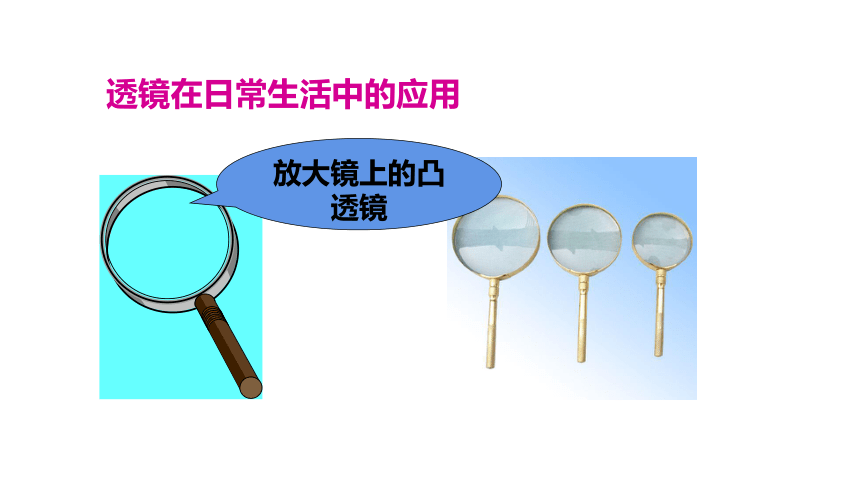

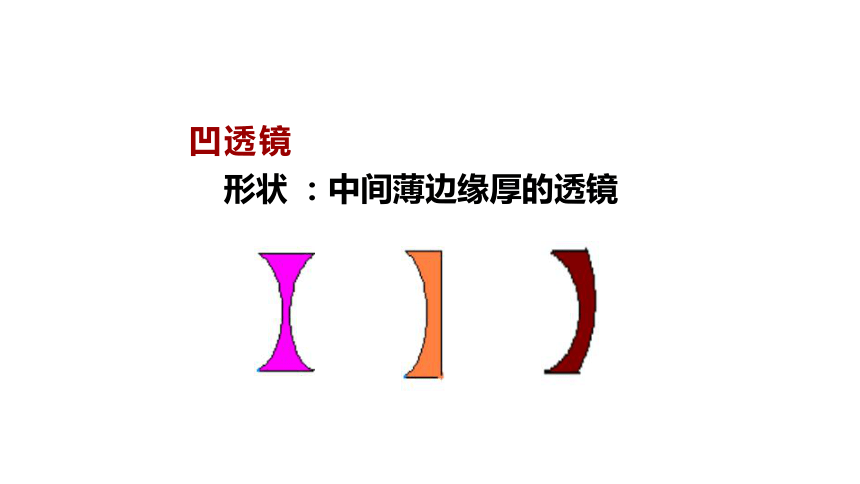

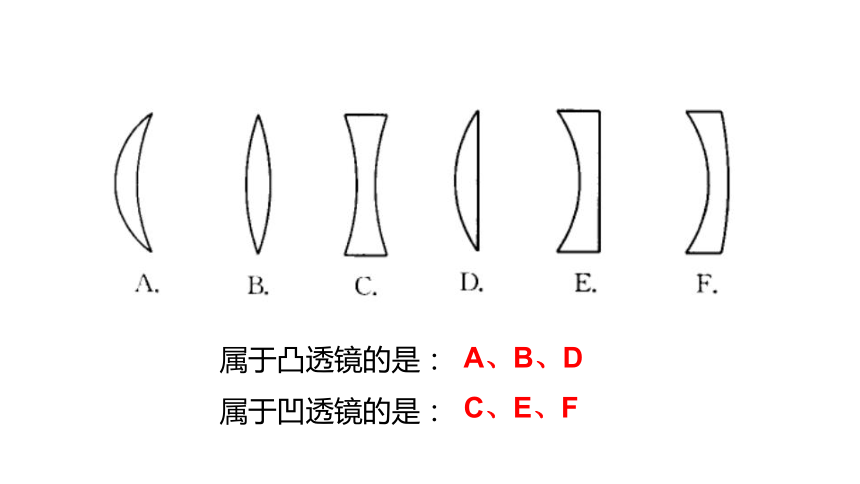

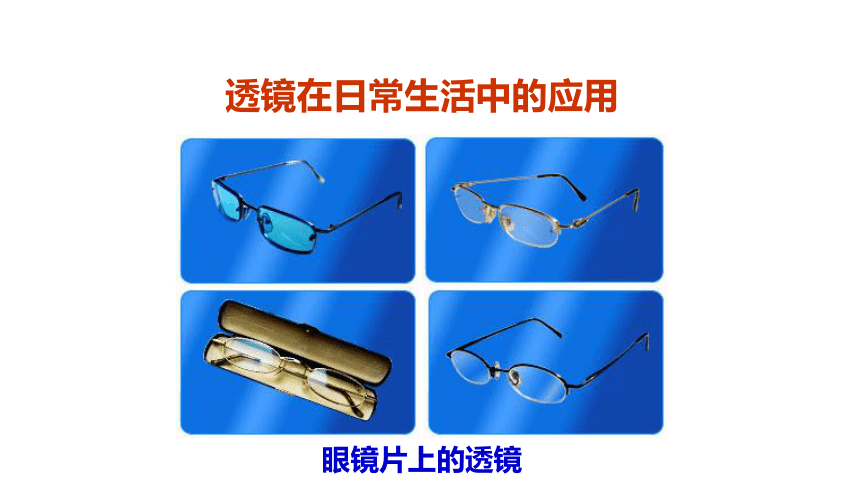

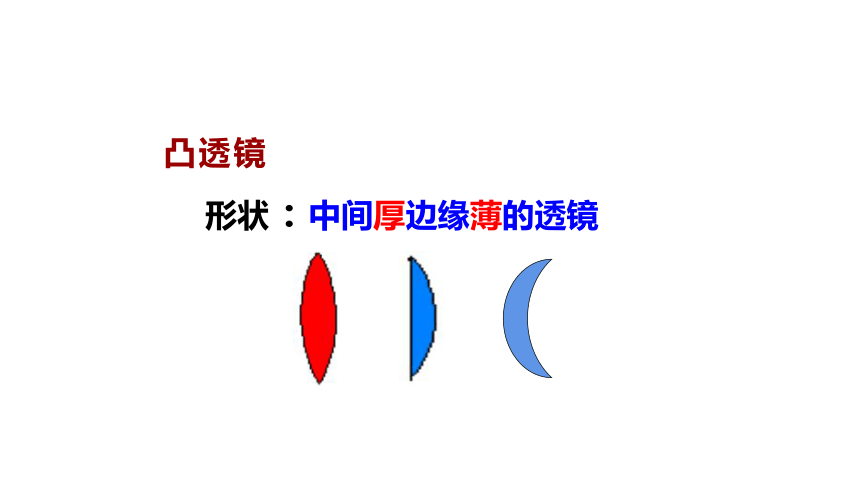

课件31张PPT。上海科学技术出版社 八年级 | 全一册 透镜在日常生活中的应用放大镜上的凸透镜眼镜片上的透镜透镜在日常生活中的应用形状：中间厚边缘薄的透镜 凸透镜凹透镜形状 ：中间薄边缘厚的透镜属于凸透镜的是：

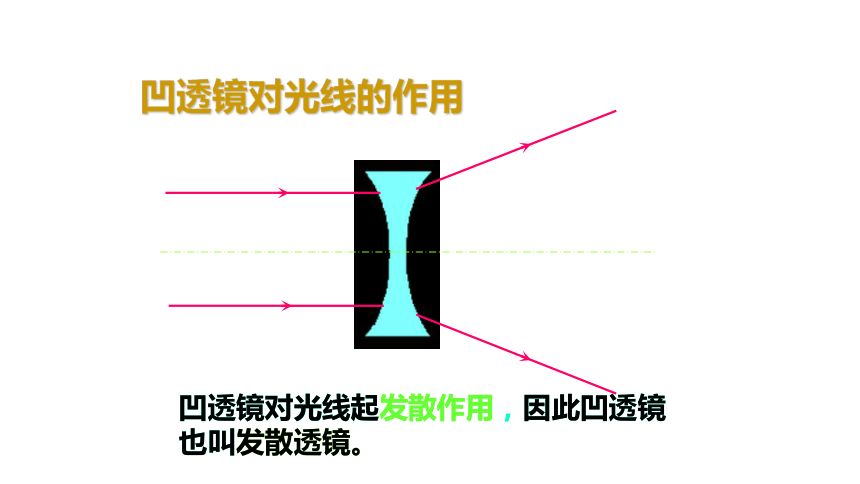

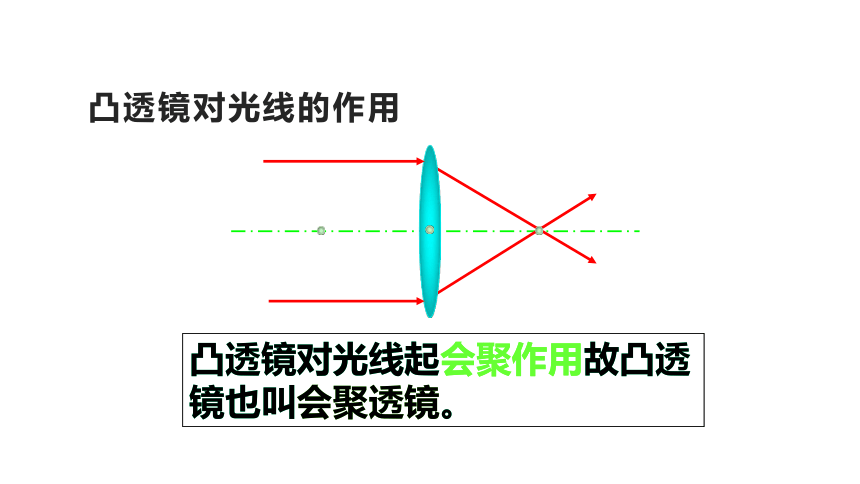

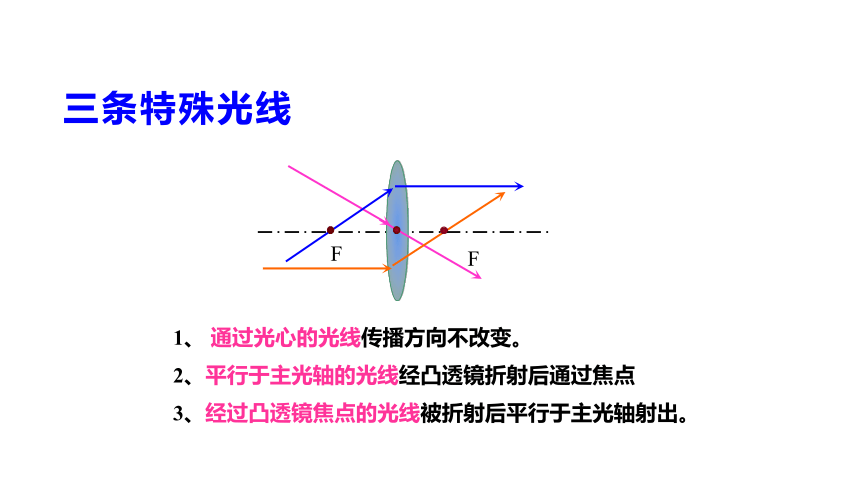

属于凹透镜的是：A、B、DC、E、F凸透镜对光线的作用凸透镜对光线起会聚作用故凸透镜也叫会聚透镜。凸透镜对光线起会聚作用故凸透镜也叫会聚透镜。几个名词OFF焦点光心焦点焦距主光轴FF1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通过焦点3、经过凸透镜焦点的光线被折射后平行于主光轴射出。 三条特殊光线凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜对光线的作用凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。 想一想？

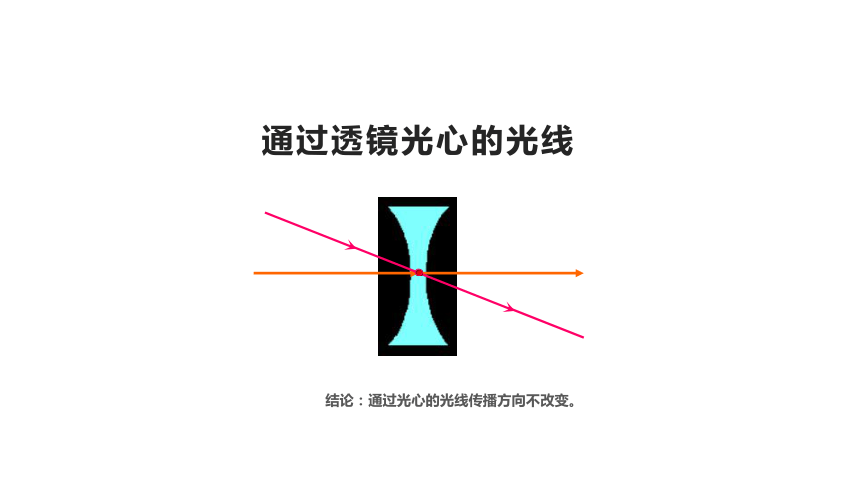

（1）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？FF对着凹透镜异侧虚焦点入射的光线被折射后平行于主光轴射出。 通过透镜光心的光线结论：通过光心的光线传播方向不改变。FF1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、对着凹透镜异侧虚焦点入射的光线被折射后平行于主光轴射出 。三条特殊光线公元前2世纪，古人用冰凸透镜向日取火透镜在日常生活中的应用智慧的可靠标志就是能够在平凡中
发现奇迹。——爱默生上海科学技术出版社 八年级 | 全一册 提出问题： 凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？猜想：A、与物体到凸透镜的距离有关
B、与像到凸透镜的距离有关
C、像的正倒可能与物体是否在凸
透镜同侧有关设计实验：实验器材：
凸透镜、蜡烛、光屏、光具座（刻度尺）和火柴
把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。
FFFF2F2F实验需要测量的物理量：
1.参照距离：凸透镜的焦距（f）
FFFF2F2Fuv 2.物体到凸透镜的距离（物距u） 3.像到凸透镜的距离（像距v）1. 测量凸透镜的焦距。利用太阳光
粗测焦距进行实验：1. 测量凸透镜的焦距。很远处的烛光粗测焦距FFff2f2f2.将蜡烛、凸透镜、光屏依次固定在光具座上，使三者在同一直线上。3.点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，让烛焰、凸透镜、光屏的中心大致在同一高度。 三心同高 4.把蜡烛放在离凸透镜大于2倍焦距的地方，移动光屏，直到光屏上出现 像FFFF2F2F观察：像的特征（大小和正倒）记录：物和像到凸透镜的距离。（填入记录数据的表格中)最明亮最清晰的实验数据记录表格f = cm实验数据记录表格2f>v>f v=2fv>2f倒立倒立倒立正立缩小实像异侧等大实像异侧放大实像异侧不能成像放大虚像同侧照相机投影仪放大镜物距像距像 的 性 质U>2ff2f倒立放大实像U2.像的大小：凸透镜在什么条件下成缩小的实像?在什么条件下成放大
的实像?
3.像的正倒：凸透镜所成的像有没有正立的实像？有没有倒立的虚像？实像倒，虚像立2倍焦距分大小焦点内外分虚实结论：讨论交流 4. 成实像时，当物体从较远处向透镜靠近时（物距变小），像距如何变化？像的大小如何变化？物近、像大，像远物远、像小，像近远离透镜呢？简记口决：实像倒，虚像立，
焦点内外分虚实，2倍焦距分大小
（实像）物近像远像变大
物远像近像变小
1.当u=2f时，凸透镜成倒立等大的实像，此时v=2f???
2.当u>2f时，凸透镜成倒立缩小的实像，此时f3.当f2f
4.当u5.当u=f时，凸透镜不能成像
