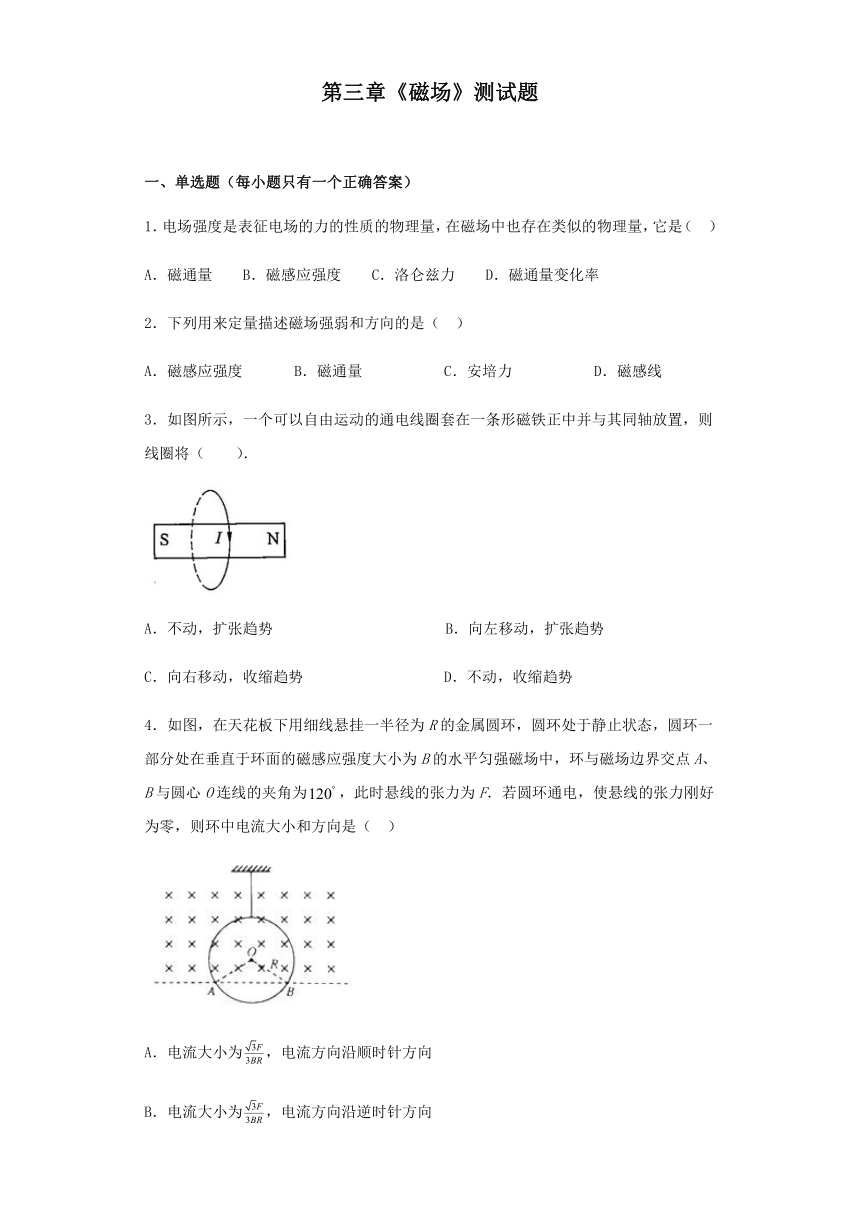

第三章《磁场》测试题

一、单选题(每小题只有一个正确答案)
1.电场强度是表征电场的力的性质的物理量,在磁场中也存在类似的物理量,它是( )
A.磁通量 B.磁感应强度 C.洛仑兹力 D.磁通量变化率
2.下列用来定量描述磁场强弱和方向的是( )
A.磁感应强度 B.磁通量 C.安培力 D.磁感线
3.如图所示,一个可以自由运动的通电线圈套在一条形磁铁正中并与其同轴放置,则线圈将( ).

A.不动,扩张趋势 B.向左移动,扩张趋势
C.向右移动,收缩趋势 D.不动,收缩趋势
4.如图,在天花板下用细线悬挂一半径为R的金属圆环,圆环处于静止状态,圆环一部分处在垂直于环面的磁感应强度大小为B的水平匀强磁场中,环与磁场边界交点A、B与圆心O连线的夹角为,此时悬线的张力为F.若圆环通电,使悬线的张力刚好为零,则环中电流大小和方向是( )

A.电流大小为,电流方向沿顺时针方向
B.电流大小为,电流方向沿逆时针方向

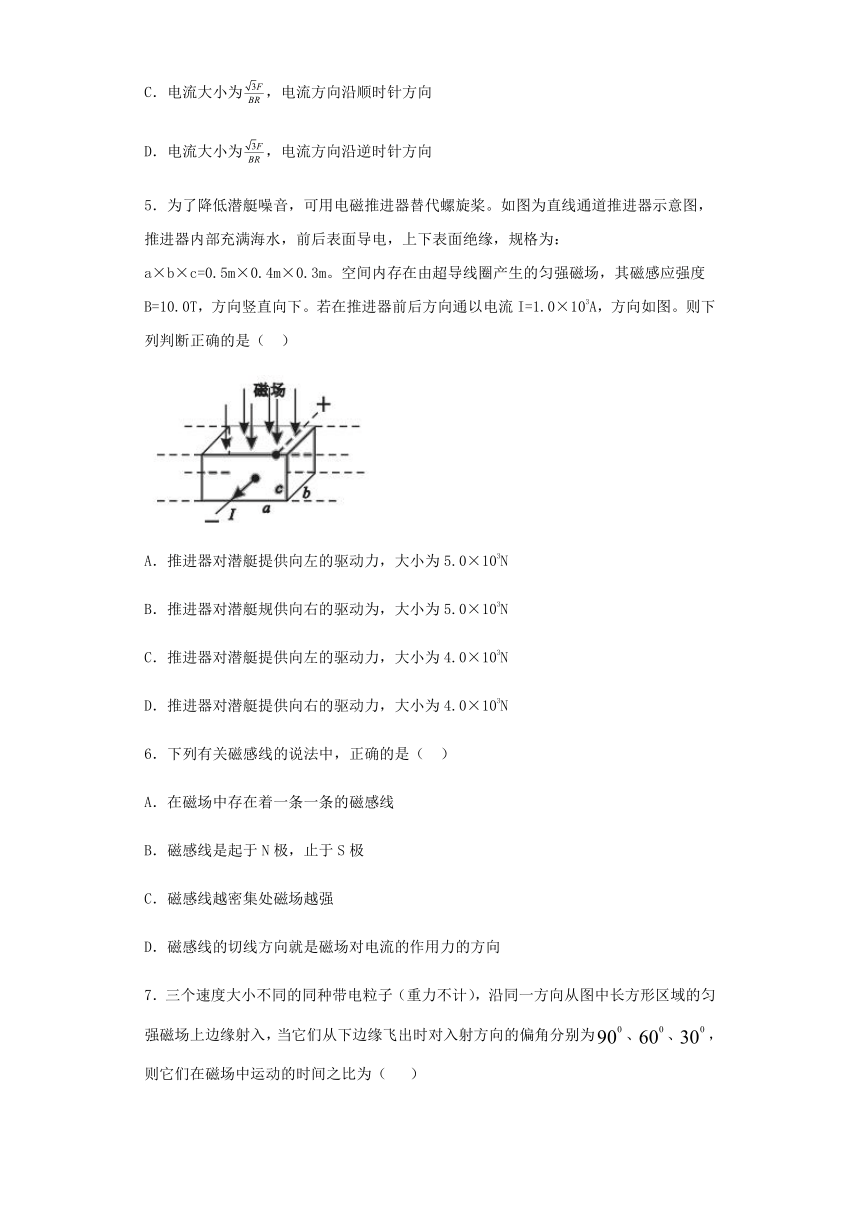

C.电流大小为,电流方向沿顺时针方向
D.电流大小为,电流方向沿逆时针方向
5.为了降低潜艇噪音,可用电磁推进器替代螺旋桨。如图为直线通道推进器示意图,推进器内部充满海水,前后表面导电,上下表面绝缘,规格为:a×b×c=0.5m×0.4m×0.3m。空间内存在由超导线圈产生的匀强磁场,其磁感应强度B=10.0T,方向竖直向下。若在推进器前后方向通以电流I=1.0×103A,方向如图。则下列判断正确的是( )

A.推进器对潜艇提供向左的驱动力,大小为5.0×103N
B.推进器对潜艇规供向右的驱动为,大小为5.0×103N
C.推进器对潜艇提供向左的驱动力,大小为4.0×103N
D.推进器对潜艇提供向右的驱动力,大小为4.0×103N
6.下列有关磁感线的说法中,正确的是( )
A.在磁场中存在着一条一条的磁感线
B.磁感线是起于N极,止于S极
C.磁感线越密集处磁场越强
D.磁感线的切线方向就是磁场对电流的作用力的方向

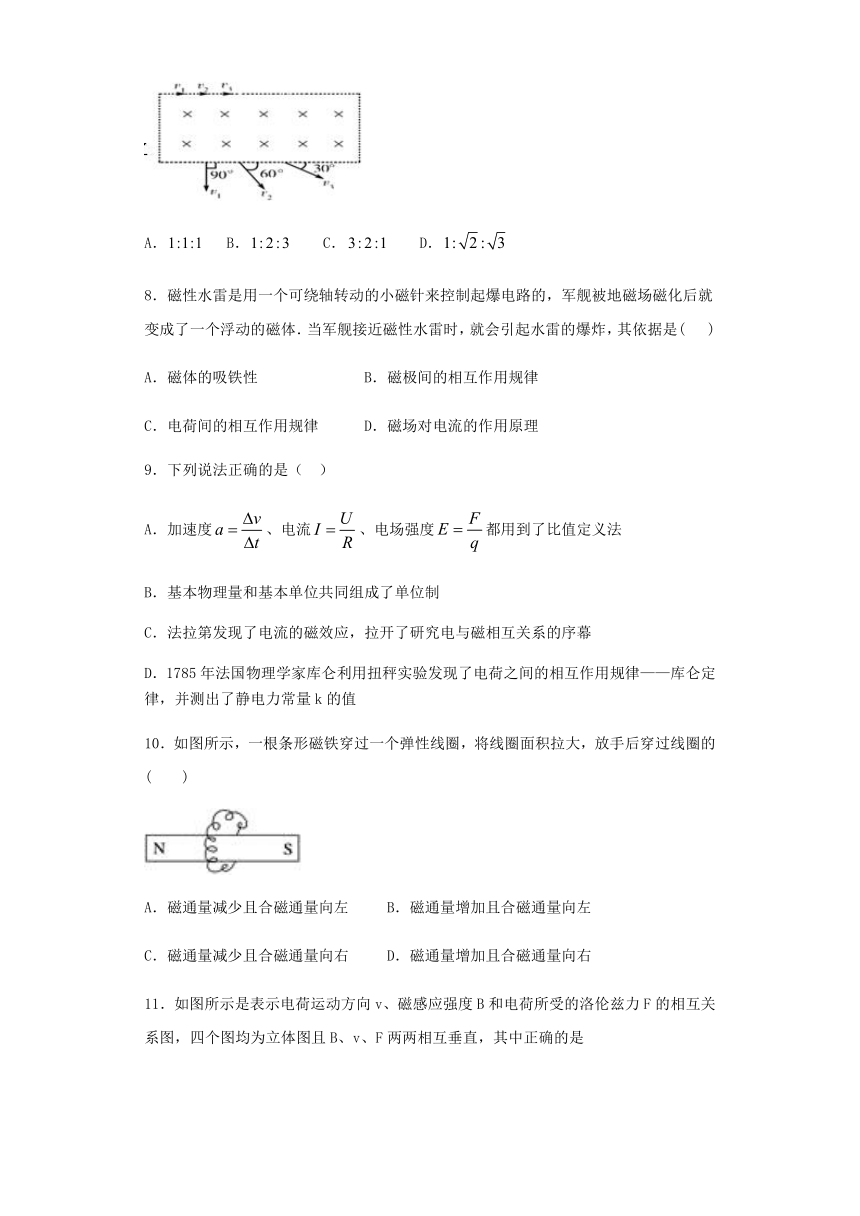

7.三个速度大小不同的同种带电粒子(重力不计),沿同一方向从图中长方形区域的匀强磁场上边缘射入,当它们从下边缘飞出时对入射方向的偏角分别为、、,则它们在磁场中运动的时间之比为( )

A. B. C. D.
8.磁性水雷是用一个可绕轴转动的小磁针来控制起爆电路的,军舰被地磁场磁化后就变成了一个浮动的磁体.当军舰接近磁性水雷时,就会引起水雷的爆炸,其依据是( )
A.磁体的吸铁性 B.磁极间的相互作用规律
C.电荷间的相互作用规律 D.磁场对电流的作用原理
9.下列说法正确的是( )
A.加速度、电流、电场强度都用到了比值定义法
B.基本物理量和基本单位共同组成了单位制
C.法拉第发现了电流的磁效应,拉开了研究电与磁相互关系的序幕
D.1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律——库仑定律,并测出了静电力常量k的值
10.如图所示,一根条形磁铁穿过一个弹性线圈,将线圈面积拉大,放手后穿过线圈的( )

A.磁通量减少且合磁通量向左 B.磁通量增加且合磁通量向左
C.磁通量减少且合磁通量向右 D.磁通量增加且合磁通量向右

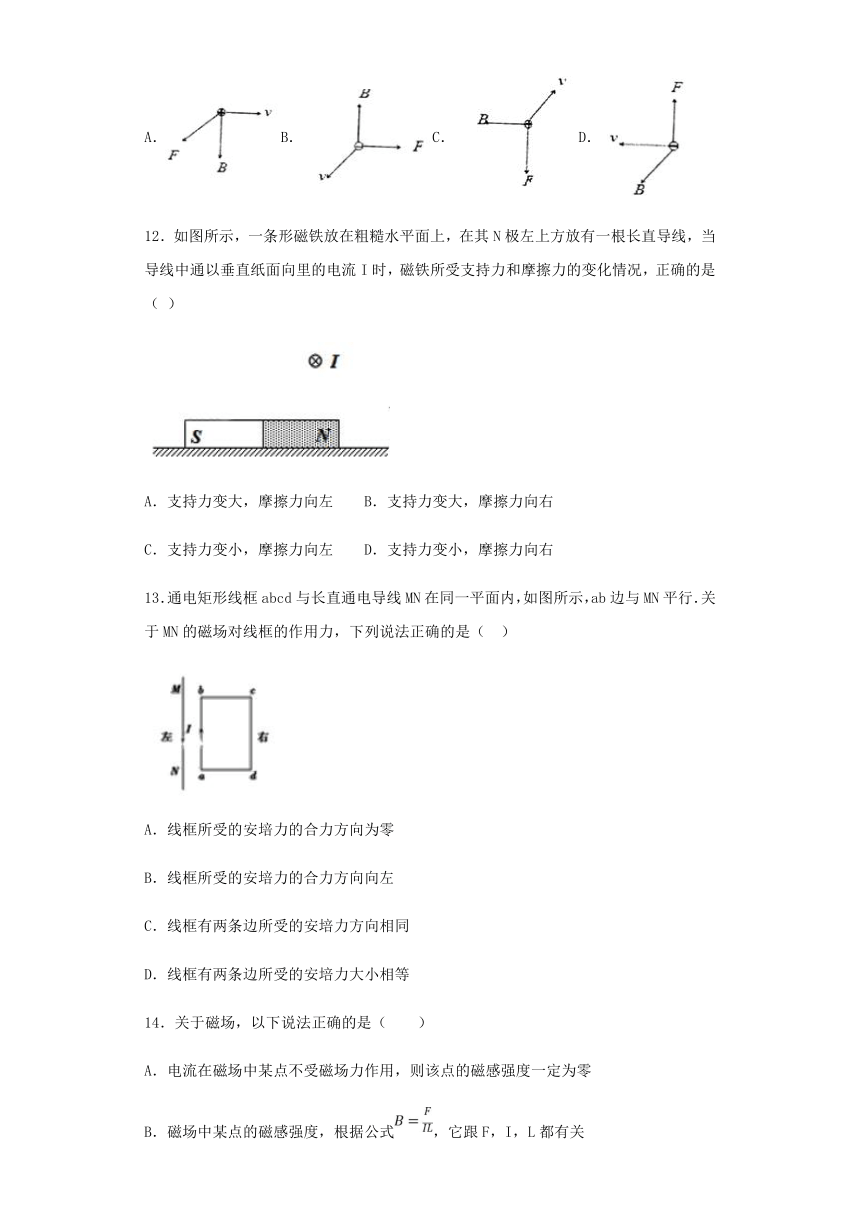

11.如图所示是表示电荷运动方向v、磁感应强度B和电荷所受的洛伦兹力F的相互关系图,四个图均为立体图且B、v、F两两相互垂直,其中正确的是
A.B.C.D.
12.如图所示,一条形磁铁放在粗糙水平面上,在其N极左上方放有一根长直导线,当导线中通以垂直纸面向里的电流I时,磁铁所受支持力和摩擦力的变化情况,正确的是( )

A.支持力变大,摩擦力向左 B.支持力变大,摩擦力向右
C.支持力变小,摩擦力向左 D.支持力变小,摩擦力向右
13.通电矩形线框abcd与长直通电导线MN在同一平面内,如图所示,ab边与MN平行.关于MN的磁场对线框的作用力,下列说法正确的是( )

A.线框所受的安培力的合力方向为零
B.线框所受的安培力的合力方向向左
C.线框有两条边所受的安培力方向相同
D.线框有两条边所受的安培力大小相等

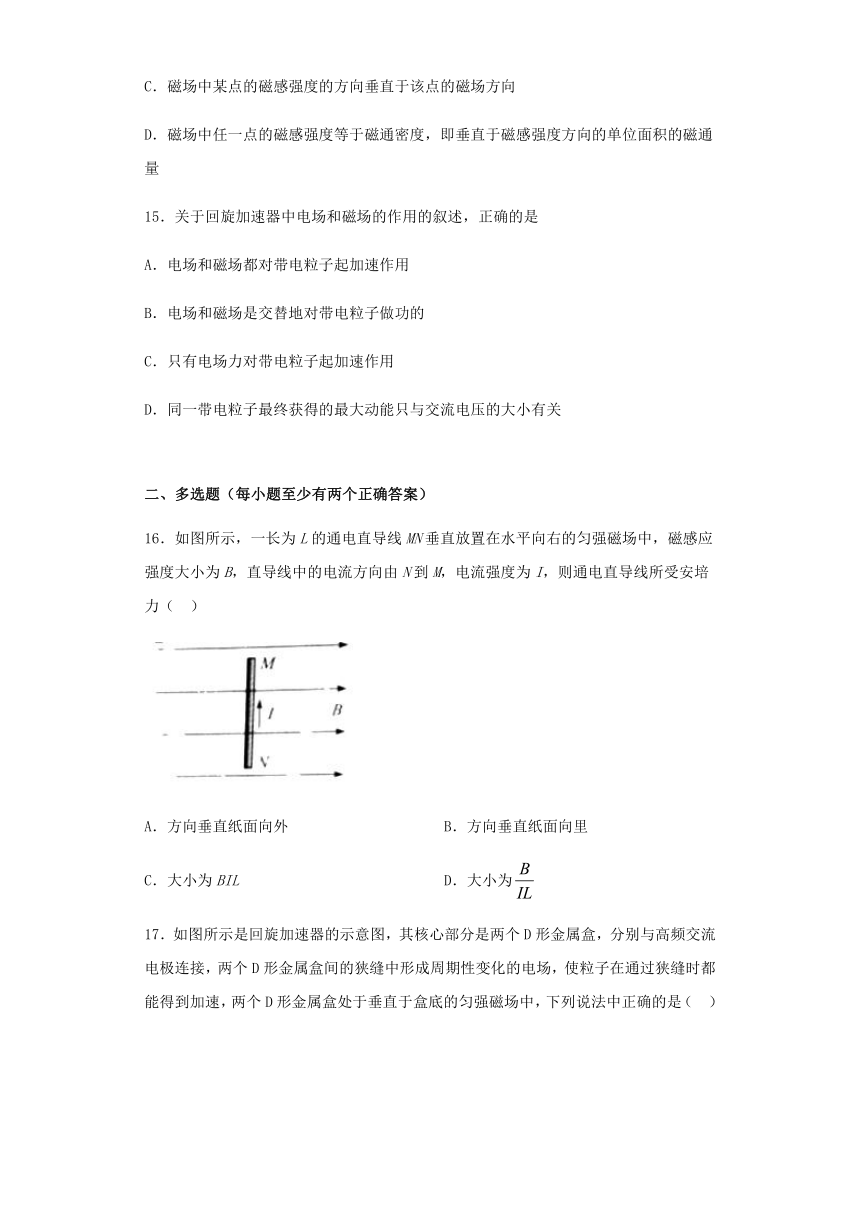

14.关于磁场,以下说法正确的是(  )
A.电流在磁场中某点不受磁场力作用,则该点的磁感强度一定为零
B.磁场中某点的磁感强度,根据公式,它跟F,I,L都有关
C.磁场中某点的磁感强度的方向垂直于该点的磁场方向
D.磁场中任一点的磁感强度等于磁通密度,即垂直于磁感强度方向的单位面积的磁通量
15.关于回旋加速器中电场和磁场的作用的叙述,正确的是
A.电场和磁场都对带电粒子起加速作用
B.电场和磁场是交替地对带电粒子做功的
C.只有电场力对带电粒子起加速作用
D.同一带电粒子最终获得的最大动能只与交流电压的大小有关

二、多选题(每小题至少有两个正确答案)
16.如图所示,一长为L的通电直导线MN垂直放置在水平向右的匀强磁场中,磁感应强度大小为B,直导线中的电流方向由N到M,电流强度为I,则通电直导线所受安培力( )

A.方向垂直纸面向外 B.方向垂直纸面向里
C.大小为BIL D.大小为
17.如图所示是回旋加速器的示意图,其核心部分是两个D形金属盒,分别与高频交流电极连接,两个D形金属盒间的狭缝中形成周期性变化的电场,使粒子在通过狭缝时都能得到加速,两个D形金属盒处于垂直于盒底的匀强磁场中,下列说法中正确的是( )

A.加速电压越大,粒子最终射出时获得的动能就越大
B.粒子射出时的最大动能与加速电压无关,与D形金属盒的半径和磁感应强度有关
C.若增大加速电压,粒子在金属盒间的加速次数将减少,在回旋加速器中运动的时间将减小
D.粒子第5次被加速前、后的轨道半径之比为
18.如图所示,已知一带电小球在光滑绝缘的水平面上从静止开始经电压U加速后,水平进入互相垂直的匀强电场E和匀强磁场B的复合场中(E、g和B已知),小球在此空间的竖直面内做匀速圆周运动,则下列说法正确的是(   )

A.小球带负电
B.小球做匀速圆周运动过程中机械能保持不变
C.小球做匀速圆周运动过程中周期
D.若电压U增大,则小球做匀速圆周运动的周期变大
19.如图,两平行金属板中有相互垂直的匀强电场和匀强磁场,带正电的粒子(不计粒子的重力)从两板中央垂直电场、磁场入射.它在金属板间运动的轨迹为水平直线,如图中虚线所示.若使粒子飞越金属板间的过程中向上板偏移,可以采取下列的正确措施为????( )???????????????????

A.使入射速度增大 B.使粒子电量增大 C.使电场强度增大D.使磁感应强度增大
20.一金属条放置在相距为d的两金属轨道上,如图所示.现让金属条以v0的初速度从AA′进入水平轨道,再由CC′进入半径为r的竖直圆轨道,金属条到达竖直圆轨道最高点的速度大小为v,完成圆周运动后,再回到水平轨道上,整个轨道除圆轨道光滑外,其余均粗糙,运动过程中金属条始终与轨道垂直且接触良好.已知由外电路控制、流过金属条的电流大小始终为I,方向如图中所示,整个轨道处于水平向右的匀强磁场中,磁感应强度为B,A、C间的距离为L,金属条恰好能完成竖直面内的圆周运动.重力加速度为g,则由题中信息可以求出(  )

A.金属条的质量
B.金属条在磁场中运动时所受的安培力的大小和方向
C.金属条运动到DD′时的瞬时速度
D.金属条与水平粗糙轨道间的动摩擦因数


三、实验题
21.如图所示,在“用DIS研究通电螺线管的磁感应强度”的实验中,M,N是通电螺线管轴线上的两点,且这两点到螺线管中心的距离相等。用磁传感器测量轴线上M、N之间各点的磁感应强度B的大小,并将磁传感器顶端与M点的距离记作x.

(1)如果实验操作正确,得到的Bx图象应为图2中的______________

(2)本实验中用到的传感器为_______________.
(3)请写出通电螺线管中轴线上各点磁感应强度大小随x变化的特点(请写出两个)
①_________________________________________________________;
②_________________________________________________________。

四、解答题
22.如图所示,在y<0的区域内存在匀强磁场,磁场方向垂直于xy平面并指向纸面外,磁感应强度位B.一带正电的粒子(不计重力)以速度v0从O点射入磁场,入射方向在xy平面内,与x轴正方向的夹角为θ=30°,若粒子射出磁场的位置与O点的距离为L,求:
(1)该粒子的电荷量和质量之比 ;
(2)该粒子在磁场中运动的时间t。

23.在xOy平面内有一个半径为R的圆形区域与x轴相切于O点,在圆形区域外(包括圆形边界)的空间存在垂直xOy平面向外的匀强磁场,磁感应强度为B,如图11所示。发射源从坐标原点O以与x轴正方向成θ角的方向向第一象限发射一个比荷为k的带正电的粒子(不计重力),该粒子恰好沿平行于x轴的方向进入圆形区域。

(1)求粒子的速度大小v;
(2)若发射源能从坐标原点O以大小为v的速率向第一象限的不同方向射出同样的带电粒子,求带电粒子从射出到再次回到O点所用的最长时间。



参考答案
1.B 2.A 3.D 4.A 5.D 6.C 7.C 8.B 9.D 10.B 11.B 12.B 13.D 14.D 15.C 16.BC 17.BC 18.AC 19.AD 20.ABD
21.B 磁传感器 轴线上各点的磁感应强度随 x 先增大后减小 通电螺线管中轴线上中心两侧对称点的磁感应强度大小基本相等
22.(1) (2)
23.(1)kBR (2)
