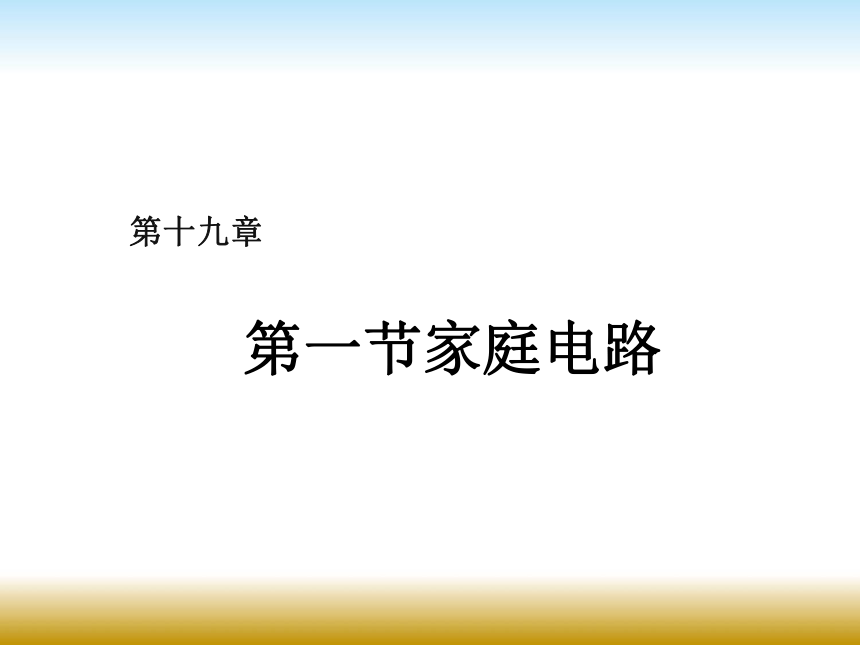

第一节家庭电路
第十九章
核心素养发展目标
教学目标 评价目标
1、了解家庭电路的组成 1、能指出家庭电路图中的错误
2、能够使用试电笔判断火线、零线 2、能正确的使用试电笔，知道根据什么现象判断火线、零线
3、了解两种灯泡的区别、三线插头和漏电保护器的作用 3、知道两种灯泡什么地方带电什么地方不带电，能说出三线插头和漏电保护器的好处
4、知道两种触电方式及安全用电准则 4、结合实际能说出安全用电的具体方法
5、掌握一些触电急救的方法 5、能说出触电急救的具体方法
01
02
04
03

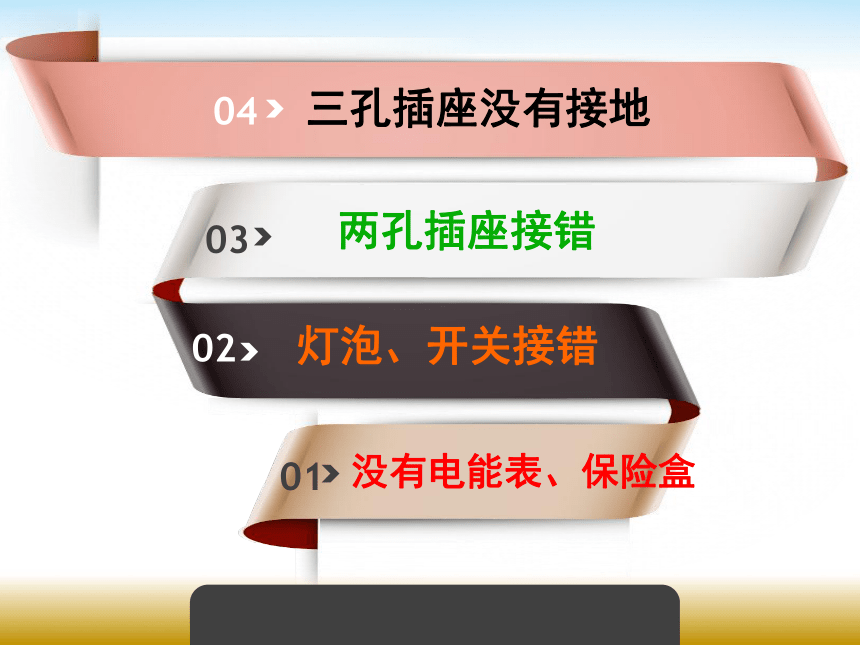

三孔插座没有接地
两孔插座接错
灯泡、开关接错
没有电能表、保险盒
保险盒
总开关
电能表

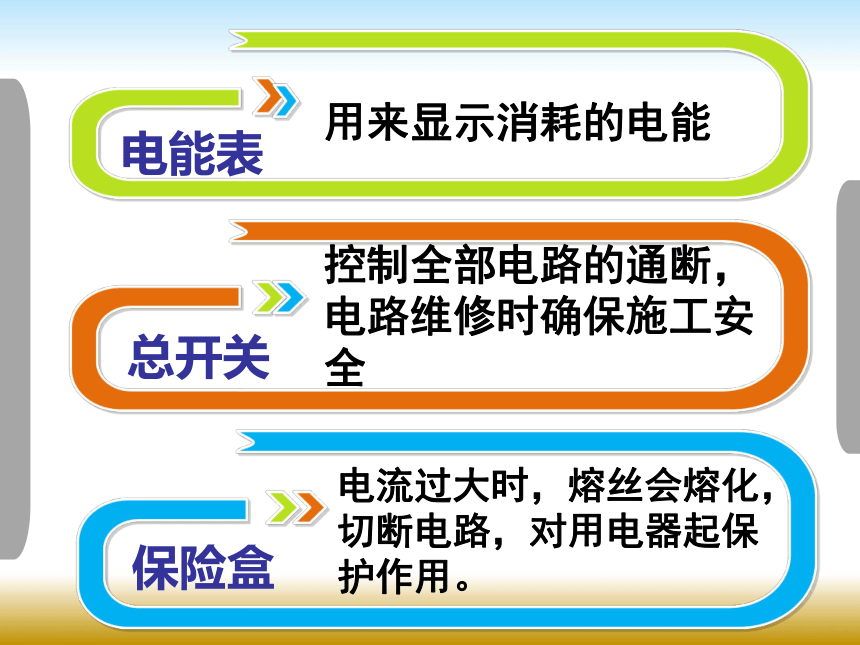

用来显示消耗的电能
控制全部电路的通断，电路维修时确保施工安全
电流过大时，熔丝会熔化，切断电路，对用电器起保护作用。

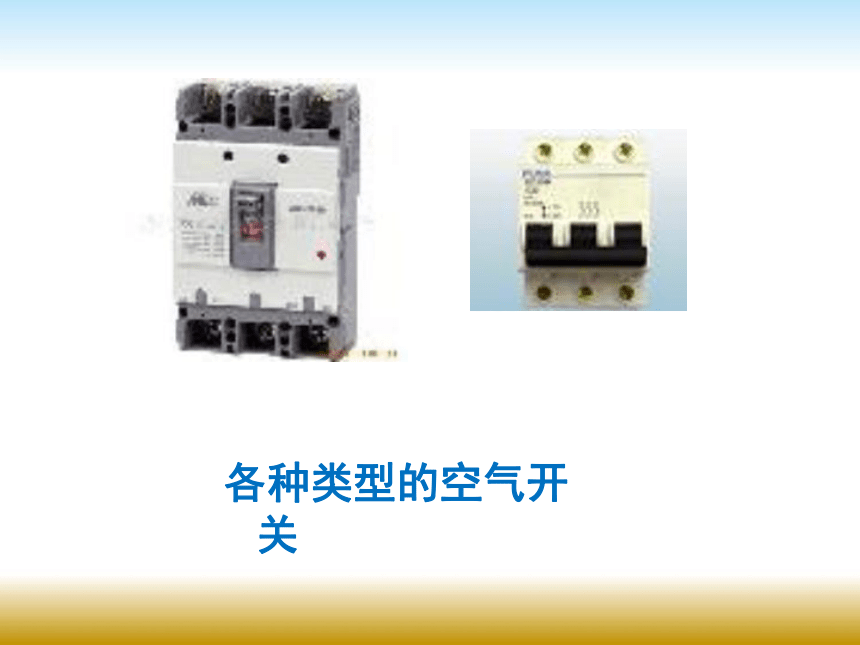

各种类型的空气开关

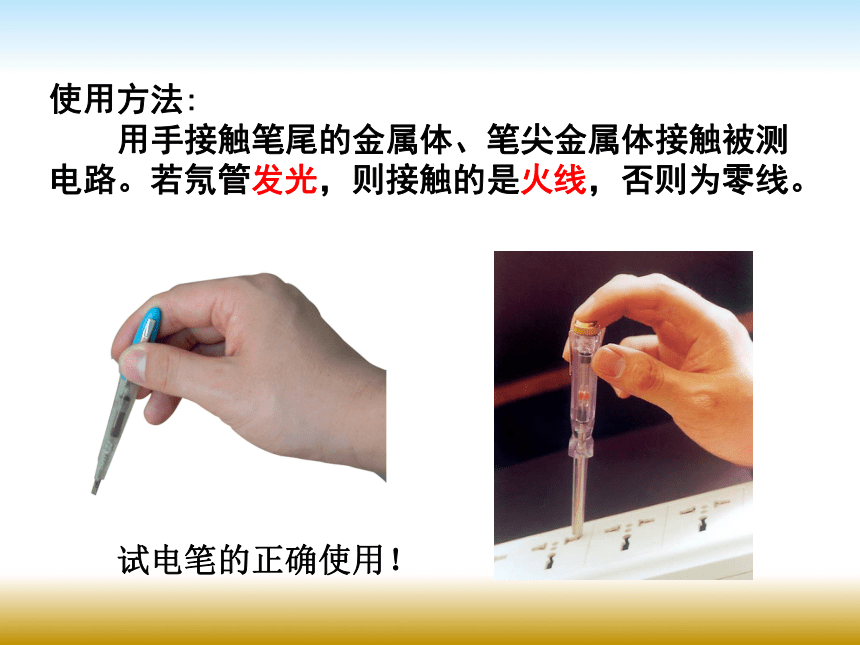

使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！

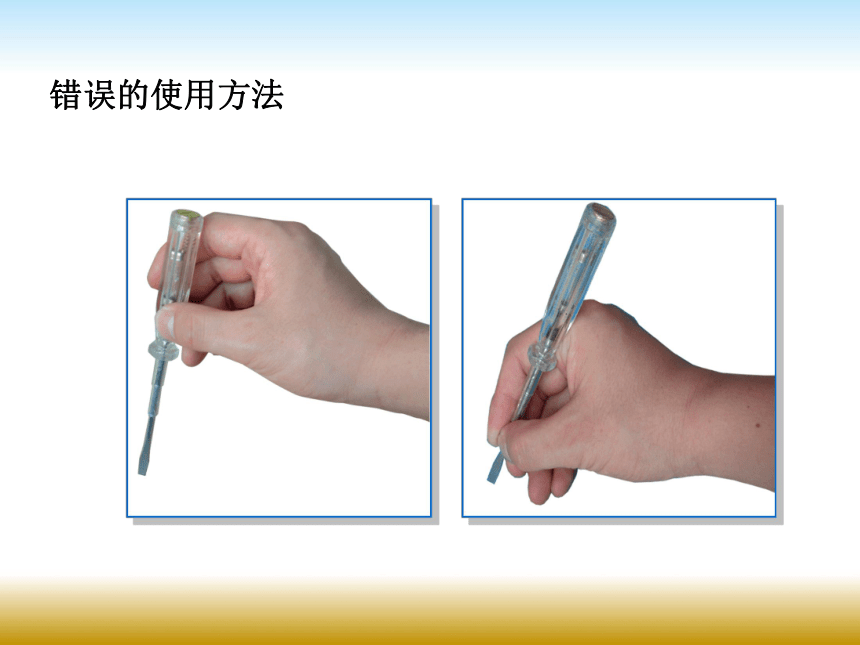

错误的使用方法
进户的两条输电线中，有一条叫做零线（在户外就已经和大地相连），另一条叫做端线，俗称火线。
大地
火线
零线

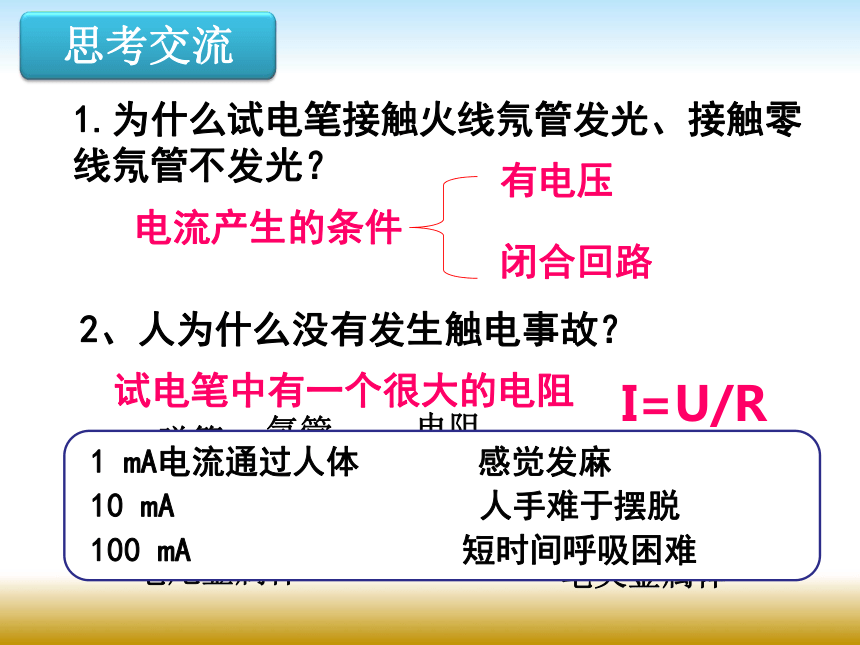

1.为什么试电笔接触火线氖管发光、接触零线氖管不发光？
2、人为什么没有发生触电事故？
试电笔中有一个很大的电阻
I=U/R
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难

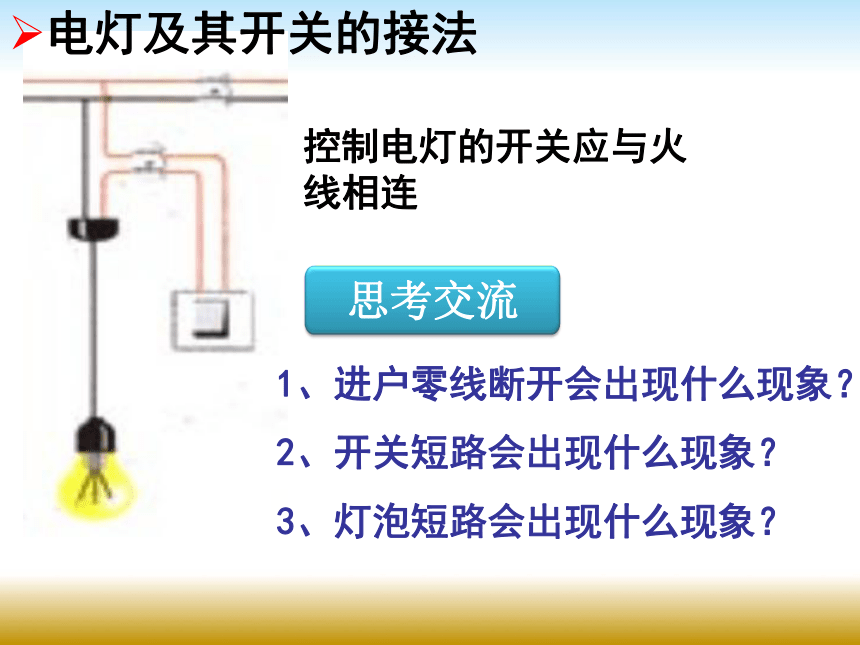

电灯及其开关的接法
控制电灯的开关应与火线相连
1、进户零线断开会出现什么现象？
2、开关短路会出现什么现象？
3、灯泡短路会出现什么现象？

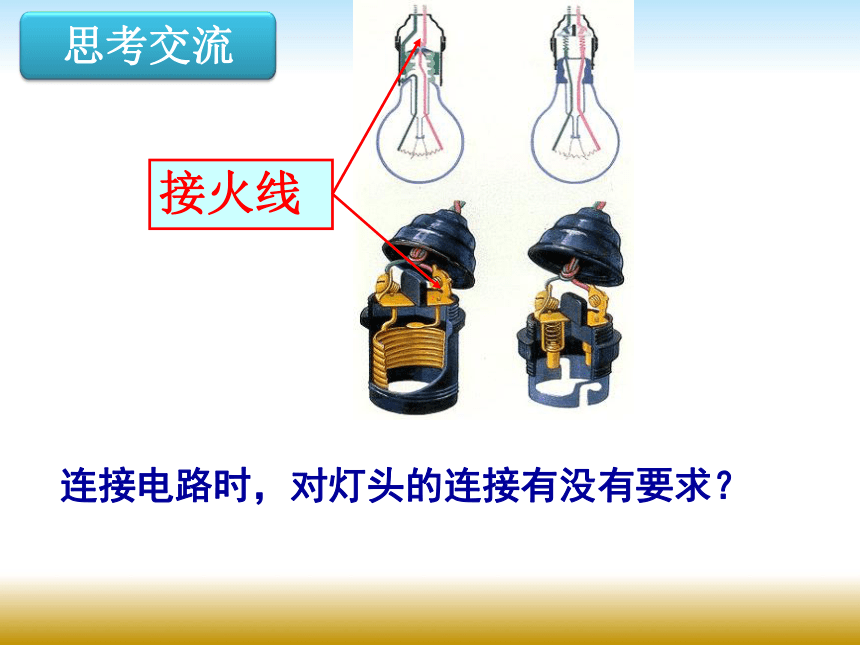

连接电路时，对灯头的连接有没有要求？
插座的连接
零线
火线
零线
火线
地线
用电器金属外壳
1、什么样的用电器使用三孔插座？
2、为什么三孔插座可以防止金属外壳带电造成的触电事故？
接地线相当于对人体短路
1、发现有人触电时，立即用手把他拉开
2、为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
3、家里的空气开关跳闸，立即合上空气开关恢复供电
4、用试电笔辨别火线和零线，手接触笔尾的金属体
5、控制电灯的开关接在零线和灯泡之间
6、洗衣机接在两孔插座上使用
触电是什么意思？是否人体一接触到电
就称为触电呢？
火线
触电：有电流经过人体
低压触电的本质
单线触电
双线触电
在皮肤潮湿时，人体的电阻约为103欧，计算经过人体的电流？
高压危险
你知道这是什么标志吗？
高压触电的形式及处理方法：
电弧触电
不接触低压带电体
不靠近高压带电体
1、本来是绝缘的物体导了电
2、本来是不带电的物体带了电
3、金属外壳没有接地
4、建筑物没有避雷装置
安全用电原则：
用电警惕注意事项：
触电的急救
该怎么办呢？
触电的急救
（1）切断电源
（2）迅速使触电人摆脱电源
（3）保证触电者呼吸顺畅（有必要时要做人工呼吸）
（4）拨打120
随堂训练
2.将教室的两个开关控制的六盏灯，接入电路．
3.
4.如图4是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素
A．使插头的造型更美观
B．有利于识别火线和零线插头
C．插入插座中更稳固
D．插入时，可确保接地插头先接地；拔出时可确保接地插头后离地
D
5.一个 电工 站在一张干燥的木凳上检修照明电路，下述情况 中不会造成触电事故的是（ ）
A、一手握 火线，一手握 零线
B、一手接 火线，一手悬在空中
C、一手接 火线，一手按在墙上
D、一手接 火线，身体与站在地上的人相接触
6、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时室内所有电灯立即全部熄灭．原因可能是（　　）
A．插头与插座接触不良
B．台灯灯泡的灯丝突然烧断
C．台灯的灯座内短路
D．台灯的插头内短路
7、为了用电安全，下列注意点中不正确的是( )
A.不准用剪刀或绝缘柄破损的钳子剪带电的导线
B.不准在电线上晾衣服
C.发现有人触电时，应立即用手将他拉离电源
D.发现输电线的断头落在地上，不要走近，更不准去拾

C
8、停在高压输电线上的小鸟不会触电，这是因为（ ）
A、鸟的脚是绝缘体
B、鸟的脚电阻太小
C、鸟有适应 电流通过的本领
D、鸟两脚之间跨步电压很小，通过身体的电流很小
