人教版初中物理八年级上册第四章第四节4.4-光的折射(17张PPT)

(共17张PPT)

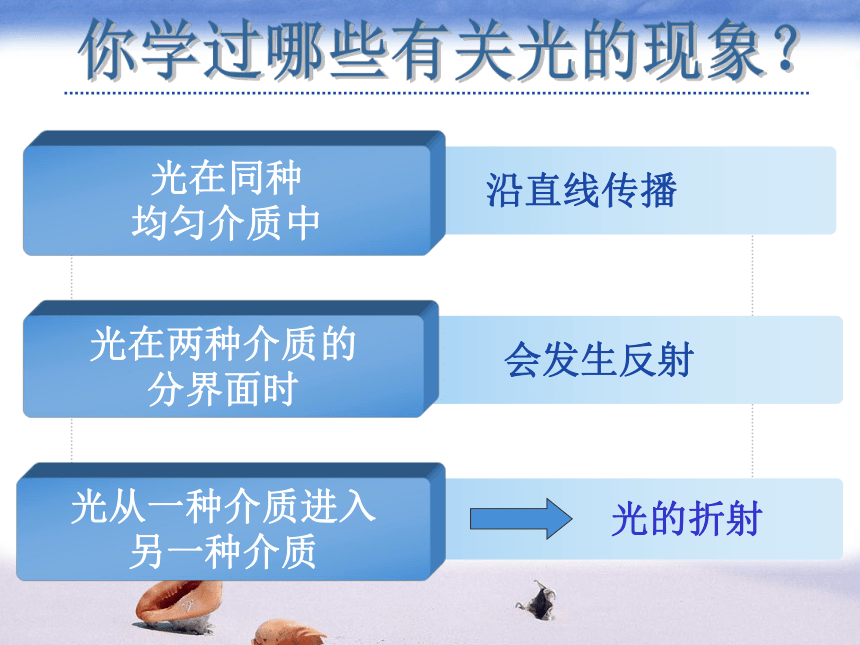

沿直线传播
光在同种
均匀介质中
会发生反射
光在两种介质的
分界面时
光从一种介质进入
另一种介质
光的折射

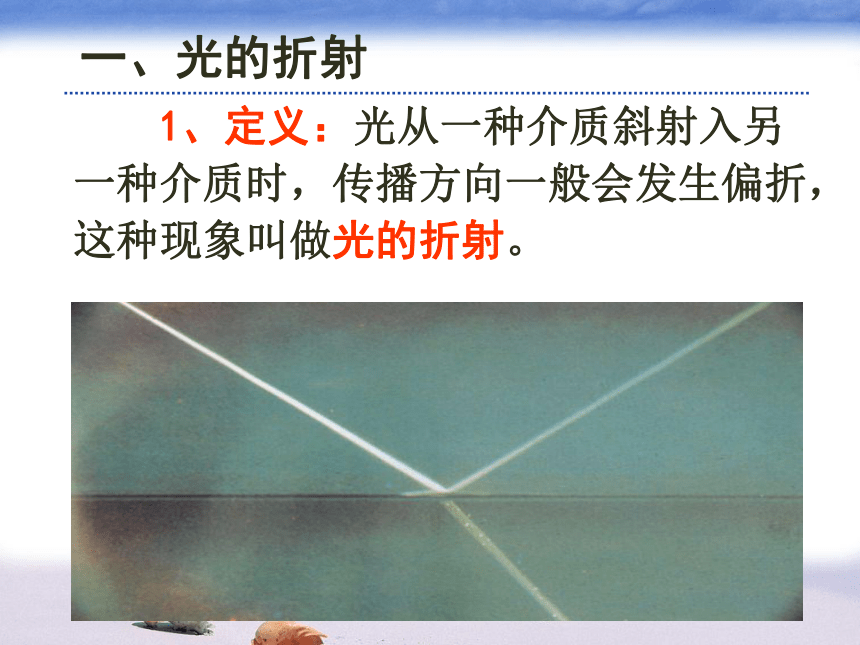

一、光的折射
1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，这种现象叫做光的折射。
入射光线

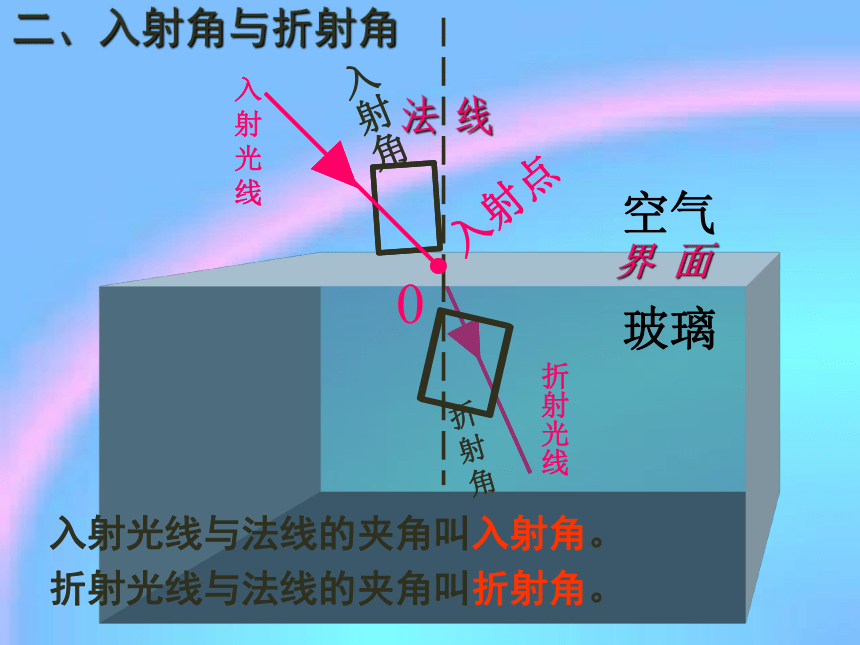

二、入射角与折射角
折射光线
入射角
折射角
法 线
入射点
0
界 面
玻璃
空气
入射光线与法线的夹角叫入射角。
折射光线与法线的夹角叫折射角。

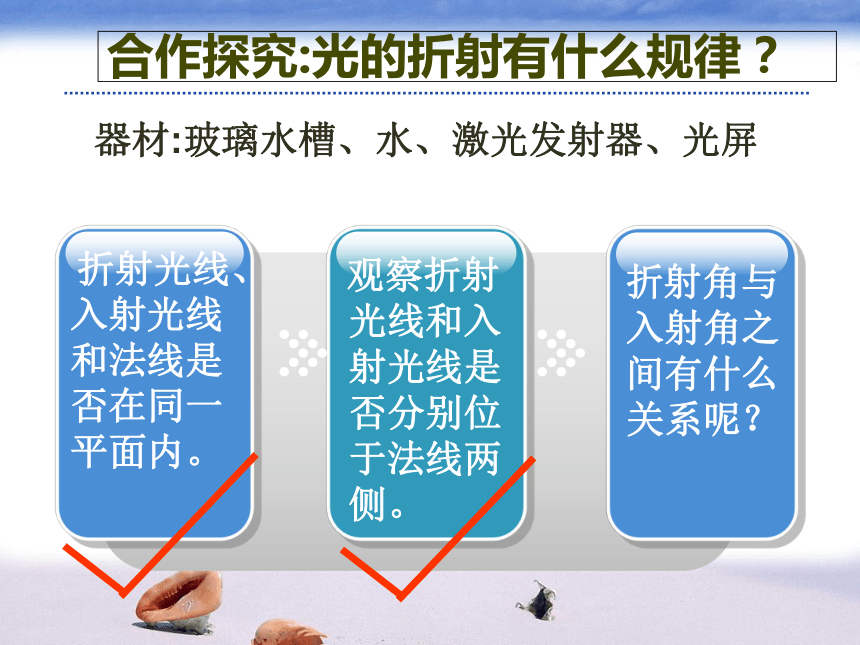

合作探究:光的折射有什么规律？
折射光线、入射光线和法线是否在同一平面内。
观察折射光线和入射光线是否分别位于法线两侧。
折射角与入射角之间有什么关系呢？
器材:玻璃水槽、水、激光发射器、光屏
折射角与入射角之间有什么关系？

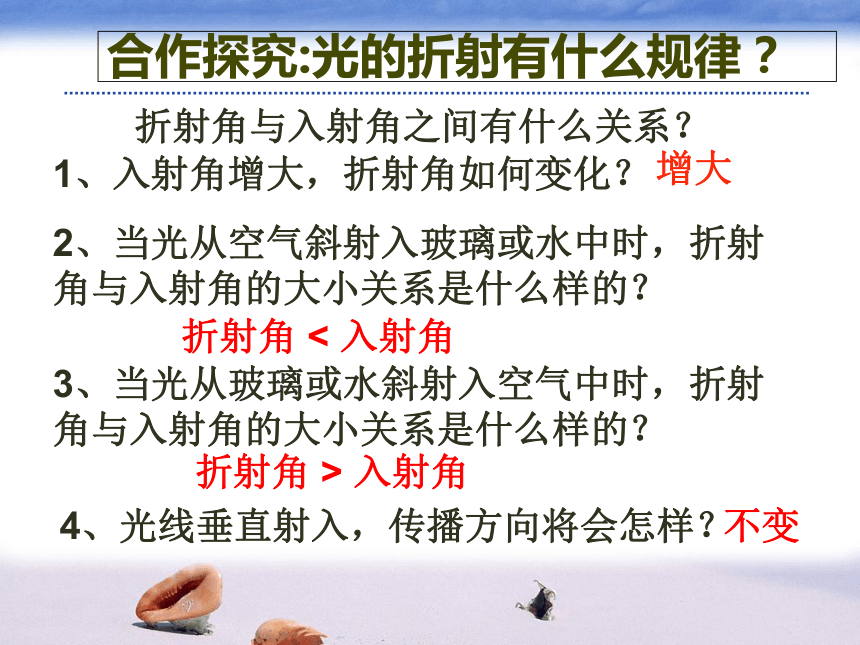

合作探究:光的折射有什么规律？





1、入射角增大，折射角如何变化？
2、当光从空气斜射入玻璃或水中时，折射角与入射角的大小关系是什么样的？
折射角与入射角之间有什么关系？
增大
折射角 < 入射角
折射角 > 入射角
合作探究:光的折射有什么规律？
3、当光从玻璃或水斜射入空气中时，折射角与入射角的大小关系是什么样的？
4、光线垂直射入，传播方向将会怎样？
不变
交流与讨论：
四、折射现象中光路可逆。
空气
水
能力提升：
请画出下列各图的折射光线。
池水变浅
五、生活中折射现象
人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。
五、生活中折射现象
水中的鲨鱼看到空中的大雁比实际位置是高了一些。
池水看起来比实际的要____，这是由于光从________射入________时发生的_______造成的，看到的是实际池底的______像．
浅
水中
空气中
折射
虚
切记：当你打算进入没安全措施的水 中游泳时，不能贸然下水！
下面哪个图正确表示了光从空气斜射入水中的情况？（　　）
空气
空气
空气
空气
水
水
水
水
　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、
Ｃ
你学到了什么？
你有哪些收获？
你得到了哪些提高？
通过光的折射这节课的学习
科学世界：海市蜃楼的成因。
