(共16张PPT)
1.9带电粒子在电场中的运动
第一章 静电场
由牛顿第二定律：
由运动学公式：

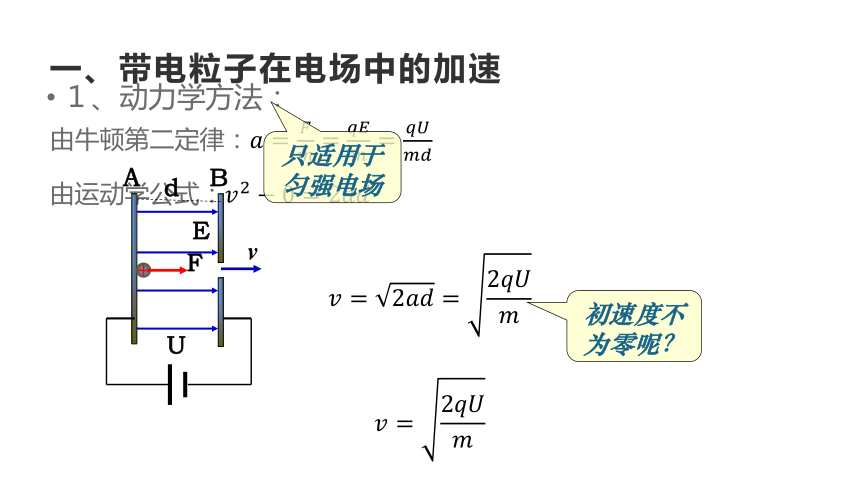

一、带电粒子在电场中的加速
１、动力学方法：
A
B
U
d
E
+
F
v
只适用于匀强电场
初速度不为零呢？
由动能定理：

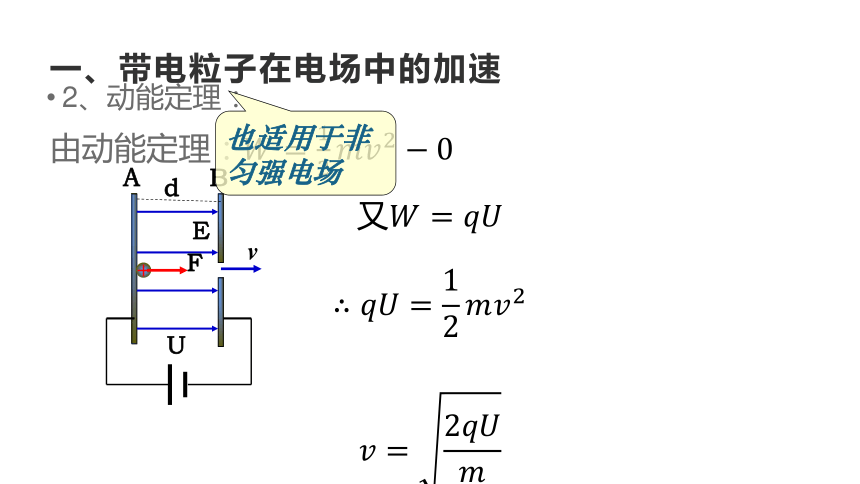

一、带电粒子在电场中的加速
2、动能定理：
A
B
U
d
E
+
F
v
也适用于非匀强电场
例与练
1、下列粒子由静止经加速电压为U的电场加速后，
哪种粒子动能最大 （ D ）哪种粒子速度最大 （ B ）
A、质子 B、电子 C、氘核 D、氦核
与电量成正比
与比荷平方根成正比

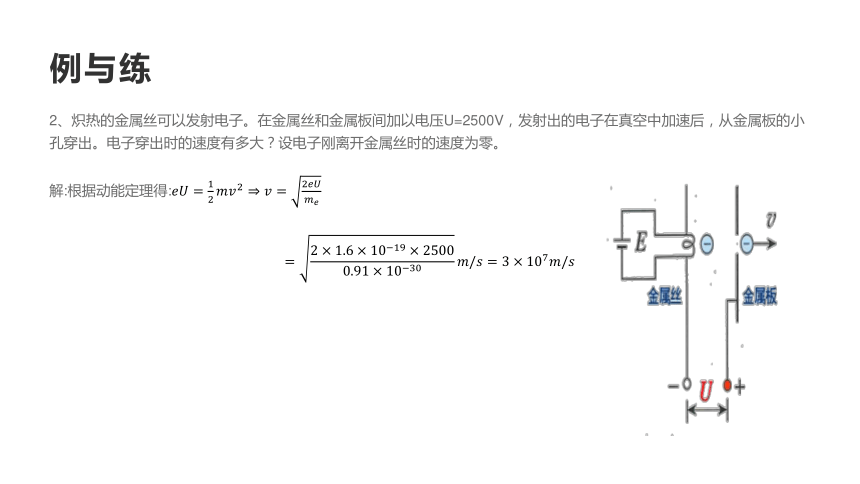

例与练
2、炽热的金属丝可以发射电子。在金属丝和金属板间加以电压U=2500V，发射出的电子在真空中加速后，从金属板的小孔穿出。电子穿出时的速度有多大？设电子刚离开金属丝时的速度为零。
解:根据动能定理得:

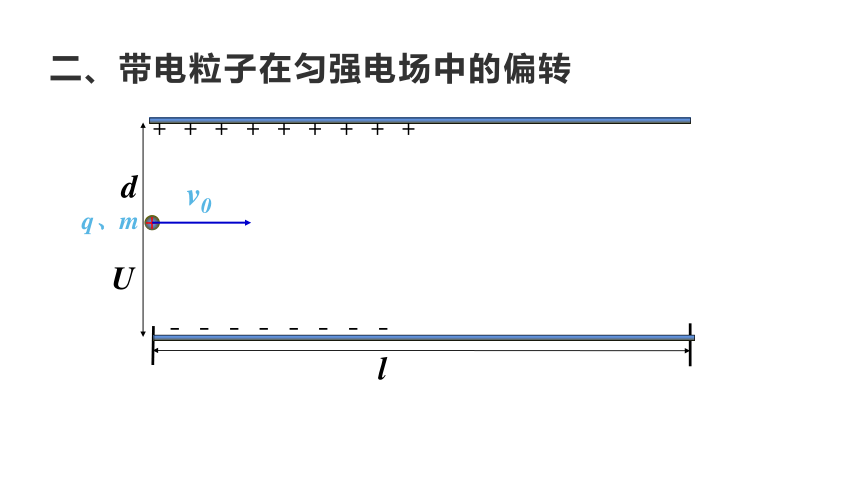

二、带电粒子在匀强电场中的偏转
l
d
+
- - - - - - - -
+ + + + + + + + +
U
v0
q、m

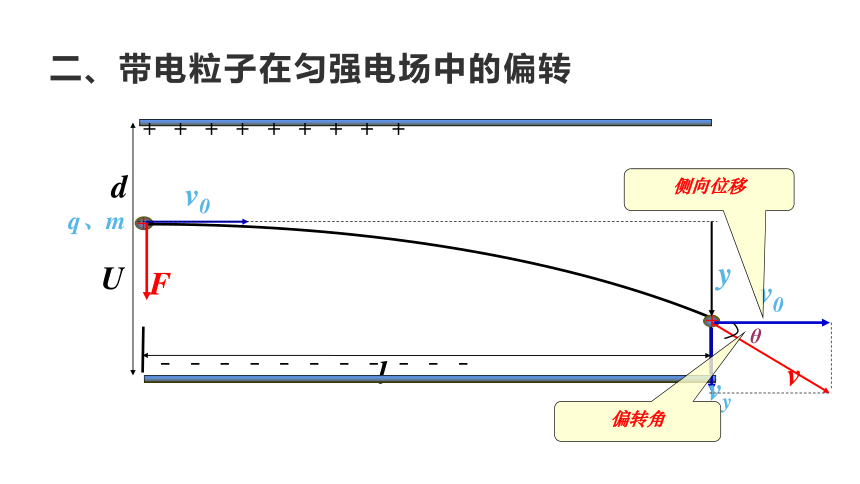

二、带电粒子在匀强电场中的偏转
l
d
+
- - - - - - - - - - -
+ + + + + + + + +
U
v0
q、m
F
+
v
v0
vy
y
θ
偏转角
侧向位移
二、带电粒子在匀强电场中的偏转
类平抛运动
与粒子比荷q/m成正比
与粒子初速度v0平方成反比
与电场的属性U、l、d有关
二、带电粒子在匀强电场中的偏转
类平抛运动
与粒子比荷q/m成正比
与粒子初速度v0平方成反比
与电场的属性U、l、d有关
例与练
3、质子(质量为m、电量为e)和二价氦离子(质量为4m、电量为2e)以相同的初动能垂直射入同一偏转电场中，离开电场后，它们的偏转角正切之比为
1：2 ，侧移之比为 1：2 。
与电量成正比
与电量成正比
例与练
4、三个电子在同一地点沿同一直线垂直飞入偏转电场，如图所示。则由此可判断（ ）
A、b和c同时飞离电场
B、在b飞离电场的瞬间，a刚好打在下极板上
C、进入电场时，c速度最大，a速度最小
D、c的动能增量最小，a和b的动能增量一样大
解析：
答案：BCD
讲与练习
5、试证明：带电粒子垂直进入偏转电场，离开电场时就好象是从初速度所在直线的中点沿直线离开电场的。
θ
x
讲与练
6、如图，电子在电势差为U1的加速电场中由静止开始加速，然后射入电势差为U2的两块平行极板间的电场中，入射方向跟极板平行。整个装置处在真空中，重力可忽略。在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是 （ B ）
A、U1变大、U2变大 B、U1变小、U2变大
C、U1变大、U2变小 D、U1变小、U2变小
析与解
对加速过程由动能定理：
对偏转过程由偏转角正切公式：
与粒子的电量q、质量m无关
讲与练
7、如图所示，二价氦离子和质子的混合体，经同一加速电场加速后，垂直射入同一偏转电场中，偏转后，打在同一荧光屏上，则它们（ ABC ）
A、侧向位移相同
B、偏转角相同
C、到达屏上同一点
D、到达屏上不同点
与粒子的电量q、质量m无关
