本卷由系统自动生成，请仔细校对后使用，答案仅供参考。

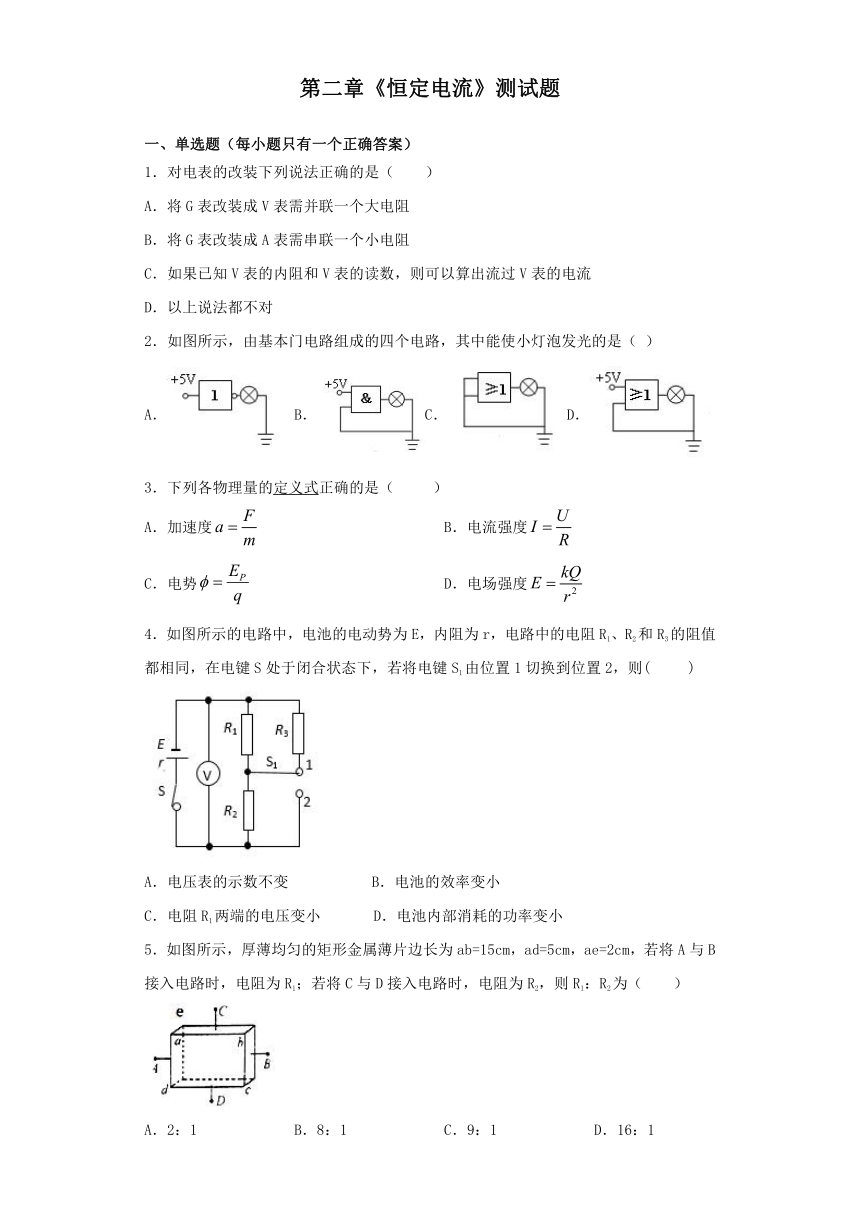

第二章《恒定电流》测试题
一、单选题（每小题只有一个正确答案）
1．对电表的改装下列说法正确的是（ ）
A．将G表改装成V表需并联一个大电阻
B．将G表改装成A表需串联一个小电阻
C．如果已知V表的内阻和V表的读数，则可以算出流过V表的电流
D．以上说法都不对
2．如图所示，由基本门电路组成的四个电路，其中能使小灯泡发光的是（ ）
A． B．C．D．
3．下列各物理量的定义式正确的是（ ）
A．加速度 B．电流强度
C．电势 D．电场强度
4．如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同，在电键S处于闭合状态下，若将电键S1由位置1切换到位置2，则( )
A．电压表的示数不变 B．电池的效率变小
C．电阻R1两端的电压变小 D．电池内部消耗的功率变小
5．如图所示，厚薄均匀的矩形金属薄片边长为ab=15cm，ad=5cm，ae=2cm，若将A与B接入电路时，电阻为R1；若将C与D接入电路时，电阻为R2，则R1：R2为（ ）
A．2：1 B．8：1 C．9：1 D．16：1

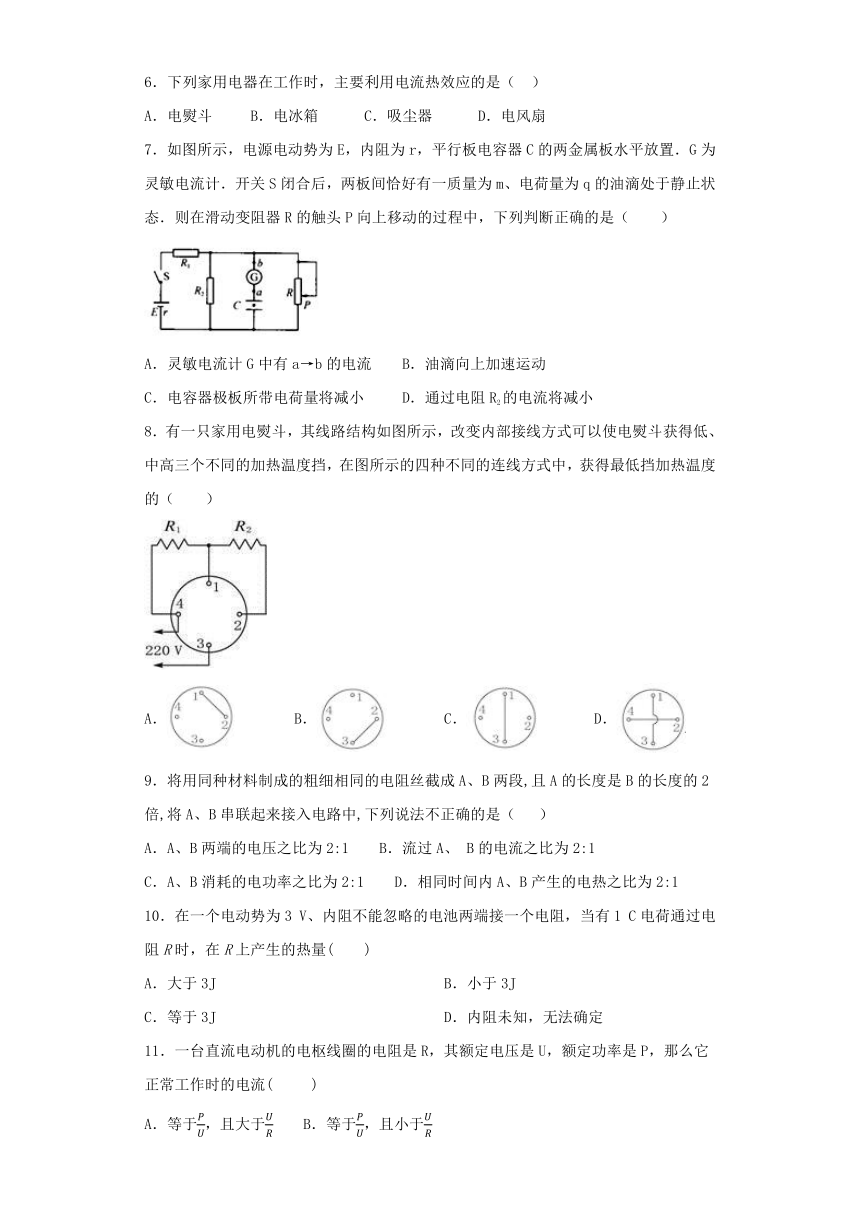

6．下列家用电器在工作时，主要利用电流热效应的是（ ）
A．电熨斗 B．电冰箱 C．吸尘器 D．电风扇
7．如图所示，电源电动势为E，内阻为r，平行板电容器C的两金属板水平放置．G为灵敏电流计．开关S闭合后，两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．则在滑动变阻器R的触头P向上移动的过程中，下列判断正确的是（ ）
A．灵敏电流计G中有a→b的电流 B．油滴向上加速运动
C．电容器极板所带电荷量将减小 D．通过电阻R2的电流将减小
8．有一只家用电熨斗，其线路结构如图所示，改变内部接线方式可以使电熨斗获得低、中高三个不同的加热温度挡，在图所示的四种不同的连线方式中，获得最低挡加热温度的（ ）
A． B． C． D．
9．将用同种材料制成的粗细相同的电阻丝截成A、B两段,且A的长度是B的长度的2倍,将A、B串联起来接入电路中,下列说法不正确的是（ ）
A．A、B两端的电压之比为2:1 B．流过A、 B的电流之比为2:1
C．A、B消耗的电功率之比为2:1 D．相同时间内A、B产生的电热之比为2:1
10．在一个电动势为3 V、内阻不能忽略的电池两端接一个电阻，当有1 C电荷通过电阻R时，在R上产生的热量( )
A．大于3J B．小于3J
C．等于3J D．内阻未知，无法确定
11．一台直流电动机的电枢线圈的电阻是R，其额定电压是U，额定功率是P，那么它正常工作时的电流( )
A．等于，且大于 B．等于，且小于
C．等于，也等于 D．不等于，但等于

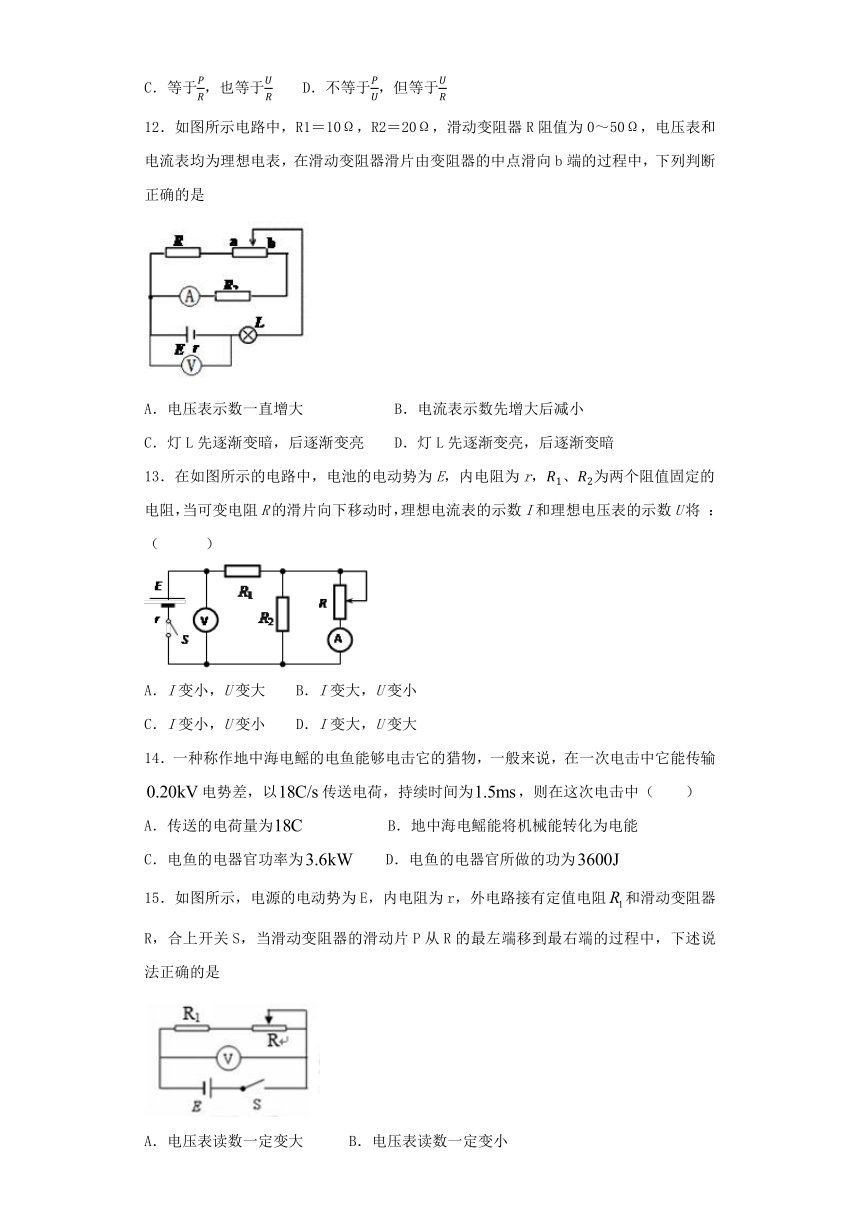

12．如图所示电路中，R1＝10Ω，R2＝20Ω，滑动变阻器R阻值为0～50Ω，电压表和电流表均为理想电表，在滑动变阻器滑片由变阻器的中点滑向b端的过程中，下列判断正确的是
A．电压表示数一直增大 B．电流表示数先增大后减小
C．灯L先逐渐变暗，后逐渐变亮 D．灯L先逐渐变亮，后逐渐变暗
13．在如图所示的电路中，电池的电动势为E，内电阻为r，、为两个阻值固定的电阻，当可变电阻R的滑片向下移动时，理想电流表的示数I和理想电压表的示数U将 ：（ ）
A．I变小，U变大 B．I变大，U变小
C．I变小，U变小 D．I变大，U变大
14．一种称作地中海电鳐的电鱼能够电击它的猎物，一般来说，在一次电击中它能传输电势差，以传送电荷，持续时间为，则在这次电击中（ ）
A．传送的电荷量为 B．地中海电鳐能将机械能转化为电能
C．电鱼的电器官功率为 D．电鱼的电器官所做的功为
15．如图所示，电源的电动势为E，内电阻为r，外电路接有定值电阻和滑动变阻器R，合上开关S，当滑动变阻器的滑动片P从R的最左端移到最右端的过程中，下述说法正确的是
A．电压表读数一定变大 B．电压表读数一定变小
C．R消耗的功率一定变大 D．R消耗的功率一定变小
二、多选题（每小题至少有两个正确答案）
16．如图所示，当开关S闭合时，以下正确的判断是( )
A．电压表的读数变小 B．电流表的读数变小
C．电压表的读数变大 D．电流表的读数变大
17．在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I、U1、U2表示．下列判断正确的是（ ）
A．I?减小，减小 B．I?减小，增大
C．I?增大，增大 D．I?增大，增大
18．根据欧姆定律，下列说法中正确的是( )
A．从关系式U＝IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决定
B．从关系式R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．从关系式I＝U/R可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
D．从关系式R＝U/I可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值
19．如图所示，当滑动变阻器的滑动触点向上滑动（ ）
A．电压表V的读数增大 B．电流表A的读数减小
C．电流表A的读数增大 D．电压表V的读数减小
20．一横截面积为S的铜导线,流经其中的电流为I,设单位体积的导线中有n个自由电子,电子的电荷量为q此时电子的定向移动速率为v,在t时间内,通过铜导线横截面的自由电子数目可表示为 (?? ?)
A．nvSt B．nvt C． D．
三、实验题
21．某同学设计了如图所示的一个实验电路，测量一个标有“12V,6W”的汽车灯泡在各种电压下的功率(灯泡电阻随电压变化)?,实验桌上有下列器材可供选用：
电流表A1 (0~3A,内阻为RA1) ;
电流表A2 (0~0.6A,内阻为RA2) ;
定值电阻r1=5Ω;
定值电阻r2=100Ω;
滑动变阻器R (最大阻值10Ω,额定电流5A);
直流电源(电动势16V,内阻不计);
电键一个及导线若干。
①为保证测量时的安全性和精确性，P、Q两处的电流表应分别选用：P处为________, Q处为________;定值电阻选用___________。(填器材的代号)
②当电流表A1、A2的示数分别为I1、I2时，汽车灯泡的功率为__________W。
22．在“测绘小灯泡的伏安特性曲线”实验中，某实验小组的电压表坏了，老师给他们一个多用电表替代电压表进行实验。
（1）该组同学拿到多用电表后，用多用电表测量常温下小灯泡的电阻，操作如下：先把选择开关打到多用电表欧姆“×10”挡，欧姆挡调零后进行测量。测量时发现指针偏角过大，则应换用______________（填“×100”或“×1”）挡，重新进行欧姆挡调零，再测量。
（2）现要测量小灯泡正常发光时的电阻，其电路如图所示，调节滑动变阻器，使小灯泡正常发光，多用电表的选择开关打到电压挡，_____________（填“红”或“黑”）表笔接 a，另一表笔接______________(填 “b”或“c”)测其两端电压。
（3）该组同学测绘的小灯泡的伏安特性曲线如图乙所示。则该小灯泡在常温下状态下的电阻约________Ω．若小灯泡与一个阻值为 16Ω 的固定电阻串联后，一起接在输出电压恒为 4V 的电源上，则小灯泡的功率为_____W。（结果保留两位有效数字）
四、解答题
23．在如图所示的闭合电路中，设电源的电动势为E，内阻为r，外电阻为R，其余电阻不计，电路中的电流为I。请根据电动势的定义和能量转化与守恒定律，推导闭合电路欧姆定律表达式：。
24．如图所示，电源电动势E=10.0V，其内阻不计．固定电阻的阻值R1=4.0 ，可变电阻R2的阻值可在0~10.0之间调节，电容器的电容C=30.0μF．求：
（1）闭合开关S，当R2取何值时，R2消耗的功率最大，最大功率为多少．
（2）在R2消耗的功率最大状态时，将开关S断开，这以后流过R1的总电荷量为多少？
参考答案
1．C 2．D 3．C 4．B 5．C 6．A 7．B 8．B 9．B 10．B 11．B 12．C 13．B 14．C 15．A 16．AB 17．AB 18．CD 19．AB 20．AC
21． A2 A1 R1
22．×1 黑 b 6.7（6.5-7.0） 0.24（0.22-0.26）
23．解：根据电动势的定义，在时间t 内通过导体横截面的电荷量为q=It 根据能量守恒定律，非静电力做的功等于内外电路产生焦耳热的总和即W非= Q外+Q内= I2Rt+I2rt ，联立以上各式可得EIt= I2Rt+I2rt整理得。
24．(1)当R2= R1时，最大功率P=6.25W；(2)ΔQ=1.5×10-4C
答案第1页，总2页
