北师大版九年级物理全一册 13.5家庭电路 达标作业（解析版)

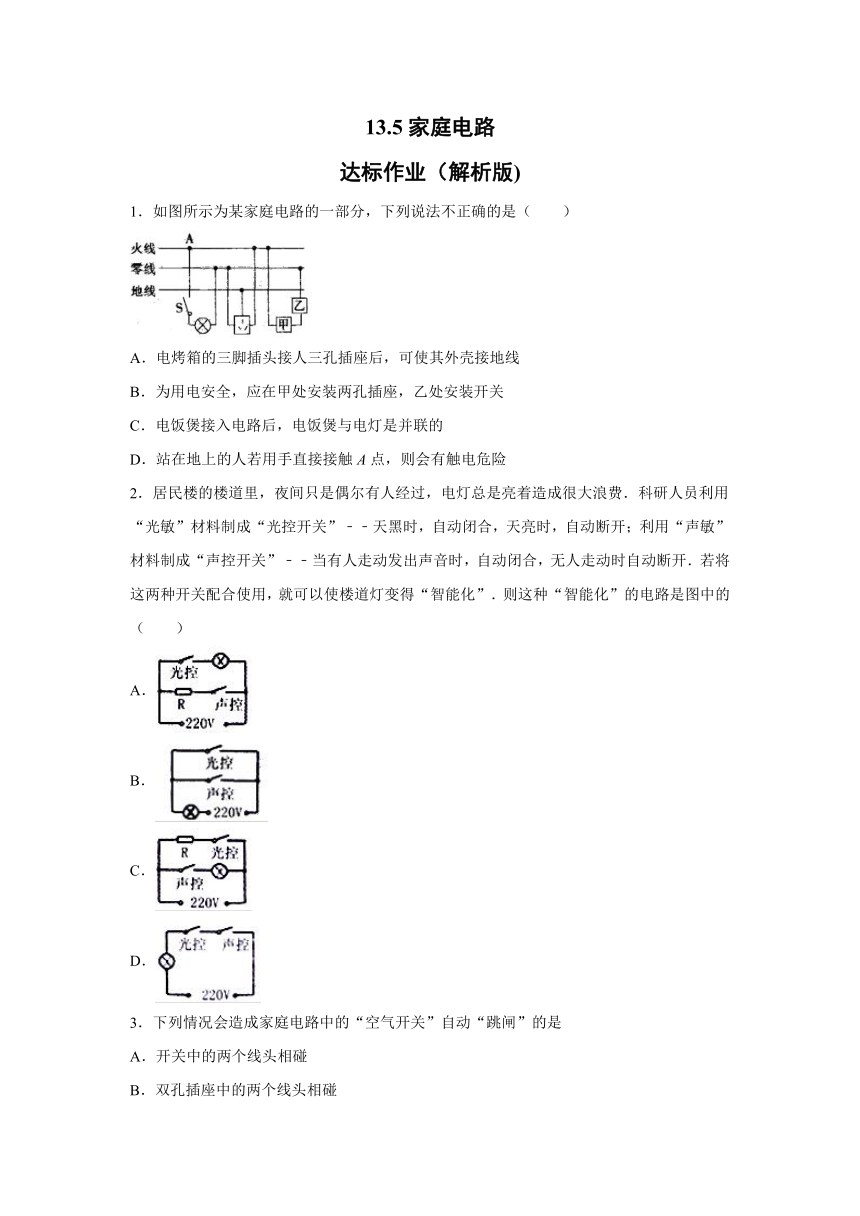

13.5家庭电路
达标作业（解析版)
1．如图所示为某家庭电路的一部分，下列说法不正确的是（　　）
A．电烤箱的三脚插头接人三孔插座后，可使其外壳接地线
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
2．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“智能化”．则这种“智能化”的电路是图中的（　　）
A．
B．
C．
D．
3．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良

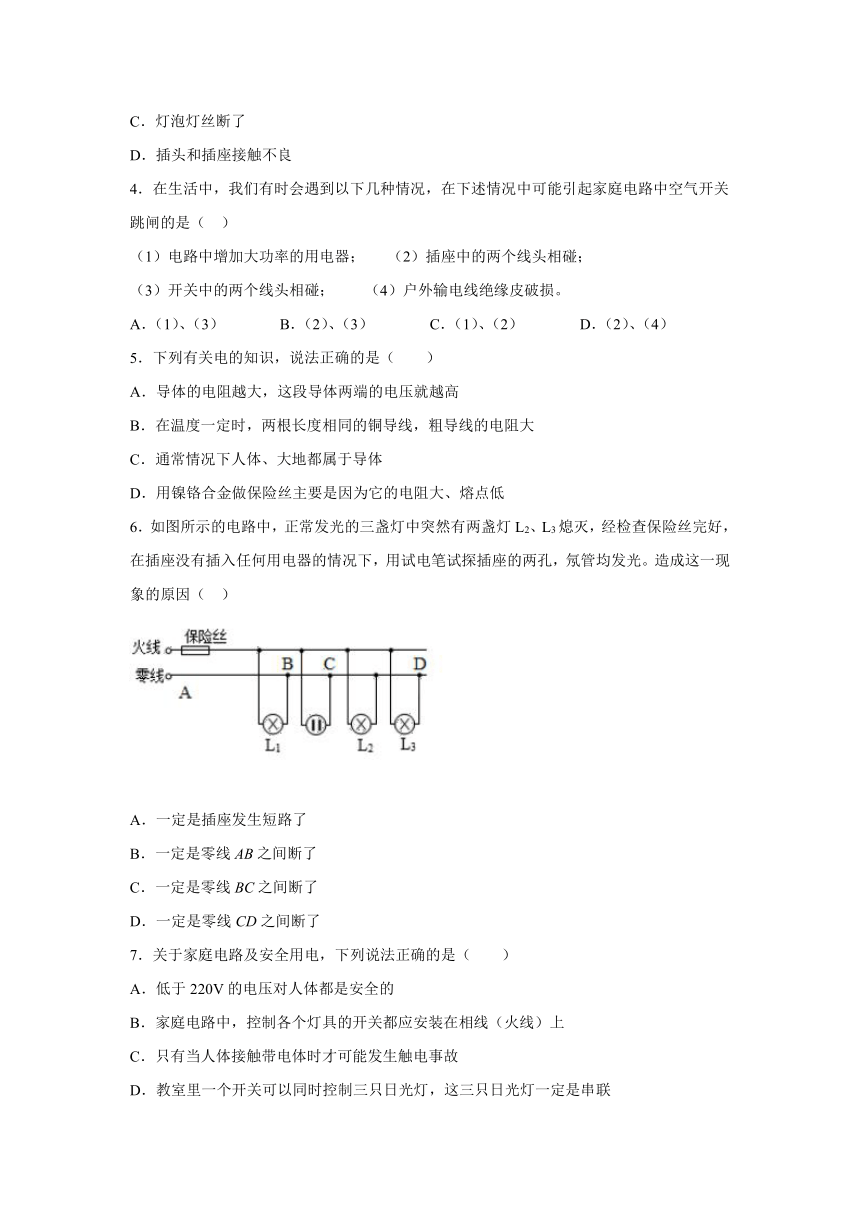

4．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
（1）电路中增加大功率的用电器； （2）插座中的两个线头相碰；
（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。
A．（1）、（3） B．（2）、（3） C．（1）、（2） D．（2）、（4）
5．下列有关电的知识，说法正确的是（　　）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大
C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低
6．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光。造成这一现象的原因（ ）
A．一定是插座发生短路了
B．一定是零线AB之间断了
C．一定是零线BC之间断了
D．一定是零线CD之间断了
7．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
8．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
9．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作．在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了．下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
10．用关于保险丝，下列说法正确的是
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了

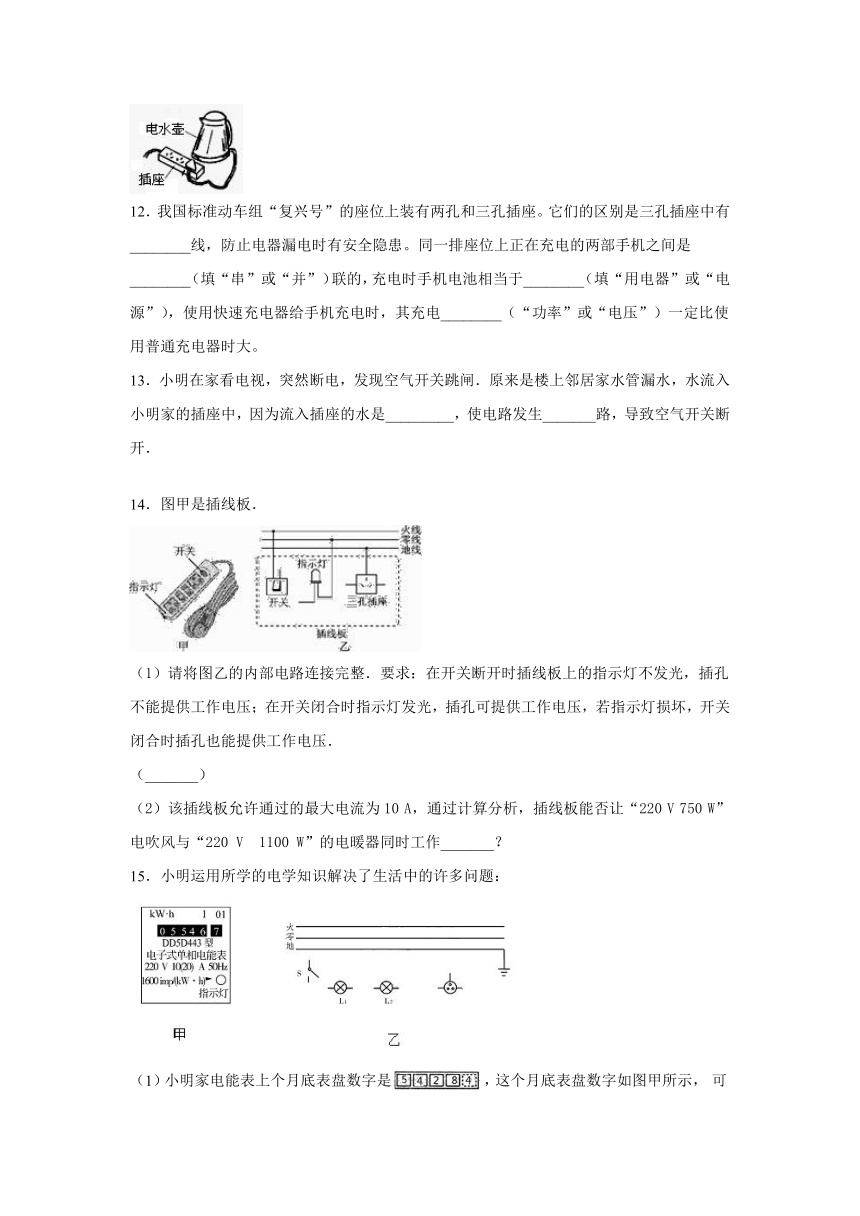

11．为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里．可能会导致电路__________，使空气开关跳闸．
12．我国标准动车组“复兴号”的座位上装有两孔和三孔插座。它们的区别是三孔插座中有________线，防止电器漏电时有安全隐患。同一排座位上正在充电的两部手机之间是________（填“串”或“并”）联的，充电时手机电池相当于________（填“用电器”或“电源”），使用快速充电器给手机充电时，其充电________（“功率”或“电压”）一定比使用普通充电器时大。
13．小明在家看电视，突然断电，发现空气开关跳闸．原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是_________，使电路发生_______路，导致空气开关断开．
14．图甲是插线板．
（1）请将图乙的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．
（_______）
（2）该插线板允许通过的最大电流为10 A，通过计算分析，插线板能否让“220 V 750 W”电吹风与“220 V 1100 W”的电暖器同时工作_______？
15．小明运用所学的电学知识解决了生活中的许多问题：

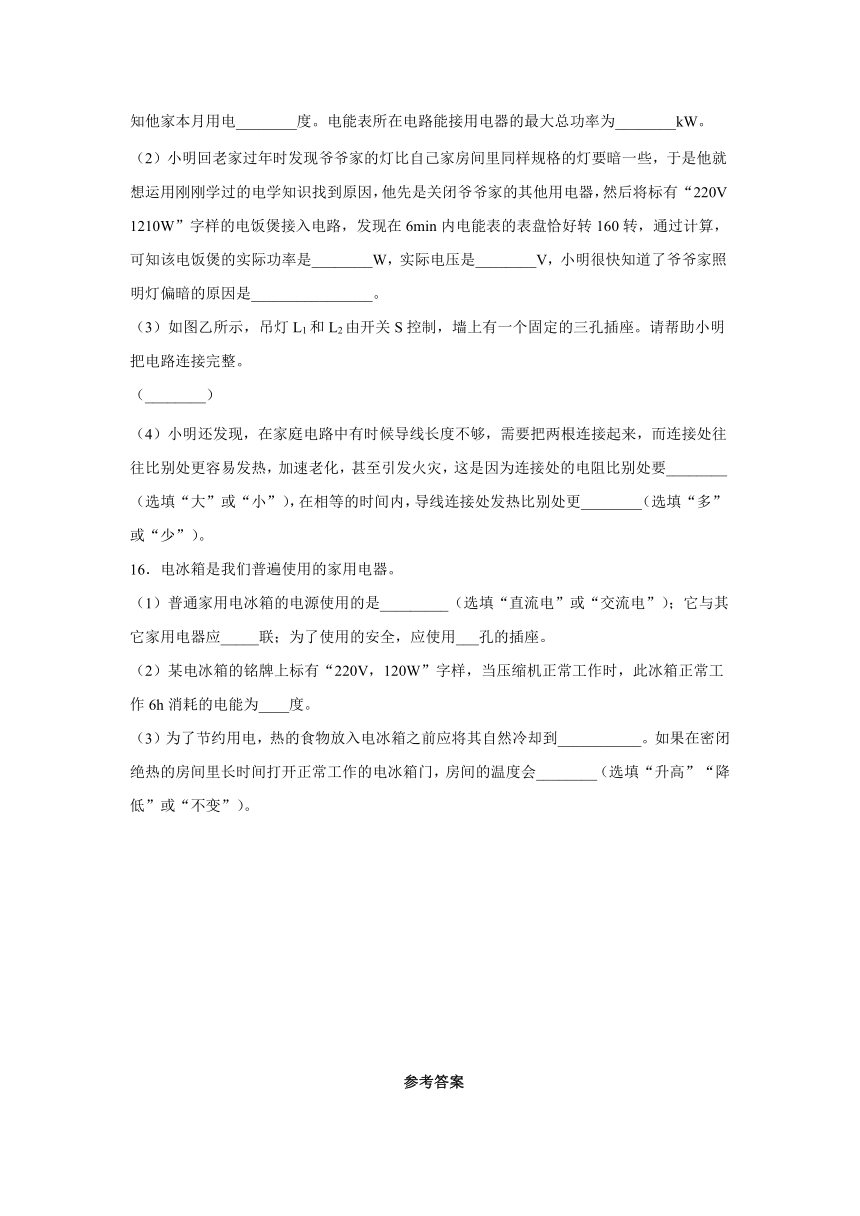

（1）小明家电能表上个月底表盘数字是，这个月底表盘数字如图甲所示， 可知他家本月用电________度。电能表所在电路能接用电器的最大总功率为________kW。
（2）小明回老家过年时发现爷爷家的灯比自己家房间里同样规格的灯要暗一些，于是他就想运用刚刚学过的电学知识找到原因，他先是关闭爷爷家的其他用电器，然后将标有“220V 1210W”字样的电饭煲接入电路，发现在6min内电能表的表盘恰好转160转，通过计算，可知该电饭煲的实际功率是________W，实际电压是________V，小明很快知道了爷爷家照明灯偏暗的原因是________________。
（3）如图乙所示，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座。请帮助小明把电路连接完整。
（________）
（4）小明还发现，在家庭电路中有时候导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚至引发火灾，这是因为连接处的电阻比别处要________ （选填“大”或“小”），在相等的时间内，导线连接处发热比别处更________（选填“多” 或“少”）。
16．电冰箱是我们普遍使用的家用电器。
（1）普通家用电冰箱的电源使用的是_________（选填“直流电”或“交流电”）；它与其它家用电器应_____联；为了使用的安全，应使用___孔的插座。
（2）某电冰箱的铭牌上标有“220V，120W”字样，当压缩机正常工作时，此冰箱正常工作6h消耗的电能为____度。
（3）为了节约用电，热的食物放入电冰箱之前应将其自然冷却到___________。如果在密闭绝热的房间里长时间打开正常工作的电冰箱门，房间的温度会________（选填“升高”“降低”或“不变”）。
参考答案
1．B
【解析】
根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决。
A. 电烤箱接入三孔插座能使电烤箱金属外壳接地，防止由于烤箱的外壳带电而使得人发生触电事故，故A正确，不符合题意；
B. 在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故B错误，符合题意；
C. 由于并联电路中的各个用电器是互不影响的，所以电饭煲接入电路后与电灯是并联的，故C正确，不符合题意；
D. 站在地上的人接触A点（火线）是会触电的，故D正确，不符合题意。
2．D
【解析】
根据题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮；这说明两开关共同控制电路，即为串联，故D符合题意。
3．B
【解析】
空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大。
A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；
B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，故B符合题意；
C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故C不符合题意；
D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故D不符合题意。
4．C
【解析】
(1)电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
(2)插座中的两个线头相碰，会造成短路，从而造成电流过大，引起家庭电路中空气开关跳闸；
(3)开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
(4)户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是(1)(2)。
5．C
【解析】
A．由U＝IR可知，导体两端的电压除了与电阻R有关外，还与通过导体的电流I有关；所以，导体的电阻越大，这段导体两端的电压不一定越高，故A错误；
B．导体的电阻与材料、长度、横截面积和温度有关，在材料、长度、温度相同，粗导线的电阻一定小，故B错误；
C．通常情况下人体和大地都容易导电，属于导体，故C正确；
D．用铅锑合金做保险丝主要是因为它的电阻率大、熔点低，这样可在电流过大时自动熔断，而不是用镍铬合金做保险丝，故D错误。
6．C
【解析】
A．插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故A不符合题意；
BC．正常发光的三盏灯中突然有两盏灯L2、L3熄灭，L1发光，说明AB之间没有断路，试电笔插进插座的两孔，氖管均发光，说明进户的零线BC之间断了，故C符合题意，B不符合题意；
D．进户的零线CD之间断了，试电笔插进插座的两孔，应只有一个孔氖管发光，故D不符合题意。
7．B
【解析】
A．只有不高于36V的电压，对人体才是安全的，故A错误；
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；
C．人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误。
8．C
【解析】
由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的。
9．B
【解析】
A．根据题意知道，在插上洗衣机（开关未闭合）的插头前，电灯和电热器都在正常工作，在插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，则说明电路中干路上有断路，又因为用测电笔测试插座的左右两孔，氖管都发光，则说明两孔与火线是连通的，又发现只有一根熔丝熔断了，故只能是零线上的断了，故A正确；
B．由图知道，当断开S1 、S2，再用测电笔检测三线插座的左右两孔时，由于只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B错误；
C．当只断开S1时，由于开关S1 的上接线柱与火线相连，所以，测电笔的氖管发光，由于开关S1的下接线柱会通过电热器与火线相连，所以，测电笔的氖管也会发光，故C正确；
D．当只断开S2时，由于开关S1 的上、下接线柱都与火线相连，所以测电笔的氖管发光，故D正确．综上所述，只有B分析错误，故选B．
10．C
【解析】
A. 说法错误，只有合适的保险丝才能起到保护作用； B. 说法错误，小了容易造成断电； C. 说法正确； D. 说法错误，应先检查故障的原因。故选C.
11．火 短路
【解析】
电灯的开关与火线相连，这样开关断开，灯泡不工作时，灯泡上就不再与火线相通，起到安全的作用；由于水是导体，故容易将插座里的火线与零线直接连通，从而造成短路的故障。
12．接地（地） 并 用电器 功率
【解析】
三孔插座中右边和左边的孔分别与火线、零线相连，上孔应与应与大地连接，可防止有用电器外壳带电而使得人触电；各家用电器之间是并联时，各家用电器都正常工作，并且互不影响；电池充电的过程中，消耗电能，得到化学能，放电时，化学能转化为电能；根据分析。
[1]“复兴号”动车组座位上装有两孔和三孔插座，三孔插座中有地线，防止电器漏电时有安全隐患。
[2]各手机都正常工作，并且互不影响，则同一排座位上正在充电的两部手机之间是并联的。
[3]给手机电池充电，该手机电池消耗电能，则相当于用电器，最终变成电池内部的化学能。
[4]使用快速充电器给手机充电时，即充电时间短，根据可知，其充电功率一定比使用普通充电器时大。
13．导体 短
【解析】
纯水是绝缘体，但生活中的水都含有一些导电的粒子，是导体，所以湿物体一般为导体；插座内流入水后，因为水是导体，使火线和零线不经用电器而连接在一起，发生了短路，导致空气开关跳闸。
14．（1） （2）可以让电吹风和电暖器同时工作．
【解析】
（1）分析题意可知，指示灯和插座之间是并联的，开关同时控制指示灯和插座，开关接在指示灯、插座和火线之间使用更安全；三孔插座的接线是左孔接零线，右孔接火线，上孔接地线，如图所示：
（2）电吹风与电暖器的总功率为：
，
根据得，同时工作时的电流为：
；
所以可以让电吹风和电暖器同时工作．
15．118.3 4.4 1000 200 实际电压小于额定电压 大 多
【解析】
(1)[1]小明家本月用电
，
即118.3度；
[2]由电能表参数可知，电能表允许通过的最大电流为20A，则电能表所在电路能接用电器的最大总功率为
；
(2)[3]由电能表参数可知电路每消耗一度电，指示灯闪烁1600次，测电饭锅6min内电能表的表盘恰好转160转，所以电饭锅消耗的电能
，
则电饭锅的实际功率为
；
[4][5]由可得电饭锅的电阻
，
由可得电饭锅两端的实际电压
；
因此，爷爷家照明灯偏暗的原因是实际电压低于额定电压；
(3)[6]两个灯泡先并联后再与开关串联接入电路，为了安全，开关应接在火线与灯泡之间，插座与灯泡并联在电路中，其插孔接线原则为“左零右火上接地”，如图所示：
(4)[7][8]连接处的电阻比别处要大，由Q=I2Rt可知，在相等的时间内，导线连接处发热比别处更多。
16．交流电 并 三 0.72 室温 升高
【解析】
(1)[1]我国家庭电路中用的是交流电，所以，普通家用电冰箱的电源使用的是交流电；
[2]家庭电路中各用电器工作时互不影响，所以，冰箱与其它家用电器应是并联的；
[3]电冰箱有金属外壳，为了使用的安全，应使用三孔的插座；
(2)[4]由W=Pt知道，当压缩机正常工作时，此冰箱一昼夜正常工作6h消耗的电能是：
W=Pt=0.12kW×6h=0.72kW?h=0.72度；
(3)[5]热的食物放入电冰箱之前应将其自然冷却到室温，这样有利用节能；
[6]由于电冰箱在工作时，会将内部的热量，通过致冷剂搬送到外部，散发到室内，如果在密闭的房间里长时间打开电冰箱门，因密闭房间内电流做功的原因，房间的温度不仅不会降低，反而要升高。
