(共26张PPT)
第2节 描述交变电流的物理量

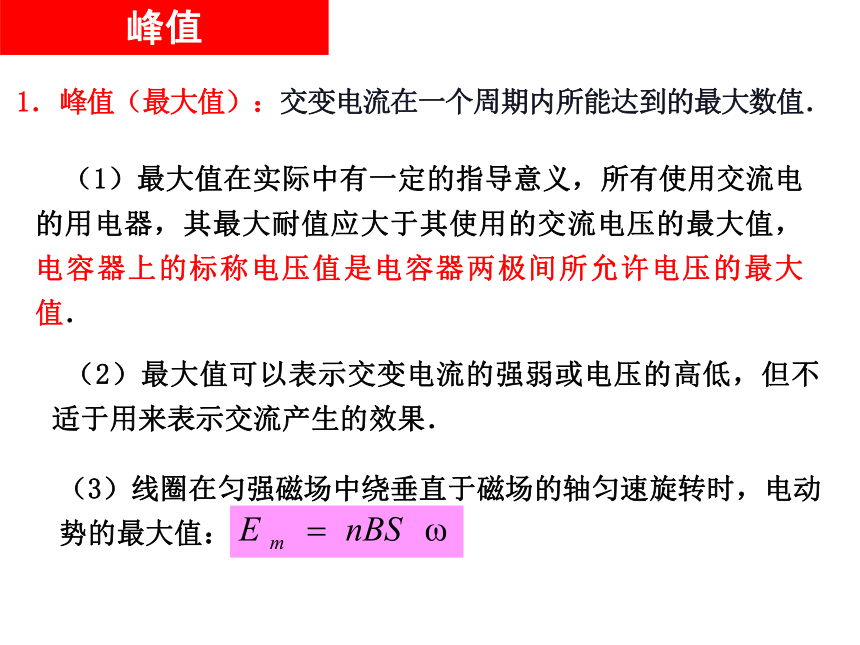

峰值
1．峰值（最大值）：交变电流在一个周期内所能达到的最大数值．
（1）最大值在实际中有一定的指导意义，所有使用交流电的用电器，其最大耐值应大于其使用的交流电压的最大值，电容器上的标称电压值是电容器两极间所允许电压的最大值．
（2）最大值可以表示交变电流的强弱或电压的高低，但不适于用来表示交流产生的效果．
（3）线圈在匀强磁场中绕垂直于磁场的轴匀速旋转时，电动势的最大值：

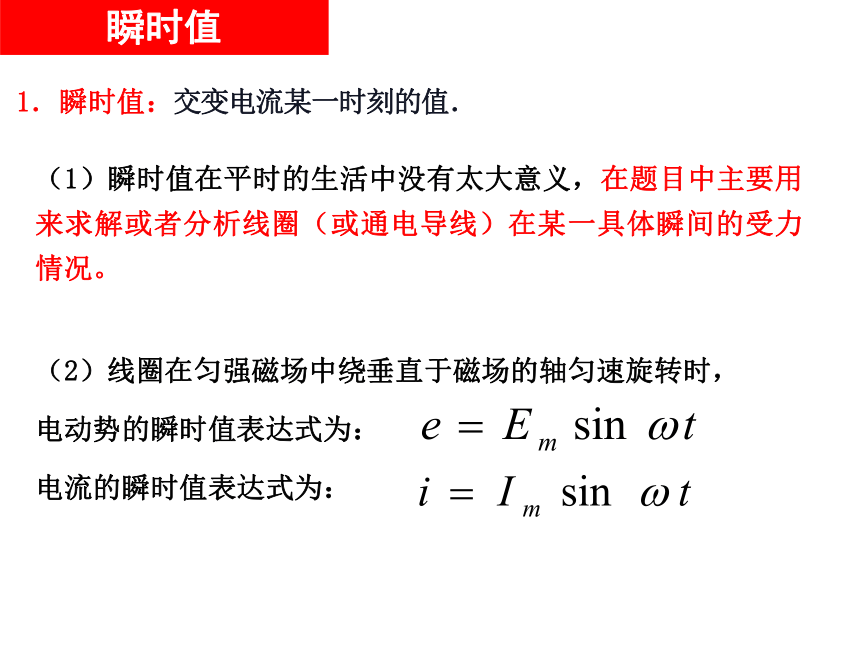

瞬时值
1．瞬时值：交变电流某一时刻的值．
（1）瞬时值在平时的生活中没有太大意义，在题目中主要用来求解或者分析线圈（或通电导线）在某一具体瞬间的受力情况。
（2）线圈在匀强磁场中绕垂直于磁场的轴匀速旋转时，
电动势的瞬时值表达式为：
电流的瞬时值表达式为：

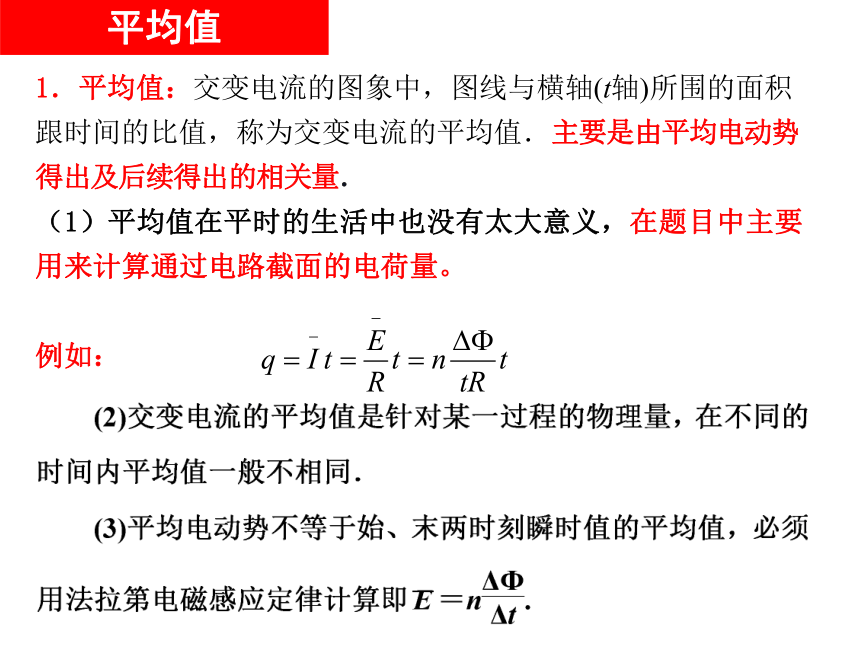

平均值
1．平均值：交变电流的图象中，图线与横轴(t轴)所围的面积跟时间的比值，称为交变电流的平均值．主要是由平均电动势得出及后续得出的相关量．
（1）平均值在平时的生活中也没有太大意义，在题目中主要用来计算通过电路截面的电荷量。
例如：

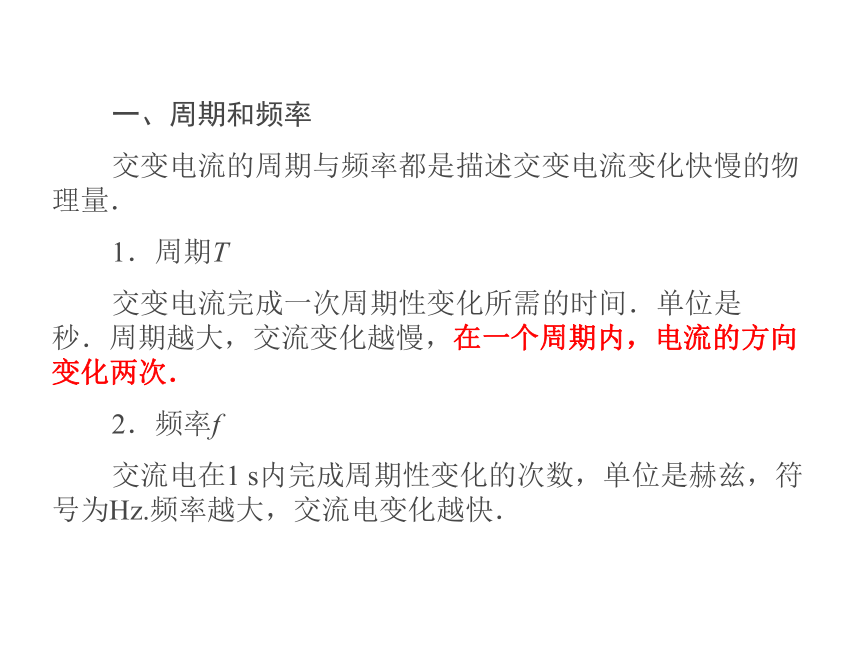

一、周期和频率
交变电流的周期与频率都是描述交变电流变化快慢的物理量．
1．周期T
交变电流完成一次周期性变化所需的时间．单位是秒．周期越大，交流变化越慢，在一个周期内，电流的方向变化两次．
2．频率f
交流电在1 s内完成周期性变化的次数，单位是赫兹，符号为Hz.频率越大，交流电变化越快．

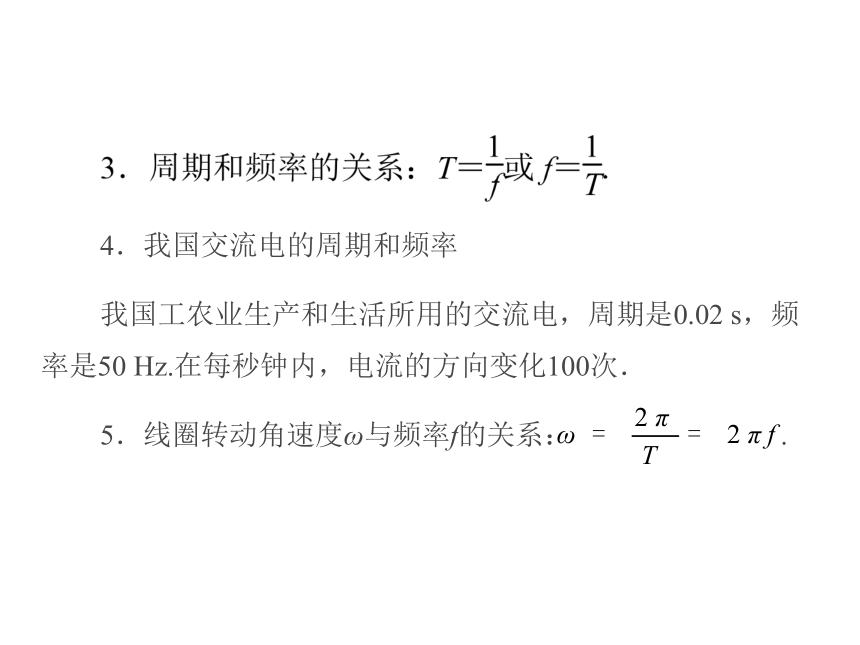

4．我国交流电的周期和频率
我国工农业生产和生活所用的交流电，周期是0.02 s，频率是50 Hz.在每秒钟内，电流的方向变化100次．
5．线圈转动角速度ω与频率f的关系： .

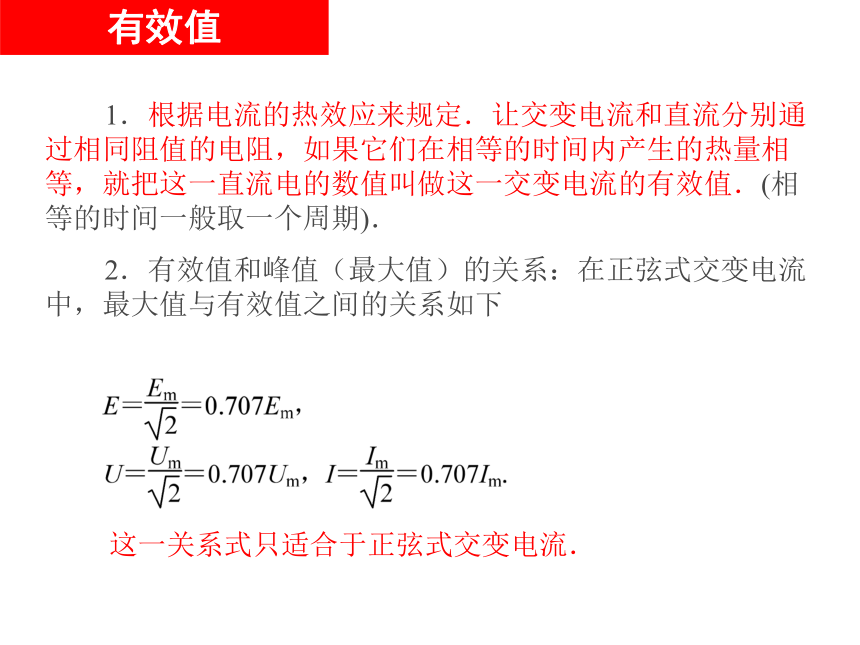

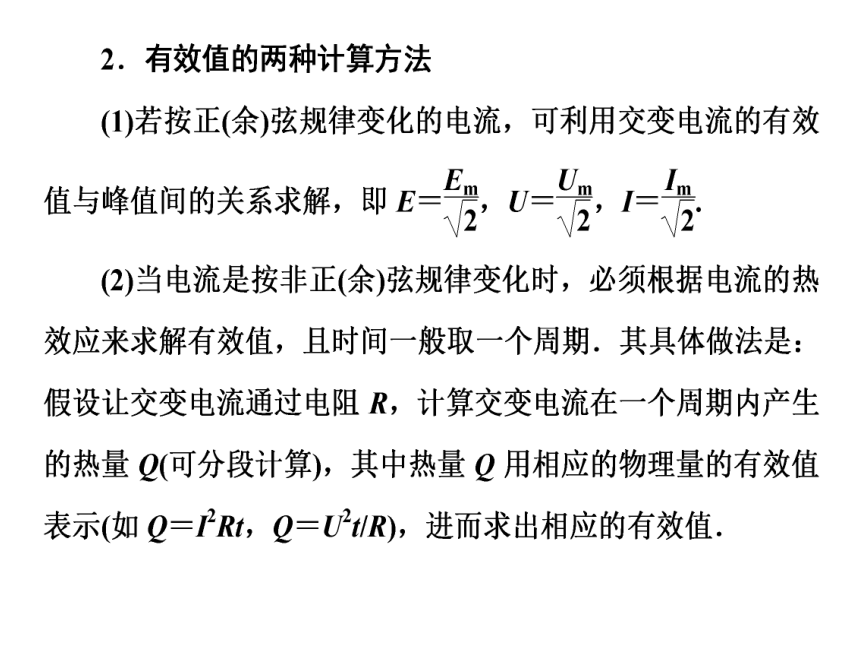

1．根据电流的热效应来规定．让交变电流和直流分别通过相同阻值的电阻，如果它们在相等的时间内产生的热量相等，就把这一直流电的数值叫做这一交变电流的有效值．(相等的时间一般取一个周期)．
2．有效值和峰值（最大值）的关系：在正弦式交变电流中，最大值与有效值之间的关系如下
这一关系式只适合于正弦式交变电流．
有效值

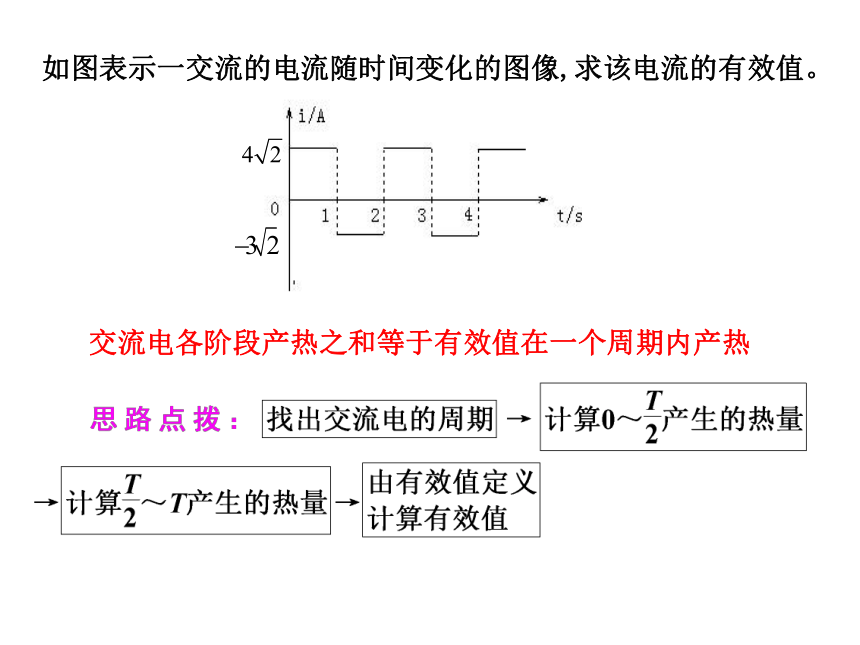

如图表示一交流的电流随时间变化的图像,求该电流的有效值。
交流电各阶段产热之和等于有效值在一个周期内产热
如图所示为一交变电流的图象，则该交变电流的有效值为多大？
如图所示是一交变电流的i－t图象，则该交变电流的有效值为( )
3．几种常见交变电流有效值的计算
有效值的几点说明：
1、在计算交变电流通过导体的电功、热量和电功率时，要用交变电流的有效值。
2、保险丝的熔断电流为有效值。
3、在交流电路中，电压表、电流表、功率表等电工仪表的示数均为交变电流的有效值．在没有具体说明的情况下，所给出的交变电流的电压、电流及电功率指的都是有效值．。
4、我国民用照明电压220V和动力电压380V都是指有效值。
5、若无特别说明，通常所说的交变电流的电压、电流、电动势都是指有效值。
5、图中两交变电流通过相同的电阻R。求：
（1）分别写出它们的有效值、周期和频率。（2）计算它们在R上产生的功率之比。
（2）P甲:P乙＝I12R:I22R＝（I1／I2）2＝1:2
二、交变电流的四值对比
如图所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度ω＝2π rad/s，外电路电阻R ＝ 4Ω，求：
答案：(1)3.14 V (2)1.57 V (3)2.6 V (4)1.78 V (5)0.99 J (6)0.086 6 C
交变电流的有效值是不是其在某一段时间内的平均值？
如下图所示的是表示一交变电流通过阻值为10 Ω的电阻R时电流随时间变化的图象，则该电流的有效值为________A，电阻R的热功率为________W，在一个周期内电流做功________J.
一正弦交流电的电压随时间变化的规律如图所示．由图可知( )
A．该交流电的电压瞬时值的表达式为u＝100 sin(50t)V
B．该交流电的频率为25 Hz
C．该交流电的电压的有效值为50V
D．若将该交流电压
加在阻值R＝100 Ω的电
阻两端，则电阻消耗的
功率为50 W
BCD
