人教版九年级物理 19.1家庭电路 达标作业（解析版）

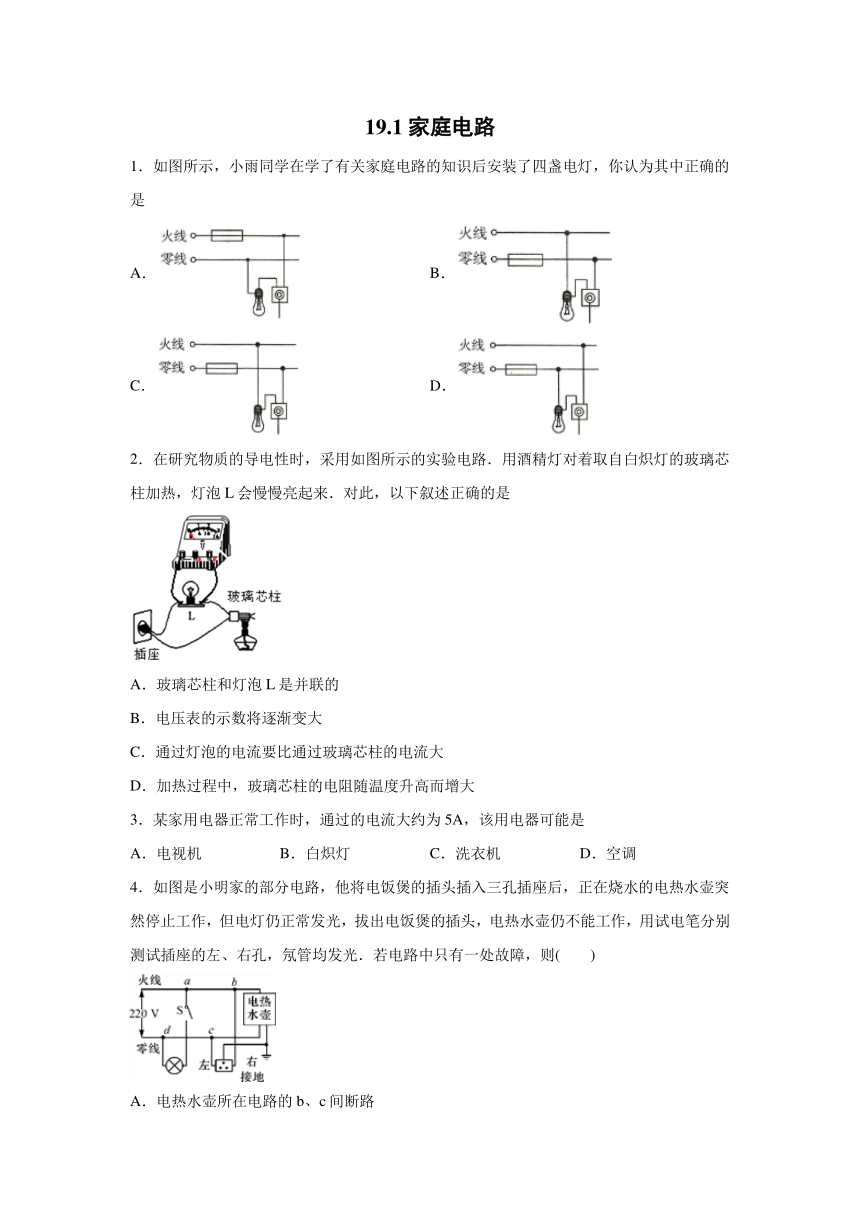

19.1家庭电路
1．如图所示，小雨同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A． B．
C． D．
2．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是

A．玻璃芯柱和灯泡L是并联的???
B．电压表的示数将逐渐变大
C．通过灯泡的电流要比通过玻璃芯柱的电流大???
D．加热过程中，玻璃芯柱的电阻随温度升高而增大
3．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是
A．电视机 B．白炽灯 C．洗衣机 D．空调
4．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )

A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路

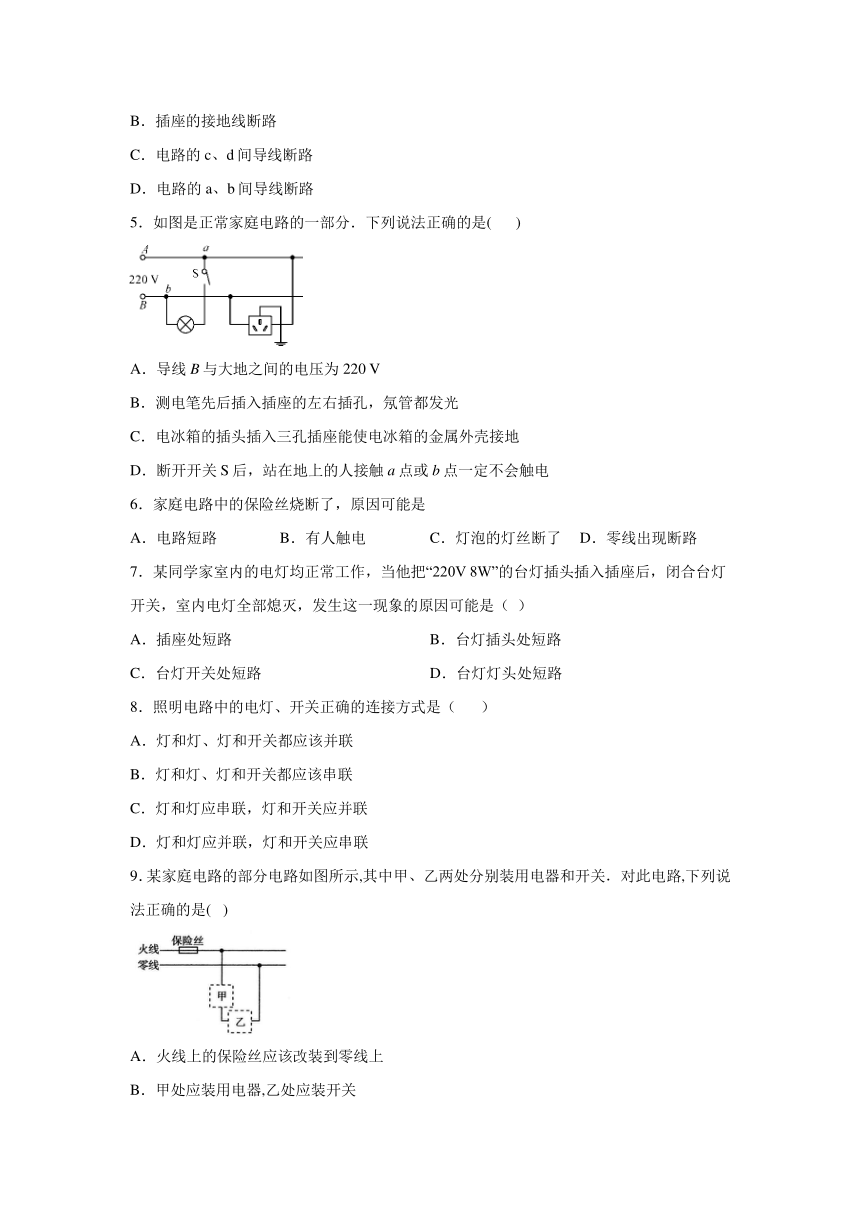

5．如图是正常家庭电路的一部分．下列说法正确的是( )

A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
6．家庭电路中的保险丝烧断了，原因可能是
A．电路短路 B．有人触电 C．灯泡的灯丝断了 D．零线出现断路
7．某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯插头处短路
C．台灯开关处短路 D．台灯灯头处短路
8．照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
9．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替

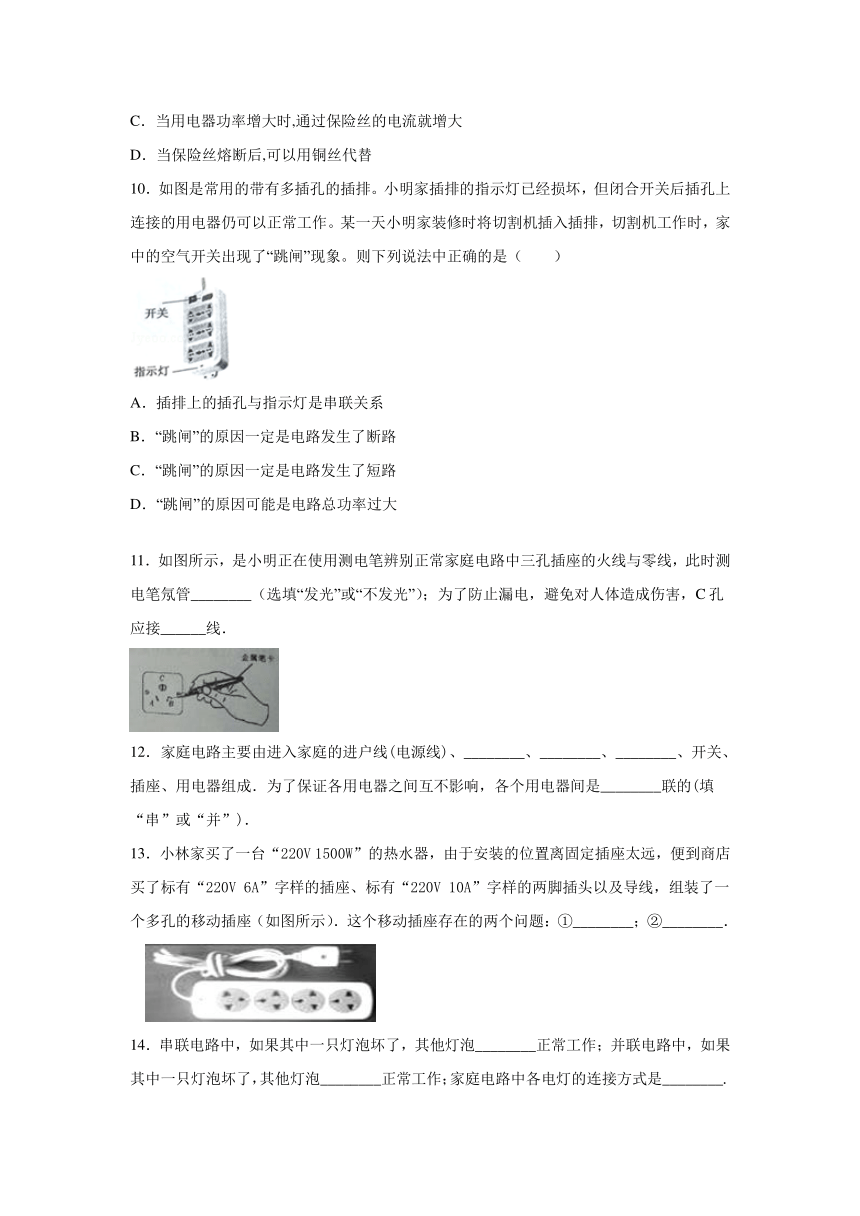

10．如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（　　）

A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大

11．如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线．

12．家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)．
13．小林家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座（如图所示）．这个移动插座存在的两个问题：①________；②________．

14．串联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡________正常工作；家庭电路中各电灯的连接方式是________.

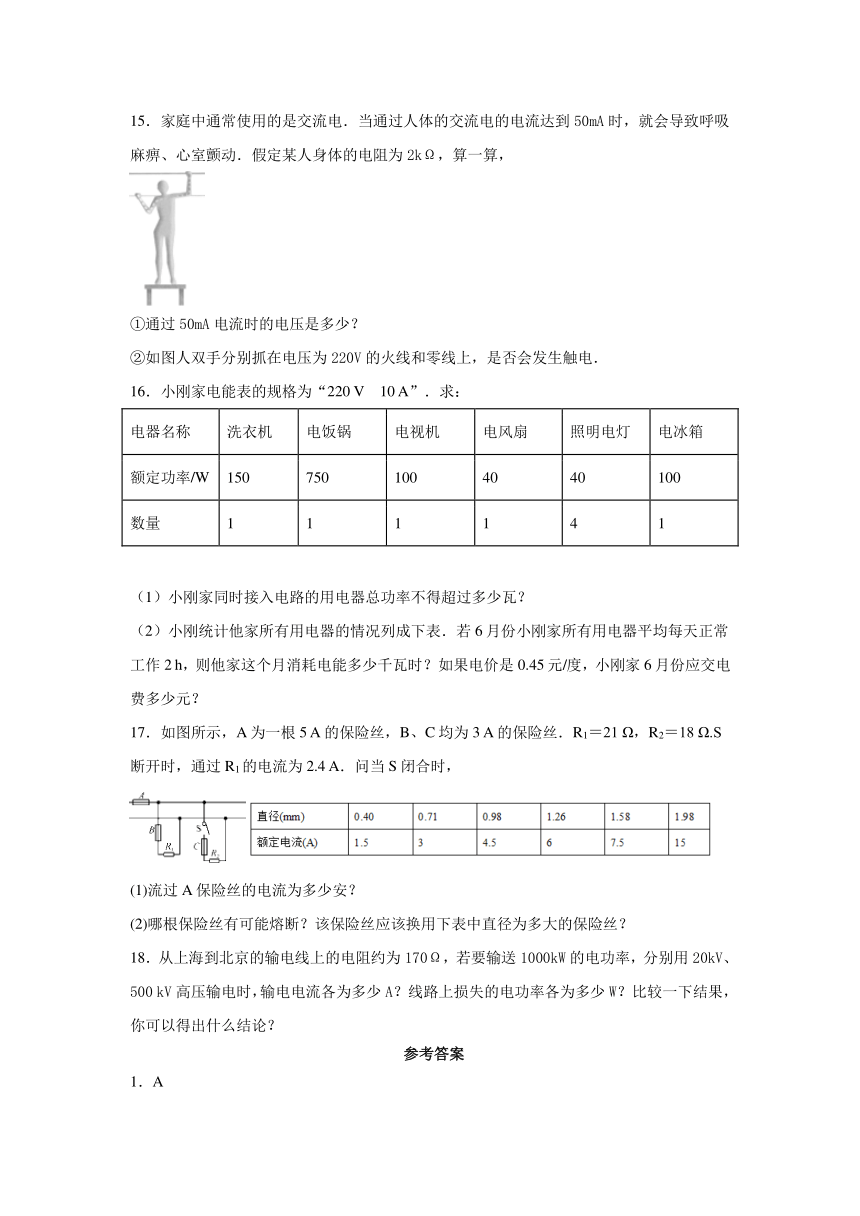

15．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，

①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
16．小刚家电能表的规格为“220 V　10 A”．求：
电器名称 洗衣机 电饭锅 电视机 电风扇 照明电灯 电冰箱
额定功率/W 150 750 100 40 40 100
数量 1 1 1 1 4 1

（1）小刚家同时接入电路的用电器总功率不得超过多少瓦？
（2）小刚统计他家所有用电器的情况列成下表．若6月份小刚家所有用电器平均每天正常工作2 h，则他家这个月消耗电能多少千瓦时？如果电价是0.45元/度，小刚家6月份应交电费多少元？
17．如图所示，A为一根5 A的保险丝，B、C均为3 A的保险丝．R1＝21 Ω，R2＝18 Ω.S断开时，通过R1的电流为2.4 A．问当S闭合时，

(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该保险丝应该换用下表中直径为多大的保险丝？
18．从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
参考答案
1．A
【解析】
保险丝只是在火线上接一根，如果在零线上接一根保险丝，若电流过大零线保险丝熔断，用电器还与火线相连，人接触用电器会发生触电事故。火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全。故A项正确，符合题意。
2．B
【解析】
观察实验电路可见玻璃芯柱和灯泡L是串联的，A选项错误；由题意知温度越高，玻璃芯柱电阻越小，电路中电流越大，灯泡两端电压越高，电压表的示数将越来越大，B选项正确．串联电路中电流处处相等，C选项错误；加热过程中，玻璃芯柱的电阻随温度升高而减小，D选项错误．
3．D
【解析】
解：家用电器的额定电压都是220V，根据P=UI得，工作电流为5A的用电器的电功率是1100W．
A、电视机的电功率约为100W；
B、白炽灯的电功率约为60W；
C、洗衣机的电功率约为200W；
D、空调的电功率约为1000W；
所以空调正常工作时，通过的电流大约为5A．
4．C
【解析】
电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C。
5．C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
6．A
【解析】
A、根据得，电路短路时电阻很小，电压不变，电流很大，会熔断保险丝，符合题意；
B、有人触电，是有电流通过人体，不会使电路中的电流过大，不会使保险丝熔断；
C、灯泡的灯丝断，通过灯丝的电流为0，不会使电路中的电流过大，不会使保险丝熔断；
D、零线出现断路，使电路中的电流为0，不会使保险丝熔断．
所以选A．
7．D
【解析】
A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故A错；
B、若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故B错；
C、若是开关中的两个接头短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故C错；
D、若是台灯灯座的两个接头短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故D正确．
8．D
【解析】
由于并联电路中的各个用电器是互不影响的，所以家庭电路中的灯和灯之间必须是并联的；同时由于灯的开关控制灯，所以其开关应该与灯是串联的。故D符合题意，ABC不符合题意。
9．C
【解析】
A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．
10．D
【解析】
A、插排上的插孔与指示灯是并联的，故A错误；BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。故选：D。
点睛：插座中接入的所有用电器是并联的，开关处于干路上；电流过大的原因是短路或总功率过大。
11．不发光 地
【解析】
根据三孔插座的接法可知，B孔接的是零线，所以测电笔氖管不发光；使用带金属外壳的用电器时，为了防止漏电，避免对人体造成伤害，C孔应接地线．
12．电能表 总开关 保险丝 并
【解析】
家庭电路主要由进入家庭的进户线、电能表、总开关、保险丝、开关、插座、用电器组成． 为了保证各用电器之间互不影响，各个用电器间是并联的。
13．插座允许通过的电流小于热水器正常工作时的电流； 从安全用电来说，两脚插头没有接地线。
【解析】
插座允许通过的电流要大于或等于热水器正常工作时通过的电流。一台“220V?1500W”的热水器；由功率公式计算出热水器工作时的电流，与标有“220V?10A”字样的插座的允许通过的最大电流相比较。知道二脚插头没有接地线，不安全。
热水器的额定电流，而多功能插座的额定电流为6A，即热水器的额定电流大于了多功能插座的额定电流，会造成用电事故的；热水器是金属外壳，应通过三孔的插头接地线，两脚插头没有接地线。
故答案为：①插座允许通过的电流小于热水器正常工作时的电流；②从安全用电来说，两脚插头没有接地线。
14．不能 能 并联
【解析】
串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作，故串联电路中，如果其中有一只灯泡坏了，其他灯泡不能正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡能正常工作；
家庭用电中的电灯的连接方式是并联，各个用电器是能够独立工作的．
15．100V；人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
【解析】
由I=得,U=IR=50×10?3A×2×1000Ω=100V；
人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电。
16．（1）2200　（2）78　（3）35.1
【解析】
(1)已知电能表的额定电压和额定电流,根据公式P=UI可求小刚家电路的用电器最大功率.
(2)根据所给信息计算出他家用电器的总功率,再利用公式W=Pt计算6月份消耗的电能,已知电费的单价,可求小刚家6月份应交电费.
(1)用电器的总功率P=UI=220V×10A=2200W.
所以小刚家同时接入电路的用电器总功率不得超过2200W.
(2)根据题意
P总=150W+750W+100W+40W+40W×4+100W=1.3kW,
6月份共30天,用电器工作的总时间t=2h×30=60h
一共消耗电能W=P总t=1.3kW×60h=70.8kWh
应交电费0.45元/度×70.8度=35.1元.
17．(1)5.2 A；(2)保险丝A会熔断；应选择直径为1.26 mm的保险丝．
【解析】
(1)由I＝可知,电源电压：U＝U1＝I1R1＝2.4A×21Ω＝50.4V，通过R2的电流：I2＝ ＝2.8A，因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流I＝I1+I2＝2.4A+2.8A＝5.2A；(2)根据表中数据和上述计算结果可知：I>5A,I1<3A.I2<3A，所以保险丝A会熔断，应选择直径为1.26mm的保险丝。
18． 50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【解析】
当时，电路中的电流为
电路上损失的电功率为
当时，电路中的电流为
电路上损失的电功率为
比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
答：输电电流分别为50A、2A，线路上损失的电功率分别为4.25×105W、680W，比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
