人教版九年级物理 19.3安全用电 达标作业（解析版）

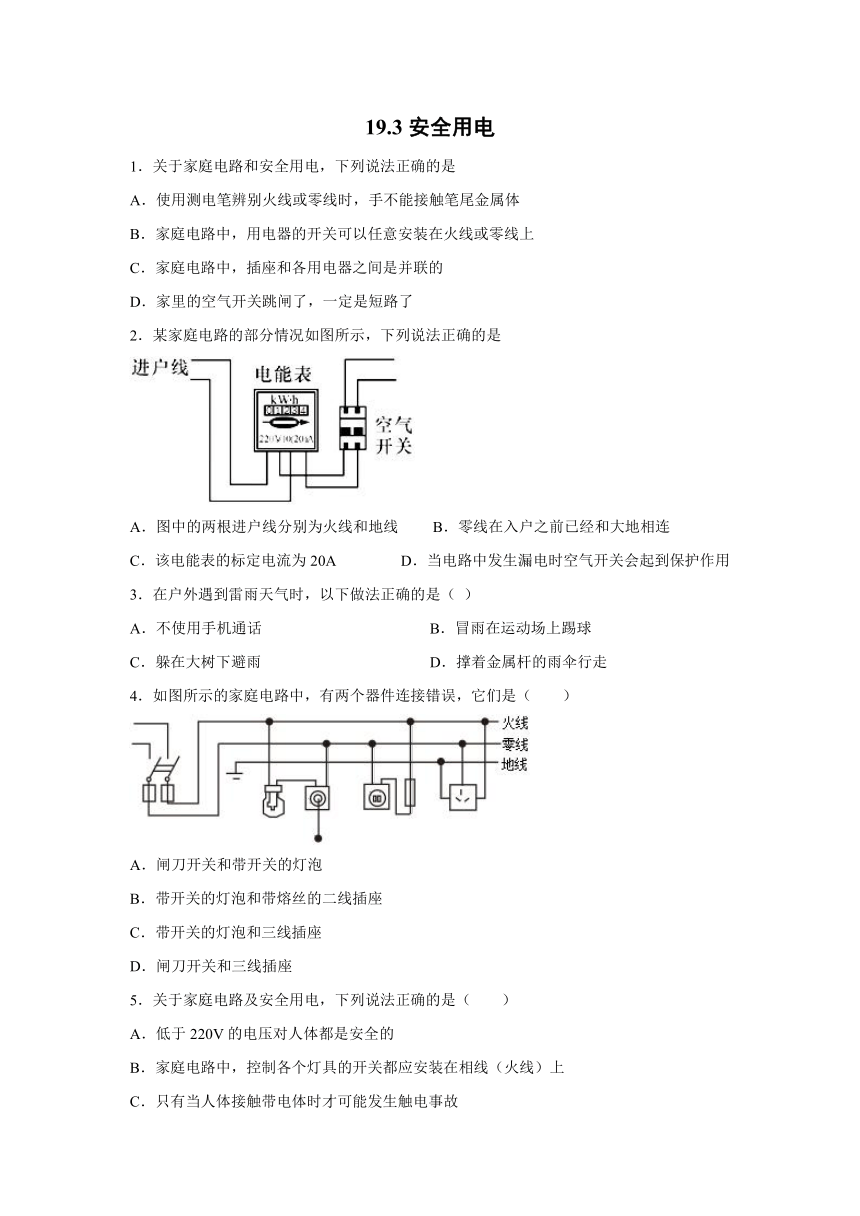

19.3安全用电
1．关于家庭电路和安全用电，下列说法正确的是
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．家庭电路中，用电器的开关可以任意安装在火线或零线上
C．家庭电路中，插座和各用电器之间是并联的
D．家里的空气开关跳闸了，一定是短路了
2．某家庭电路的部分情况如图所示，下列说法正确的是

A．图中的两根进户线分别为火线和地线?????????B．零线在入户之前已经和大地相连
C．该电能表的标定电流为20A?????????????????D．当电路中发生漏电时空气开关会起到保护作用
3．在户外遇到雷雨天气时，以下做法正确的是（ ）
A．不使用手机通话 B．冒雨在运动场上踢球
C．躲在大树下避雨 D．撑着金属杆的雨伞行走
4．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）

A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
5．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联

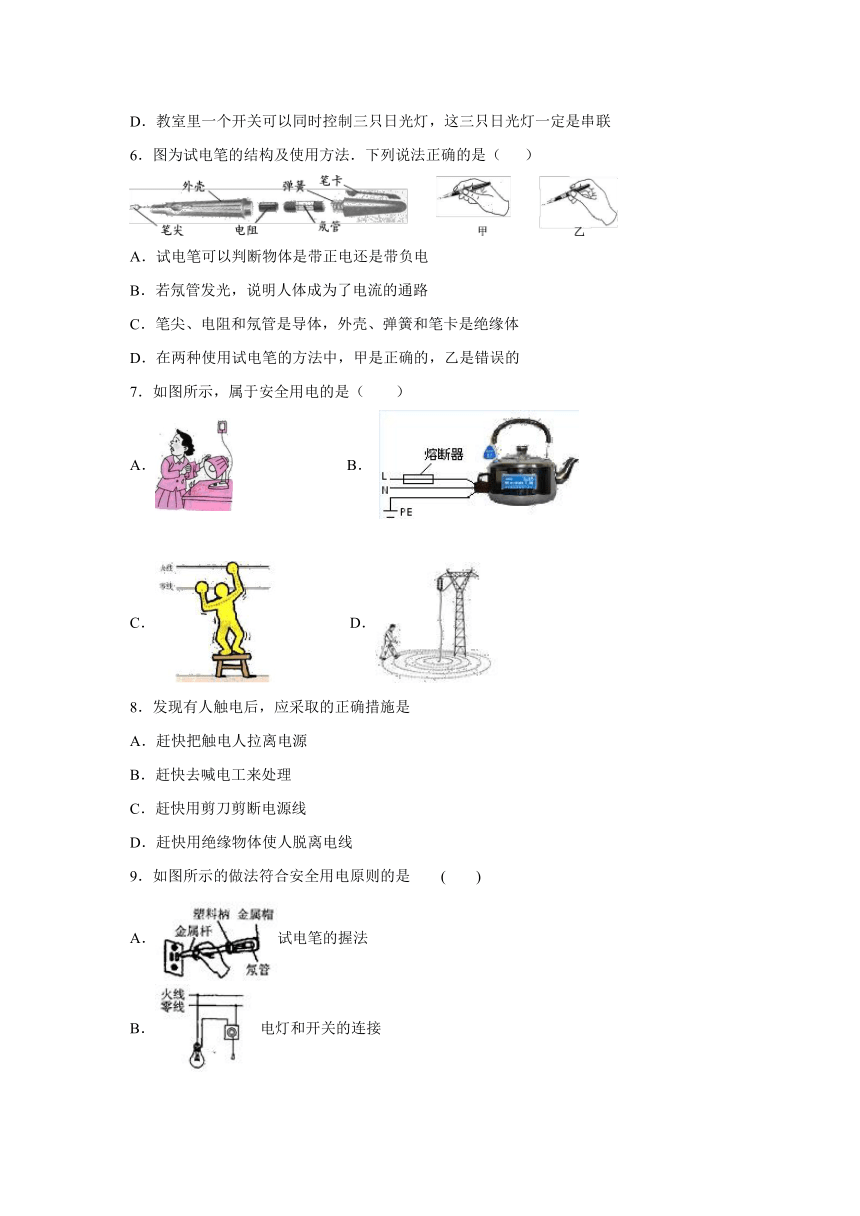

6．图为试电笔的结构及使用方法．下列说法正确的是（ ）

A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
7．如图所示，属于安全用电的是（ ）
A． B．

C． D．
8．发现有人触电后，应采取的正确措施是
A．赶快把触电人拉离电源
B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线
D．赶快用绝缘物体使人脱离电线

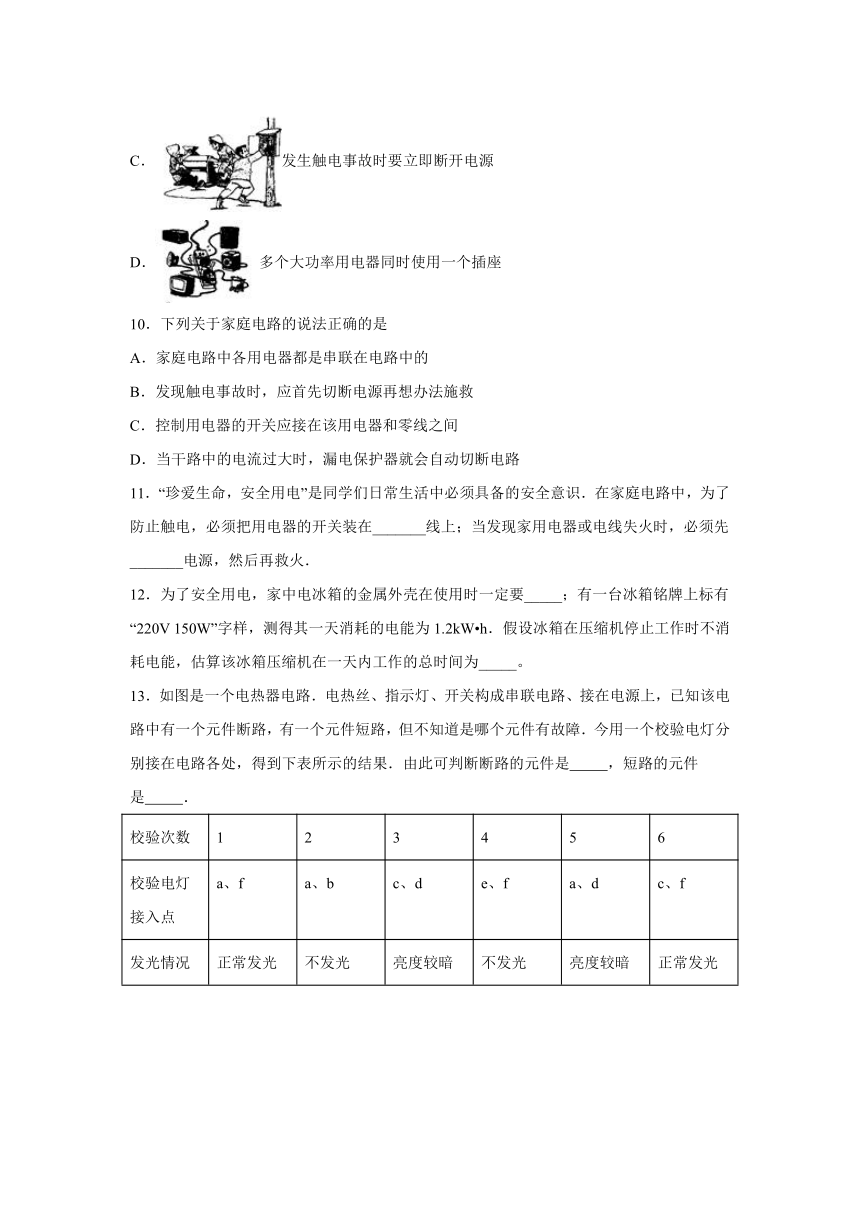

9．如图所示的做法符合安全用电原则的是 ( )
A．试电笔的握法
B．电灯和开关的连接
C．发生触电事故时要立即断开电源
D．多个大功率用电器同时使用一个插座
10．下列关于家庭电路的说法正确的是
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
11．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在_______线上；当发现家用电器或电线失火时，必须先_______电源，然后再救火．
12．为了安全用电，家中电冰箱的金属外壳在使用时一定要_____；有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW?h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为_____。

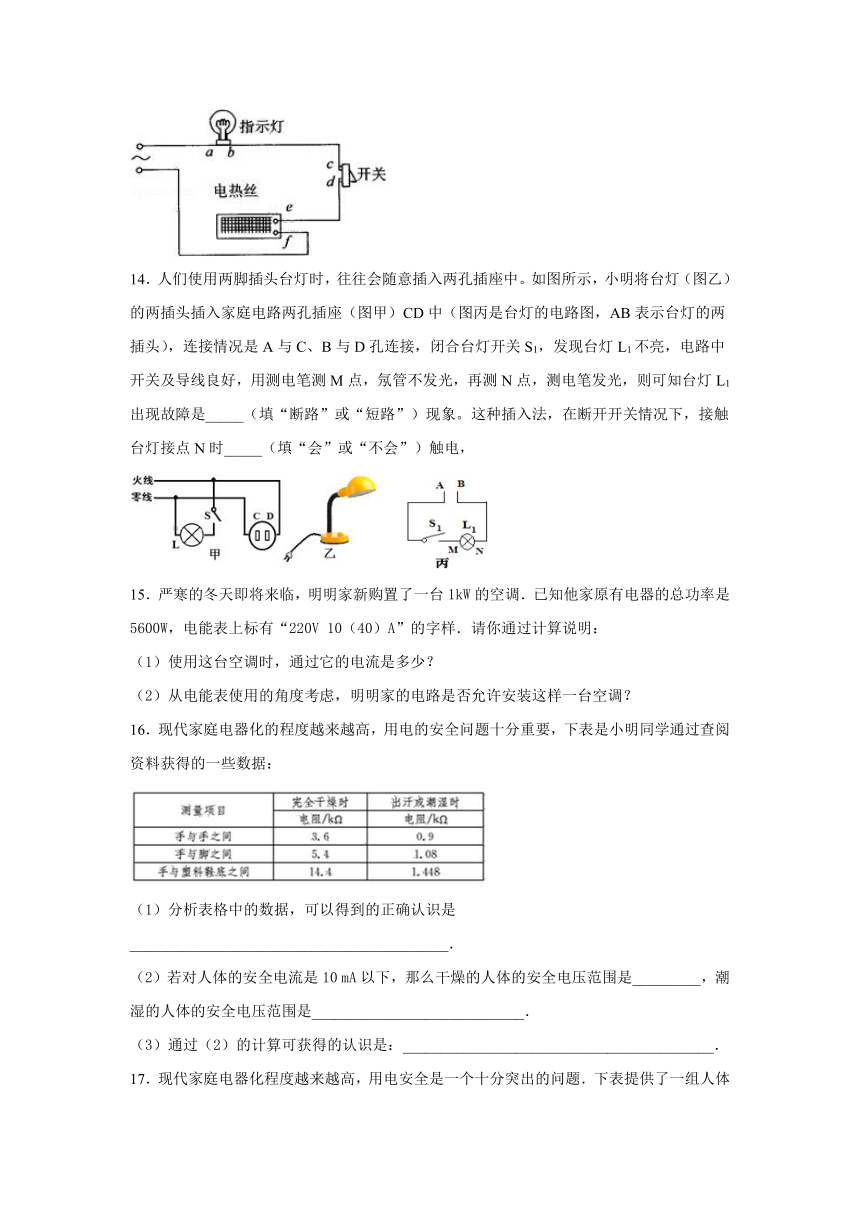

13．如图是一个电热器电路．电热丝、指示灯、开关构成串联电路、接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪个元件有故障．今用一个校验电灯分别接在电路各处，得到下表所示的结果．由此可判断断路的元件是 ，短路的元件是 ．
校验次数 1 2 3 4 5 6
校验电灯接入点 a、f
a、b
c、d
e、f
a、d
c、f

发光情况 正常发光 不发光 亮度较暗 不发光 亮度较暗 正常发光


14．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，

15．严寒的冬天即将来临，明明家新购置了一台1kW的空调．已知他家原有电器的总功率是5600W，电能表上标有“220V 10（40）A”的字样．请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
16．现代家庭电器化的程度越来越高，用电的安全问题十分重要，下表是小明同学通过查阅资料获得的一些数据：

（1）分析表格中的数据，可以得到的正确认识是__________________________________________．
（2）若对人体的安全电流是10 mA以下，那么干燥的人体的安全电压范围是_________，潮湿的人体的安全电压范围是____________________________．
（3）通过（2）的计算可获得的认识是：_________________________________________．

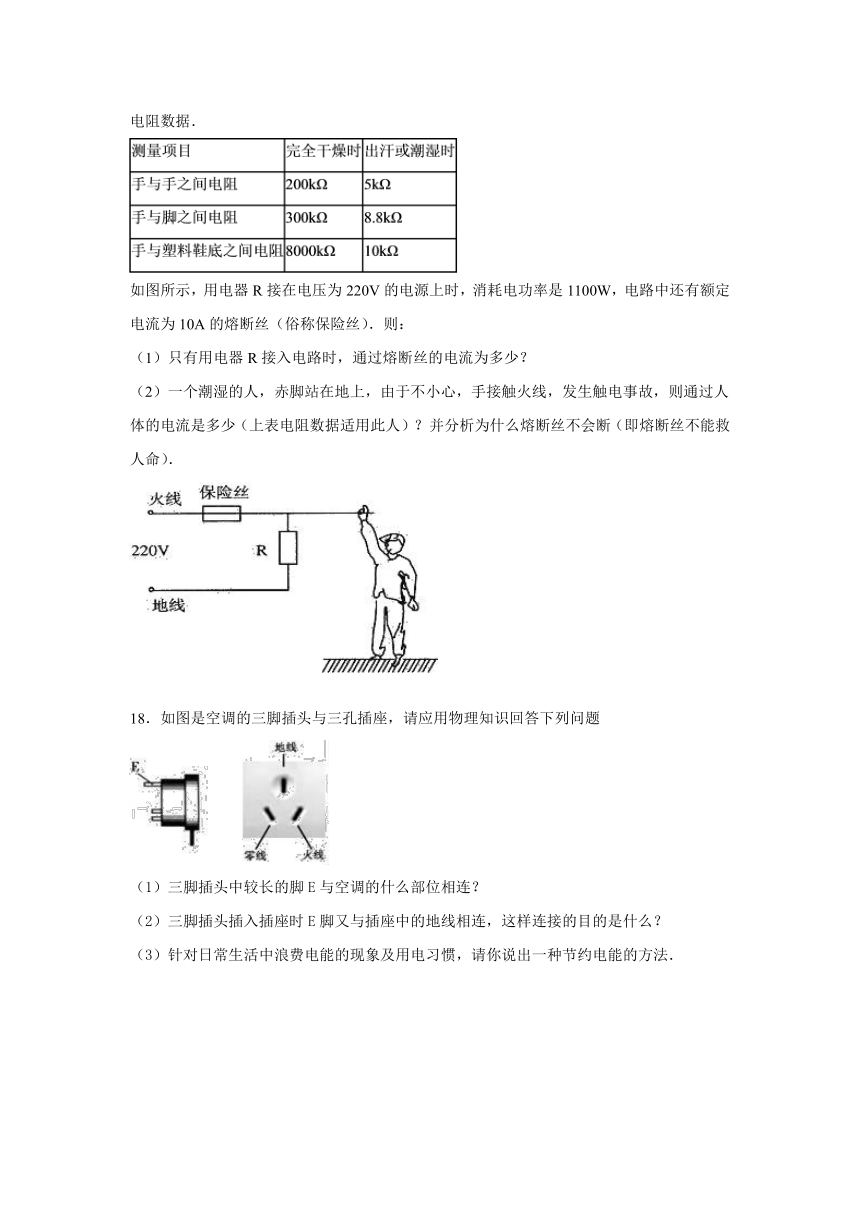

17．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．

如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．


18．如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题

（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）三脚插头插入插座时E脚又与插座中的地线相连，这样连接的目的是什么？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法．






参考答案
1．C
【解析】
使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，故A错误；为了安全用电，开关断开后，用电器应与火线断开，则控制用电器的开关必须接在火线上，故B错误；家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C正确；空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个：短路或总功率过大，故D错误，故选C。
2．B
【解析】
观察图中的电能表，可以获取的信息是额定电压为220V，额定最大电流是20A
A、进户线分为火线和零线，故A错误；
B、零线在入户之前已经和大地相连，故B正确；
C、电能表的标定电流为10A，额定最大电流为20A，故C错误；
D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，故D 错误．
3．A
【解析】
A．手机电磁波是雷电很好的导体，电磁波在潮湿大气中会形成一个导电性磁场，极易吸引刚形成的闪电雷击，符合题意；
B．冒雨在运动场上踢球，球场比较空旷，容易被雷击，不符合题意；
C．雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，不符合题意；
D．金属杆是导体，雷电会通过金属杆导入人体，造成触电，不符合题意；
4．C
【解析】
由于火线和大地间有220V电压，而零线和大地间没有电压，所以开关应接在火线一侧，这样断开开关时，就与火线断开连接了，避免发生触电事故，所以图中带开关的灯泡连接是错误的，三孔插座的接法是：上地、左零、右火，图中的接法也是错误的。
5．B
【解析】
A．只有不高于36V的电压，对人体才是安全的，故A错误；
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B正确；
C．人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C错误；
D．教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D错误。
6．B
【解析】
A. 试电笔可以判断火线和零线，故A错误；
B. 若氖管发光，说明有电流通过，是火线、测电笔、人体、大地成为了电流的通路，故B正确；
C. 笔尖、电阻、氖管、弹簧和笔卡都是导体，外壳是绝缘体，故C错误；
D. 手应该接触笔尾的笔卡，在所以两种使用试电笔的方法中，甲是错误的，乙是正确的，故D错误；
7．B
【解析】
A．灯具属于带电体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险，不符合题意；
B．当用电器的功率较大时，容易引起电路中的电流过大，引起火灾，因此要在用电器配套用的电线中的火线上安装熔断器，符合题意；
C．人体虽然站在绝缘体上，但是人的两只手同时接触了火线和零线，有电流通过人体，造成触电，不符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体。向掉落在地上的高压线头走进，容易造成跨步电压触电，不符合题意。
8．D
【解析】
当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、C不符合题意．D符合题意．
9．C
【解析】
A．试电笔的使用需要手接触笔尾的金属帽，不能接触笔尖，故A错误；
B．用电器的开关要接火线以保证灯熄灭时人接触灯泡不会触火线而中电，故B错误；
C．人触电后要先断电源后救人，故C正确；
D．多个大功率用电器使用同一个插座会造成电功率过大电流过大，可能会使导线发热过多而起火，故D错误；
10．B
【解析】
A．在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；
B．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；
C．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；
D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误．
11．火 切断
【解析】
开关控制用电器时，应接在用电器和火线之间，开关能控制用电器，而且断开开关能切断火线，使用电器更安全；当发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生．
12．接地8h
【解析】
(1)金属外壳的用电器的外壳一定要接地，可以避免金属外壳用电器漏电时发生触电事故；(2)电冰箱正常工作时的功率P＝150W＝0.15kW，电冰箱一天消耗的电能W＝1.2kW?h，由P＝可得，电冰箱压缩机在一天内工作的总时间：t＝＝8h。
13．开关，指示灯
【解析】
校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；
校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
综合分析，断路的元件是开关，短路的元件是指示灯．
14．断路 会
【解析】
[1]A与C、B与D孔连接,闭合台灯开关S1,发现台灯L1不亮，电路中开关及导线良好，若用测电笔测M点，氖管不发光，说明与火线不通；再测N点，测电笔发光，说明与火线相连，火线通路，因为开关是闭合的，从而可以断定是灯断路；
[2]按照小明的接法可知开关连在了零线和电灯之间，即使断开开关台灯仍与火线相通，接触时会触电，故这样连接的电路是危险的。
15．（1）4.5A；（2）可以
【解析】
(1)家庭电路的电压是220V，通过这台空调的电流：
I1=4.5A；
(2)增加这台空调后，明明家的用电器总功率为P6600W，总电流为
I30A<40A；
所以，从电能表使用的角度考虑，可以安装这样一台空调．
16．同一个人的身体潮湿时电阻会变小 不大于36V 不大于9V 人体变潮湿后安全电压会降低
【解析】
（1）由表格数据可知人体干燥时的电阻比潮湿时电阻大的多；
（2）由 可知，干燥时人体的最大安全电压：，
潮湿时人体的安全电压：
；
（3）通过计算可以认识到人体潮湿时安全电压降低．
故答案为 (1). 同一个人身体潮湿时电阻会变小 (2). 不大于36 V (3). 不大于9 V (4). 人体变潮湿后安全电压会降低
17．(1)5A (2)I=0.025A<10A,所以熔断丝不会断.
【解析】
（1）I1===5A；（2）I人== =0.025A，通过熔断丝的电流：I=I1+I人=5A+0.025A=5.025A＜10A，因此熔丝不会断．
点睛：由P=UI变形后计算通过的电流的值．由欧姆定律计算通过人体的电流．
18．（1）金属外壳；（2）万一空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生；（3）随手关灯.
【解析】
(1)使用金属外壳及容易漏电的用电器，通常都使用三脚插头，三脚插头中较长的脚E与用电器的外壳相连．
(2)三脚插头插入插座时E脚又与插座中的地线相连，即用电器的外壳与大地接通，这样连接当用电器漏电时，电流经过地线导入大地，人接触到用电器的外壳也不会触电，从而可以保证人的安全．
(3)节约电能的方法：随手关灯；使用空调时温度调得不要太低；用电器长期不使用时，彻底切断电源，不能光用遥控器关机；使用新型的节能型的用电器代替老旧的用电器，如节能灯代替白炽灯等．
