人教版2020九年级全一册20．1磁现象 磁场 综合练习（含答案）

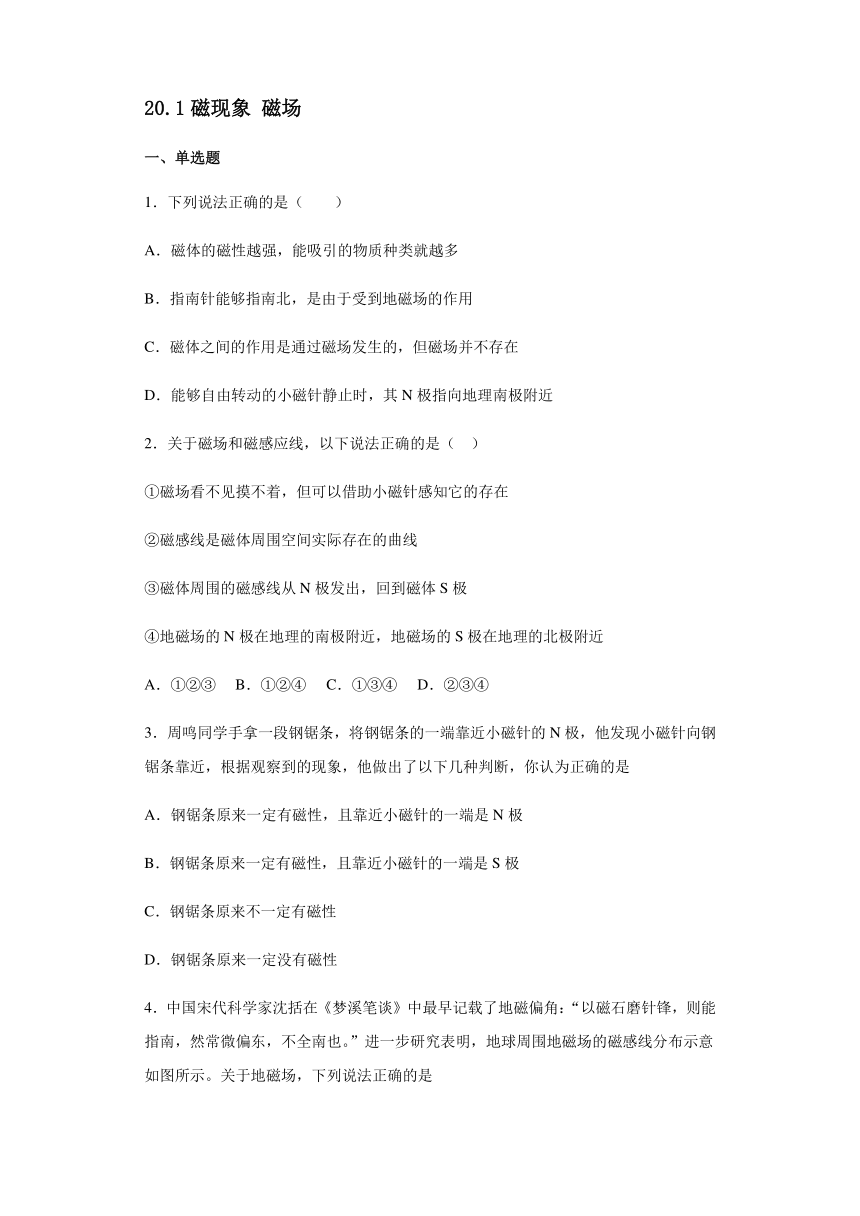

20.1磁现象 磁场
一、单选题
1．下列说法正确的是（ ）
A．磁体的磁性越强，能吸引的物质种类就越多
B．指南针能够指南北，是由于受到地磁场的作用
C．磁体之间的作用是通过磁场发生的，但磁场并不存在
D．能够自由转动的小磁针静止时，其N极指向地理南极附近
2．关于磁场和磁感应线，以下说法正确的是（ ）
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁体周围的磁感线从N极发出，回到磁体S极
④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近
A．①②③ B．①②④ C．①③④ D．②③④
3．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是
A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极
B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极
C．钢锯条原来不一定有磁性
D．钢锯条原来一定没有磁性

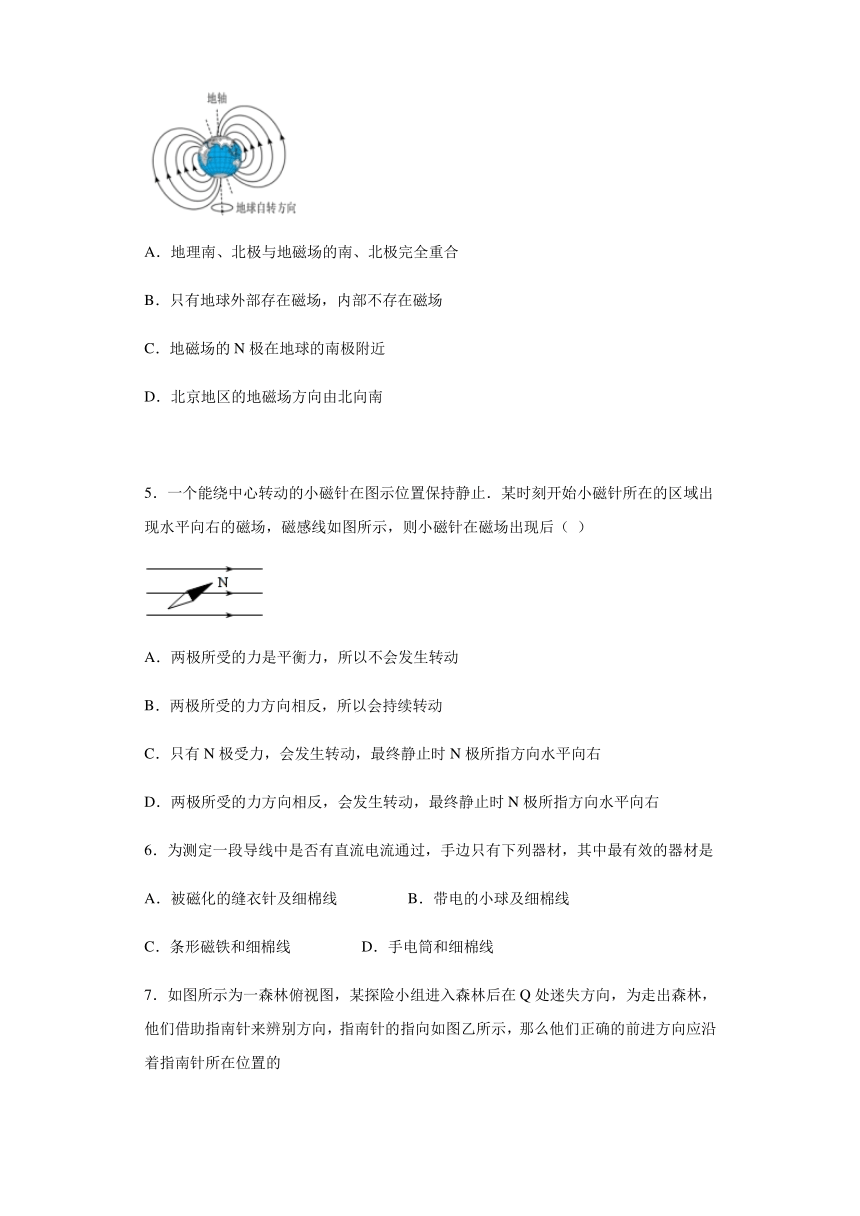

4．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是

A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南

5．一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（ ）

A．两极所受的力是平衡力，所以不会发生转动
B．两极所受的力方向相反，所以会持续转动
C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右
D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右
6．为测定一段导线中是否有直流电流通过，手边只有下列器材，其中最有效的器材是
A．被磁化的缝衣针及细棉线 B．带电的小球及细棉线
C．条形磁铁和细棉线 D．手电筒和细棉线

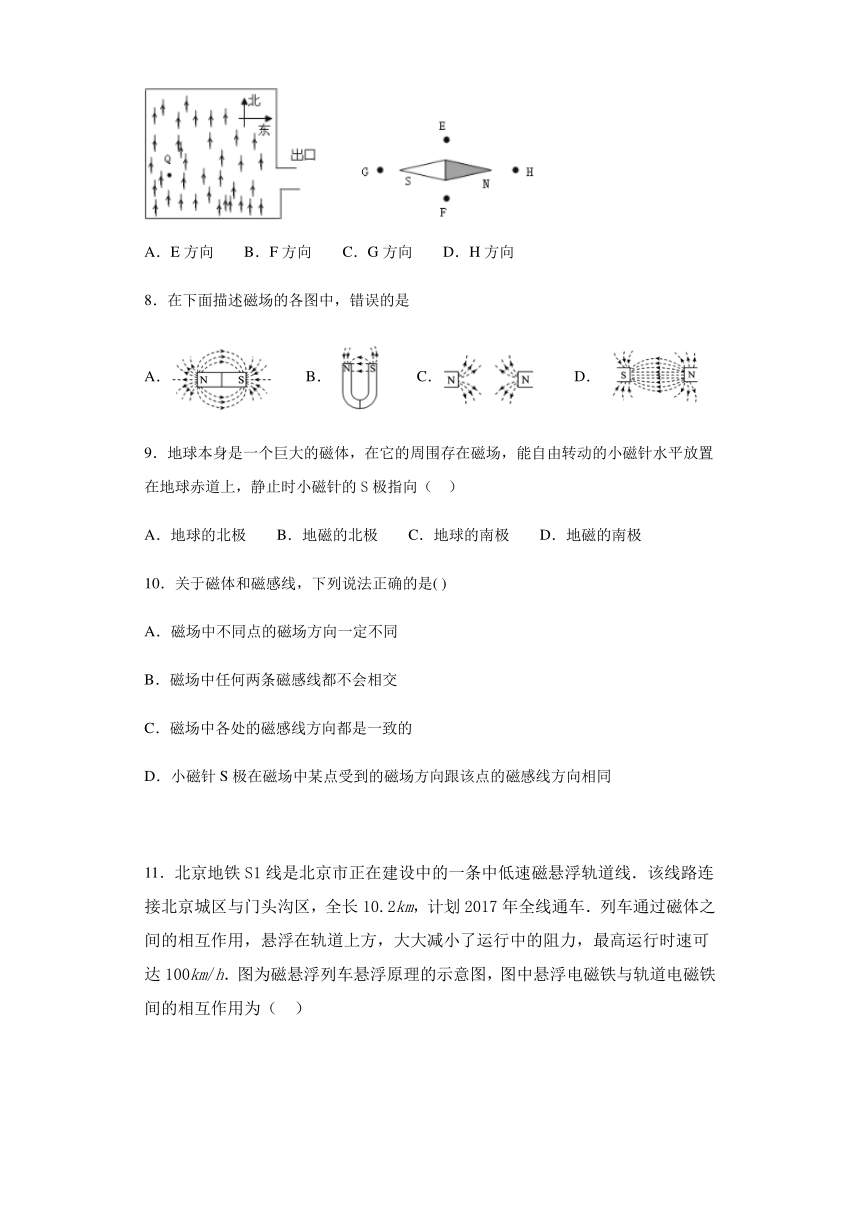

7．如图所示为一森林俯视图，某探险小组进入森林后在Q处迷失方向，为走出森林，他们借助指南针来辨别方向，指南针的指向如图乙所示，那么他们正确的前进方向应沿着指南针所在位置的

A．E方向 B．F方向 C．G方向 D．H方向
8．在下面描述磁场的各图中，错误的是
A． B． C． D．
9．地球本身是一个巨大的磁体，在它的周围存在磁场，能自由转动的小磁针水平放置在地球赤道上，静止时小磁针的S极指向（ ）
A．地球的北极 B．地磁的北极 C．地球的南极 D．地磁的南极
10．关于磁体和磁感线，下列说法正确的是( )
A．磁场中不同点的磁场方向一定不同
B．磁场中任何两条磁感线都不会相交
C．磁场中各处的磁感线方向都是一致的
D．小磁针S极在磁场中某点受到的磁场方向跟该点的磁感线方向相同

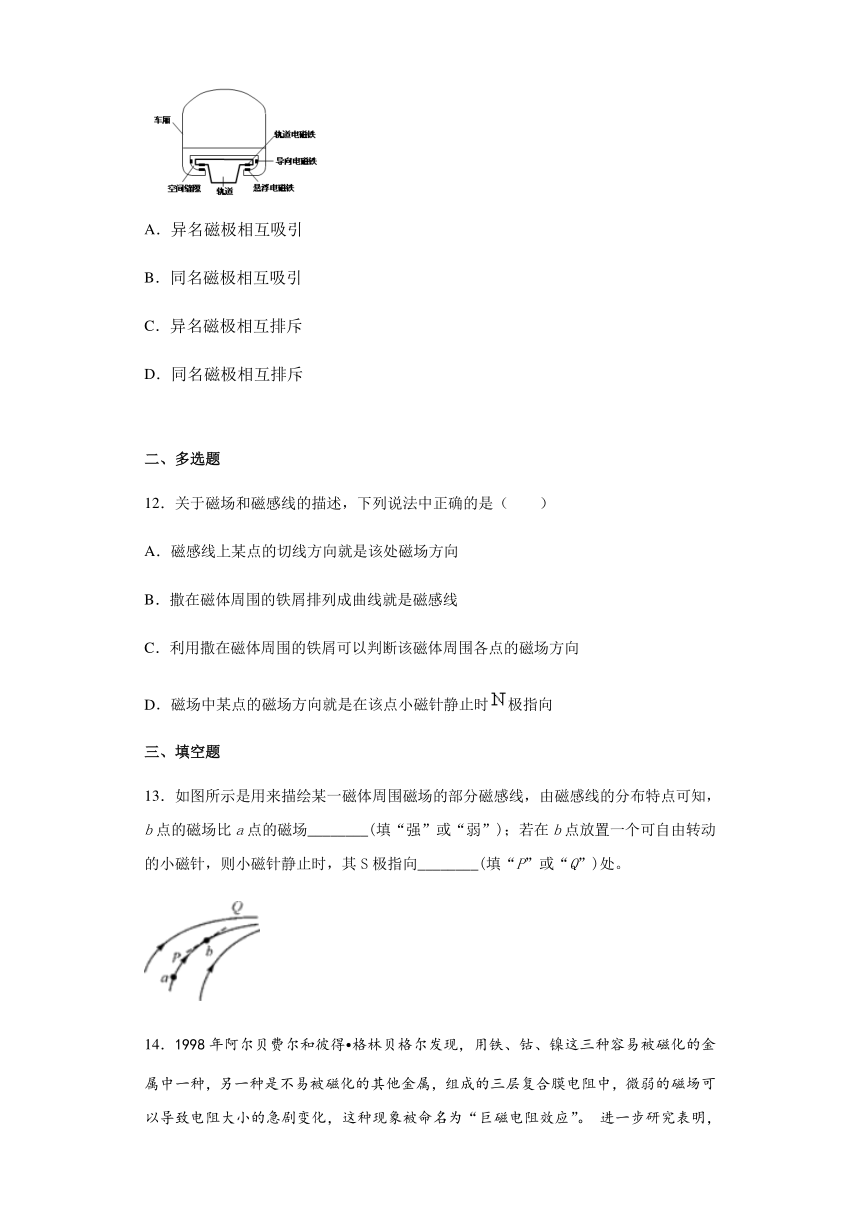

11．北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长10.2km，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达100km/h．图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为（ ）

A．异名磁极相互吸引
B．同名磁极相互吸引
C．异名磁极相互排斥
D．同名磁极相互排斥

二、多选题
12．关于磁场和磁感线的描述，下列说法中正确的是（ ）
A．磁感线上某点的切线方向就是该处磁场方向
B．撒在磁体周围的铁屑排列成曲线就是磁感线
C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向
D．磁场中某点的磁场方向就是在该点小磁针静止时极指向
三、填空题
13．如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，b点的磁场比a点的磁场________(填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向________(填“P”或“Q”)处。

14．1998年阿尔贝费尔和彼得?格林贝格尔发现，用铁、钴、镍这三种容易被磁化的金属中一种，另一种是不易被磁化的其他金属，组成的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。 进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如乙图所示。1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。
（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是_____。
A．铜、银 B．铁、镍 C．铜、铝 D．铁、铜
（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm时，这种复合膜电阻_____ （选填“具有”或“不具有”）“巨磁电阻效应”。
（3）“新型读出磁头”可将微弱的_____信息转化为电信息。
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0_____（选填“大”或“小”）得多。

（5）丙图是硬盘某区域磁记录的分布情况，其中1 表示有磁区域，0表示无磁区域。将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是图中的_____。

四、实验题
15．关于月球上的物理现象和规律，同学们提出了很多问题和猜想。如关于“月球是否存在磁场”问题，小强提出了自己的猜想，并制定出在月球上探究猜想的实验方案。
小强的猜想：月球像地球一样，是一个巨大的磁体，在它的周围存在磁场，并且也有类似于地球的地磁南极和地磁北极的“月磁”南极和“月磁”北极。
小强的实验方案：
（l）取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则说明月球周围存在磁场。
（2）小磁针静止时，它的N极所指的方向就是“月磁”的北极。
请指出该实验方案中的错误或不足之处，并将错误或不足之处改正过来。
16．某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（例如图甲，左侧为N极，右侧为S极）。
猜想2：磁极呈轴向分布（例如图乙，上面为N极，下面为S极）。
猜想3：磁极呈上中下分布（例如图丙，上下面为N极，中部为S极）。

（1）根据所学知识，他们经过讨论，断定猜想3是错误的。你认为他们判断的依据是_____。
（2）为了验证其他猜想，他们用细线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止。这说明猜想_____是错误的。
17．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

（1）左图为某磁极附近磁感线的方向和分布的示意图。由图可知，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的 ___________。
（2）有一种磁敏电阻，其大小随磁场的强弱变化而变化。某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示，根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而_________。
（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大__________。

②连接电路时，开关应______，闭合开关前，滑动变阻器的滑片P应位于____ （填“A”或“B”）端，可以起到_____________的作用 。
③闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路中出现的故障可能是______________。
④排除故障，正确接线后，测得的数据如上表所示，该磁敏电阻的测量值为 ___________Ω；再根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为 ___________T。
⑤在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电压表的示数 ___________。(填“增大”、“减小”或“不变”)

五、综合题
18．阅读短文，回答文后的问题
铁磁性材料的磁化与退磁
铁磁性物质的结构与其他物质有所不同，它们本身就是由很多已经磁化的小区域组成的，这些磁化的小区域叫做“磁畴”。磁化前，各个磁畴的磁化方向不同，杂乱无章的混在一起，各个磁畴的作用在宏观上互相抵消，物体对外不显磁性。磁化过程中，由于外磁场的影响，磁畴的磁化方向有规律的排列起来，使得磁场大大加强。
有些铁磁性材料在外磁场撤去以后，磁畴的方向仍能很好地保持一致，物体具有很强的剩磁，这样的材料叫做硬磁性材料。有的铁磁性材料，外磁场撤去以后，磁畴的磁化方向又变得杂乱，物体没有明显的剩磁，这样的材料叫做软磁性材料。永磁体要有很强的剩磁，所以要用硬磁性材料制造。电磁铁要在通电时有磁性，断电时失去磁性，所以要用软磁性材料制造。
高温下，磁性材料的磁畴会被破坏；在受到剧烈震动时，磁畴的排列会被打乱，这些情况下材料都会产生退磁现象。
请回答下列问题：
(1)下列说法中，正确的是_______。
A．只有铁和铁的合金可以被磁铁吸引 B．只要是铁磁性材料总是有磁性的
C．制造永久磁铁应当用硬磁性材料 D．电磁铁的铁心应当用硬磁性材料
（2）关于磁化和退磁，以下说法不正确的是（____）
A．铁磁性物质是由已经磁化的小区域组成，这些小区域叫做磁畴
B．当各个磁畴的磁化方向杂乱无章时，物体对外不显磁性，当排列方向有序时，对外显示磁性
C．磁化的过程是使各个磁畴的磁化方向取向趋于一致的过程
D．退磁是各个磁畴的磁性消失的过程
（3）把一根条形磁铁从中间切断，我们将得到（______）
A．一段只有N极，另一段只有S极的两块磁铁
B．两段均无磁性的铁块
C．两段均有N极和S极的磁铁
D．两段磁极无法确定的磁极
（4）为了保护磁卡上的信息，你认为应该怎样做_______？



参考答案
1．B
2．C
3．C
4．C
5．D
6．A
7．A
8．B
9．B
10．B
11．A
12．AD
13．强 P
14．D 具有 电流 小 B
15．详见解析
16．每个磁体都只有两个磁极 1
17． 甲 增大 见解析所示 断开 B 保护电路 磁敏电阻断路 500 1.0 减小
18． C D C 避免高温环境和受到剧烈震动
