2.5 光的反射和折射（第1课时）
一、单选题
1.教室黑板用久后有一部分变的光滑容易发生镜面反射，如右图所示。当太阳光从右侧窗户射入时，最有可能因反光看不清光滑处字的位置是 (?? )
A.A同学????????B.B同学???????C.C同学???????D.D同学

第1题图 第2题图 第3题图
2.如图所示，物体S在平面镜前，所成的像为S'。若在镜后AB处放一块不透明的塑料，则像S'将会 (?? )
A.不变??????B.变暗??????C.只剩一半??????D.消失
3.如图所示为河对岸的树在水中的倒影。下列光路图能正确解释这一现象原因的是 (?? )
A.?B.C.D.
4.如图是“研究光的反射定律”实验装置，下列说法不正确的是 (?? )
A.可以用来研究光路是可逆的???????B.用白屏是为了显示光的传播路径
C.只适用于研究镜面反射的反射定律????D.可研究入射光线、反射光线和法线是否共面

第4题图 第5题图
5.如图所示，在一个空箱子中，一束光自 P 点发出，沿与镜面成 60°角射向平面镜，经O 点反射后，在Q 点形成一个亮斑。当入射光线不变时，将平面镜绕O 点逆时针旋转 30°，则旋转后经平面镜反射的光线将射向 (?? )
A.Q点下方??????B.Q 点???????C.Q 点上方????????D.P 点
6.晚上夜自修时，小柯通过窗玻璃看到了自己的像。下列对该像的描述正确的是 (?? )
A.所成的像是实像??????????B.室外越亮像就越清晰
C.像形成的原因是光的反射??????D.人离窗玻璃越远像就越小
7.关于光的反射，下列说法正确的是 (?? )

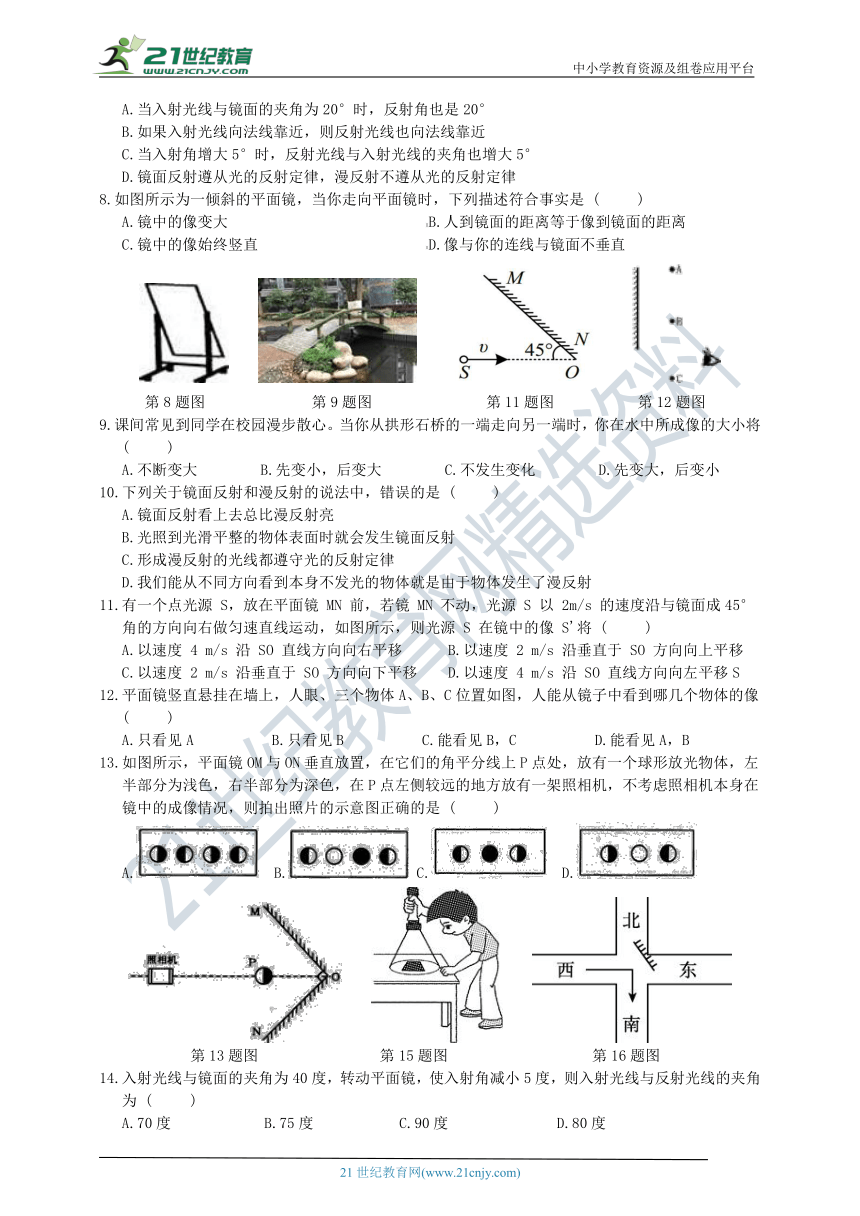

A.当入射光线与镜面的夹角为20°时，反射角也是20°
B.如果入射光线向法线靠近，则反射光线也向法线靠近
C.当入射角增大5°时，反射光线与入射光线的夹角也增大5°
D.镜面反射遵从光的反射定律，漫反射不遵从光的反射定律
8.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实是 (?? )
A.镜中的像变大?????????????B.人到镜面的距离等于像到镜面的距离
C.镜中的像始终竖直???????????D.像与你的连线与镜面不垂直

第8题图 第9题图 第11题图 第12题图
9.课间常见到同学在校园漫步散心。当你从拱形石桥的一端走向另一端时，你在水中所成像的大小将 (?? )
A.不断变大????B.先变小，后变大????C.不发生变化????D.先变大，后变小
10.下列关于镜面反射和漫反射的说法中，错误的是 (?? )
A.镜面反射看上去总比漫反射亮
B.光照到光滑平整的物体表面时就会发生镜面反射
C.形成漫反射的光线都遵守光的反射定律
D.我们能从不同方向看到本身不发光的物体就是由于物体发生了漫反射
11.有一个点光源 S，放在平面镜 MN 前，若镜 MN 不动，光源 S 以 2m/s 的速度沿与镜面成45°角的方向向右做匀速直线运动，如图所示，则光源 S 在镜中的像 S'将 (?? )
A.以速度 4 m/s 沿 SO 直线方向向右平移???B.以速度 2 m/s 沿垂直于 SO 方向向上平移
C.以速度 2 m/s 沿垂直于 SO 方向向下平移??D.以速度 4 m/s 沿 SO 直线方向向左平移S
12.平面镜竖直悬挂在墙上，人眼、三个物体A、B、C位置如图，人能从镜子中看到哪几个物体的像 (?? )
A.只看见A?????B.只看见B?????C.能看见B，C?????D.能看见A，B
13.如图所示，平面镜OM与ON垂直放置，在它们的角平分线上P点处，放有一个球形放光物体，左半部分为浅色，右半部分为深色，在P点左侧较远的地方放有一架照相机，不考虑照相机本身在镜中的成像情况，则拍出照片的示意图正确的是 (?? )
A.?B. C.?D.

第13题图 第15题图 第16题图
14.入射光线与镜面的夹角为40度，转动平面镜，使入射角减小5度，则入射光线与反射光线的夹角为 (?? )
A.70度??????B.75度??? ??C.90度???????D.80度

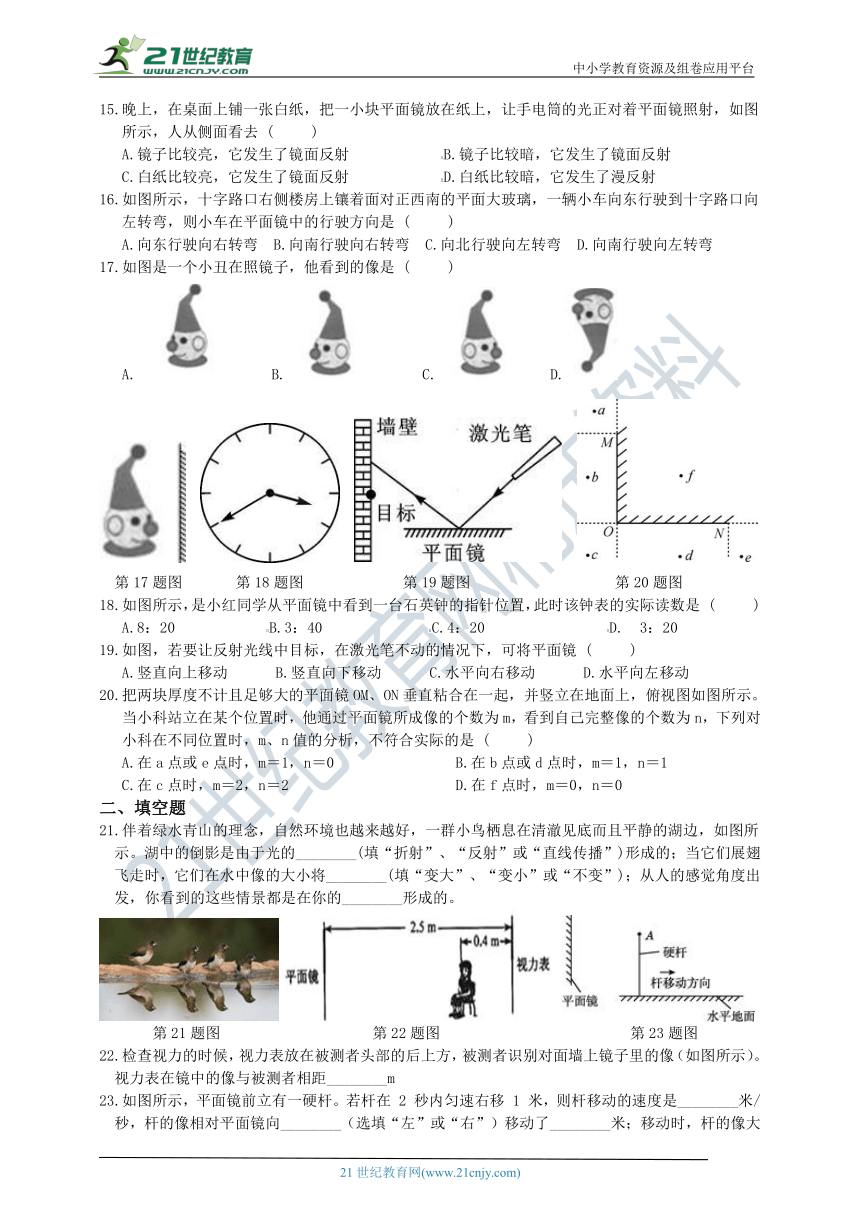

15.晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，如图所示，人从侧面看去 (?? )
A.镜子比较亮，它发生了镜面反射???? ?B.镜子比较暗，它发生了镜面反射
C.白纸比较亮，它发生了镜面反射??????D.白纸比较暗，它发生了漫反射
16.如图所示，十字路口右侧楼房上镶着面对正西南的平面大玻璃，一辆小车向东行驶到十字路口向左转弯，则小车在平面镜中的行驶方向是 (?? )
A.向东行驶向右转弯?B.向南行驶向右转弯?C.向北行驶向左转弯?D.向南行驶向左转弯
17.如图是一个小丑在照镜子，他看到的像是 (?? )
A.??? B.?? C.?? D.

第17题图 第18题图 第19题图 第20题图
18.如图所示，是小红同学从平面镜中看到一台石英钟的指针位置，此时该钟表的实际读数是 (?? )
A.8：20??????B.3：40???????C.4：20????????D.?3：20
19.如图，若要让反射光线中目标，在激光笔不动的情况下，可将平面镜 (?? )
A.竖直向上移动???B.竖直向下移动???C.水平向右移动???D.水平向左移动
20.把两块厚度不计且足够大的平面镜OM、ON垂直粘合在一起，并竖立在地面上，俯视图如图所示。当小科站立在某个位置时，他通过平面镜所成像的个数为m，看到自己完整像的个数为n，下列对小科在不同位置时，m、n值的分析，不符合实际的是 (?? )
A.在a点或e点时，m＝1，n＝0????????B.在b点或d点时，m＝1，n＝1
C.在c点时，m＝2，n＝2???????????D.在f点时，m＝0，n＝0
二、填空题
21.伴着绿水青山的理念，自然环境也越来越好，一群小鸟栖息在清澈见底而且平静的湖边，如图所示。湖中的倒影是由于光的________(填“折射”、“反射”或“直线传播”)形成的；当它们展翅飞走时，它们在水中像的大小将________(填“变大”、“变小”或“不变”)；从人的感觉角度出发，你看到的这些情景都是在你的________形成的。

第21题图 第22题图 第23题图
22.检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像（如图所示）。视力表在镜中的像与被测者相距________m
23.如图所示，平面镜前立有一硬杆。若杆在 2 秒内匀速右移 1 米，则杆移动的速度是________米/秒，杆的像相对平面镜向________（选填“左”或“右”）移动了________米；移动时，杆的像大小将________（选填“变大”、“变小”或“不变”）。

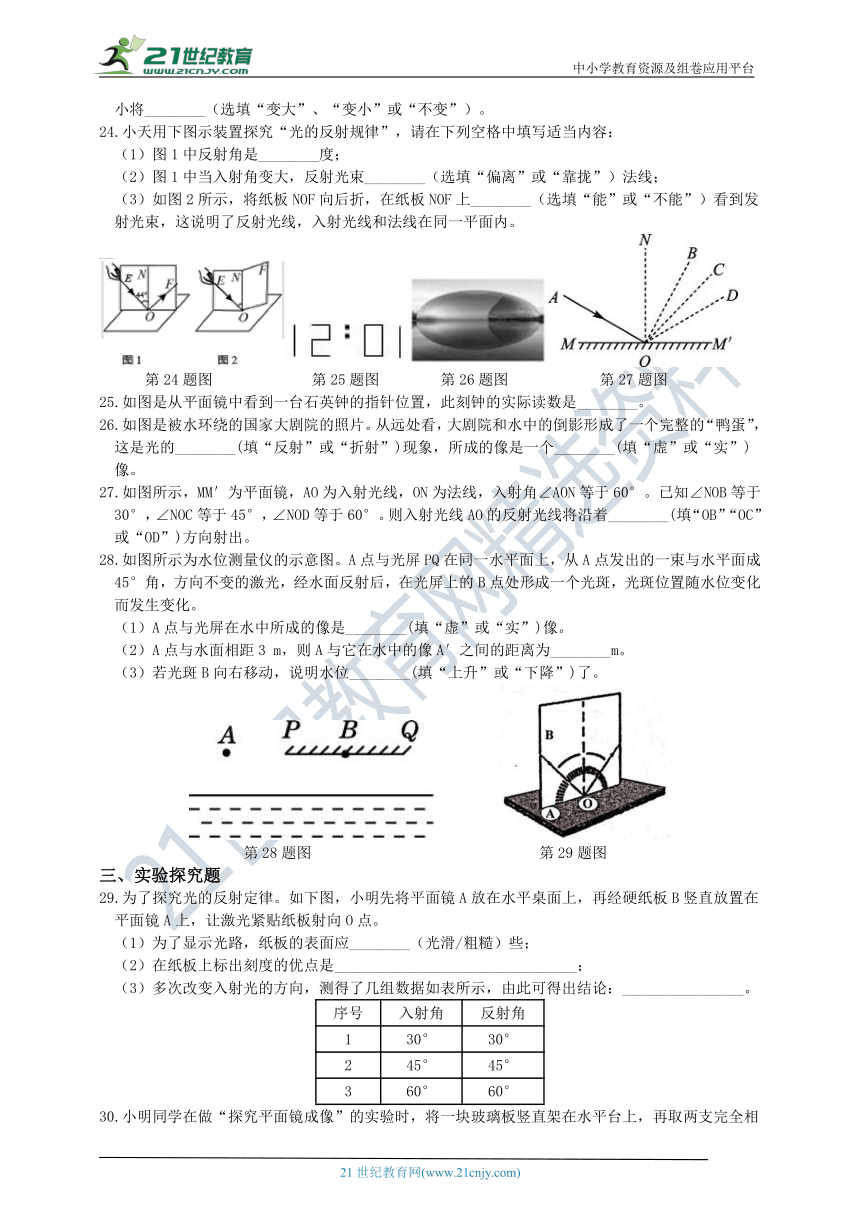

24.小天用下图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
（1）图1中反射角是________度；
（2）图1中当入射角变大，反射光束________（选填“偏离”或“靠拢”）法线；
（3）如图2所示，将纸板NOF向后折，在纸板NOF上________（选填“能”或“不能”）看到发射光束，这说明了反射光线，入射光线和法线在同一平面内。

第24题图 第25题图 第26题图 第27题图
25.如图是从平面镜中看到一台石英钟的指针位置，此刻钟的实际读数是________。
26.如图是被水环绕的国家大剧院的照片。从远处看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的________(填“反射”或“折射”)现象，所成的像是一个________(填“虚”或“实”)像。
27.如图所示，MM′为平面镜，AO为入射光线，ON为法线，入射角∠AON等于60°。已知∠NOB等于30°，∠NOC等于45°，∠NOD等于60°。则入射光线AO的反射光线将沿着________(填“OB”“OC”或“OD”)方向射出。
28.如图所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
（1）A点与光屏在水中所成的像是________(填“虚”或“实”)像。
（2）A点与水面相距3 m，则A与它在水中的像A′之间的距离为________m。
（3）若光斑B向右移动，说明水位________(填“上升”或“下降”)了。

第28题图 第29题图
三、实验探究题
29.为了探究光的反射定律。如下图，小明先将平面镜A放在水平桌面上，再经硬纸板B竖直放置在平面镜A上，让激光紧贴纸板射向O点。
（1）为了显示光路，纸板的表面应________（光滑/粗糙）些；
（2）在纸板上标出刻度的优点是________________________________；
（3）多次改变入射光的方向，测得了几组数据如表所示，由此可得出结论：________________。
序号 入射角 反射角
1 30° 30°
2 45° 45°
3 60° 60°

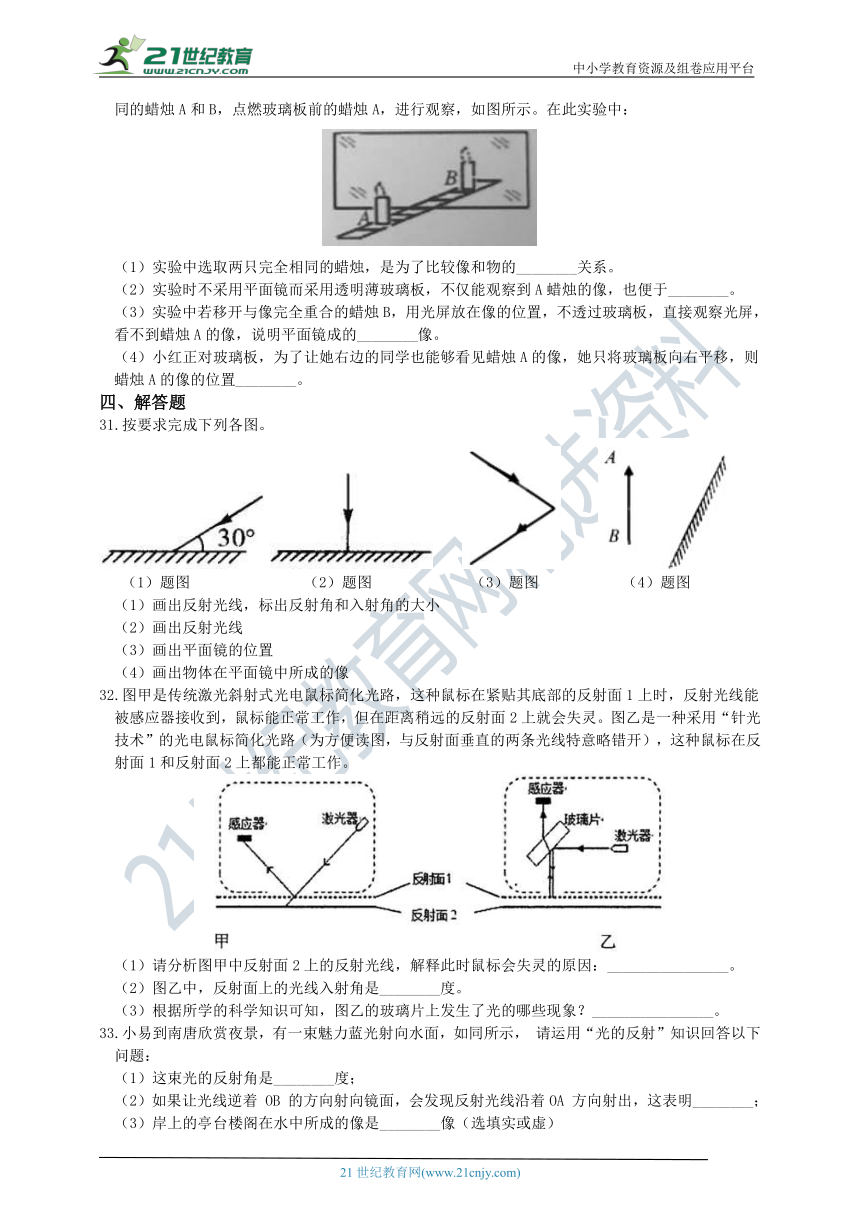

30.小明同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两支完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示。在此实验中：

（1）实验中选取两只完全相同的蜡烛，是为了比较像和物的________关系。
（2）实验时不采用平面镜而采用透明薄玻璃板，不仅能观察到A蜡烛的像，也便于________。
（3）实验中若移开与像完全重合的蜡烛B，用光屏放在像的位置，不透过玻璃板，直接观察光屏，看不到蜡烛A的像，说明平面镜成的________像。
（4）小红正对玻璃板，为了让她右边的同学也能够看见蜡烛A的像，她只将玻璃板向右平移，则蜡烛A的像的位置________。
四、解答题
31.按要求完成下列各图。

（1）题图 （2）题图 （3）题图 （4）题图
（1）画出反射光线，标出反射角和入射角的大小
（2）画出反射光线
（3）画出平面镜的位置
（4）画出物体在平面镜中所成的像
32.图甲是传统激光斜射式光电鼠标简化光路，这种鼠标在紧贴其底部的反射面1上时，反射光线能被感应器接收到，鼠标能正常工作，但在距离稍远的反射面2上就会失灵。图乙是一种采用“针光技术”的光电鼠标简化光路（为方便读图，与反射面垂直的两条光线特意略错开），这种鼠标在反射面1和反射面2上都能正常工作。

（1）请分析图甲中反射面2上的反射光线，解释此时鼠标会失灵的原因：________________。
（2）图乙中，反射面上的光线入射角是________度。
（3）根据所学的科学知识可知，图乙的玻璃片上发生了光的哪些现象？________________。
33.小易到南唐欣赏夜景，有一束魅力蓝光射向水面，如同所示， 请运用“光的反射”知识回答以下问题：
（1）这束光的反射角是________度；
（2）如果让光线逆着 OB 的方向射向镜面，会发现反射光线沿着OA 方向射出，这表明________；
（3）岸上的亭台楼阁在水中所成的像是________像（选填实或虚）
（4）若小易身高 1.8m，站在离水面高 0.5m 的位置，它在水中的像高是________?m。

第33题图 第34题图
34.通过玻璃门（如图甲)可简单地验证平面镜成像的某些规律。
（1）先在房间A的地砖拼接处放一标记物，然后到房间B，若实验者及标记物的位置如图乙所示。为了让实验者所成的像落在标记物上，他应向________(填序号)方向移动。
（2）为了让成像更清晰，房间B的亮度要比房间A________。
（3）对本实验的相关评价，合理的有_____。
A.证明了平面镜所成的像是等大的虚像
B.利用地砖方便地确定像和物体的位置关系
C.巧妙利用生活中的物体进行实验，感受到科学就在我们身边
35.阅读短文并回答下列问题：
光的全反射
一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射。

（1）上述玻璃的临界角是________。
（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为______。
（3）当光从空气射向玻璃，________（选填“会”或“不会”）发生光的全反射现象。
（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图。




参考答案
一、单选题
1.A
【解析】根据光的反射定律，作图如下：

如上图所示，A处同学正好在镜面反射的反射光范围，因此他最有可能看不清光滑处的字。
2.A
【解析】如图所示，物体S在平面镜前，所成的像为S'。若在镜后AB处放一块不透明的塑料，由于S'是虚像，不是由实际光线会聚而成，因此塑料挡不住像S'，对像没有任何影响，故A正确，而B、C、D错误。
3.B
【解析】河对岸的树在水中的倒影是树木发出的光线经过水面反射形成的虚像。
A.光线通过水和空气，没有发生反射现象，故A错误；
B.光线从空气中的树木射出，到达水面发生反射，故B正确；
C.光线从水里射出，它的位置不对，故C错误；
D.光路中光线的方向错误，故D错误。
4.C
【解析】A.将激光沿反射光线的路径反向射回去，会发现现在的反射光线与原来的入射光线完全重合，因此可以用来研究光路是可逆的，故A正确不合题意；
B.白屏能够更加清晰的显示激光的传播路径，故B正确不合题意；
C.漫反射和镜面反射都遵循光的反射定律，故C错误符合题意；
D.将白屏的右半部分向后弯折，发现看不到反射光线了，因此可以研究入射光线、反射光线和法线是否共面，故D正确不合题意。
5.D
【解析】原来入射光线和镜面的夹角是60°，当平面镜绕O 点逆时针旋转 30°后，入射光线和镜面的夹角就是90°，那么这时的入射角为：90°-90°=0°；根据反射角等于入射角，所以反射角也是0°，即反射光线与入射光线重合反向射回去，那么反射光线将射向P点，故D正确。
6.C
【解析】A.晚上夜自修时，小柯通过窗玻璃看到了自己的像，这是平面镜成像，成的是虚像，故A错误；
B.在平面镜成像时，物体越明亮，反射光线越明亮，我们看到的像越清晰，而室外明亮反而会不清楚，故B错误；
C.小柯的像是光的反射形成的，故C正确；
D.平面镜中所成的像与物体大小相等，故D错误。
7.B
【解析】A、当入射光线与镜面的夹角为20°时，入射角为90°－20°＝70°，所以，反射角也是70°，A不合题意；
B、入射光线向法线靠近，入射角减小，由光的反射定律可知中，反射角也随着减小，所以，反射光线也向法线靠近，B符合题意；
C、当入射角增大5°时，反射角也增大5°，反射光线与入射光线的夹角增大5°+5°＝10°，C不合题意；
D、镜面反射和漫反射都遵循光的反射定律，D不合题意。
8.B
【解析】A. 当你走向平面镜时 ，由于你的大小不变，因此镜中像也不变，故A错误；
B.人到镜面的距离等于像到镜面的距离，故B正确；
C.人和像关于平面镜对称，当镜面竖直时，像肯定是竖直的；现在镜面是倾斜的，像肯定不是竖直的，故C错误；
D.像与你的连线与镜面垂直，故D错误。
9.C
【解析】平静的水面相当于平面镜，由平面镜成像的特点可知，物体在平面镜中成的像的像始终与物体大小相等，所以，从拱形石桥的一端走向另一端时，人在水中所成像的大小不变。
10.A
【解析】A、B、光照到光滑平整的物体表面时就会发生镜面反射镜面反射后的光线射向同一方向 , 在这一方向上的光线很强 , 其他方向上几乎没有反射光线，A错误，符合题意，B正确，不合题意；
C、镜面反射和漫反射都遵守光的反射定律，C正确，不合题意；
D、我们能从不同方向看到本身不发光的物体就是由于物体发生了漫反射，光线可以从不同方向入射到人眼中，D正确，不合题意。
11.C
【解析】光源S以2m/s的速度沿与镜面成45°角的方向向右做匀速直线运动，所以像点S'也以速度2m/s沿垂直于 SO 方向向下运动，故C正确。
12.D
【解析】通过A点作镜面的垂线，然后在镜面的左侧相同距离处找到A点的像A'；同理，作出B和C的像。然后将三个像点与眼睛相连，作图如下：

只有A、B像与眼睛的连线与镜面有交点，因此只能看到A和B。
13.D
【解析】利用平面镜成像特点，作物体P在平面镜MO中的像A；同理作物体P在平面镜NO中的像B。
像A在平面镜NO中成像，像B在平面镜MO中成像重合得到像C。
照相机和物体P，像C在同一条直线上，照相机只能照到物体P的白面，因此照相机最终只能拍到三个像。


14.C
【解析】如下图所示，

根据上图可知：入射角+入射光线与镜面的夹角=90°；
那么入射角=90°-40°=50°；
如果入射角减小5°，
那么现在入射角为：50°-5°=45°；
因为反射角等于入射角，
所以反射角为45°；
那么反射光线与入射光线的夹角为：45°+45°=90°。
15.B
【解析】手电光正对着平面镜照射，平面镜发生镜面反射，所以所有的反射光线都垂直镜面竖直向上，人从侧面看到白纸，镜面反射的光不进入人眼，看到平面镜比较暗；
而白纸发生漫反射，反射光照向各个方向，即使人站在侧面，也有反射光线进入人眼，所以看到白纸比较亮。
16.B
【解析】根据平面镜成像的特点可知，这辆车在平面镜中向南行驶右拐弯，如下图所示：
。
17.B
【解析】平面镜所成的像与物体关于面镜对称，小丑的像是B选项。
18.A
【解析】平面镜所成的像与物体关于面镜对称，所以图中的表的时针、分针位置与实际表的位置正好相反，所以该钟的实际时间是8时20分。
19.B
【解析】将平面镜水平左右移动时，入射光线不变，根据光的反射定律可知反射光线也不变，不能中目标，故CD错误；将平面镜竖直向上移动时，入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能中目标，故A错误；将平面镜竖直向下移动时，入射光线方向不变，入射点向左移动，则反射光线也向左移动，光斑会向下移动，能中目标，故B正确。
20.C
【解析】A、人在a点或e点时，通过平面镜各成一个像，像和物体的连线经过镜面的延长线，人不能看到自己完整的虚像，故A符合实际；
B、人在b点或d点时，通过平面镜各成一个像，像和物体的连线经过镜面，人能看到自己完整的虚像，故B符合实际；
C、人在c点时，通过两个平面镜成两个虚像，像和物体的连线经过镜面的延长线，人不能看到自己完整的虚像，故C不符合实际；
D、人在f点时，即人在平面镜的背面，不会成像，故D符合实际。
二、填空题
21.反射；不变；大脑（大脑皮层）
【解析】伴着绿水青山的理念，自然环境也越来越好，一群小鸟栖息在清澈见底而且平静的湖边，如图所示。湖中的倒影是由于光的反射形成的；当它们展翅飞走时，它们在水中像的大小将不变；从人的感觉角度出发，你看到的这些情景都是在你的大脑形成的。
22.4.6
【解析】视力表距离平面镜2.5m，那么视力表在平面镜中所成的像距离平面镜也是2.5m，它距离视力表：2.5m+2.5m=5m，因此视力表在镜中的像与被测者相距：5m-0.4m=4.6m。
23.0.5；左；1；不变
【解析】杆的移动速度为：；
因为像到镜面的距离等于物体到镜面的距离，
所以杆的像相对平面镜向左移动1m；
移动时，杆的像大小将不变。
24.（1）44
（2）偏离
（3）不能
【解析】(1)图1中，入射角是44°，根据反射角等于入射角可知，反射角是44°；
(2)图1中当入射角变大，反射角也随着增大，即反射光束偏离法线；
(3)如图2所示，将纸板NOF向后折，在纸板NOF上不能看到发射光束，这说明了反射光线，入射光线和法线在同一平面内。
25.10：51
【解析】根据平面镜成像的对称性，可以作出时钟的实际读数，如下图：

26.反射；虚
【解析】平静的水面相当于平面镜，在水中的倒影是平面镜所成的虚像，平面镜成像是光的反射现象。
27.OD
【解析】反射光线与法线之间的夹角是反射角，根据反射定律可知，反射角等于入射角，即∠NOD=∠NOD=60°，所以反射光线将沿着OD方向射出。
28.（1）虚
（2）6
（3）下降
【解析】（1）A点在水中所成的像属于平面镜成像，平面镜成像是虚像；
（2）平面镜成像的特点是等大等距的虚像，A点与水面相距3m，则水中的像A′距水面也是3m，所以A与它在水中的像A′之间的距离3+3=6m；
（3）， 由图可知，当成像点向右移动时，水平面会降低。?
三、实验探究题
29.（1）粗糙
（2）方便测量反射角和入射角的大小
（3）反射角与入射角大小相等。
【解析】（1）为了显示光路，纸板的表面应粗糙；
（2）在纸板上标出刻度的优点是：方便测量反射角和入射角的大小；
（3）多次改变入射光的方向，测得了几组数据如表所示，由此可得出结论：反射角与入射角大小相等。
30.（1）大小
（2）确定像的位置
（3）虚
（4）不变
【解析】（1）实验中选取两只完全相同的蜡烛，是为了比较像和物的大小关系。
（2）实验时不采用平面镜而采用透明薄玻璃板，不仅能观察到A蜡烛的像，也便于确定像的位置；
（3）实验中若移开与像完全重合的蜡烛B，用光屏放在像的位置，不透过玻璃板，直接观察光屏，看不到蜡烛A的像，说明平面镜成的虚像。
（4）小红正对玻璃板，为了让她右边的同学也能够看见蜡烛A的像，她只将玻璃板向右平移，则蜡烛A的像的位置不变。
四、解答题
31.（1）（2）
（3） （4）

【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线或入射光线，并标出入射角和反射角的大小。由此可做（1）（2）（3）图。（2）平面镜所成像的大小与物体的大小相等，像与物体到平面镜的距离相等。由此可做（4）图。
32.（1）反射光线不能射到感应器上
（2）0
（3）反射、折射
【解析】（1）如下图所示：

图甲中反射面2上的反射光线，不会被感应器接收到，所以此时鼠标会失灵；
（2）据乙图可知，入射光线与反射面垂直，而法线也和反射面垂直，因此二者重合，那么入射角就是0°；
（3）激光器发出的光遇到玻璃片后改变了传播方向，这是光的反射现象；从反射面上回来的反射光线从空气斜射入玻璃片，又从玻璃射入空气，传播方向发生改变，这是光的折射现象。
33.（1）60
（2）光路是可逆的
（3）虚
（4）1.8
【解析】（1）已知入射光线与水面的夹角为30°，则入射角为90°-30°=60°，反射角等于入射角也等于60°；
（2）如果让光线逆着 OB 的方向射向镜面，会发现反射光线沿着OA 方向射出，这表明反射时光路是可逆的；
（3）平静的水面相当于平面镜，平面镜所成的像是虚像；
（4）根据平面镜成像特点可知像和物体的大小相等，小易在水中的像高等于小易的身高1.8m。
34.（1）③
（2）亮
（3）B,C
【解析】（1）平面镜所成的像与物体关于平面镜对称，因为标记物到玻璃门的距离是3格，所以它的像到玻璃门的距离也是3格，且二者在同一直线上，那么③的位置就是像的位置；
（2）只有实验者发出的光线明亮，经过镜面反射的光线多，看到的像才明亮，所以房间B的亮度比A亮；
（3）实验中，物像的位置关系可通过地砖来反映，实验方法非常巧妙，但是由于没有完全相同的实验者，因此无法印证物和像的大小关系，故BC合理。
35.（1）41.8
（2）反射光
（3）不会
（4）解：如图所示：

【解析】（1）由题意可知，当入射角增大到引41.8°时，折射光线消失，故临界角为41.8°；
（2）发生全反射时，入射光几乎全部变成了反射光；
（3）由于光从空气射向玻璃时，折射角是小于入射角的，所以不会发生全反射现象；
（4）光线与玻璃的直角边垂直入射，此时光沿直线传播；当照射到斜边时，此时入射角是45°，大于临界角41.8°，故只发生反射而不会发生折射，故光路图如下：
