人教版 选修1-1 第一章 电场 第五节 电场 电势差：20张PPT

(共20张PPT)
1.5
电势差
人教版高中物理选修3-1

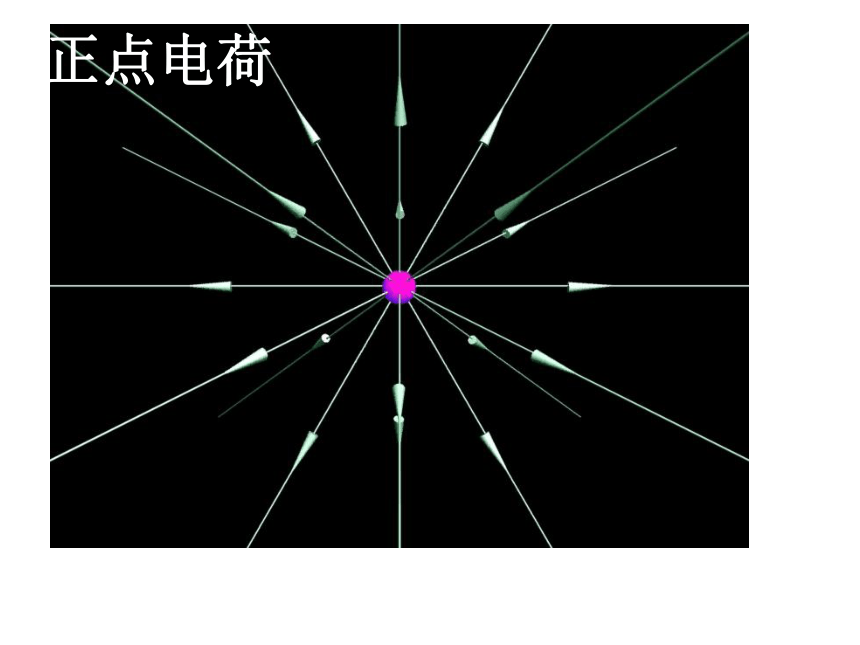

正点电荷
负点电荷
等量同种正点电荷

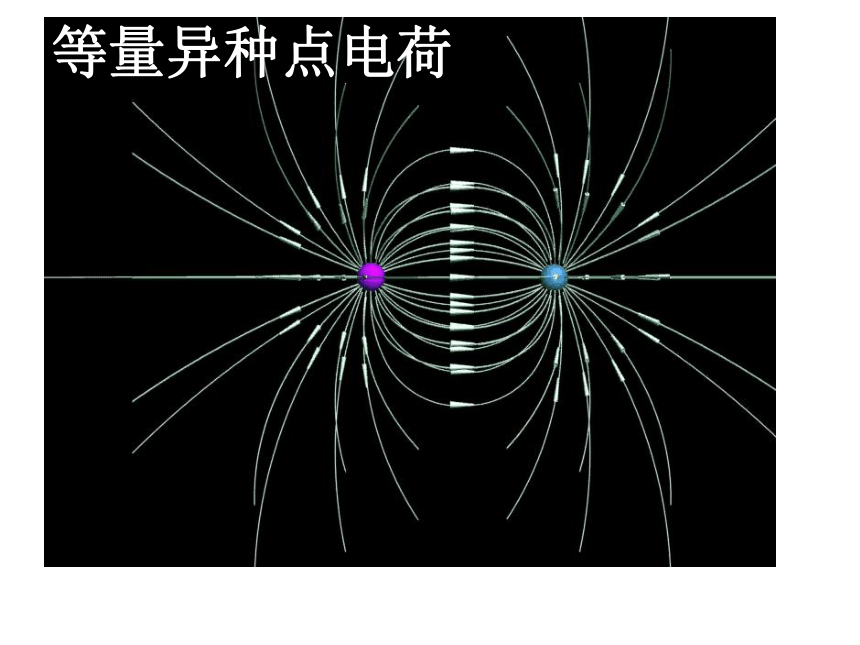

等量异种点电荷
复习巩固：
1、电势是怎么定义的？电势是相对量还是绝对量？
2、电势能的变化对应什么力做功？
相对零电势点来说的
电场力做功
3、电场力做功有什么特点？
静电力做的功与电荷的起始位置和终止位置有关，但与电荷经过的路径无关。
电场力做正功，电势能就减少
电场力做负功，电势能就增加

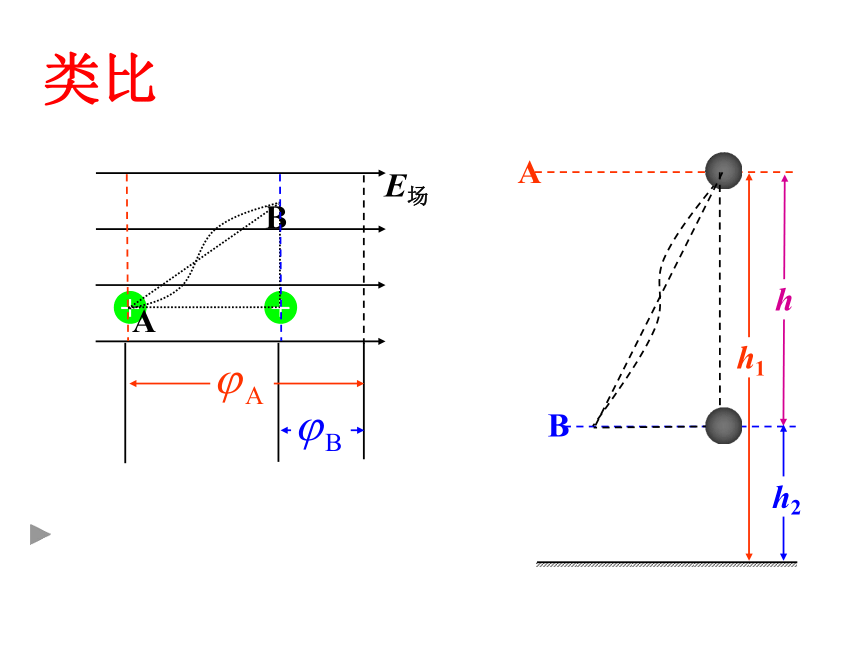

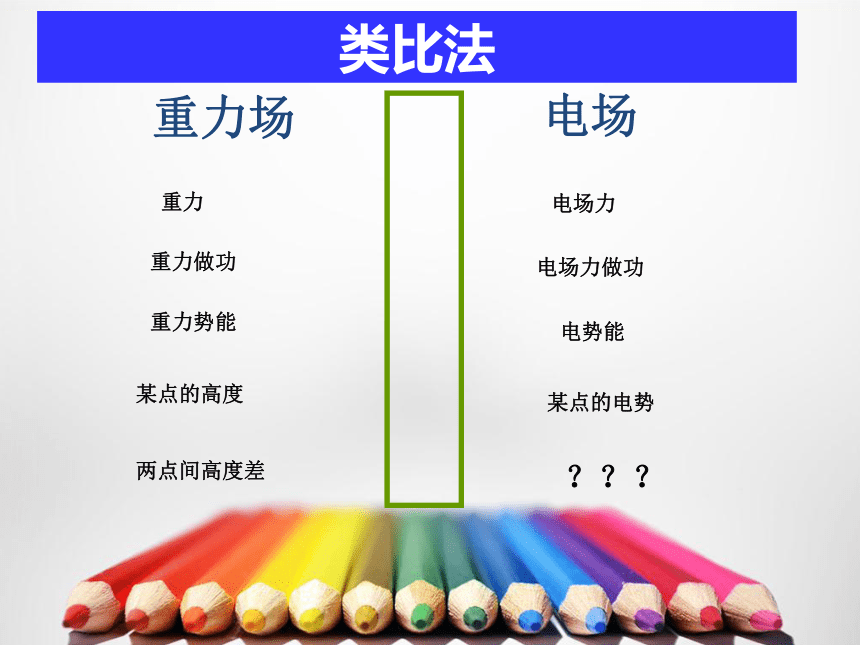

类比法
重力场
电场
重力
电场力
重力势能
电势能
重力做功
电场力做功
某点的高度
某点的电势
两点间高度差
？？？
类比
A
B
+
+
A
B
E场
h
h1
h2
电势差
电势差与电势的关系
静电力做功与电势差的关系
电势差的另一种定义方法
四
一
二
三
一、电势差
定义：电场中两点间电势
的差值，又叫电压
符号：
U
单位：
伏特，简称伏，符
号为V
二、电势差与电势的关系
设电场中A点电势为
，B点电势为
，则有：
或者
显然
思考题
1、电势差可以是正值也可以是负值，
电势差的正负表示什么意义？
2、如果某一点的高度可以理解为该点
距离零参考点的高度差，那么某一
点的电势应该如何理解呢？
某一点的电势可以理解为距离零电势点的电势差
表示两点电势的高低
三、静电力做功与电势差的关系
设某电荷q在电场力作用下由A点移到另一点B的过程中，电场力做的功WAB
，叫A、B两点之间的电势差UAB
，则有：
即
或
四、电势差的另一种定义方法-比值定义法
注：电场力做功有正负之分，电场力做正功WAB>0；电场力做负功，WAB<0．电荷量也有正负之分，对正电荷取q>0；对负电荷取q<0；利用该式计算时，要注意到WAB、q及UAB的正负．
电势差在数值上等于移动单位正电荷所做的功
单击此处添加标题
练习1
证明：UAC＝UAB
+
UBC
证明：WAC＝WAB
+
WBC
03
请在此处输入您的标题
练习2
如图所示的电场中，A、B
两点间的电势差UAB
=
20
V，将点电荷q
=
-2×10-9C，由A点移到B点，静电力所做的功是多少？
03
请在此处输入您的标题
练习3
电场中A、B
两点的电势分别是800V,-200V，把电荷q
=
-1.5×10-8C由A点移到B点，电场力做了多少功？电势能是增加还是减少，增加或者减少多少？
03
请在此处输入您的标题
练习4
在电场中把2.0
×10-9C的正电荷从
A点移到B点,静电力做功1.5
×10-7J.再把这个电荷从
B点移到
C点,静电力做功-4.0
×10-7J.
A、B、C三点中哪点电势最高？哪点最低？
A、B间，
B、C间，
A、C间的电势差各是多少？
根据以上所得结果，定性地画出电场分
布的示意图，标出A、B、C三点可能的位置
思考题
UAB由什么决定？UAB
跟WAB，q有关系吗？
UAB由电场本身的因素决定，与其他的无关
电势差是反映电场本身特性的物理量。
单击此处添加标题
谢谢欣赏
敬请指正
