(共25张PPT)

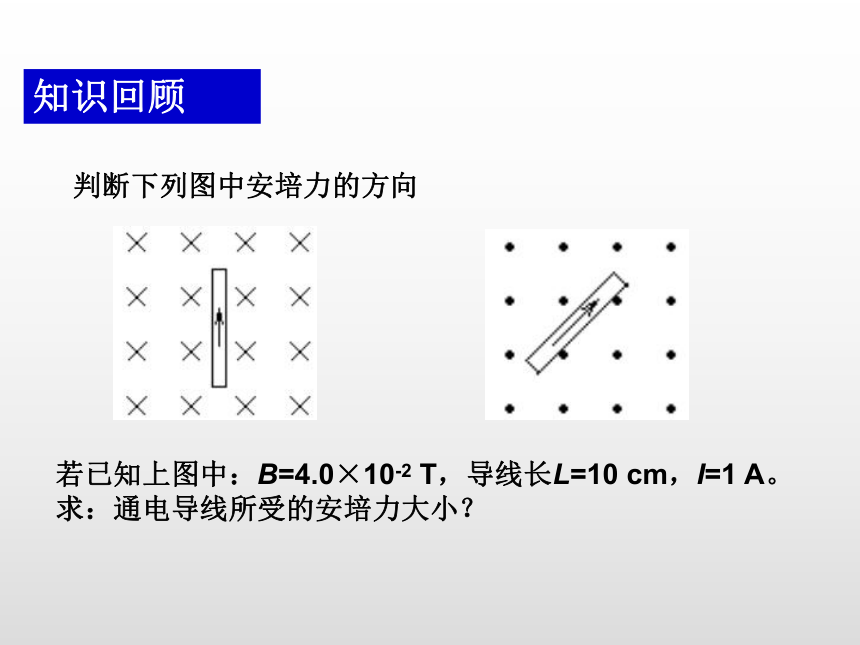

知识回顾
判断下列图中安培力的方向
若已知上图中：B=4.0×10-2 T，导线长L=10 cm，I=1 A。求：通电导线所受的安培力大小？

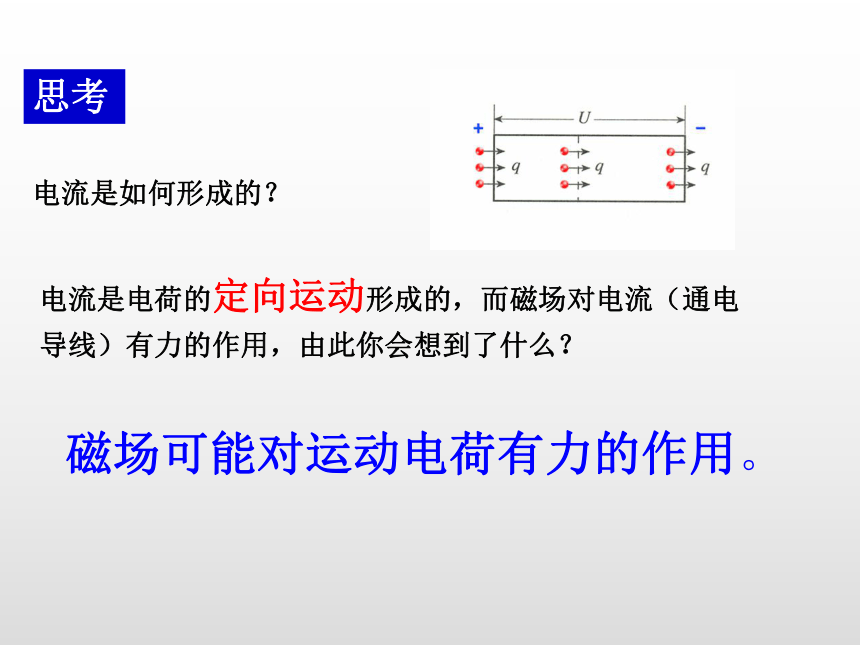

电流是如何形成的？
思考
电流是电荷的定向运动形成的，而磁场对电流（通电导线）有力的作用，由此你会想到了什么？
磁场可能对运动电荷有力的作用。

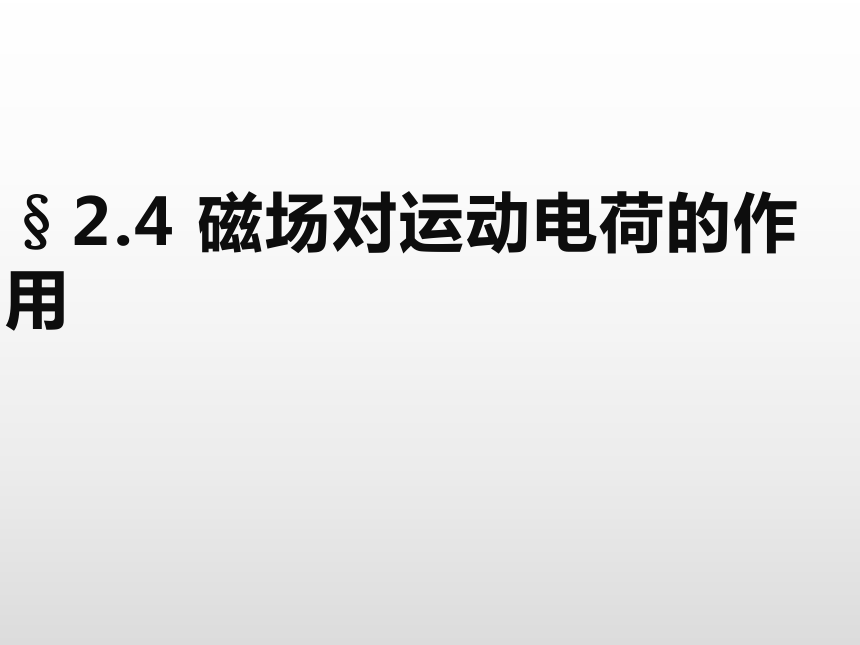

§2.4 磁场对运动电荷的作用

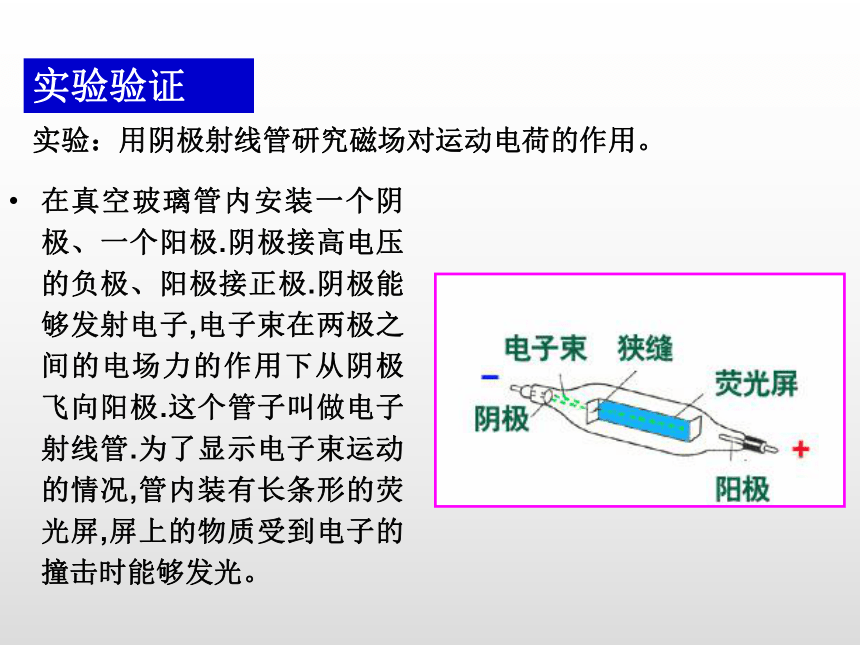

实验：用阴极射线管研究磁场对运动电荷的作用。
实验验证
在真空玻璃管内安装一个阴极、一个阳极.阴极接高电压的负极、阳极接正极.阴极能够发射电子,电子束在两极之间的电场力的作用下从阴极飞向阳极.这个管子叫做电子射线管.为了显示电子束运动的情况,管内装有长条形的荧光屏,屏上的物质受到电子的撞击时能够发光。

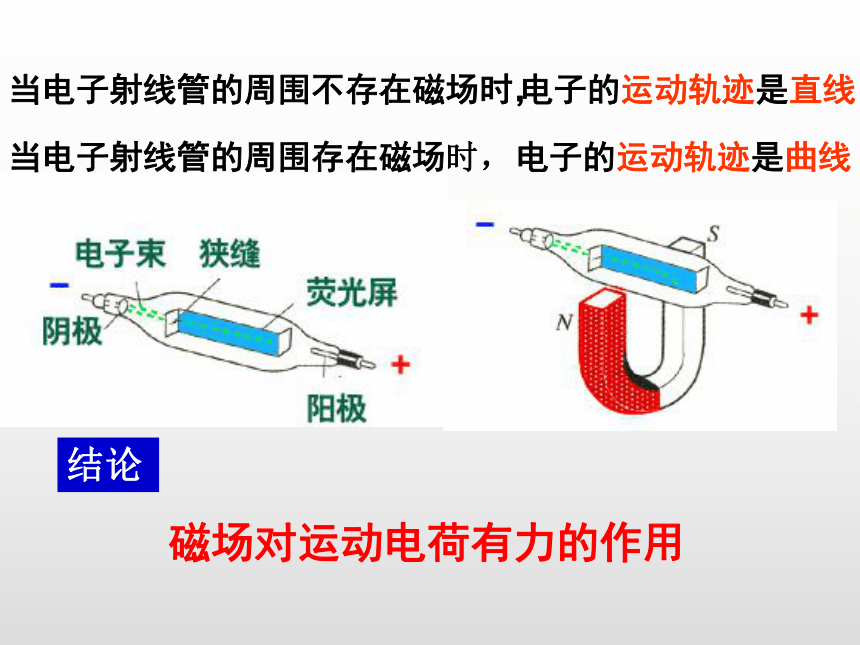

当电子射线管的周围不存在磁场时，
电子的运动轨迹是直线
当电子射线管的周围存在磁场时，
电子的运动轨迹是曲线
磁场对运动电荷有力的作用
结论

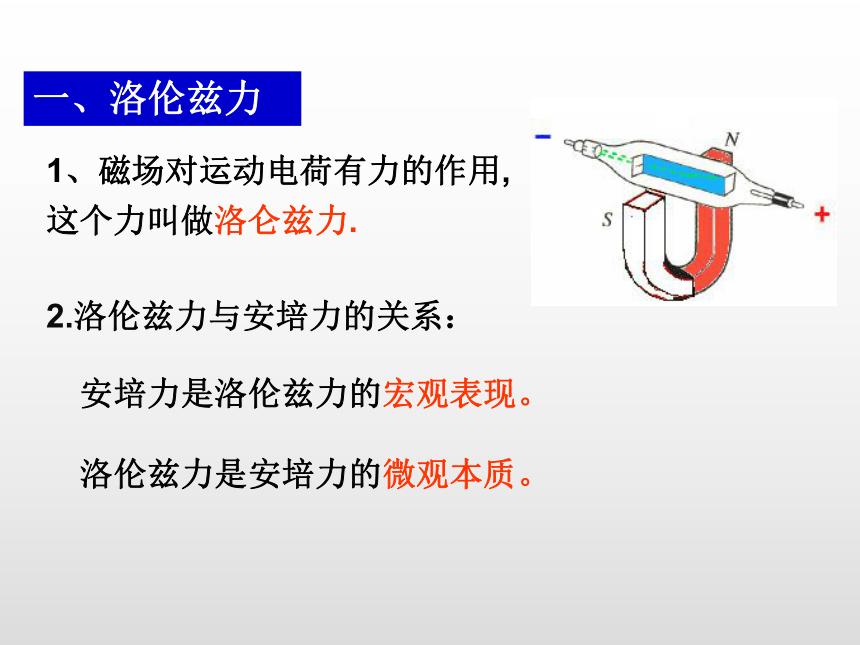

一、洛伦兹力
1、磁场对运动电荷有力的作用,
这个力叫做洛仑兹力.
2.洛伦兹力与安培力的关系：
安培力是洛伦兹力的宏观表现。
洛伦兹力是安培力的微观本质。
洛伦兹（1853—1928）
洛伦兹，荷兰物理学家，首先提出磁场对运动电荷有作用力的观点。 洛伦兹创立了经典电子论，提出了洛伦兹变换公式，1902年与其学生塞曼共同获得诺贝尔物理学奖。为纪念洛伦兹的卓著功勋，荷兰政府决定从1945年起，把他的生日定为“洛伦兹节”。

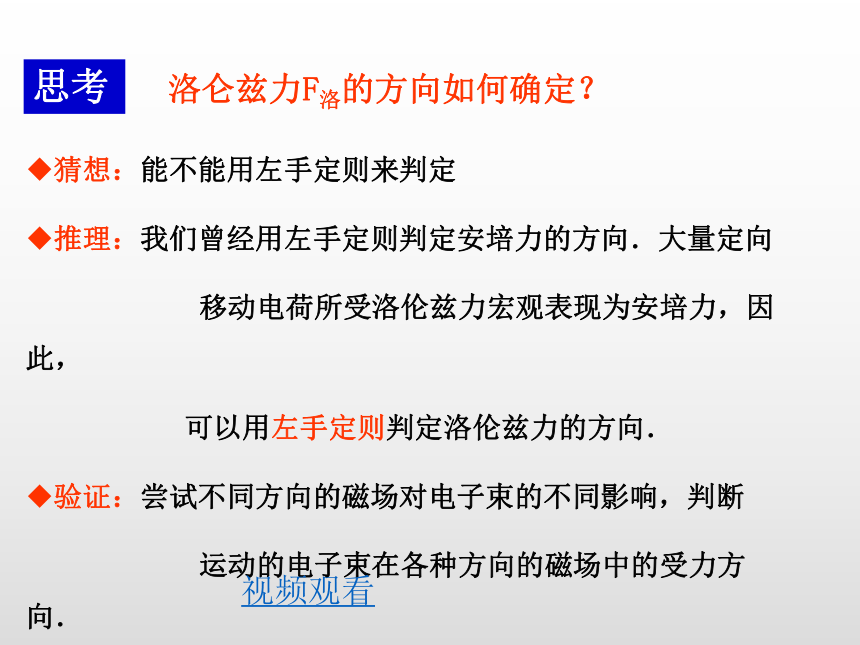

猜想：能不能用左手定则来判定
推理：我们曾经用左手定则判定安培力的方向．大量定向
移动电荷所受洛伦兹力宏观表现为安培力，因此，
可以用左手定则判定洛伦兹力的方向．
验证：尝试不同方向的磁场对电子束的不同影响，判断
运动的电子束在各种方向的磁场中的受力方向．
洛仑兹力F洛的方向如何确定？
思考
视频观看

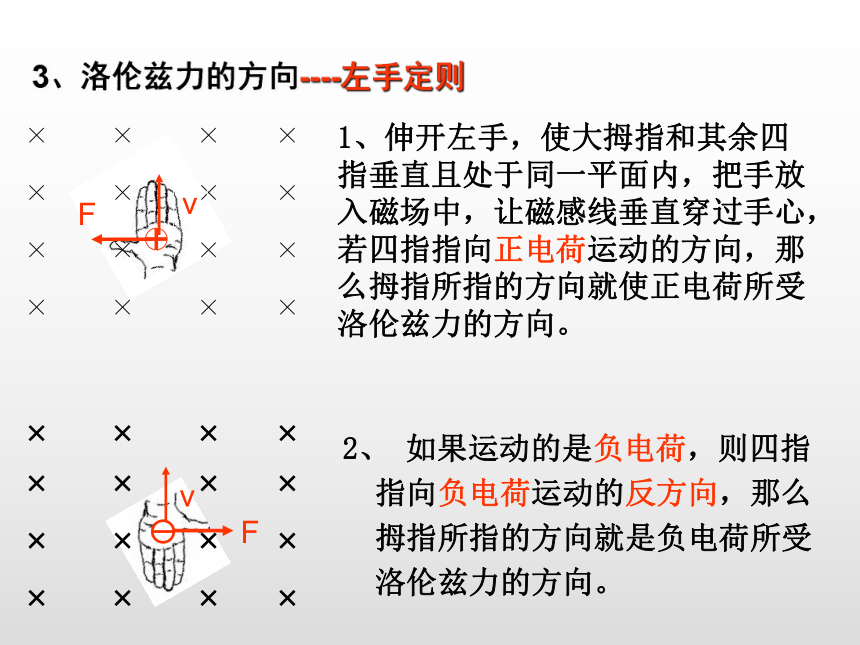

3、洛伦兹力的方向----左手定则
1、伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线垂直穿过手心，若四指指向正电荷运动的方向，那么拇指所指的方向就使正电荷所受洛伦兹力的方向。
2、 如果运动的是负电荷，则四指指向负电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向。
洛伦兹力的方向
下图中电子束的偏转方向画的方向正确吗？
洛仑兹力F洛的大小与什么有关？
F
F
B
请大家猜一猜？
速度V
磁场的磁感应强度B
带电粒子的电荷量q
4、洛伦兹力的大小
设有一段长为L，横截面积为S的直导线，单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速率为v.这段通电导线垂直磁场方向放入磁感应强度为B的匀强磁场中，求洛伦兹力
洛伦兹力的大小
(1)通电导线中的电流
(2)通电导线所受的安培力
(3)这段导线内的自由电荷数
(4)每个电荷所受的洛伦兹力
当速度V的方向与磁感应强度B的方向平行时：
F＝0
课堂练习:
1.判断下列粒子刚进入磁场时所受的洛伦兹力的方向.
F垂直纸面向里
F垂直纸面向外
小结
1、洛伦兹力：运动电荷在磁场中受到的作用力
安培力是洛伦兹力的宏观表现
2、洛伦兹力方向的判断：
左手定则
F⊥V， F⊥B ，F⊥ V、B所在的平面
负电荷的方向与正电荷的相反
3、洛伦兹力的大小：
洛仑兹力有什么特点呢？
f
f
-q
洛仑兹力F的方向总跟运动电荷的速度v的方向垂直。
洛仑兹力只能改变电荷运动的速度方向，不能改变速度的大小。
洛仑兹力对在磁场中运动的电荷不做功。
思考
如果带电粒子射入匀强磁场时，初速度跟磁场方向垂直（如图所示），粒子在洛仑兹力的作用下将做什么运动？
思考
电子束的磁偏转
下图实验装置可以演示洛伦兹力的大小和方向。它由一个球形电子射线管和一组线圈组成。通过改变电子枪两极间的电压可以改变电子的速度；通过改变线圈中电流的强弱可以改变磁感应强度的大小。
1.产生：电场对运动电荷、静止电荷都有电场力的
作用,磁场只对运动电荷才有磁场力的作用
洛伦兹力与电场力的区别：
2.大小：在匀强电场中,电荷所受的电场力与V无关，是一个恒力。
在匀强磁场中, 洛伦兹力与V有关
3.方向：电场力的方向与电场方向平行,正电荷的电场力方向就是电场方向。
无论是正电荷还是负电荷，它所受洛伦兹力永远与磁场方向垂直。
4.做功：电场力对电荷可能做功，也可能不做功
洛伦兹力始终与电荷速度方向垂直,永远不会做功
电视显像管应用了电子束在磁场中的偏转原理。电子束射向荧光屏就能发光，一束电子束只能使荧光屏上的一个点发光，而通过偏转线圈中磁场的偏转就可以使整个荧光屏发光。
三、显像管的工作原理
显像管的工作原理
1、电子束是怎样实现偏转的？
思考与讨论
2、在图2.4－3中，如图所示
（1）要是电子打在A点，偏转磁场应该沿什么方向？
（2）要是电子打在B点，偏转磁场应该沿什么方向？
（3）要是电子束打在荧光屏上的位置由中心O逐渐向A点移动，偏转磁场应该怎样变化？
垂直纸面向外
垂直纸面向里
磁感应强度B逐渐增大
课外作业
1．答：由现象知这束射线含有不同的粒子。其中向左的射线为带正电的粒子组成；中间的射线为不带电粒子组成；向右的射线为带负电的粒子组成。
2．答：甲 竖直向上；乙 竖直向下；丙 垂直纸面向外；丁 垂直纸面向里。
课外作业
