选修1-1 第四章 电磁波及其应用 四、信息化社会：16张PPT

(共16张PPT)
4.4 信息化社会　
第四章 电磁波及其应用　
现代信息技术的三大基础：信息的拾取、传输、处理　
一、信息的拾取和传感器

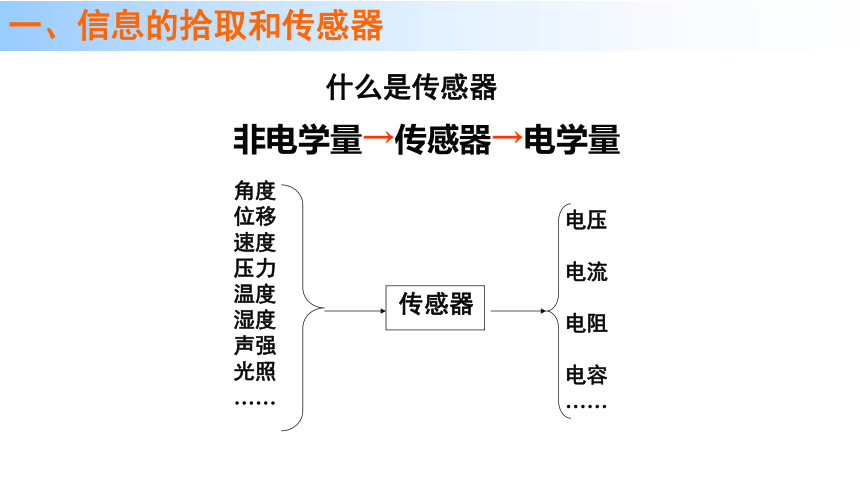

什么是传感器
角度
位移
速度
压力
温度
湿度
声强
光照
……

传感器



电压

电流

电阻

电容
……
非电学量→传感器→电学量

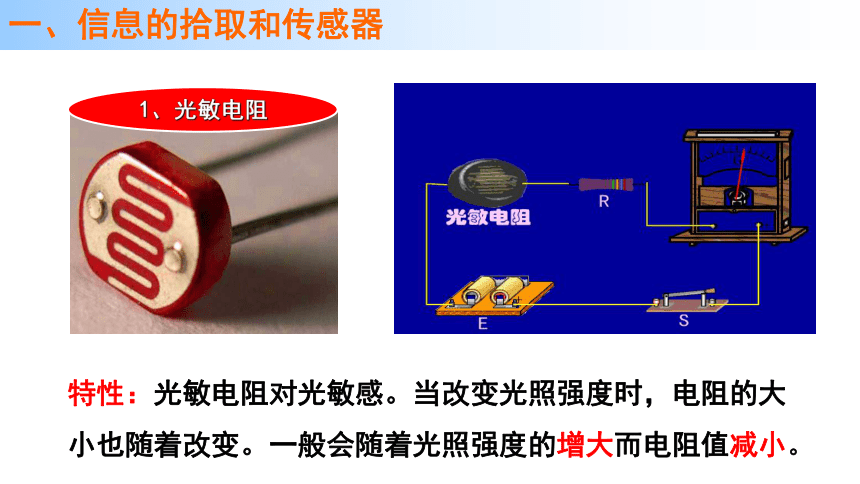

1、光敏电阻
特性：光敏电阻对光敏感。当改变光照强度时，电阻的大小也随着改变。一般会随着光照强度的增大而电阻值减小。
一、信息的拾取和传感器

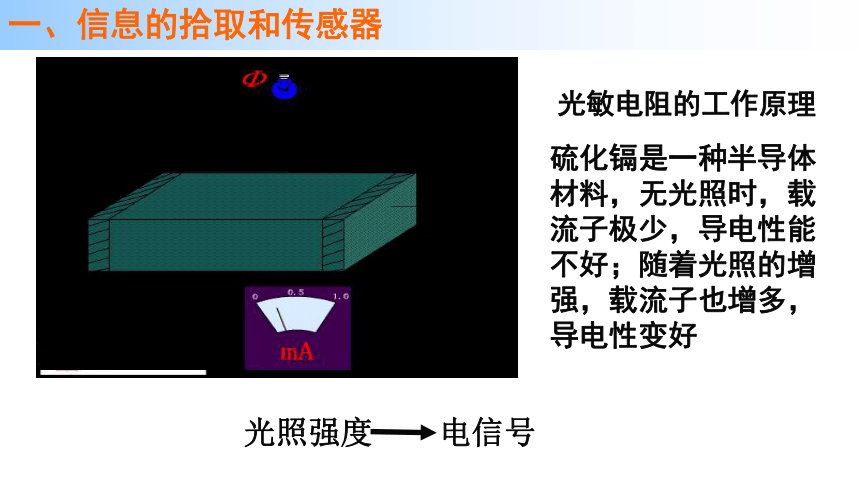

光敏电阻的工作原理
硫化镉是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子也增多，导电性变好

光照强度 电信号

一、信息的拾取和传感器

一、信息的拾取和传感器

一、信息的拾取和传感器
受热时，金属片向热膨胀系数较小的一侧弯曲
一、信息的拾取和传感器
2、双金属片传感器









3、电容式传感器
一、信息的拾取和传感器


















待测压力F


固定电极
可动电极
电容式位移传感器能把压力这个力学量转换为电容这个电学量。
二、信息的处理和数字通信
模拟信号
二、信息的处理和数字通信



声波

模拟信号

声波

模拟信号

数字信号


数字信号




数字信号
中继器


数字信号


Administrator:


二、信息的处理和数字通信
数字信号抗干扰能力强、容易加密、便于计算机处理

t
x(t)
Ts 2Ts 3Ts 4Ts 5Ts 6Ts 7Ts 8Ts
0
q
2q
3q
4q
5q
6q
7q
8q
9q
0000
0001
0010
0011
0100
0101
0110
0111
1000
1001
模拟信号
数字信号
采样
量化
编码




二、信息的处理和数字通信
二、信息的处理和数字通信
“Night gathers, and now my watch begins. It shall not end until my death. I shall take no wife, hold no lands, father no children. I shall wear no crowns and win no glory. I shall live and die at my post. I am the sword in the darkness. I am the watcher on the walls. I am the fire that burns against the cold, the light that brings the dawn, the horn that wakes the sleepers, the shield that guards the realms of men. I pledge my life and honor to the Night’s Watch, for this night and all the nights to come.”
010110111011101…...
数字信号
未来将由你们创造！
