14.1 怎样认识电阻

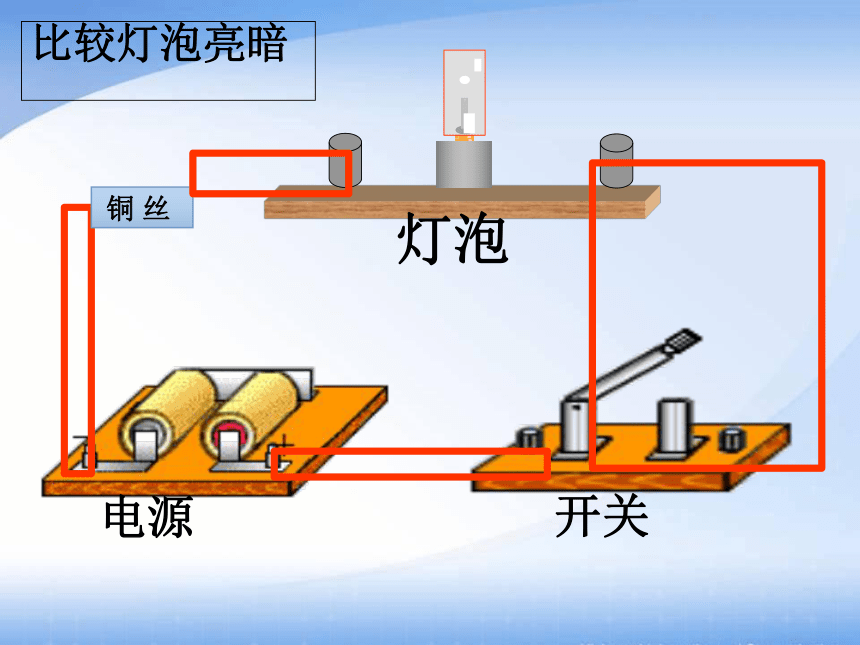

比较灯泡亮暗
铜 丝

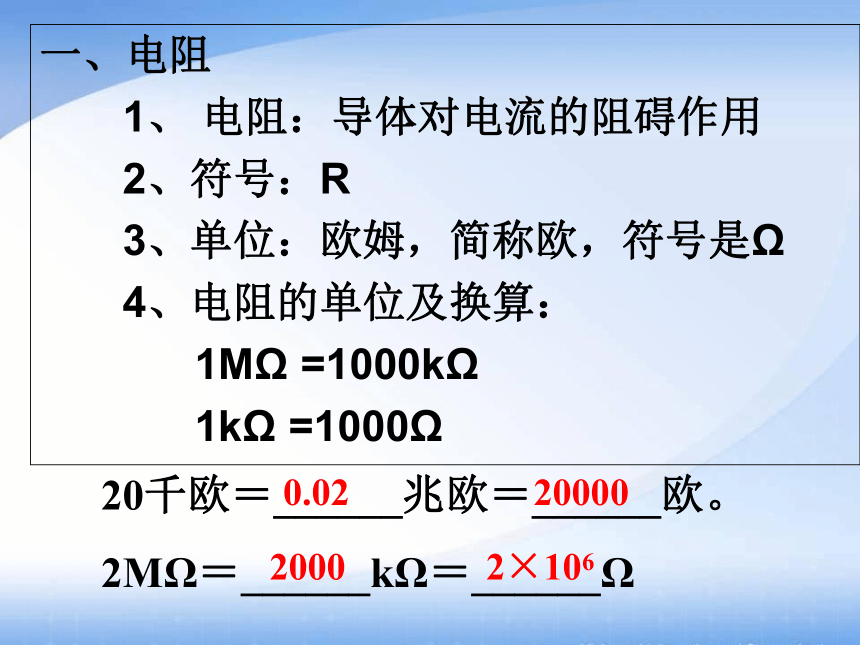

一、电阻
1、 电阻：导体对电流的阻碍作用
2、符号：R
3、单位：欧姆，简称欧，符号是Ω
4、电阻的单位及换算：
1MΩ =1000kΩ
1kΩ =1000Ω
20千欧＝______兆欧＝______欧。
2MΩ＝______kΩ＝______Ω
0.02
20000
2000
2×106

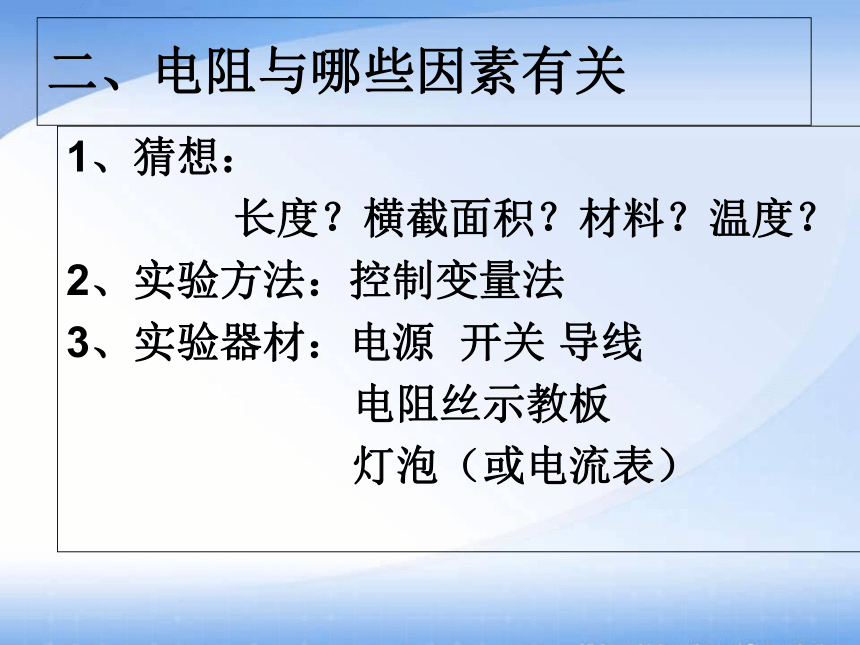

二、电阻与哪些因素有关
1、猜想：
长度？横截面积？材料？温度？
2、实验方法：控制变量法
3、实验器材：电源 开关 导线
电阻丝示教板
灯泡（或电流表）
[实验方案]
材料　横截面积　温度
越大
物业公司保安管理制度办法
目录
第一章岗位职责一、保安主管岗位职责----------------------------------------------3
二、保安班长岗位职责----------------------------------------------3
三、保安队带班员职责----------------------------------------------3
四、保安员职责----------------------------------------------4
五、保安员岗位职责----------------------------------------------4
六、保安巡查员职责----------------------------------------------5
七、消防主管岗位职责----------------------------------------------5
八、义务消防员职责----------------------------------------------6
第二章操作规程一、保安24小时轮值制度
你会选择哪两根导体做实验？

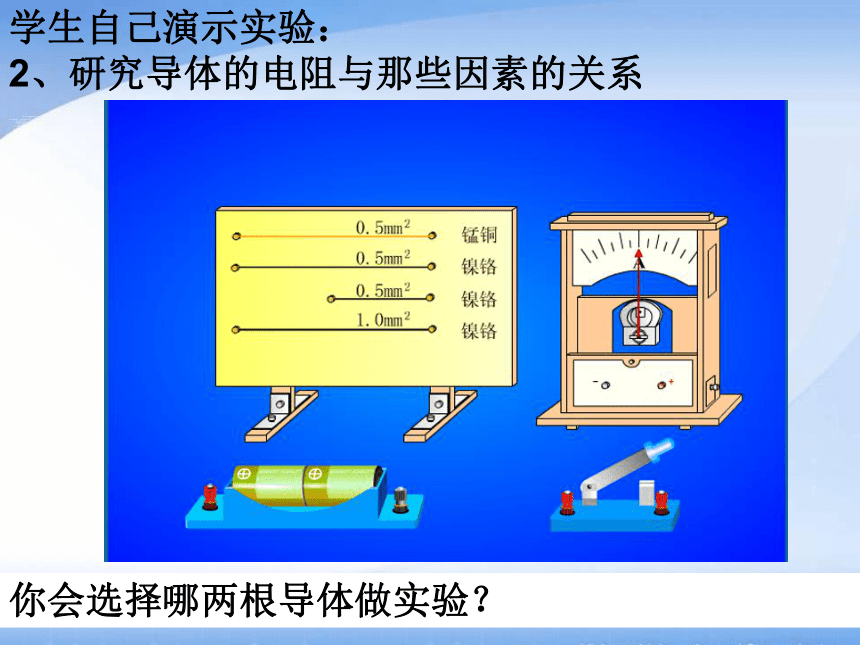

学生自己演示实验：
2、研究导体的电阻与那些因素的关系

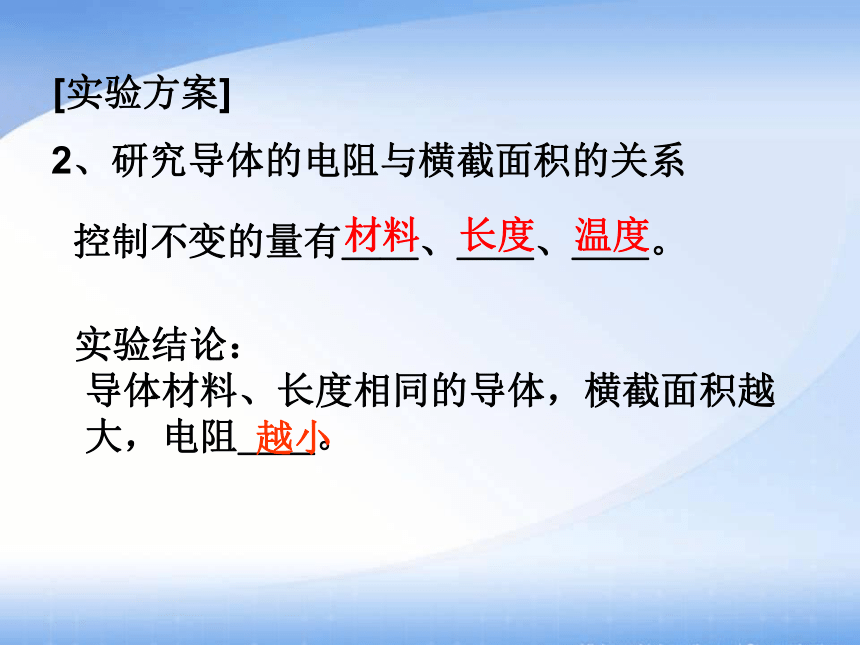

2、研究导体的电阻与横截面积的关系
[实验方案]
控制不变的量有＿＿、＿＿、＿＿。
实验结论：
导体材料、长度相同的导体，横截面积越
大，电阻＿＿。
材料　长度　温度
越小
你会选择哪两根导体做实验？
学生自己演示实验：
3、研究导体的电阻与那些因素的关系
实验结论：
导体长度、横截面积相同的导体，电阻大小与材料有关。

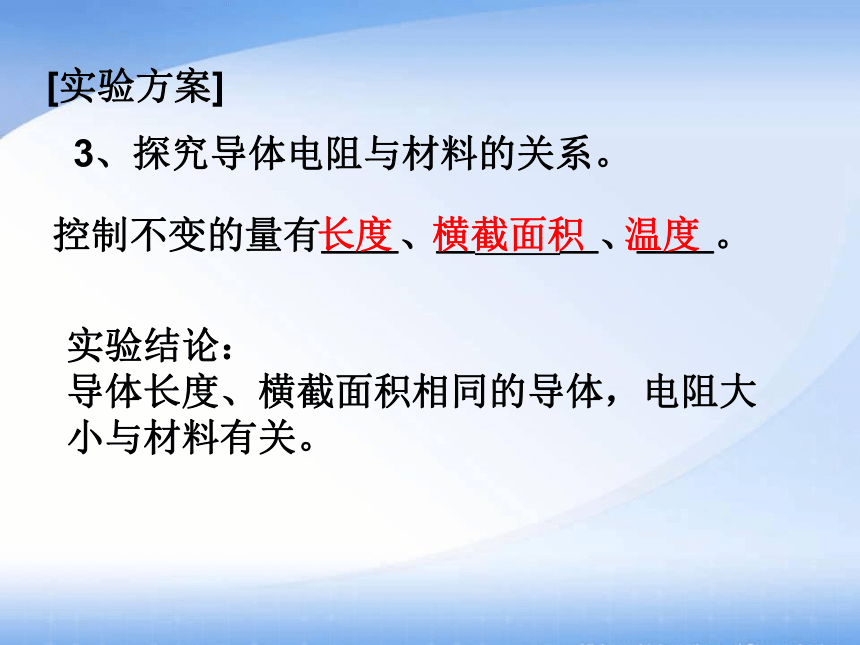

3、探究导体电阻与材料的关系。
[实验方案]
控制不变的量有＿＿、＿ ＿、＿＿。
长度　横截面积　温度
例题1：
将一根金属导线对折后并成一条，它的电阻将变__（选填“大”、小”），原因是导线的______不变，_________变大，______变小所致.
例题2：
将一根金属导线均匀拉长后，它的电阻将变__（选填“大”、“小”）．原因是导线的______不变，____变大，_________变小所致．
小
材料
横截面积
长度
大
材料
长度
横截面积
2.判断：
（1）铜导线的电阻比铁导线的电阻小。
（2）温度升高，导体的电阻会增大。
（3）长的铜导线的电阻比短的铜导线的电阻大。
三、电阻器
1、定值电阻
符号：
2、变阻器及电位器
滑动变阻器
电位器
滑动变阻器
1、原理：利用改变接入电路电阻线的长度来改变电阻。
2、结构：
3、示意图及符号：



电阻丝两端接线柱
思考问题
滑动变阻器有四个接线柱 ，但是连入电路中只要其中两个接线柱，那么如何连接呢？
A
B
C
D
4、正确使用滑动变阻器
(1)、标牌：“50 Ω，1.5A”
“50Ω”表示：最大阻值为50Ω；
“1.5A”表示：允许通过最大电流为1.5A。
(2)、与被控制电路串联
(3)、正确连接方式：
(4)、闭合开关前应将滑片远离下接线柱，使接
入电路阻值最大（起到保护电路的作用）
“一上一下”
接A、C=接A、D
接B、C=接B、D
变阻器的使用方法
相当于接入一根导线
相当于接入一个定值电阻
六种接法比较：
例题3：
C
如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
大
小
右
例题4：
