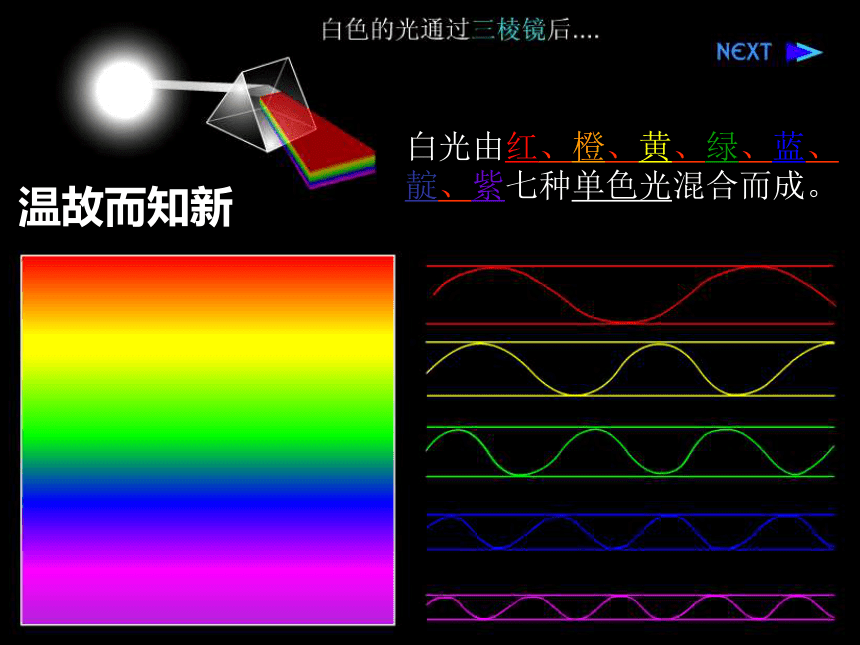

白光由红、橙、黄、绿、蓝、靛、紫七种单色光混合而成。
温故而知新

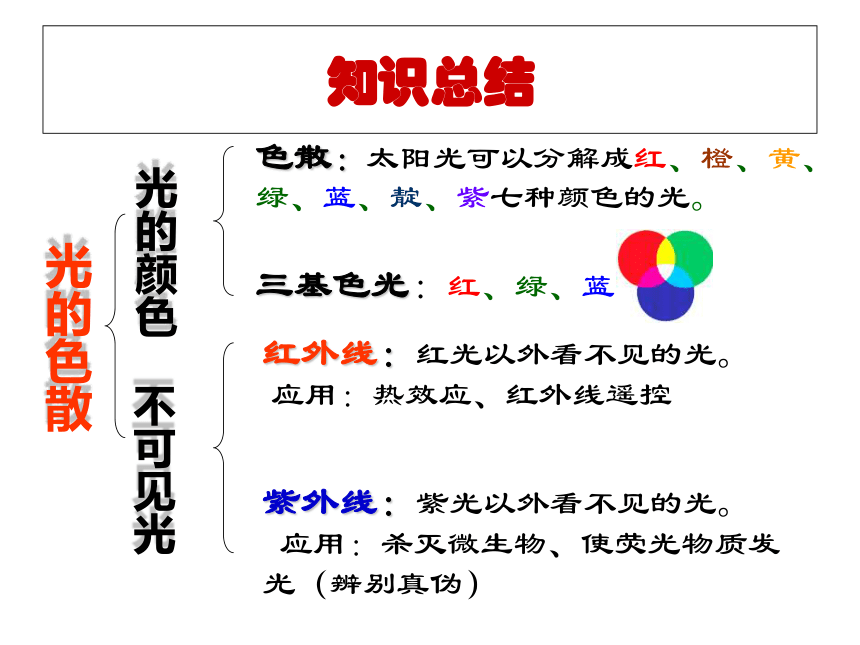

知识总结
光的色散
光的颜色
不可见光
色散：太阳光可以分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光。

三基色光：红、绿、蓝
红外线：红光以外看不见的光。
应用：热效应、红外线遥控
紫外线：紫光以外看不见的光。
应用：杀灭微生物、使荧光物质发光（辨别真伪）

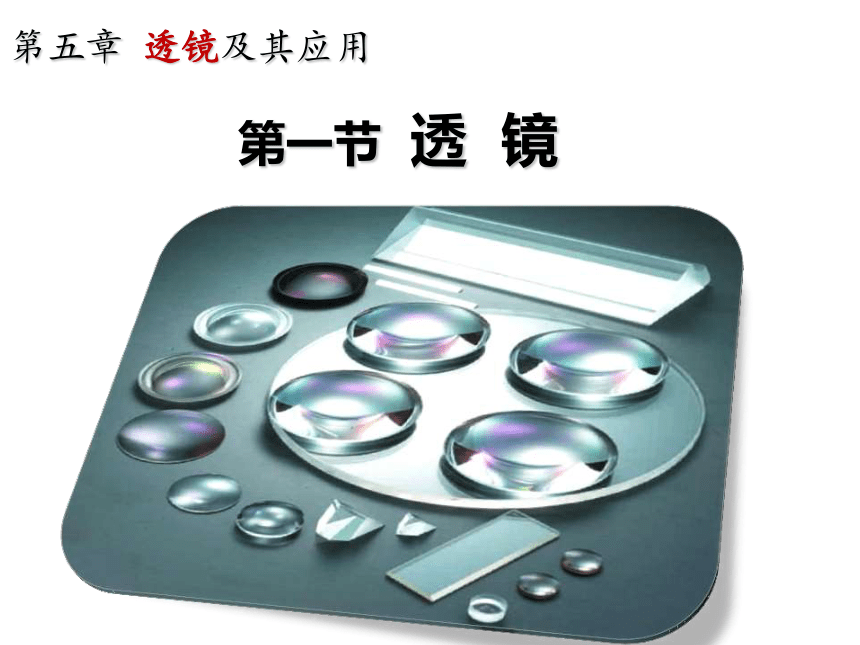

第五章 透镜及其应用
第一节 透 镜

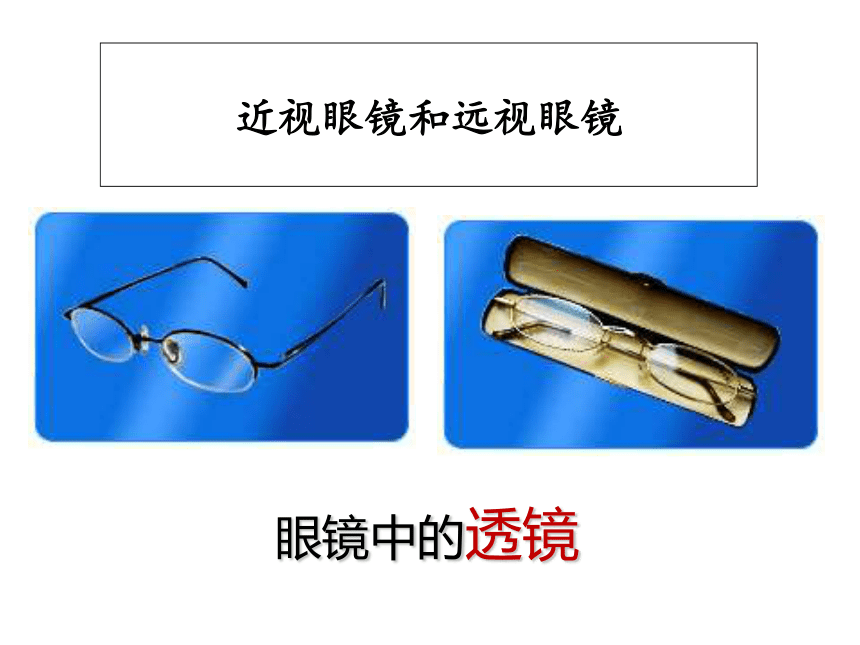

近视眼镜和远视眼镜
眼镜中的透镜

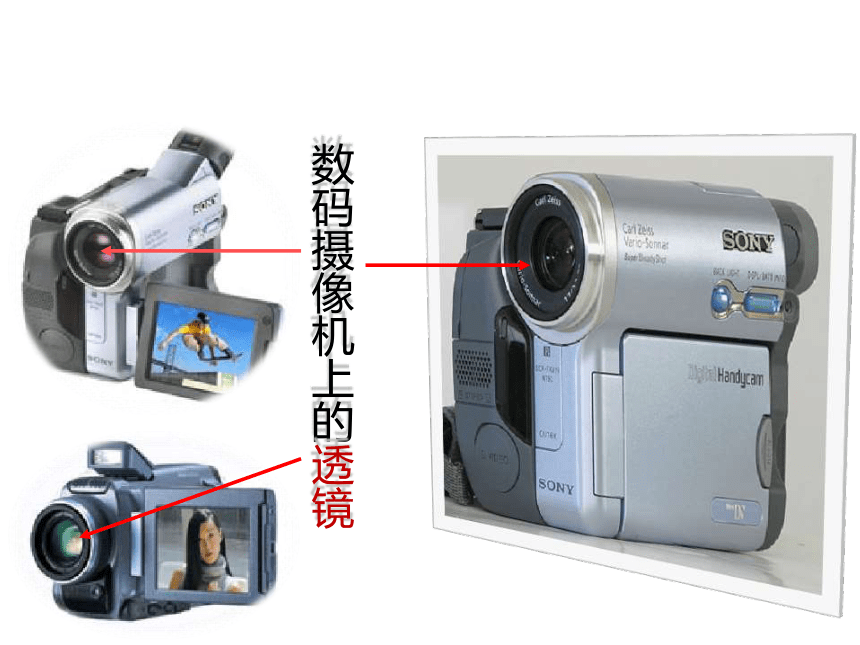

数码摄像机上的透镜

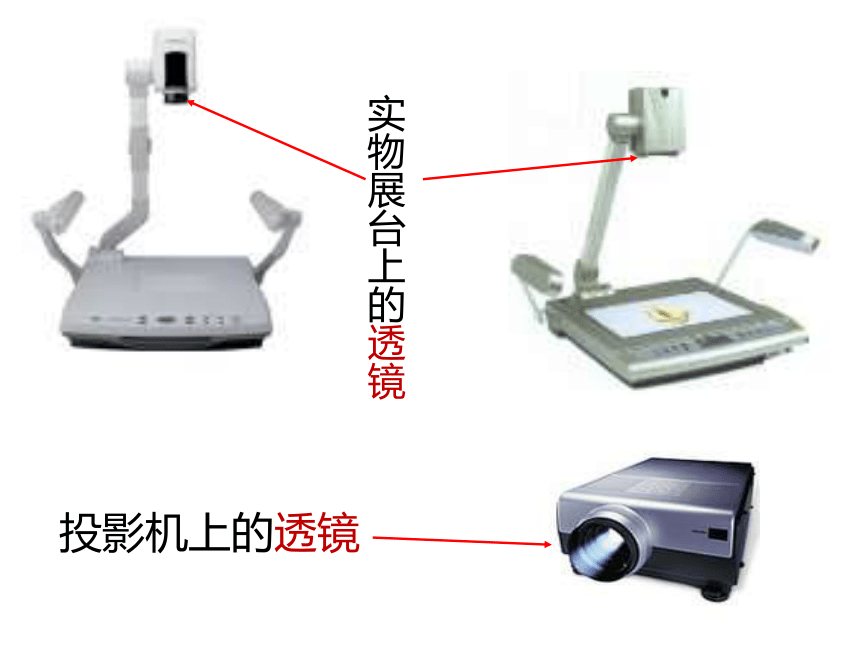

投影机上的透镜
实物展台上的透镜
显微镜上的透镜
天文望远镜上的透镜

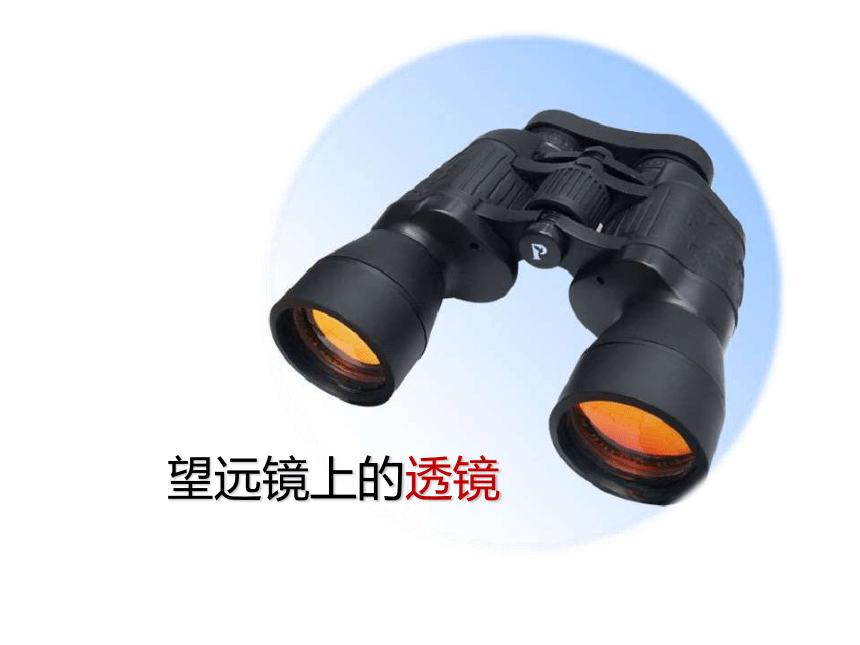

望远镜上的透镜

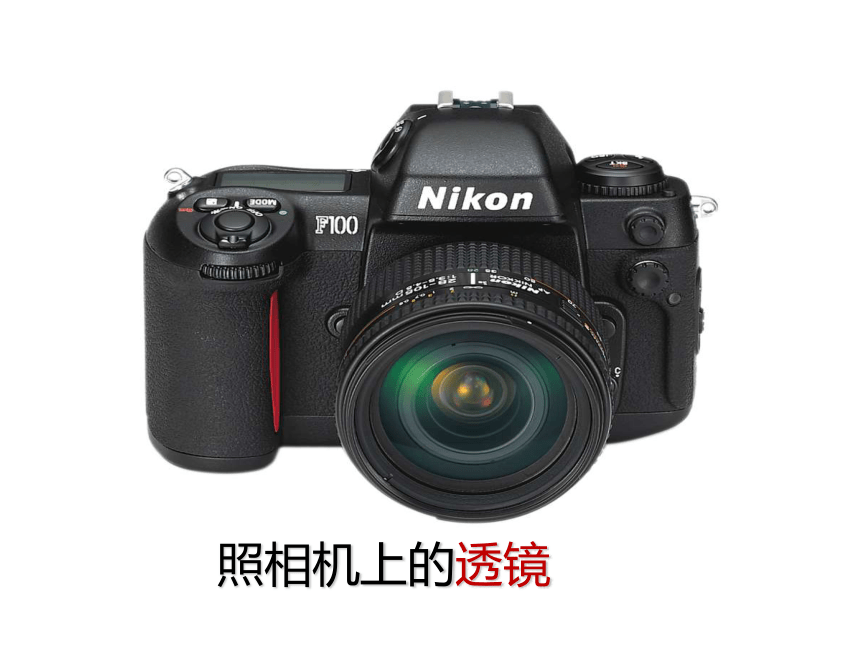

照相机上的透镜

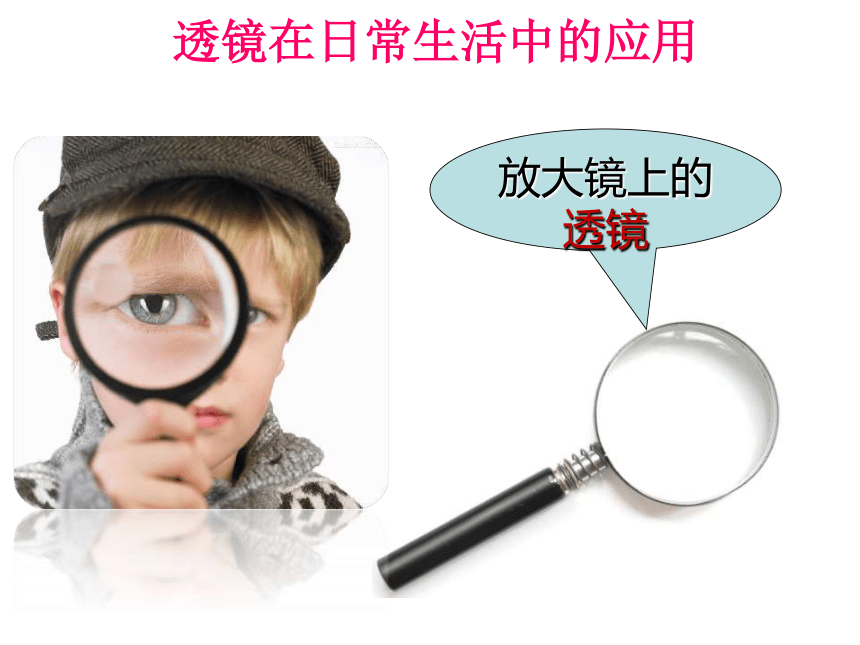

透镜在日常生活中的应用
放大镜上的
透镜
透镜是由透光材料制成，表面是球面的一部分。
透镜
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
透镜的分类:
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
1、识别下列透镜，并归类：
1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上特殊的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
主光轴
O
光心
凸透镜
凸透镜的画法
C1
C2
主光轴
光心(O)
O
主光轴
光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上特殊的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
凹透镜
凹透镜的画法
C2
C1
主光轴
光心(O)
凸透镜：
对光线起会聚作用
1、凸透镜
2、凹透镜
凹透镜：
对光线起发散作用
凸透镜有几个焦点？
1、平行于凸透镜主光轴的光线如何传播？
O
F
F
2、凸透镜有2个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。

在主光轴上会聚成的这一点是什么？
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
1　平行于主光轴的光线会聚到焦点上
2　过焦点的光线经过凸透镜折射后跟主光轴平行
3　过光心的光线经过凸透镜折射后方向不变
大家想一想能不能让小灯泡发出的光变为平行光？
2、平行于凹透镜主光轴的光线如何传播？
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F

凹透镜有焦点吗？
凹透镜有2个虚焦点
凹透镜有几个虚焦点？
F
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线
Ｆ
完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
练一练
F
F
F
F
错
错
判断出射光线的正误
1
2
对
对
4　在下图中填入合适的光具
今天这节课你学到了什么?
一、透镜的分类：
二、透镜的专业术语：1、主光轴 2、光心
3、焦 点 4、焦距
三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜



2、凹透镜对光线起
发散作用，也叫发散透镜
凸透镜和凹透镜
小结:
作业： 1.预习第二节《生活中的透镜》
