2019学年七年级下册科学题型专项突破 第2章 对环境的察觉 作图题

第02章 对环境的察觉（作图题）-2019-2020学年七年级下册科学题型专项突破（浙教版）
一、作图题

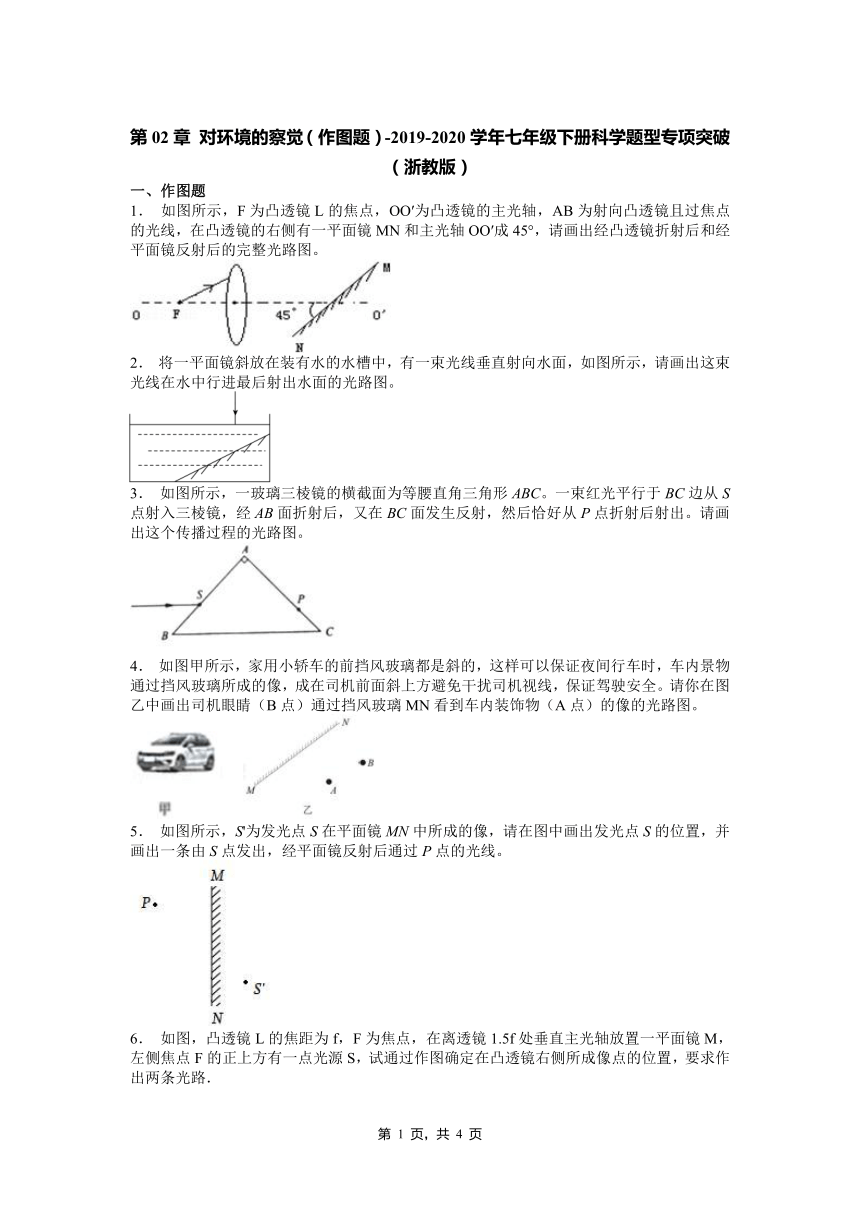

1． 如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。

2． 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

3． 如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。请画出这个传播过程的光路图。

4． 如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

5． 如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

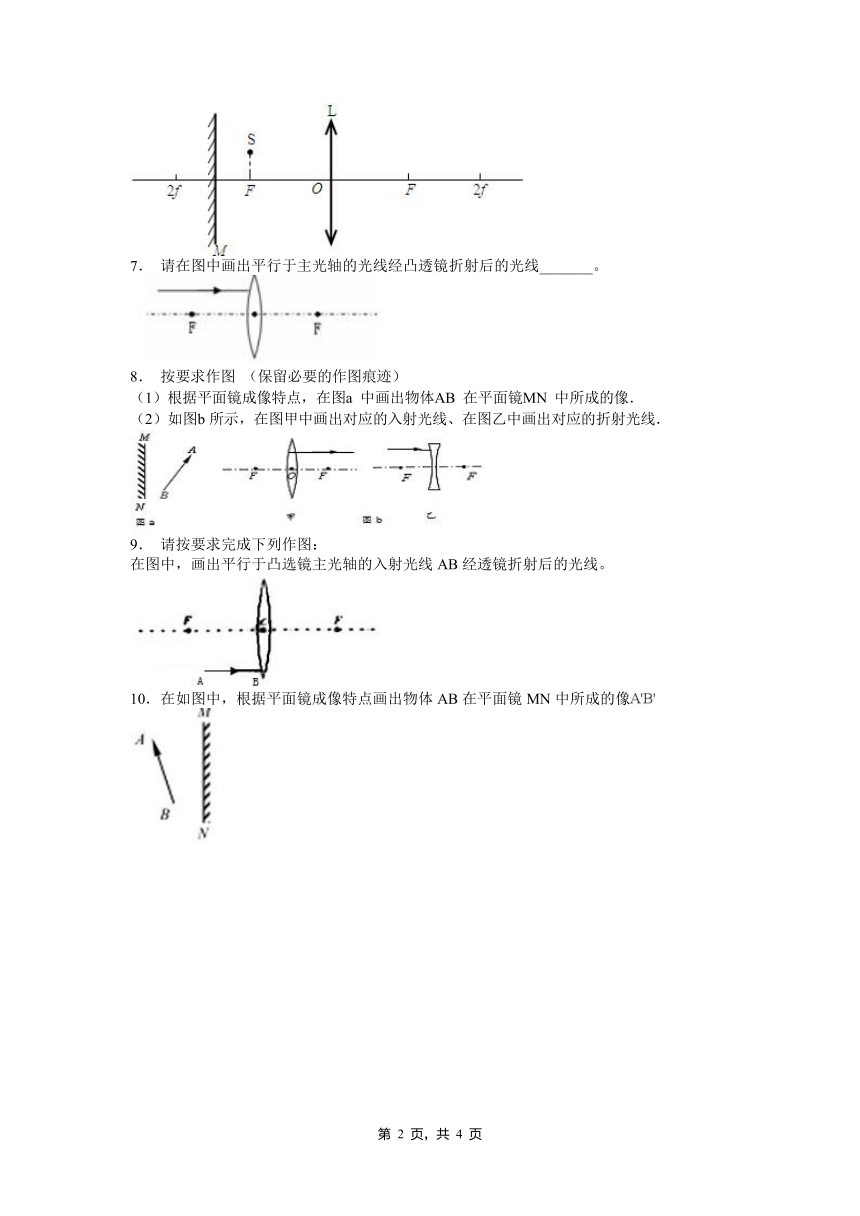

6． 如图，凸透镜L的焦距为f，F为焦点，在离透镜1.5f处垂直主光轴放置一平面镜M，左侧焦点F的正上方有一点光源S，试通过作图确定在凸透镜右侧所成像点的位置，要求作出两条光路．

7． 请在图中画出平行于主光轴的光线经凸透镜折射后的光线_______。

8． 按要求作图 （保留必要的作图痕迹）
（1）根据平面镜成像特点，在图 a 中画出物体 AB 在平面镜 MN 中所成的像．
（2）如图 b所示，在图甲中画出对应的入射光线、在图乙中画出对应的折射光线．

9． 请按要求完成下列作图：
在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线。

10．在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的像



第02章 对环境的察觉（作图题）-2019-2020学年七年级下册科学题型专项突破（浙教版）（参考答案）
一、作图题
1．
2．
3．
4． 作出车内装饰物（A点）关于平面镜的对称点A′，即为像点，连接A′B交平面镜于点O，连接AO画出入射光线，沿OB画出反射光线，如图所示：

5． 解：作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示：

6．
7．
8．
9．
10．
