人教版七年级数学下册5.1.3 同位角 内错角同旁内角课件(共22张ppt)

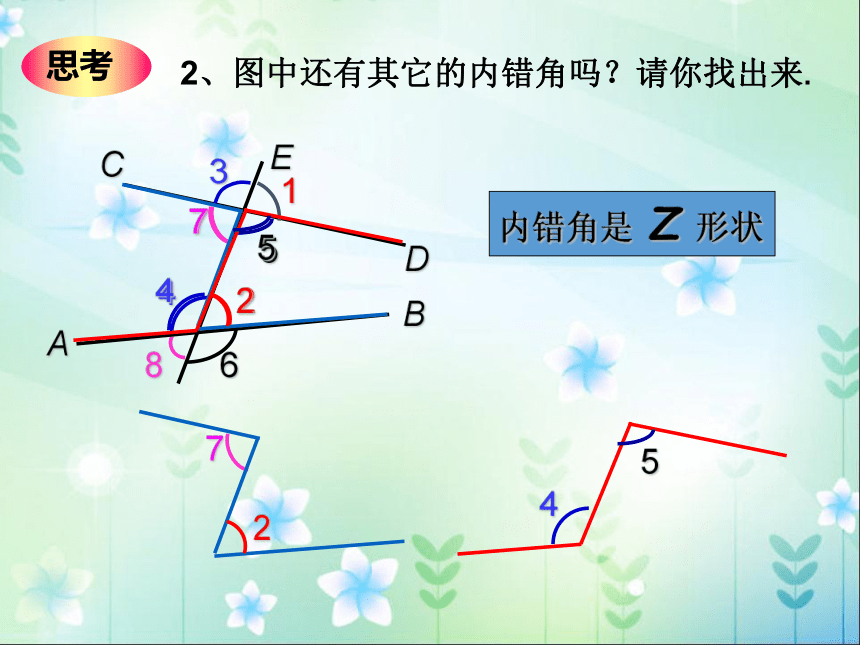

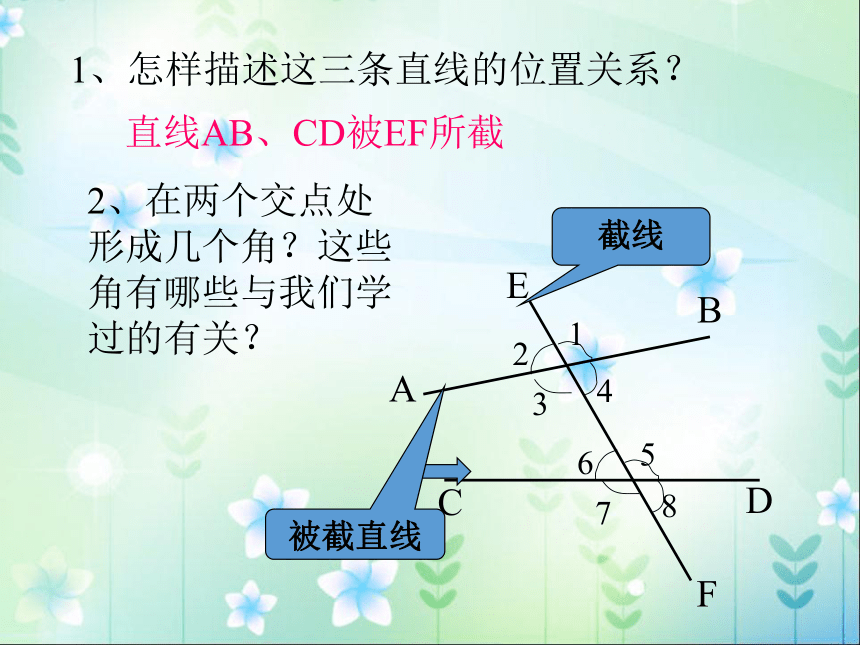

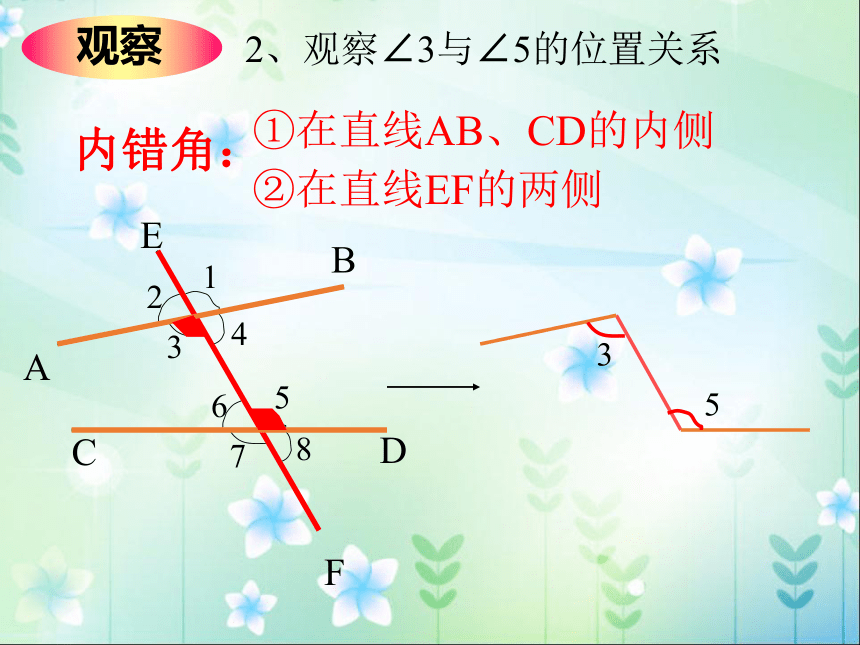

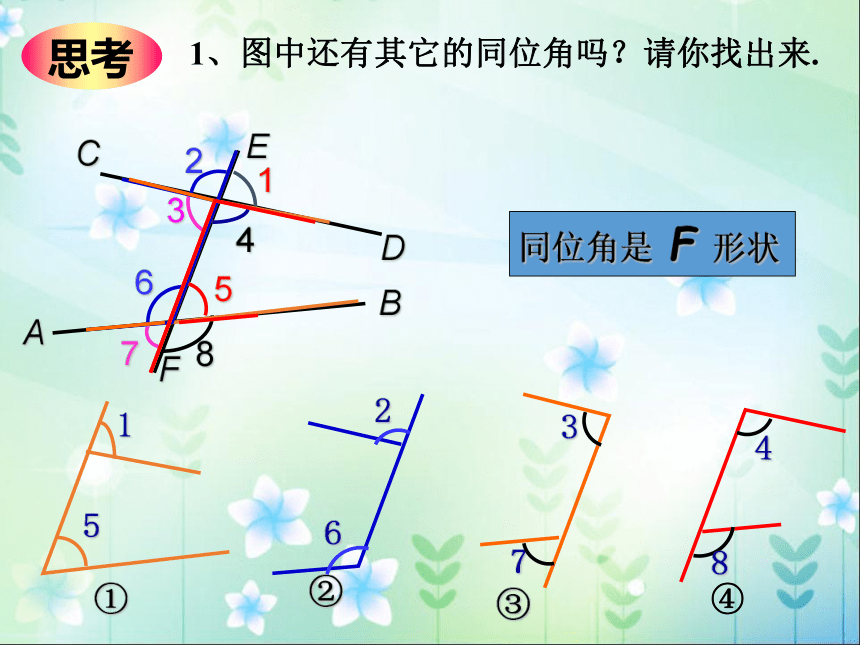

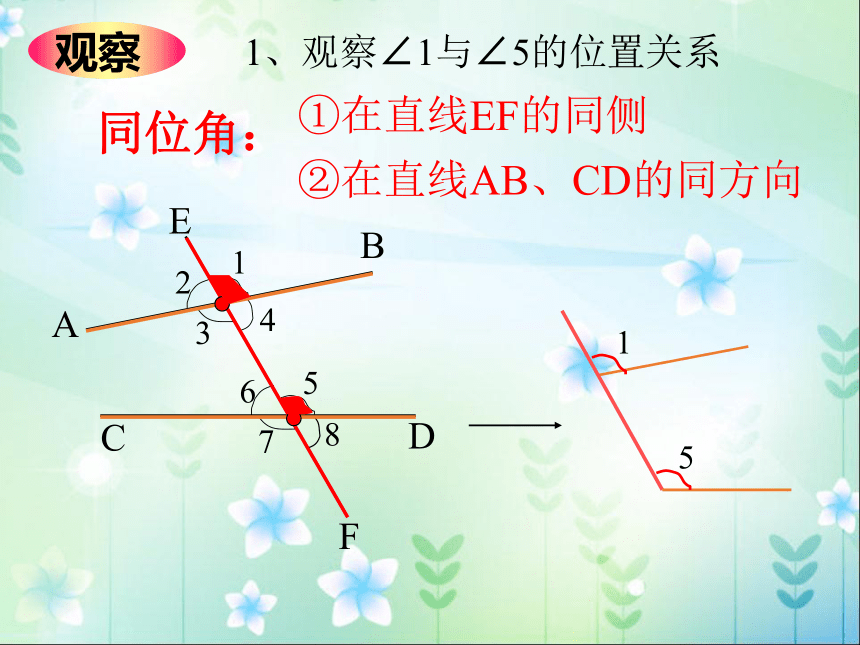

课件22张PPT。 5.1.3 同位角 内错角同旁内角ACBDEF1、怎样描述这三条直线的位置关系？直线AB、CD被EF所截2、在两个交点处形成几个角？这些角有哪些与我们学过的有关？截线F1、观察∠1与∠5的位置关系①在直线EF的同侧②在直线AB、CD的同方向ACBDE12345678同位角：1、图中还有其它的同位角吗？请你找出来.ACBDEF123456782、观察∠3与∠5的位置关系①在直线AB、CD的内侧②在直线EF的两侧内错角：2、图中还有其它的内错角吗？请你找出来.ACBDEF123456783、观察∠4与∠5的位置关系①在直线AB、CD的内侧②在直线EF的同侧同旁内角：3、图中还有其它的同旁内角吗？请你找出来.同位角、内错角和同旁内角的结构特征：之间之间同侧同旁两旁同旁FZU课堂练习1、识别哪些角是同位角、内错角、同旁内角。12（1）同位角12（2）12（3）12（4）12（5）abc12(6)12(7)12(8)1212(9)(10)同位角同位角同位角同位角内错角同旁内角×××例1：如图，直线DE截直线AB，AC，构成8个角。指出所有的同位角、内错角和同旁内角。同位角内错角同旁内角∠2和∠5∠1和∠8∠3和∠6∠4和∠7∠4和∠5∠1和∠6∠1和∠5∠4和∠6截线变式：∠A与∠8是哪两条直线被第3条直线所截的角？它们是什么关系的角？AC与DE 被AB所截，是同位角AB与DE 被AC所截，是内错角∠A与∠5呢？AB与DE 被AC所截，是同旁内角∠A与∠4呢？例2 如图：直线DE,BC被直线AB所截.
（1）∠1与∠2， ∠1和 ∠3，
∠1和 ∠4各是什么角？
（2）如果∠1=∠4，那么∠1与∠3相等吗？∠1与∠3互补吗？为什么？能力挑战: 看图填空（1）若ED，BF被AB所截，则∠1与_____是同位角。∠2能力挑战: 看图填空（2）若ED，BC被AF所截，则∠3与_____是内错角。∠4能力挑战: 看图填空（3）∠1与∠3是AB和AF被_____所截构成的_______角。DE内错能力挑战: 看图填空（4）∠2与∠4是_____和_____被BC所截构成的______角。ABAF同位小 结1、这节课研究的是两条直线被第三条直线所截形成的不同顶点处的两个角之间的位置关系，即同位角、内错角、同旁内角。2、同位角、内错角、同旁内角的特点：被截直线的同一方向被截直线之间被截直线之间截线的同旁截线的两旁截线的同旁谢谢聆听！
