人教版物理选修3-1第二章《恒定电流》测试题（含答案）

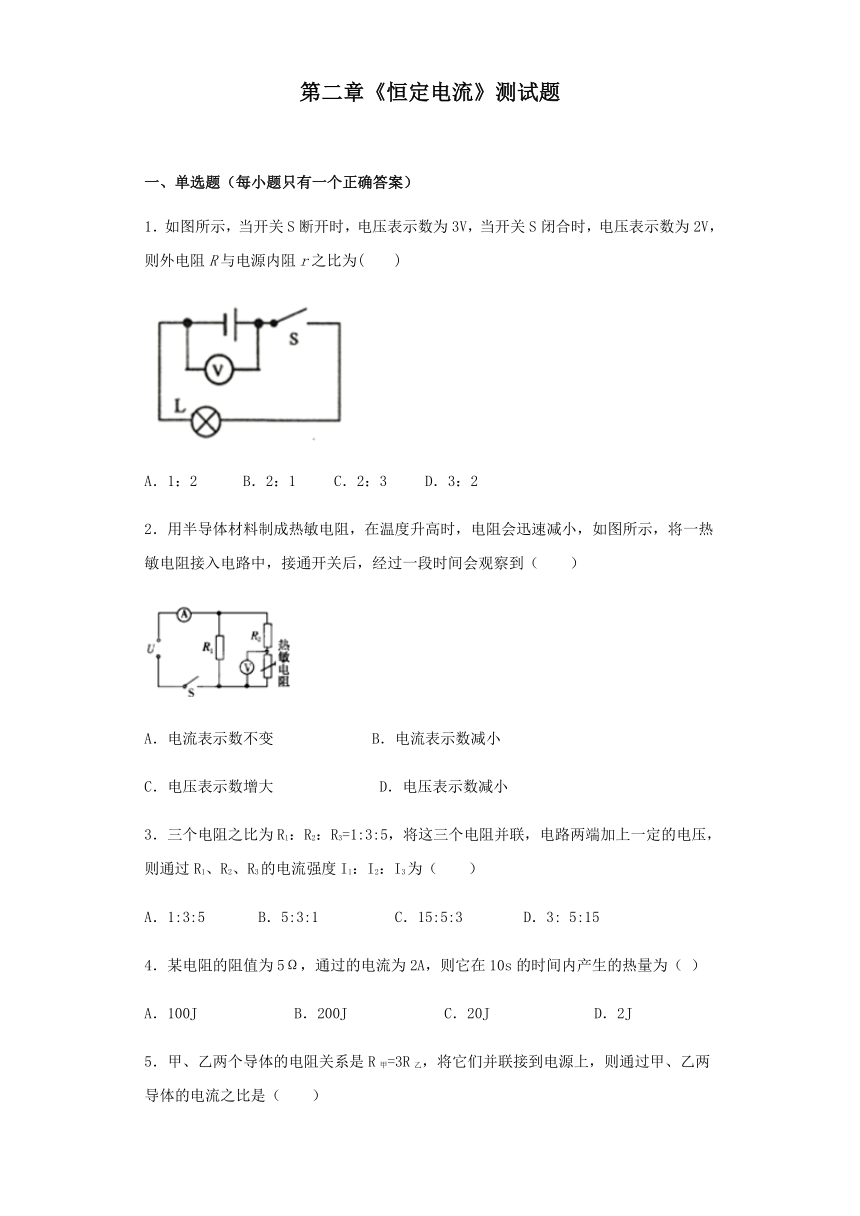

第二章《恒定电流》测试题

一、单选题（每小题只有一个正确答案）
1．如图所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为2V，则外电阻R与电源内阻r之比为(　　)

A．1：2 B．2：1 C．2：3 D．3：2
2．用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（　　）

A．电流表示数不变 B．电流表示数减小
C．电压表示数增大 D．电压表示数减小
3．三个电阻之比为R1：R2：R3=1:3:5，将这三个电阻并联，电路两端加上一定的电压，则通过R1、R2、R3的电流强度I1：I2：I3为（　　）
A．1:3:5 B．5:3:1 C．15:5:3 D．3: 5:15
4．某电阻的阻值为5Ω，通过的电流为2A，则它在10s的时间内产生的热量为（ ）
A．100J B．200J C．20J D．2J
5．甲、乙两个导体的电阻关系是R甲=3R乙，将它们并联接到电源上，则通过甲、乙两导体的电流之比是（　　）
A．1：1 B．1：3 C．3：1 D．无法确定

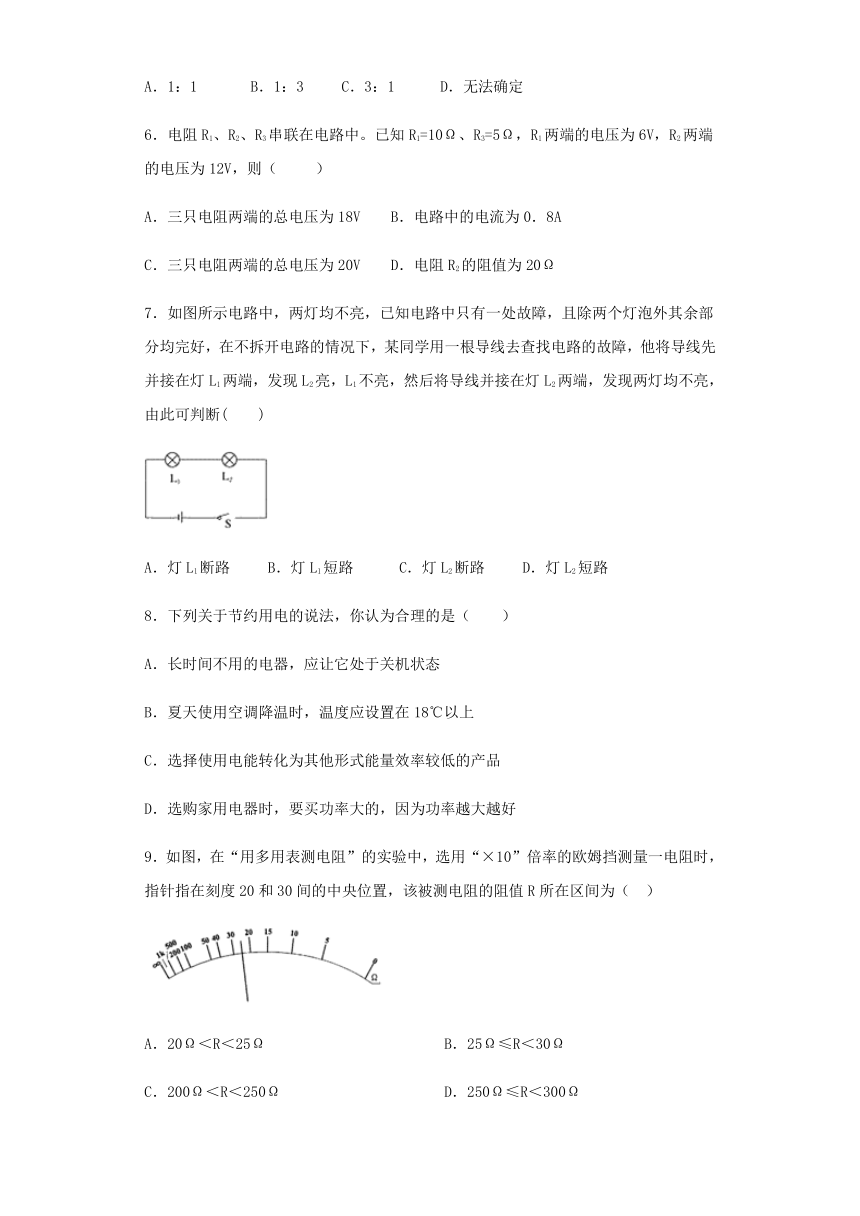

6．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则（ ）
A．三只电阻两端的总电压为18V B．电路中的电流为0．8A
C．三只电阻两端的总电压为20V D．电阻R2的阻值为20Ω
7．如图所示电路中，两灯均不亮，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，在不拆开电路的情况下，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端，发现L2亮，L1不亮，然后将导线并接在灯L2两端，发现两灯均不亮，由此可判断(　　)

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
8．下列关于节约用电的说法，你认为合理的是（　　）
A．长时间不用的电器，应让它处于关机状态
B．夏天使用空调降温时，温度应设置在18℃以上
C．选择使用电能转化为其他形式能量效率较低的产品
D．选购家用电器时，要买功率大的，因为功率越大越好
9．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（ ）

A．20Ω＜R＜25Ω B．25Ω≤R＜30Ω
C．200Ω＜R＜250Ω D．250Ω≤R＜300Ω

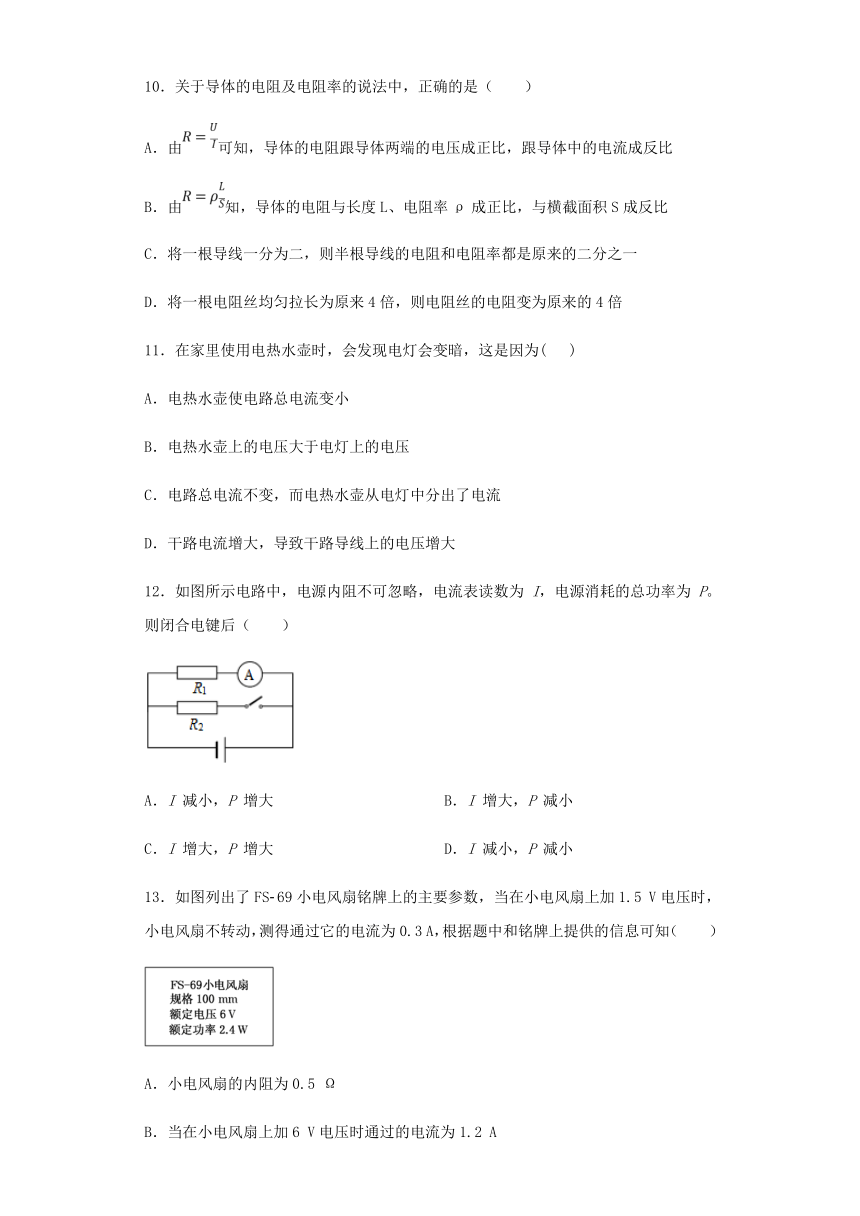

10．关于导体的电阻及电阻率的说法中，正确的是（　　）
A．由可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．由知，导体的电阻与长度L、电阻率ρ成正比，与横截面积S成反比
C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一
D．将一根电阻丝均匀拉长为原来4倍，则电阻丝的电阻变为原来的4倍
11．在家里使用电热水壶时，会发现电灯会变暗，这是因为( )
A．电热水壶使电路总电流变小
B．电热水壶上的电压大于电灯上的电压
C．电路总电流不变，而电热水壶从电灯中分出了电流
D．干路电流增大，导致干路导线上的电压增大
12．如图所示电路中，电源内阻不可忽略，电流表读数为 I，电源消耗的总功率为 P。则闭合电键后（ ）

A．I 减小，P 增大 B．I 增大，P 减小
C．I 增大，P 增大 D．I 减小，P 减小
13．如图列出了FS?69小电风扇铭牌上的主要参数，当在小电风扇上加1.5 V电压时，小电风扇不转动，测得通过它的电流为0.3 A，根据题中和铭牌上提供的信息可知（　　）

A．小电风扇的内阻为0.5 Ω
B．当在小电风扇上加6 V电压时通过的电流为1.2 A

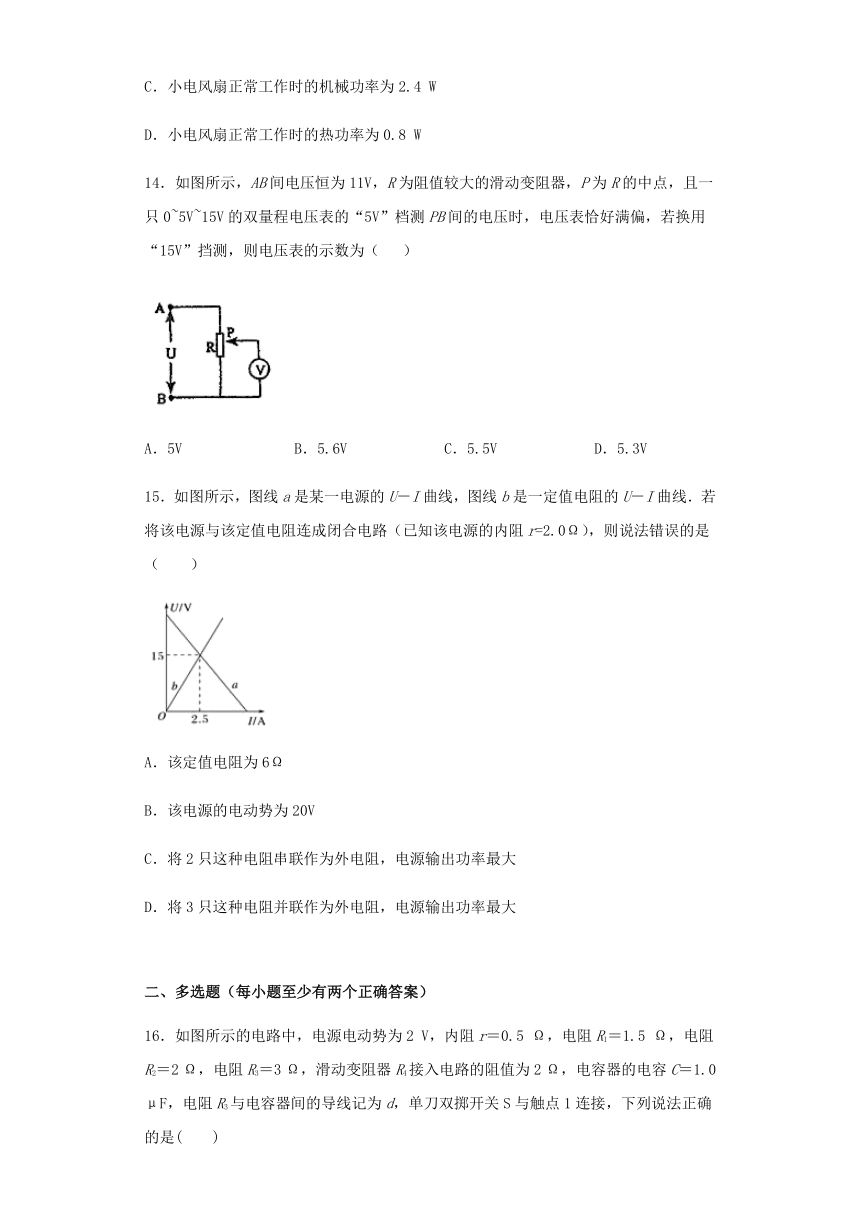

C．小电风扇正常工作时的机械功率为2.4 W
D．小电风扇正常工作时的热功率为0.8 W
14．如图所示，AB间电压恒为11V，R为阻值较大的滑动变阻器，P为R的中点，且一只0~5V~15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”挡测，则电压表的示数为（ ）

A．5V B．5.6V C．5.5V D．5.3V
15．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（　　）

A．该定值电阻为6Ω
B．该电源的电动势为20V
C．将2只这种电阻串联作为外电阻，电源输出功率最大
D．将3只这种电阻并联作为外电阻，电源输出功率最大

二、多选题（每小题至少有两个正确答案）
16．如图所示的电路中，电源电动势为2 V，内阻r＝0.5 Ω，电阻R1＝1.5 Ω，电阻R2＝2 Ω，电阻R3＝3 Ω，滑动变阻器R4接入电路的阻值为2 Ω，电容器的电容C＝1.0 μF，电阻R3与电容器间的导线记为d，单刀双掷开关S与触点1连接，下列说法正确的是(　　)

A．如果仅将R4的滑片向上滑动，R1消耗的功率减少
B．如果仅将R4的滑片向上滑动，电源的输出功率增加
C．如果仅将R4的滑片向上滑动，电容器两极板间的电势差减小
D．若仅将开关S由触点1拨向触点2，流过导线d的横截面的电荷量为1.7510－6C
17．如图所示，电源电动势为3V、内阻为，将一电阻丝接入电路中，电路中电流为2A，若将电阻丝均匀拉长到原来的2倍后再接入电路，则下列说法正确的是（ ）

A．电阻丝的电阻变为 B．电源的内电压变为
C．电路中电流变为 D．电阻丝上消耗的电动率变为
18．如图所示是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线．现将两电源分别与一滑动变阻器串联，电源1所在电路中电流为I1，路端电压为U1；电源2所在电路中电流为I2，路端电压为U2．则应有 （ ）

A．当I1＝I2时，两电源的总功率相等
B．当I1＝I2时，两电源所接的外电阻相等
C．当U1＝U2时，电源1的输出功率小于电源2的输出功率
D．当U1＝U2时，电源1内部消耗的电功率小于电源2内部消耗的电功率
19．如图所示，电源E的内阻不计，其中A为理想电流表，V1、V2为理想电压表，R1、R2、R3为定值电阻．开始时S是断开的，当闭合开关S时，各电表的示数变化情况正确的是(　　)

A．电压表V1的示数变小 B．电压表V2的示数变小
C．电流表A的示数变大 D．电流表A的示数变小
20．下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗。若该车在额定状态下以最大运行速度行驶，则（ ）
自重 额定电压
载重 额定电流
最大速度 额定输出功率
A．电动机的内阻为 B．电动机的输入功率为
C．该车受到的阻力为 D．该车获得的牵引力为


三、实验题
21．现有一合金制成的圆柱体，某兴趣小组为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．
（1）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ=________.
（2）该兴趣小组粗测该圆柱体的电阻约为10Ω，为了更准确测定其电阻率，实验室中有以下供选择的器材：
A．电池组(3V，内阻约1Ω)
B．电流表（0-3A，内阻0.0125Ω)
C．电流表(0-0.6A，内阻约为0.125Ω)
D．电压表(0-3V，内阻4kΩ)
E.电压表(0-15V，内阻15kΩ)
F.滑动变阻器R1(0-20Ω，允许最大电流1A)
G.滑动变阻器R2(0-2000Ω，允许最大电流0.3A)
H.开关，导线若干
为了使实验电路更节能，且测量结果尽量准确，测量时电压表应选________，电流表应选________，滑动变阻器应选_______。（填写器材前字母代号）
（3）根据（2）中实验所选量程，某次实验两电表的示数如图，则读数分别为__________V和__________A

（4）用伏安法测其电阻时，本实验需采用安培表接法________（填“外”或“内”），测得的实验结果比起真实值________（填“偏大”或“偏小”）
22．某学校兴趣小组成员在学校实验室发现了一种新型电池，他们想要测量该电池的电动势和内阻.
（1）小组成员先用多用电表粗测电池的电动势，将选择开关调到直流电压挡量程为25V的挡位，将____________（填“红”或“黑”）表笔接电池的正极，另一表笔接电池的负极，多用电表的指针示数如图所示，则粗测的电动势大小为__________V.

（2）为了安全精确的测量，小组成员根据实验室提供的器材设计了如图的测量电路，其中，它在电路中的作用是____________.闭合开关前，应将电阻箱接入电路的电阻调到最_________（填“大”或“小”）.

（3）闭合开关，调节电阻箱，测得多组电阻箱接入电路的阻值R及对应的电流表示数I，作出图象，如图所示.

根据图象求出电池的电动势为_____________V（保留两位有效数字）.

四、解答题
23．如图所示，如图所示，电源内阻，，L为一个标有“12V、12W”的灯泡，若改变滑动变阻器触片的位置，使L正常发光时，安培计的示数为1.5安，伏特表的示数恰好为零，求电阻的阻值、电源输出功率及电源电动势分别是多少？

24．如图所示的电路中,电源由4个相同的电池串联而成。电压表的电阻很大。开关S断开时,电压表的示数是4.8V,S闭合时,电压表的示数是3.6V。已知R1 =R2 =4Ω，求每个电池的电动势和内电阻。

25．如图所示，电路中的电源的电动势为E、内电阻为r，灯泡L1、L2、L3、L4的电阻均为R，开关S闭合后，求：

（1）电源的路端电压
（2）通过导线AB的电流



参考答案
1．B 2．D 3．C 4．B 5．B 6．D 7．A 8．A 9．C 10．B 11．D 12．A 13．D 14．D 15．C 16．BD 17．CD 18．ACD 19．ABC 20．BC
21． D C F 2.15 0.16 外 偏小
22．红 10.5 保护电阻 大 12
23．24Ω，30W，23V
24．,
25．（1） （2）
