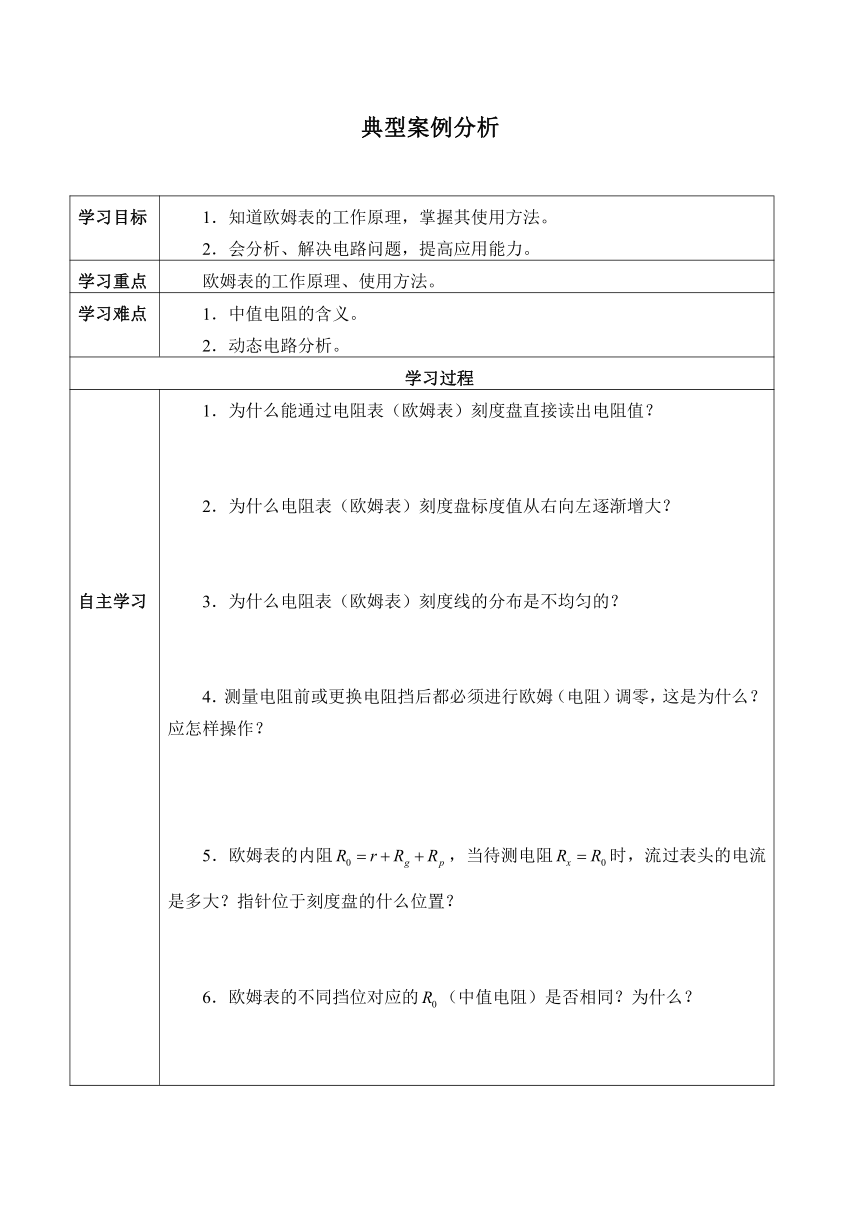

典型案例分析
学习目标 1.知道欧姆表的工作原理,掌握其使用方法。2.会分析、解决电路问题,提高应用能力。
学习重点 欧姆表的工作原理、使用方法。
学习难点 1.中值电阻的含义。2.动态电路分析。
学习过程

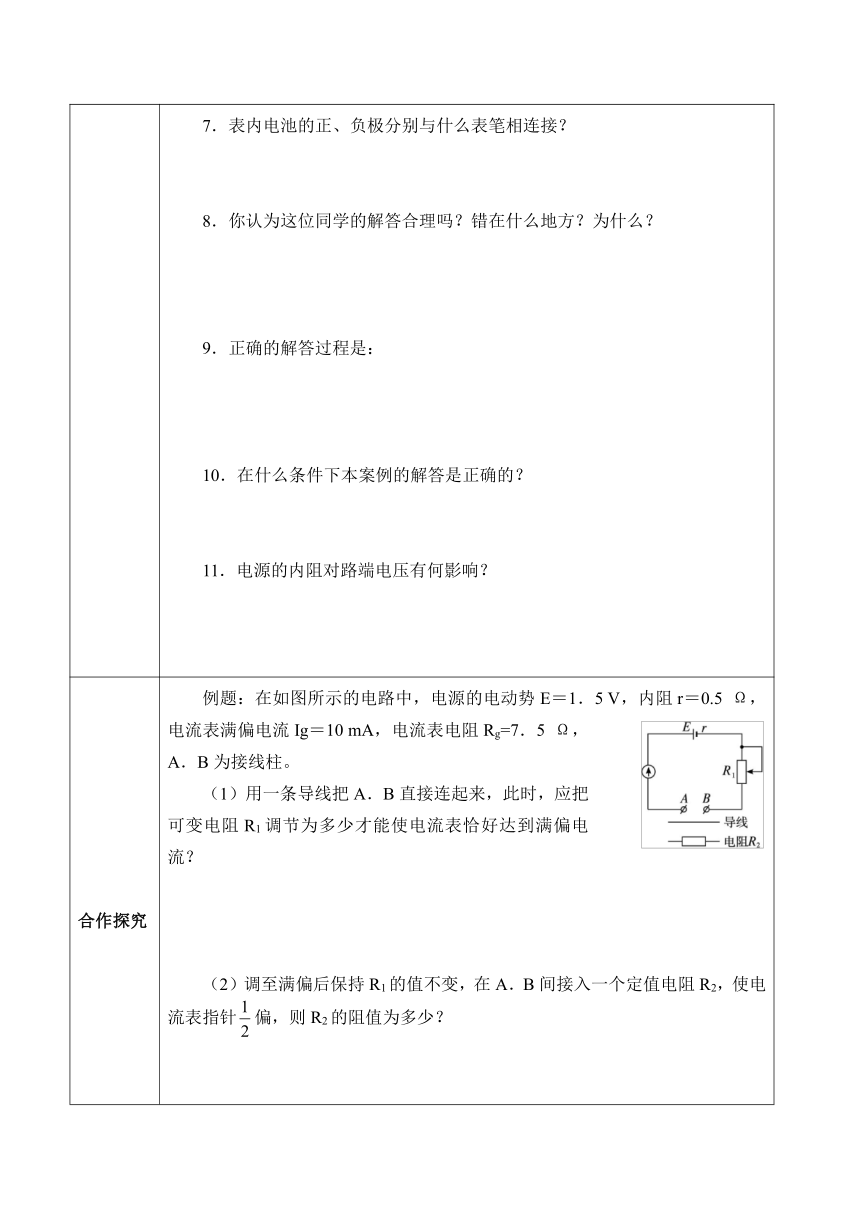

自主学习 1.为什么能通过电阻表(欧姆表)刻度盘直接读出电阻值? 2.为什么电阻表(欧姆表)刻度盘标度值从右向左逐渐增大? 3.为什么电阻表(欧姆表)刻度线的分布是不均匀的? 4.测量电阻前或更换电阻挡后都必须进行欧姆(电阻)调零,这是为什么?应怎样操作? 5.欧姆表的内阻,当待测电阻时,流过表头的电流是多大?指针位于刻度盘的什么位置? 6.欧姆表的不同挡位对应的(中值电阻)是否相同?为什么? 7.表内电池的正、负极分别与什么表笔相连接? 8.你认为这位同学的解答合理吗?错在什么地方?为什么?9.正确的解答过程是: 10.在什么条件下本案例的解答是正确的? 11.电源的内阻对路端电压有何影响?
合作探究 例题:在如图所示的电路中,电源的电动势E=1.5 V,内阻r=0.5 Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5 Ω,A.B为接线柱。 (1)用一条导线把A.B直接连起来,此时,应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流? (2)调至满偏后保持R1的值不变,在A.B间接入一个定值电阻R2,使电流表指针偏,则R2的阻值为多少? (3)调至满偏后保持R1的值不变,在A.B间接入一个定值电阻R3,使电流表指针偏,则R3的阻值为多少? (4)调至满偏后保持R1的值不变,在A.B间接入一个定值电阻R4,使电流表指针偏,则R4的阻值为多少? (5)如果把任意电阻R接在A.B之间,电流表读数I与R的值有什么关系? 2.总结:电流与AB间的电阻是 关系,因此只需将电流表表盘上的电流值刻成对应的 值,即将此表改成了测量电阻的表——欧姆表。 总结:欧姆表的“0”刻度线在表盘的 侧,最大值在表盘的 侧;欧姆表的刻度 (“均匀”,“不均匀”) 3.欧姆表的工作原理: 。4.使用欧姆表测电阻的步骤: (1)选倍率;(2)将两表笔短接进行欧姆调零;(3)测量待测电阻(与其他元件断开);(4)读数:示数×倍率5.注意事项:(1)换挡重新调零;(2)待测电阻应与其他元件及电路断开。
达标检测 1.关于欧姆表,下列说法正确的是( )A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行电阻调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行电阻调零2.欧姆表是由表头、干电池和调零电阻等串联而成的,有关欧姆表的使用和连接,正确的叙述是( )A.测电阻前要使红黑表笔相接,调节调零电阻,使表头的指针指零B.红表笔与表内电池的正极相接,黑表笔与表内电池的负极相接C.红表笔与表内电池的负极相接,黑表笔与表内电池的正极相接D.测电阻时,表针偏转角度越大,待测电阻值越大3.甲、乙两同学使用欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作。他们发现指针偏角太小,于是甲就把开关旋到“×1 k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下说法正确的是( )A.甲选挡错误,而操作正确 B.乙选挡正确,而操作错误C.甲选挡错误,操作也错误 D.乙选挡错误,而操作正确4.用万用表测直流电压U和测电阻R时,若红表笔插入万用表的正(+)插孔,则( )A.测电压时电流从红表笔流入万用表;测电阻时电流从红表笔流出万用表B.测电压、测电阻时电流均从红表笔流入万用表C.测电压、测电阻时电流均从红表笔流出万用表D.测电压时电流从红表笔流出万用表,测电阻时电流从红表笔流入万用表
