(共59张PPT)
1.6 电势差与电场强度的关系
一、电势与电场强度的关系
E大处φ一定高
E大处φ一定低
结论1:E大处φ不一定高(低)；φ高处E不一定大(小).
结论：电场强度E与电势φ无直接关系。

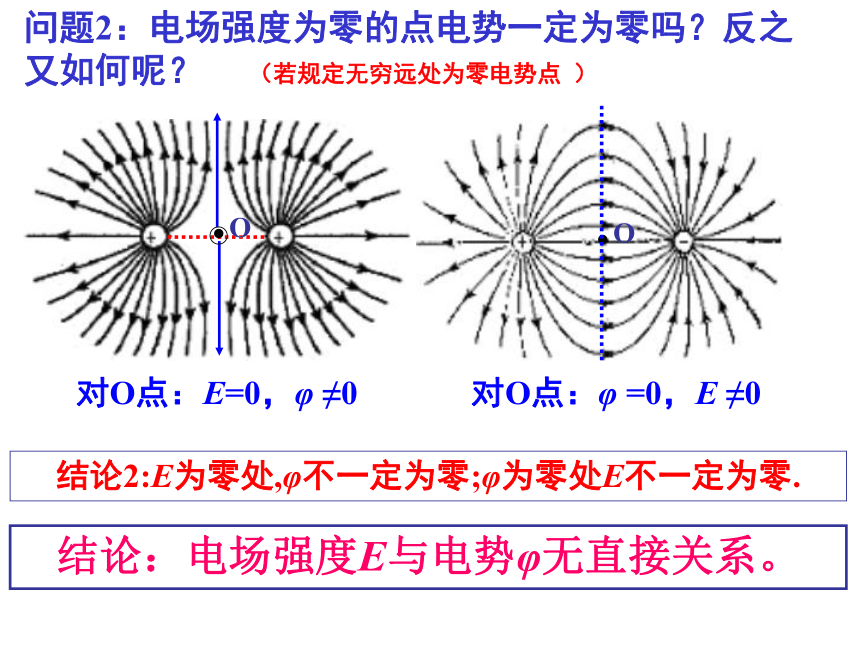

（若规定无穷远处为零电势点 ）
对O点：E=0，φ ≠0
.O
对O点：φ =0，E ≠0
结论2:E为零处,φ不一定为零;φ为零处E不一定为零.
结论：电场强度E与电势φ无直接关系。

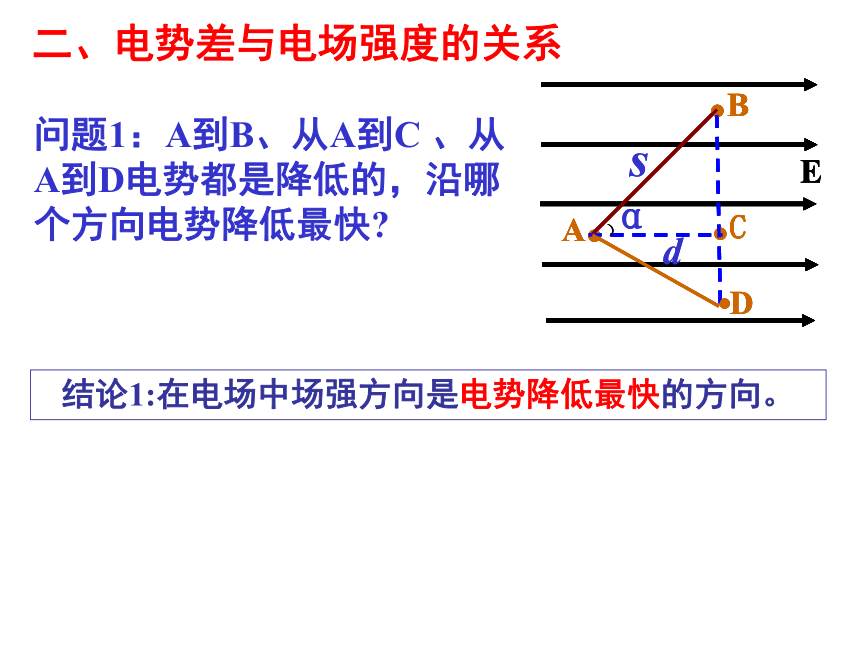

二、电势差与电场强度的关系
结论1:在电场中场强方向是电势降低最快的方向。

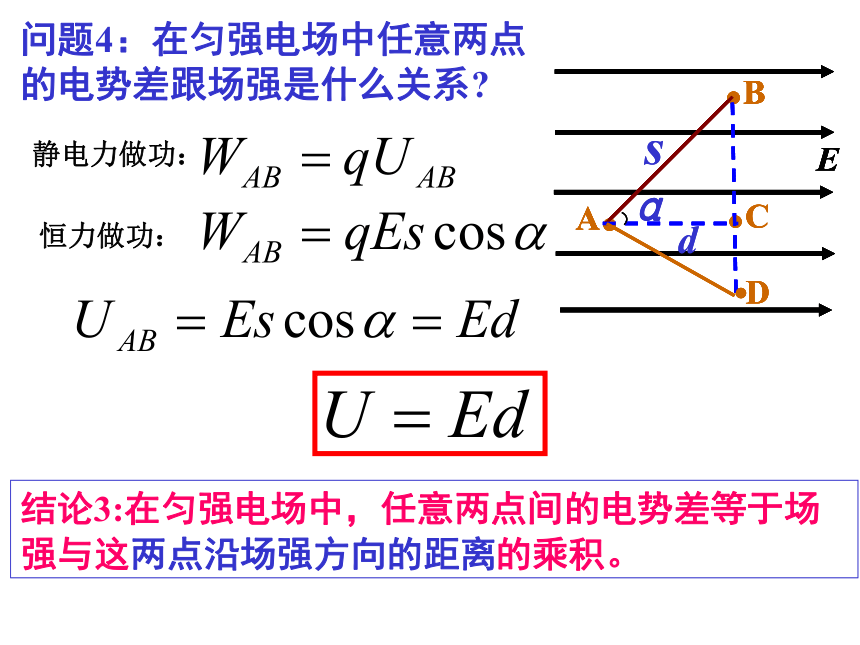

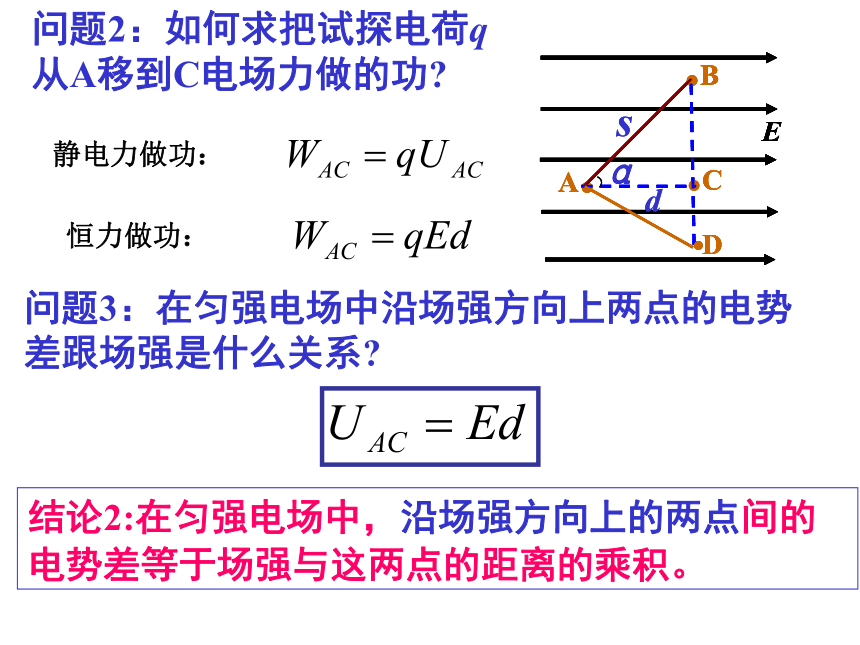

静电力做功：
恒力做功：
静电力做功：
恒力做功：

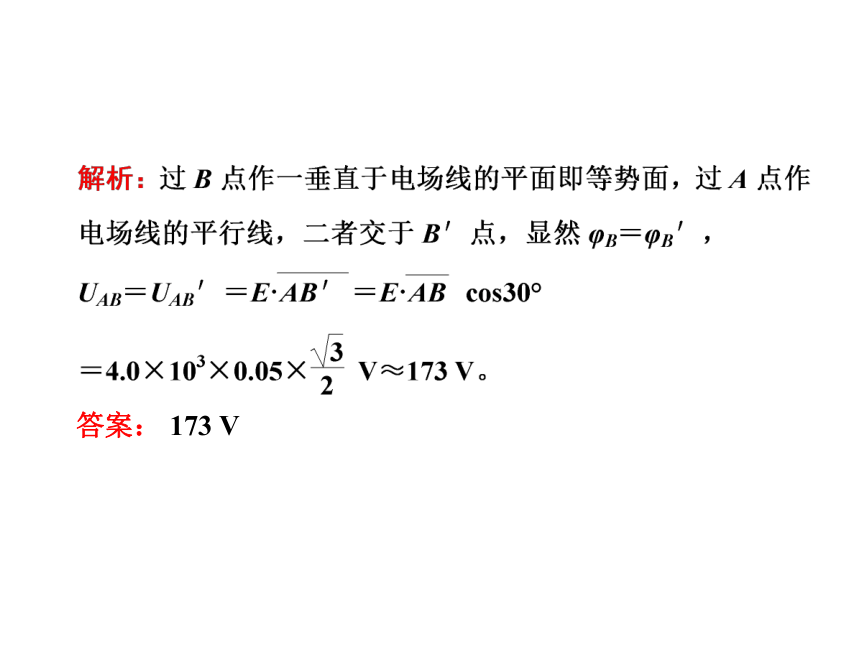

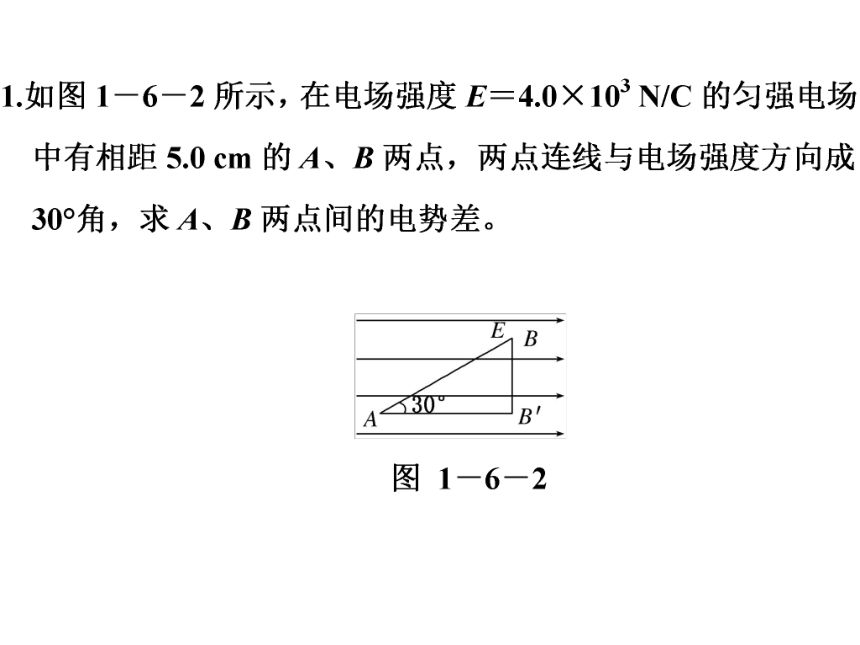

答案： 173 V
1.
电场强度三个公式的区别
物理含义 引入过程 适用范围
是电场强度大小的定义式 F∝q，E与F、q无关，是反映某点电场的性质 适用于一切电场
是真空中点电荷场强的决定式 由 和库仑定律导出 在真空中，场源电荷Q是点电荷
是匀强电场中场强的定义式 由F＝qE和W＝qU导出 匀强电场
(1)在匀强电场中，两长度相等且相互平行的线段的端点间的电势差相等．
当线段与场强平行时，由U＝Ed可知，d相等，U相同；当线段与场强不平行时，只要沿场强方向的长度相等，U相同．如图所示，?ABCD中，UAB＝UDC，UBC＝UAD.
重要结论
小结 电势差与电场强度的关系
一、电势与电场强度的关系
E大处φ不一定高；φ高处E也不一定大
无直接关系
E为零处φ不一定为零，φ为零处E不一定为零
二、电势差与电场强度的关系

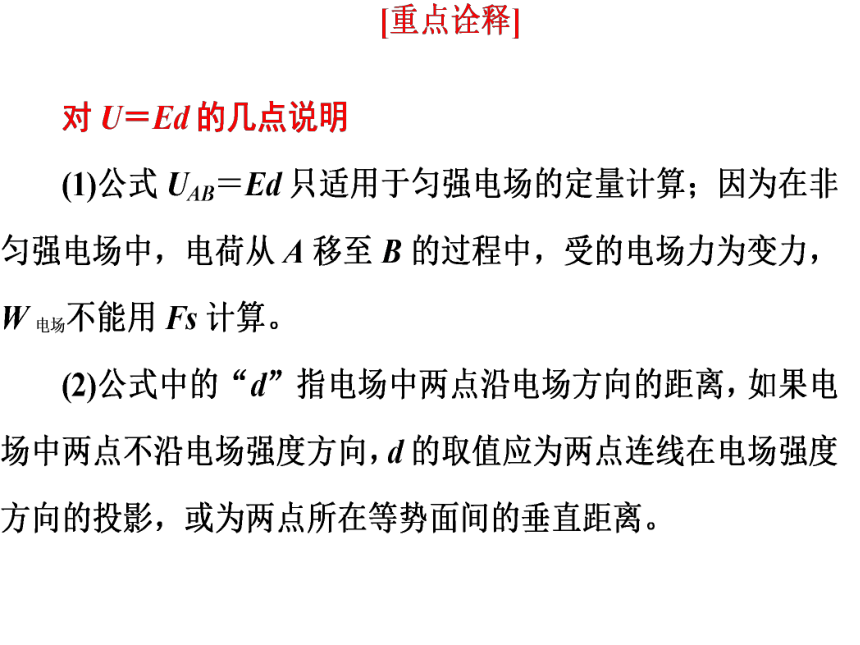

说明：
①只适用于匀强电场
②d：沿场强方向的距离

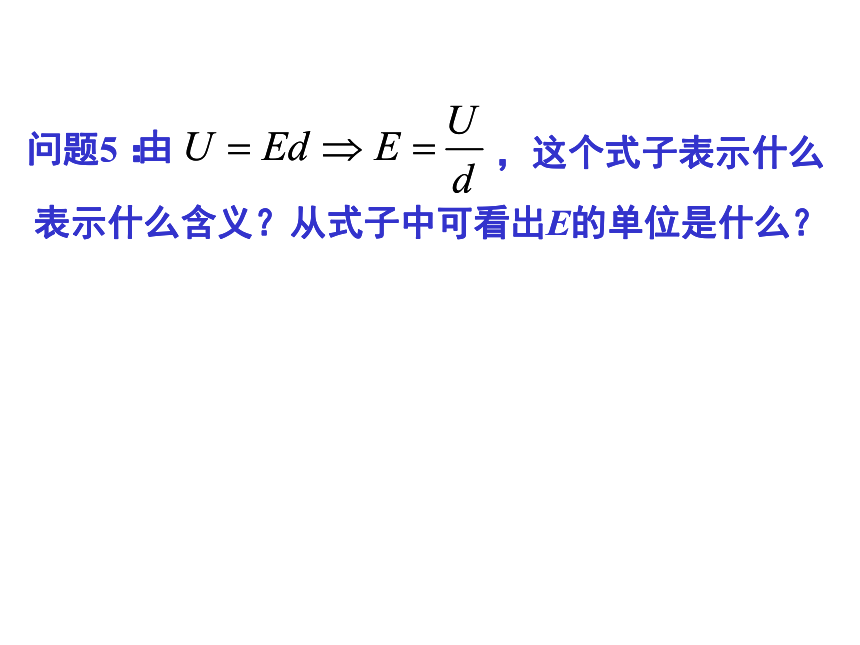

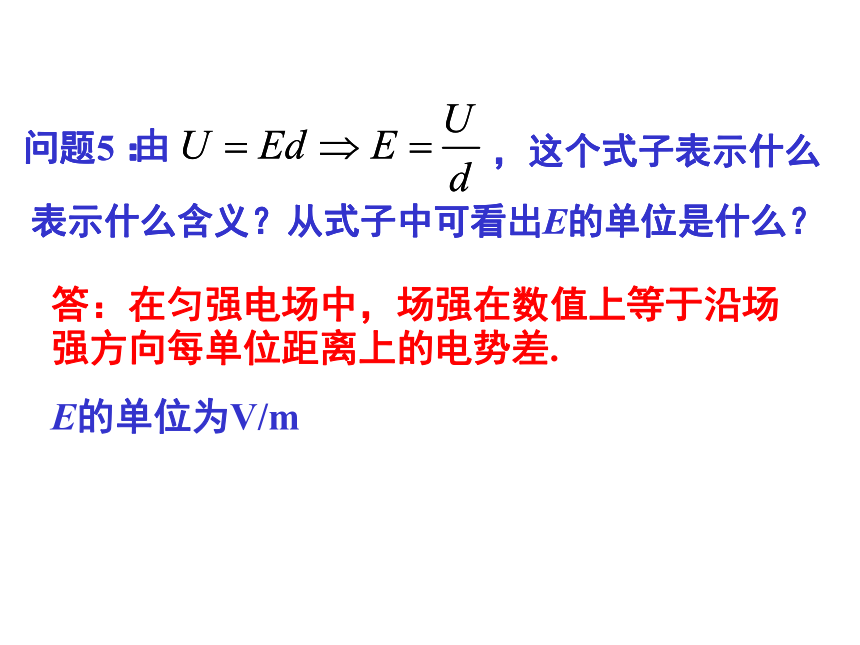

U=Ed公式对匀强电场的定量计算
1.公式U=Ed只适用于匀强电场.
580

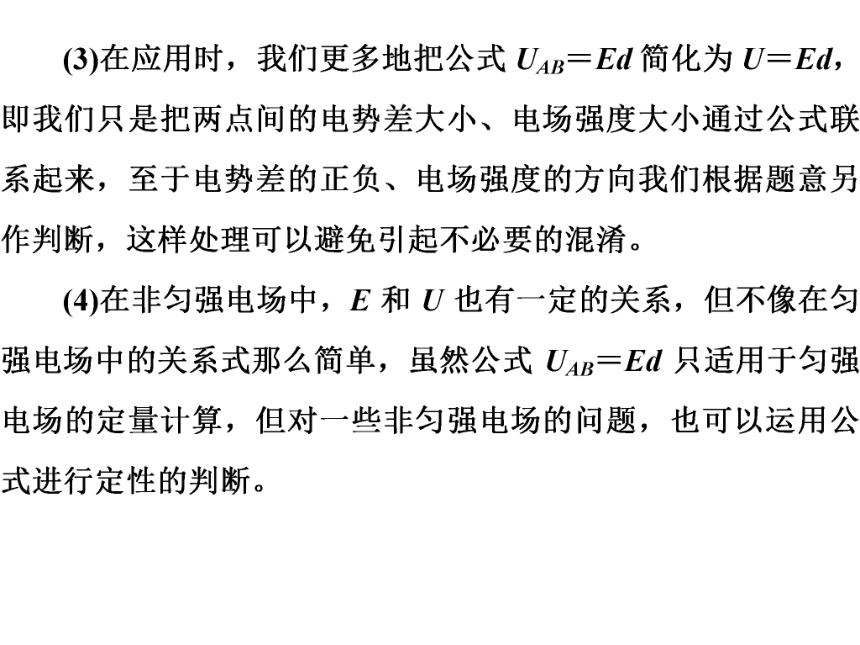

三.U=Ed公式对非匀强电场的定性判断
[答案] D
B D
B D
全面分析问题(六种常见电场)
B D
沿着电场线方向电势越来越低.
全面分析问题(六种常见电场)
B D
沿着电场线方向电势越来越低.
真理是相对的.只有匀强电场该结论才成立.
全面分析问题(六种常见电场)
B D
沿着电场线方向电势越来越低.
真理是相对的.只有匀强电场该结论才成立.
全面分析问题(六种常见电场)
任意电场电势差的定义式(度量式)
A C
A C
A C
A C
任意电场场强的定义式和度量式.
任意电场场强的定义式和度量式.
任意电场场强的定义式和度量式.
匀强电场场强的度量式
C
C
C
C
根据W=qU公式可判断C选项正确.
利用等分法计算匀强电场中的电势
利用等分法计算匀强电场中的电势
9V
9V
解法一(代数)
9V
解法一(代数)
9V
解法一(代数)
9V
解法一(代数)
9V
解法一(代数)
9V
解法一(代数)
9V
Φ=－3V
解法一(代数)
9V
Φ=－3V
Φ=9V
解法一(代数)
2．下列说法哪些是正确的 ( )
A．电势处处相等且不为零的空间中各点场强必为零
B．电势降落速度最大的方向必为场强方向
C．电场中电势高的点场强较大
D．电场中场强相等的两点间电势差一定为零
6．如图所示的匀强电场中，有a、b、c三点，ab＝5cm，bc＝12cm，其中ab沿电场方向，bc和电场方向成60°角，一个电量为q＝4×10－8 C的正电荷从a移到b电场力做功为W1＝1.2×10－7 J，求：
(1)匀强电场的电场强度E；
(2)电荷从b移到c，电场力做的功W2；
(3)a、c两点的电势差Uac.
6．如图所示，在匀强电场中，一电荷量为q＝5.0×10－10 C的正电荷，由a点移到b点和由a点移动到c点，电场力做的功都是3.0×10－8 J，已知a、b、c三点的连线组成直角三角形，ab＝20cm，θ＝37°.求：
(1)a、b两点间的电势差；
(2)匀强电场的场强大小；
(3)电场强度的方向．
7．如右图所示，在空气中放置两块金属板，板间距离d为5.0mm，电源电压U为150V，当S断开，金属板不带电时，极板中的油滴匀速下落，速度为v0；然后闭合S，则油滴匀速上升，其速度大小也是v0，已测得
油滴直径为1.10×10－6 m，密度ρ为1.05×103kg/m3.已知空气阻力F阻和速度v0成正比，即F阻＝kv0，空气浮力不计．基元电荷e为1.6×10－19 C，g取10m/s2，试求：
(1)油滴所带的电荷量q是多少？
(2)此油滴缺少或多余多少个电子？
