逻辑电路与集成电路

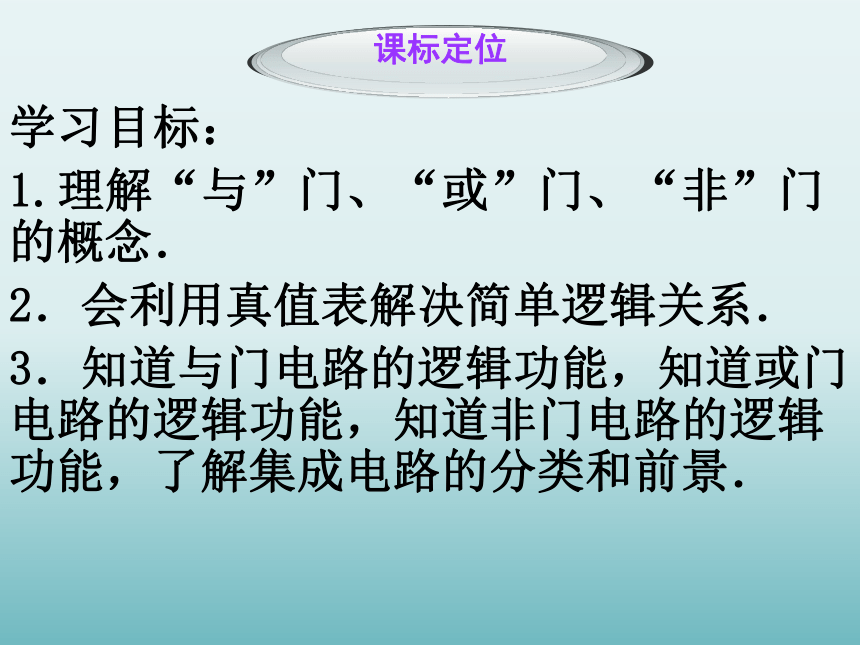

学习目标:
1.理解“与”门、“或”门、“非”门的概念.
2.会利用真值表解决简单逻辑关系.
3.知道与门电路的逻辑功能,知道或门电路的逻辑功能,知道非门电路的逻辑功能,了解集成电路的分类和前景.





课标定位

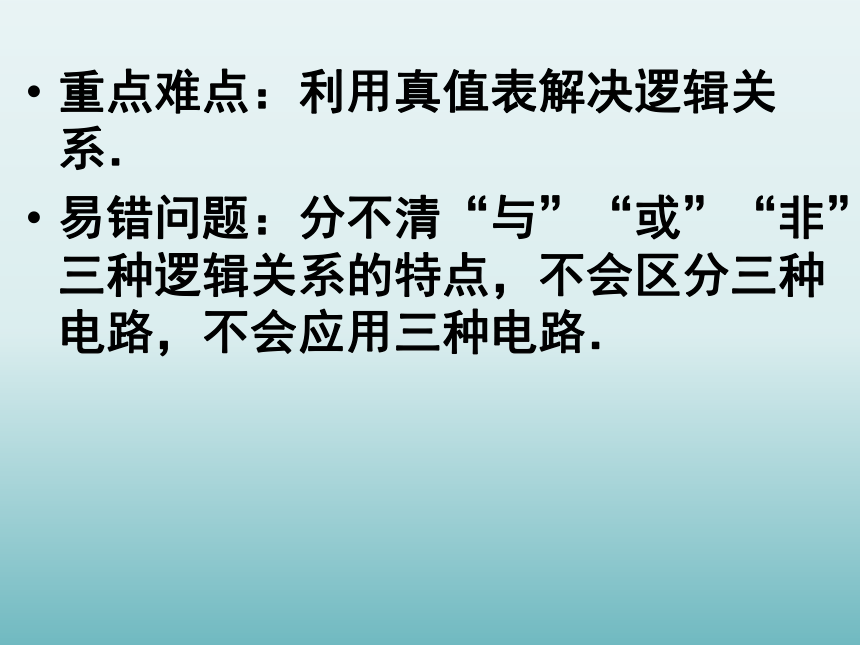

重点难点:利用真值表解决逻辑关系.
易错问题:分不清“与”“或”“非”三种逻辑关系的特点,不会区分三种电路,不会应用三种电路.
一、门电路
 处理数字信号的电路叫 ,数字电路主要研究电路的逻辑功能,数字电路中最基本的逻辑电路是门电路.
二、“与”门
1.如果一个事件的几个条件都满足后该事件才能发生,我们把这种关系叫做___ 逻辑关系;具有“与”逻辑关系的电路,称为 电路,简称_____.
数字电路
“与”
“与”门
“与”门
自己找答案哦

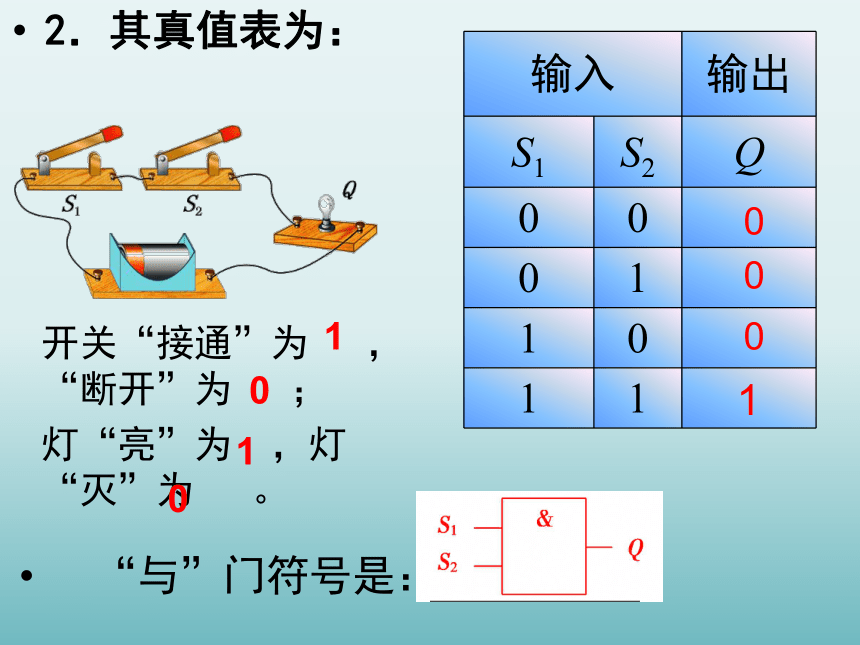

2.其真值表为:
输入 输出
S1 S2 Q
0 0
0 1
1 0
1 1
 “与”门符号是:

开关“接通”为 ,“断开”为 ;
灯“亮”为 ,灯“灭”为 。
1
0
1
0
0
0
0
1

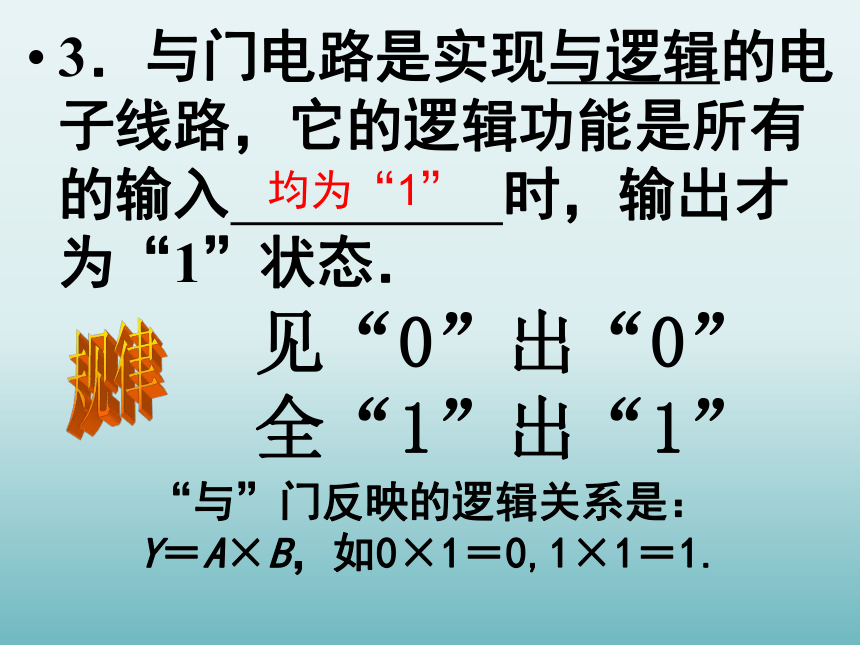

3.与门电路是实现与逻辑的电子线路,它的逻辑功能是所有的输入 时,输出才为“1”状态.
均为“1”
规律
见“0”出“0”
全“1”出“1”
“与”门反映的逻辑关系是:
Y=A×B,如0×1=0,1×1=1.
三、“或”门

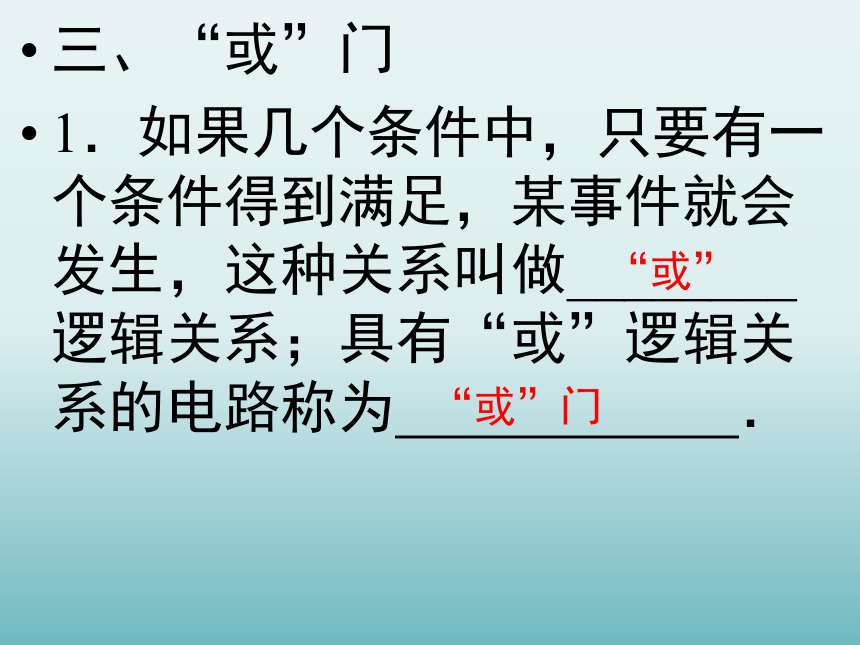

1.如果几个条件中,只要有一个条件得到满足,某事件就会发生,这种关系叫做________ 逻辑关系;具有“或”逻辑关系的电路称为 .
“或”
“或”门
2.其真值表是:
输入 输出
S1 S2 Q
0 0
0 1
1 0
1 1
“或”门符号是:

0
1
1
1
3.或门电路是实现或逻辑的电子线路,它的逻辑功能是只要输入 时,输出就为“1”状态.
“1”
规律
见“1”出“1”
全“0”出“0”
对于“或”门电路,只要两输入端输入的和“≥1”,则输出一定是“1”.
四、“非”门
1.输出状态和输入状态呈相反的逻辑关系叫做_______ 逻辑,具有“非”逻辑关系的电叫 .
2.其真值表是:
“非”
“非”门
输入 输出
S Q
0
1
 “非”门符号是:

1
0

3.非门电路是实现____ 的电子线路,它的逻辑功能是输入与输出的状态恰好 .
非逻辑
相反
1、下列说法正确的是(双选)
(  )
A.所谓“门”就是一种开关,在一定条件下允许信号通过,如果信号不满足条件,则不允许通过
B.门电路是最基本的逻辑电路
C.各类门电路的逻辑关系相同
D.以上说法都不正确
当堂训练
AB
2、现代银行管理系统中都有自动取款机,请你分析一下自动取款过程中的事件与条件,它们体现了一种怎样的逻辑关系?

提示:
自动取款机取款需要 和
卡号
密码
拨打201电话,体现了一种怎样的关系?
新高考规定,要想被理想的大学录取,既需要成绩好,还需要师生的评议好,这也体现了怎样的逻辑关系?
生活中还有哪些事件也是反映“与”的逻辑关系
3、如图所示,一个机要仓库有一扇很大的电动仓库门,门上装有三把电动锁,三个机要员各有一把锁的钥匙,只有三人同时转动自己的钥匙(闭合自己的开关),才能通过一个继电器把门打开.图中的S1、S2、S3是三个锁内的开关,J为继电器(图中未画电动机的电路),请在虚线框内画出符合要求的可输入的门电路符号.
4、走廊里有一盏电灯,在走廊两端各有一个开关,我们希望不论哪一个开关接通都能使电灯点亮,那么设计的电路为( )
A、“与”门电路
B、“或”门电路
C、“非”门电路
D、以上答案都有可能
B







Z
B
A
1
输入 输出
A B Z
0 0
0 1
1 0
1 1
5、下面是两个简单的门电路组成的逻辑电路,请大家把真值表补充完整
0
1
0
0
五、集成电路
 它是以半导体材料为基片,将组成电路的各种元件(如:电阻、电容、二极管等)和导线集成在同一基片上,成为具有一定功能的微电路系统,这就是集成电路,它具有分立元件无可比拟的优点,主要优点有:体积小、重量轻、可靠性高、运算速度快、成本低廉、省电,耐用等.
