(共19张PPT)
课题:
楞次定律
感应电流方向的判定

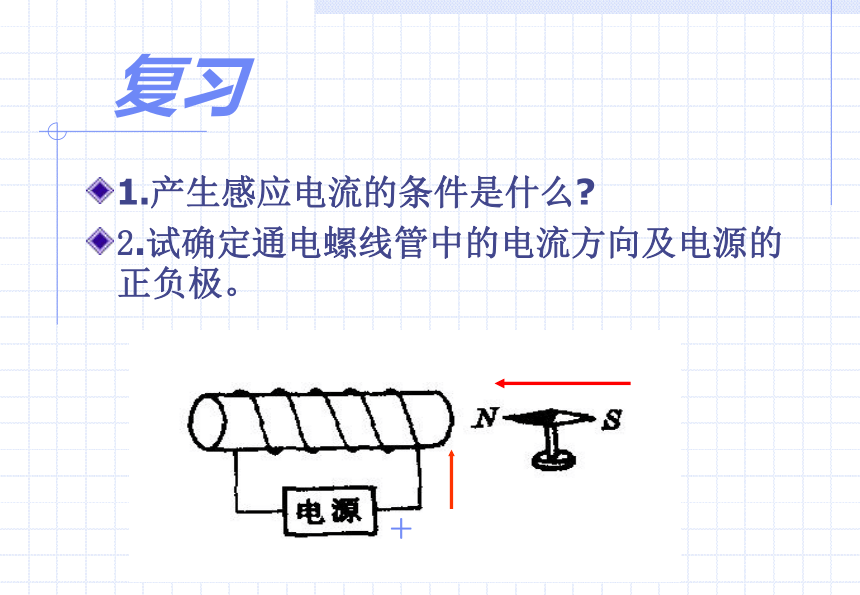

复习
1.产生感应电流的条件是什么?
2.试确定通电螺线管中的电流方向及电源的正负极。
＋

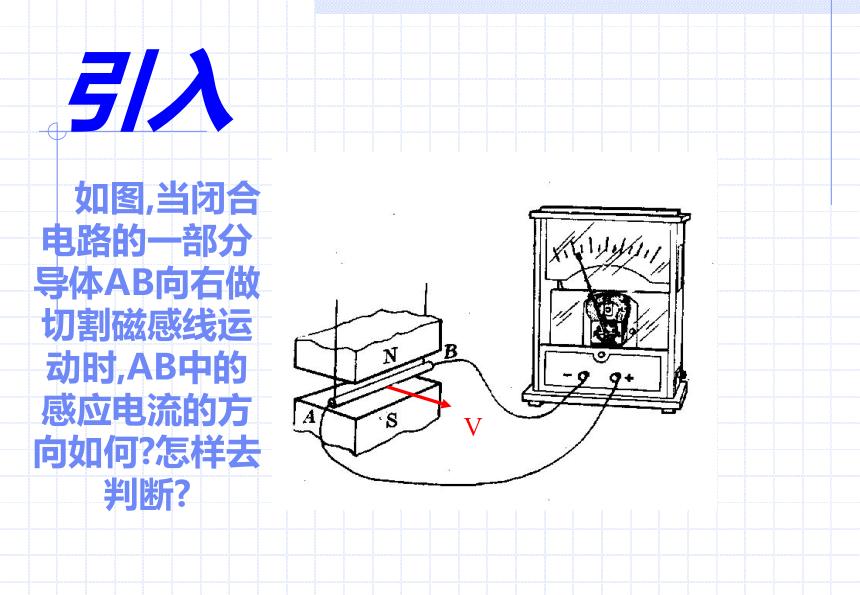

引入
如图,当闭合电路的一部分导体AB向右做切割磁感线运动时,AB中的感应电流的方向如何?怎样去判断?

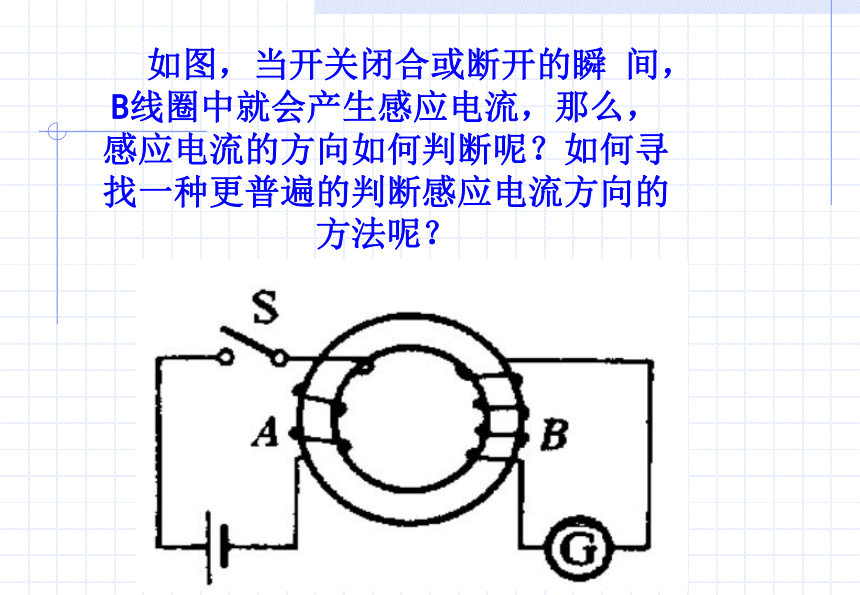

如图，当开关闭合或断开的瞬 间，B线圈中就会产生感应电流，那么，感应电流的方向如何判断呢？如何寻找一种更普遍的判断感应电流方向的方法呢？

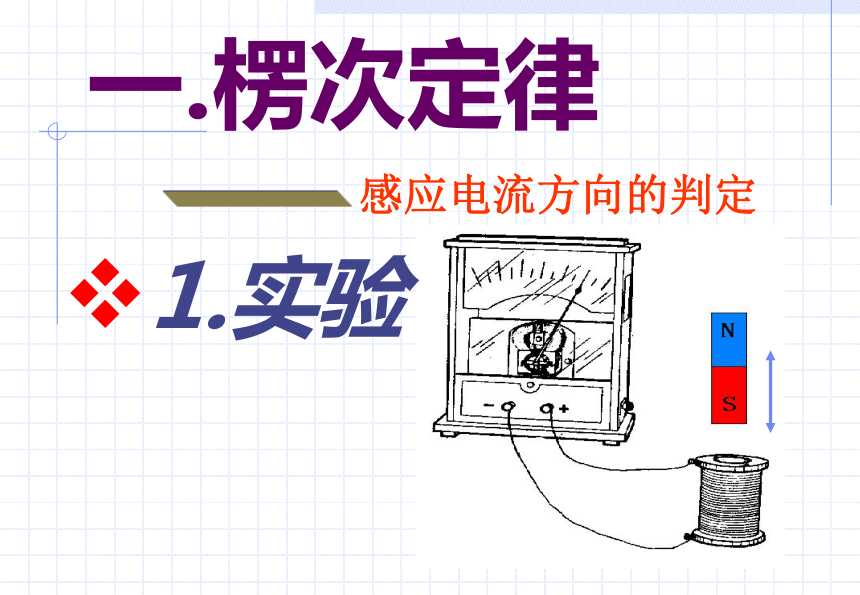

一.楞次定律
1.实验
感应电流方向的判定
(1)如何根据检流计指针偏转的方向确定线圈中的电流方向？
(2)如何根据线圈中感应电流的方向确定其产生的磁场方向？
(3)感应电流产生的磁场方向跟穿过线圈的原来磁场方向有什么关系？
(4)感应电流产生的磁场对运动磁极的作用怎样？
(5)本实验中产生了感应电流，其能量转化情况怎样？

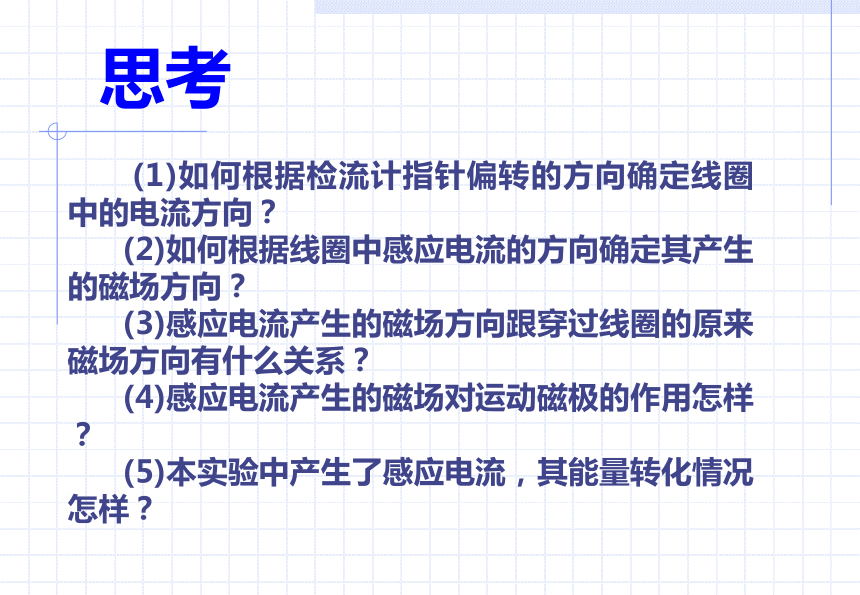

思考
向下
增加
向上
相斥
向下
减少
向下
相吸

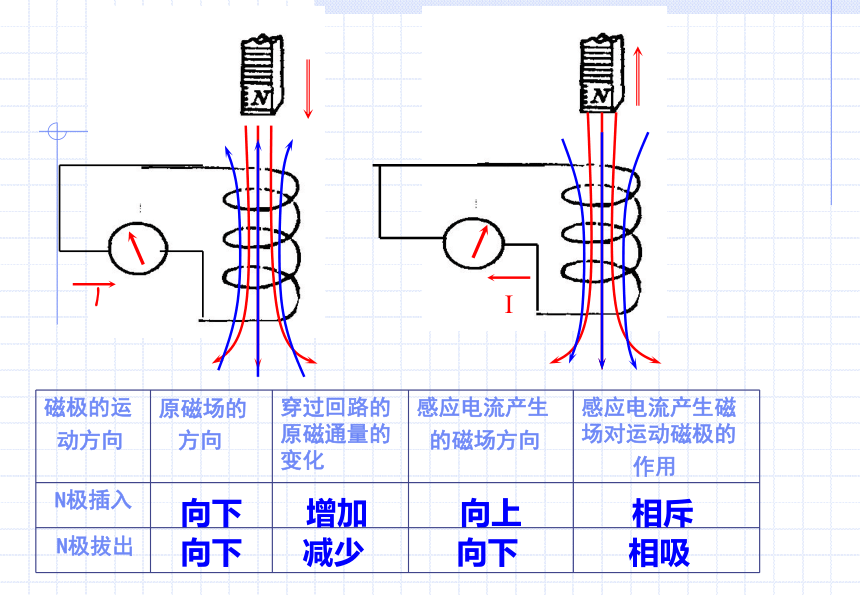

磁极的运
动方向 原磁场的
方向 穿过回路的原磁通量的变化 感应电流产生
的磁场方向 感应电流产生磁场对运动磁极的
作用
N极插入
N极拔出
向上
增加
向下
相斥
向上
减少
向上
相吸
磁极的运
动方向 原磁场的
方向 穿过回路的原磁通量的变化 感应电流产生
的磁场方向 感应电流产生磁场对运动磁极的
作用
S极插入
S极拔出
实验分析记录
2.结论
感应电流具有这样的方向：就是感应电流的磁场总要阻碍引起感应电流的原磁通量的变化
这一结论就是楞次定律
产生感应电流的过程，是其它形式的能转化为电能的过程
当原磁通量增加时 ，感应电流的磁场与原来磁场的方向相反； 当原磁通量减少时，感应电流的磁场就与原来磁场的方向相同
1.从原磁通量的变化看
2.从磁体和导体的相对运动看
感应电流总要阻碍导体和磁极间的相对运动
3.从能量转化的角度看
（增反减同）
（来拒去留）
4.对阻碍两个字含义的理解
“阻碍”不是“阻止” ，更不是“相反” ，而是“延缓”的意思
楞次定律
感应电流方向的判定
1.实验
2.结论
感应电流具有这样的方向：就是感应电流的磁场总要阻碍引起感应电流的原磁通量的变化-----楞次定律
总结
例题1：法拉第最初发现电磁感应现象的实验如图。软环上绕有两个线圈M和N，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？
分析：
１、原磁场的方向：
顺时针
２、原磁通量变化情况：
减小
３、感应电流的磁场方向：
顺时针
４、感应电流的方向：
顺时针
N
S
例2、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。
思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。
v
I
分析：
１、原磁场的方向：
向里
２、原磁通量变化情况：
减小
３、感应电流的磁场方向：
向里
４、感应电流的方向：
顺时针
例题3
在竖直向下的匀强磁场中，放在水平光滑的轨道上的两平行导线aa′、bb′，其中aa′受外力作用而向左运动，试分析导线bb′向哪边运动？
分析：用右手定则判断出aa′
中的感应电流的方向
有a→a′→b′→b，bb′中
因为有了电流受安培力而运动，
由左手定则判断bb′向左运动
即：感应电流的效果总是要阻碍磁通量的变化
例题4
如图所示四根光滑的金属铝杆叠放在绝缘水平面上，组成一个闭合回路，一条形磁铁的S极正对着回路靠近，试分析：
(1)导体杆对水平面的压力怎样变化?
(2)导体杆将怎样运动?
分析解答：磁铁接近线圈时，穿过回路的磁通量增大，
在闭合回路中出现的感应电流阻碍磁通量的增加，
闭合回路有两种作用可阻碍磁通量增加，
第一是回路向下退缩，但水平面限制了它不能向下退，
因而出现导体杆与水平面间的正压力增大，
第二是回路的收缩，由于四根导体杆可以在水平面内运动，
所以它们都得相向运动，互相靠近.
在水平面上有一固定的U形金属框架，框架上置一金属杆ab，如图示（纸面即水平面），在垂直纸面方向有一匀强磁场，则以下说法中正确的是： （ ）
A. 若磁场方向垂直纸面向外并增加时，
杆ab将向右移动。
B. 若磁场方向垂直纸面向外并减少时，
杆ab将向右移动。
C. 若磁场方向垂直纸面向里并
增加时，杆ab将向右移动。
D.若磁场方向垂直纸面向里并
减少时，杆ab将向右移动。
B D
现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以判断 （ ）
A.线圈A向上移动或滑动变阻器滑动端P向右加速滑动，都能引起电流计指针向左偏转
B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C.滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D.因为线圈A、线圈B的绕线
方向未知，故无法判断电流计
指针偏转的方向
B
例题5.如图所示，匀强磁场B中，放置一水平光滑金属框架，有一根金属棒ab与导轨接触良好，在外力F的作用下
匀速向右运动，分析此过程中能量转化的情况。
1、由楞次定律(或右手定则）判定
ab棒上感应电流的方向应由b→a
2、由左手定则判断ab在磁场
中受到的安培力的方向是水平
向左的。
外力做正功，消耗外界能量，完全用来克服安培
力做功，转化成闭合回路中的电能，最后转化
成内能。
