(共18张PPT)
计算机硬件系统
主机
外部设备
CPU
运算器
控制器
内存储器
（内存）
外存储器
输入设备
输出设备
硬盘
软盘
光盘
键盘
鼠标
扫描仪
麦克风
数码相机
显示器
打印机
绘图仪
音箱
计算机的硬件系统至少包含五个基本部分，即运算器、控制器、存储器、输入设备和输出设备，如左图。
按功能组合运算器和控制器构成计算机的中央处理器（CPU），中央处理器与内存储器构成计算机的主机，其他外存储器、输入设备、输出设备统称为外部设备。
请单击对应项目查看详细资料
一职中

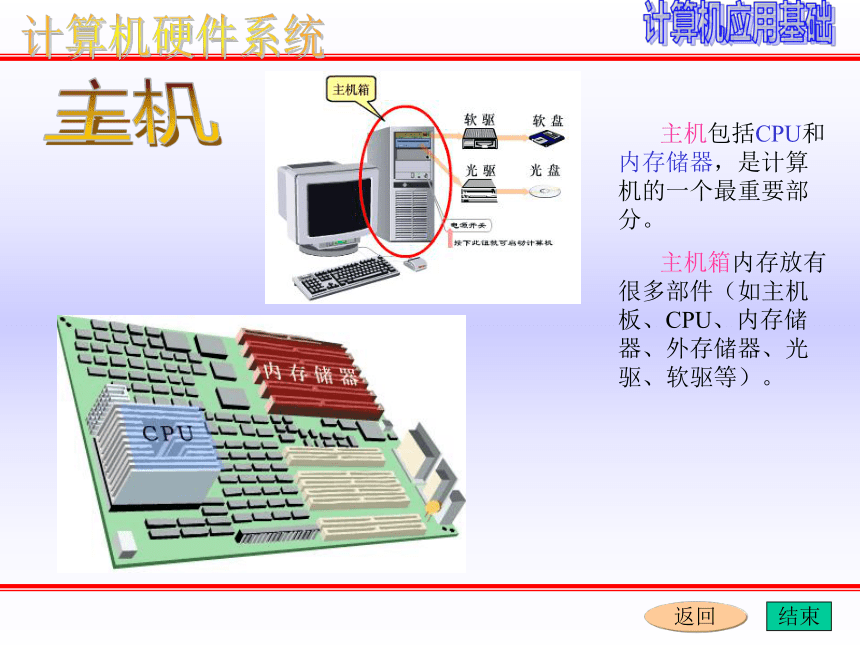

主机包括CPU和内存储器，是计算机的一个最重要部分。
主机箱内存放有很多部件（如主机板、CPU、内存储器、外存储器、光驱、软驱等）。
返回
结束

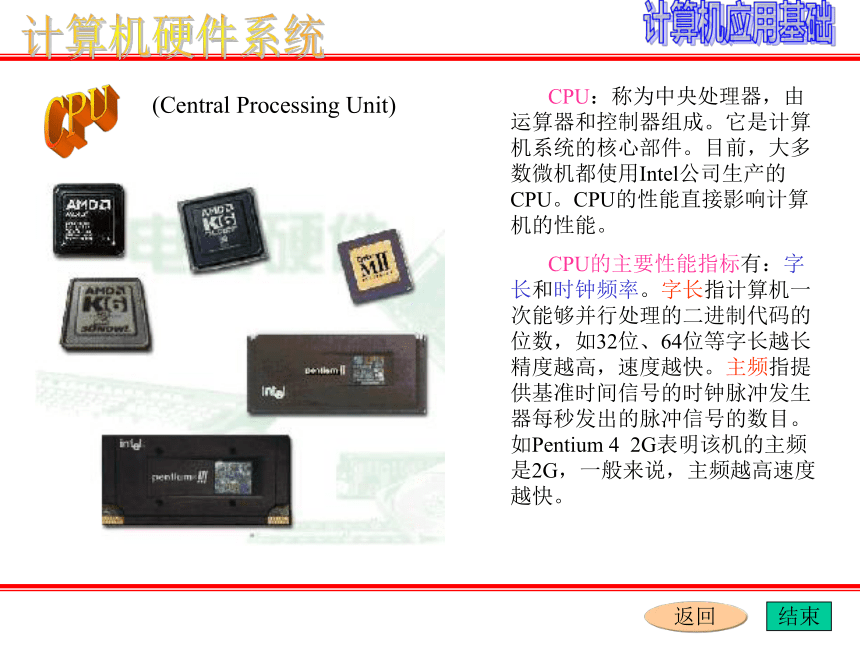

CPU：称为中央处理器，由运算器和控制器组成。它是计算机系统的核心部件。目前，大多数微机都使用Intel公司生产的CPU。CPU的性能直接影响计算机的性能。
CPU的主要性能指标有：字长和时钟频率。字长指计算机一次能够并行处理的二进制代码的位数，如32位、64位等字长越长精度越高，速度越快。主频指提供基准时间信号的时钟脉冲发生器每秒发出的脉冲信号的数目。如Pentium 4 2G表明该机的主频是2G，一般来说，主频越高速度越快。
(Central Processing Unit)
返回
结束

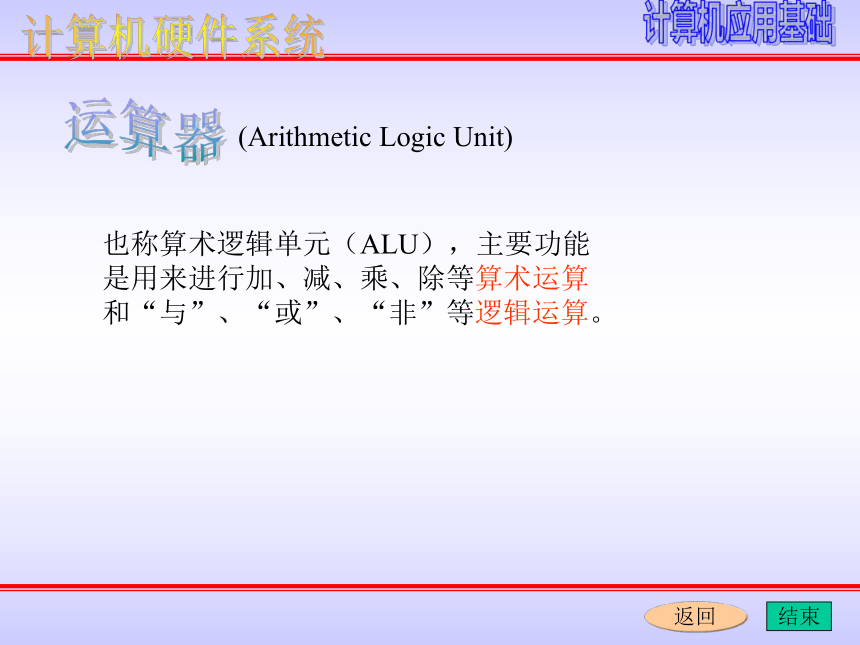

(Arithmetic Logic Unit)
也称算术逻辑单元（ALU），主要功能是用来进行加、减、乘、除等算术运算和“与”、“或”、“非”等逻辑运算。
返回
结束

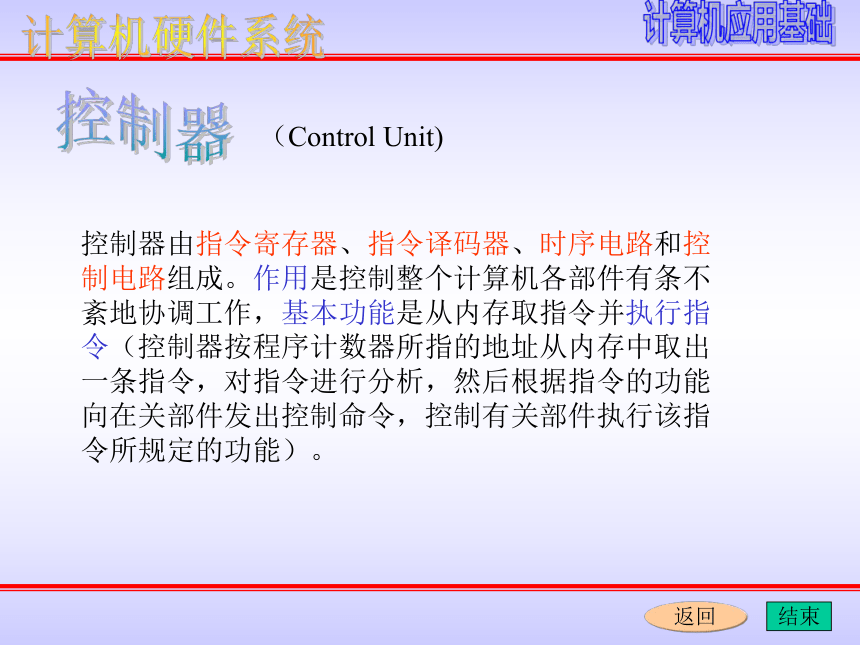

（Control Unit)
控制器由指令寄存器、指令译码器、时序电路和控制电路组成。作用是控制整个计算机各部件有条不紊地协调工作，基本功能是从内存取指令并执行指令（控制器按程序计数器所指的地址从内存中取出一条指令，对指令进行分析，然后根据指令的功能向在关部件发出控制命令，控制有关部件执行该指令所规定的功能）。
返回
结束
内存储器简称内存或主存。与CPU直接交换信息，分为随机存储器（RAM） （Read Access Memory)和只读存储器（ROM）（Read Only Memory)。区别：RAM可以进行多次读写，系统断电或关机时信息全部丢失。ROM只能读出信息不能写入，信息由厂家写入，不能修改和破坏，断电不丢失，常用来存放一些固定程序和数据（如开机时的检测程序）。
返回
结束

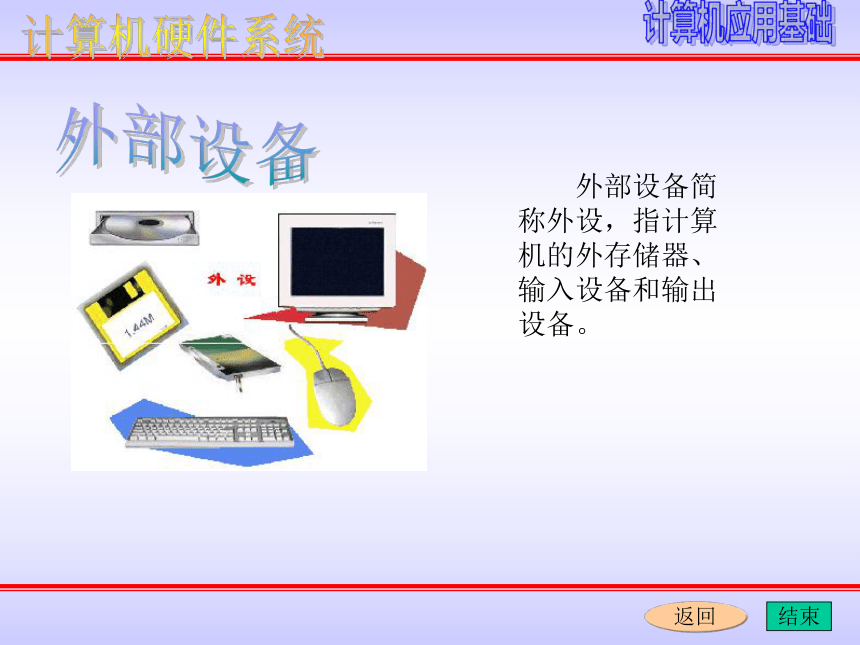

外部设备简称外设，指计算机的外存储器、输入设备和输出设备。
返回
结束
外存储器简称外存，是计算机的辅助存储器，包括硬盘、软盘、光盘。
返回
结束
硬盘是计算机内部占主导地位的外存储器，硬盘速度是计算机的主要性能指标之一。
返回
结束
正面图
背面图
写保护状态
读写状态
内部结构图
目前使用的软盘都是3.5英寸软盘（容量1.44MB)。
写保护状态磁盘只读不写，读写状态时可读可写。
软磁盘保护：防尘；防压；防磁；防高温；防弯曲折叠。
返回
结束
光盘驱动器是采用光学方式的记忆装置，具有容量大、可靠性好、存储成本低等特点。分CD-ROM;CD-R/CD-RW;DVD光驱；PD光驱；MO五种。
返回
结束
键盘是由一组按键排列成的开关阵列组成。按下一个键就产生一个相应的扫描码。不同位置的按键对应不同的扫描码，键盘中的电路将扫描码送到主机，由主机将扫描码转换成ASCⅡ码
返回
结束
机械鼠标
内部结构
返回
结束
使用扫描仪可以将纸上的图像输入到电脑。
扫描仪分辨率的高低是衡量扫描仪性能的主要指标，一般的扫描仪分辩率在300dpi到2400dpi之间。
返回
结束
返回
结束
数码相机将图像信息转换成数字信息存储在存储器上。
返回
结束
显卡
显示器是不可缺少的、最基本的输出设备，它将数据以字符或图形的方式显示出来。
显示器的性能指标主要是分辨率，分辨率靠显示卡的显示标准来支持。
返回
结束
针式打印机
速度慢，效果差，噪音大，但成本低。
激光打印机
速度快，效果好，噪音低，但机器价格高。
喷墨打印机
速度慢，效果一般，噪音小，机器价格低，但使用成本高。
返回
结束
计算机硬件系统
主机
外部设备
CPU
运算器
控制器
内存储器
（内存）
外存储器
输入设备
输出设备
硬盘
软盘
光盘
键盘
鼠标
扫描仪
麦克风
数码相机
显示器
打印机
绘图仪
音箱
计算机的硬件系统至少包含五个基本部分，即运算器、控制器、存储器、输入设备和输出设备，如左图。
按功能组合运算器和控制器构成计算机的中央处理器（CPU），中央处理器与内存储器构成计算机的主机，其他外存储器、输入设备、输出设备统称为外部设备。
请单击对应项目查看详细资料
一职中
主机包括CPU和内存储器，是计算机的一个最重要部分。
主机箱内存放有很多部件（如主机板、CPU、内存储器、外存储器、光驱、软驱等）。
返回
结束
CPU：称为中央处理器，由运算器和控制器组成。它是计算机系统的核心部件。目前，大多数微机都使用Intel公司生产的CPU。CPU的性能直接影响计算机的性能。
CPU的主要性能指标有：字长和时钟频率。字长指计算机一次能够并行处理的二进制代码的位数，如32位、64位等字长越长精度越高，速度越快。主频指提供基准时间信号的时钟脉冲发生器每秒发出的脉冲信号的数目。如Pentium 4 2G表明该机的主频是2G，一般来说，主频越高速度越快。
(Central Processing Unit)
返回
结束
(Arithmetic Logic Unit)
也称算术逻辑单元（ALU），主要功能是用来进行加、减、乘、除等算术运算和“与”、“或”、“非”等逻辑运算。
返回
结束
（Control Unit)
控制器由指令寄存器、指令译码器、时序电路和控制电路组成。作用是控制整个计算机各部件有条不紊地协调工作，基本功能是从内存取指令并执行指令（控制器按程序计数器所指的地址从内存中取出一条指令，对指令进行分析，然后根据指令的功能向在关部件发出控制命令，控制有关部件执行该指令所规定的功能）。
返回
结束
内存储器简称内存或主存。与CPU直接交换信息，分为随机存储器（RAM） （Read Access Memory)和只读存储器（ROM）（Read Only Memory)。区别：RAM可以进行多次读写，系统断电或关机时信息全部丢失。ROM只能读出信息不能写入，信息由厂家写入，不能修改和破坏，断电不丢失，常用来存放一些固定程序和数据（如开机时的检测程序）。
返回
结束
外部设备简称外设，指计算机的外存储器、输入设备和输出设备。
返回
结束
外存储器简称外存，是计算机的辅助存储器，包括硬盘、软盘、光盘。
返回
结束
硬盘是计算机内部占主导地位的外存储器，硬盘速度是计算机的主要性能指标之一。
返回
结束
正面图
背面图
写保护状态
读写状态
内部结构图
目前使用的软盘都是3.5英寸软盘（容量1.44MB)。
写保护状态磁盘只读不写，读写状态时可读可写。
软磁盘保护：防尘；防压；防磁；防高温；防弯曲折叠。
返回
结束
光盘驱动器是采用光学方式的记忆装置，具有容量大、可靠性好、存储成本低等特点。分CD-ROM;CD-R/CD-RW;DVD光驱；PD光驱；MO五种。
返回
结束
键盘是由一组按键排列成的开关阵列组成。按下一个键就产生一个相应的扫描码。不同位置的按键对应不同的扫描码，键盘中的电路将扫描码送到主机，由主机将扫描码转换成ASCⅡ码
返回
结束
机械鼠标
内部结构
返回
结束
使用扫描仪可以将纸上的图像输入到电脑。
扫描仪分辨率的高低是衡量扫描仪性能的主要指标，一般的扫描仪分辩率在300dpi到2400dpi之间。
返回
结束
返回
结束
数码相机将图像信息转换成数字信息存储在存储器上。
返回
结束
显卡
显示器是不可缺少的、最基本的输出设备，它将数据以字符或图形的方式显示出来。
显示器的性能指标主要是分辨率，分辨率靠显示卡的显示标准来支持。
返回
结束
针式打印机
速度慢，效果差，噪音大，但成本低。
激光打印机
速度快，效果好，噪音低，但机器价格高。
喷墨打印机
速度慢，效果一般，噪音小，机器价格低，但使用成本高。
返回
结束
