(共24张PPT)
第四节 电动机
第二十章 电与磁
创设情境
1

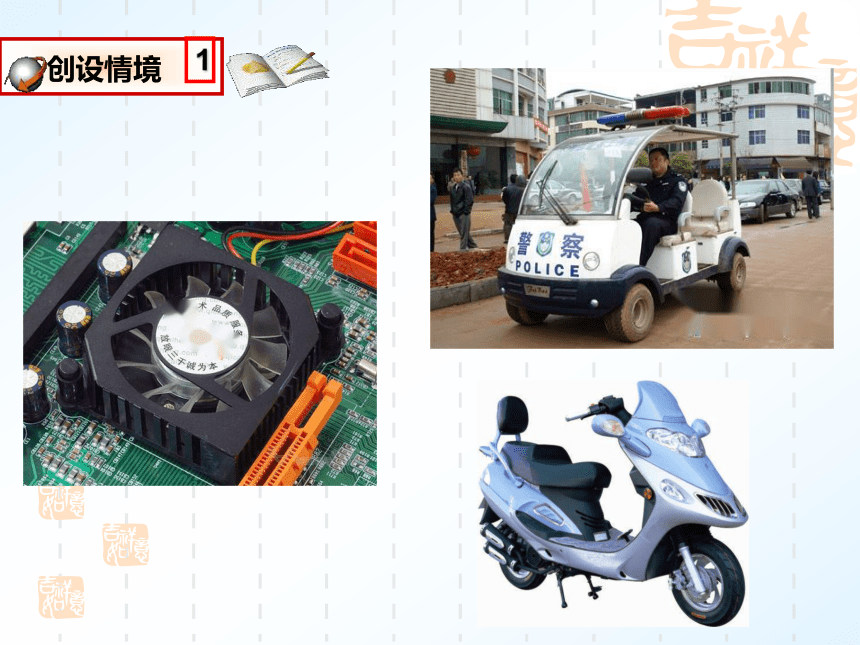

仔细观察你家里的所有电器,看一看哪些电器中有电动机?
用电器 洗衣机电动机 电风扇 电冰箱的压缩机 电脑CPU 风扇
电动机的作用 洗涤,脱水 吹风散热 使制冷剂循环 散热
创设情境
2
S
N
I
+
_

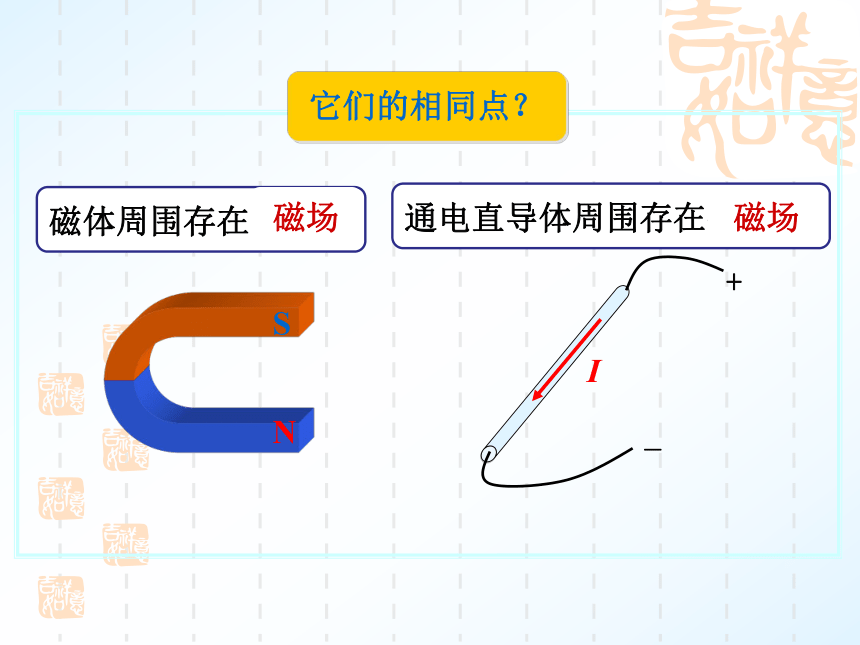

磁体周围存在什么?
通电直导体周围存在什么?
磁场
磁场
它们的相同点?
  磁场方向不变,改变电流方向,磁场中导体运动方向也发生了改变。
  闭合开关,原来静止在磁场中的导体发生运动。
  电流方向不变,改变磁场方向,磁场中导体运动方向发生了改变。
S
I
F

N
I

F
S
N
I
F

S
N
  1.通电导线在磁场中要受到力的作用。
  2.通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。

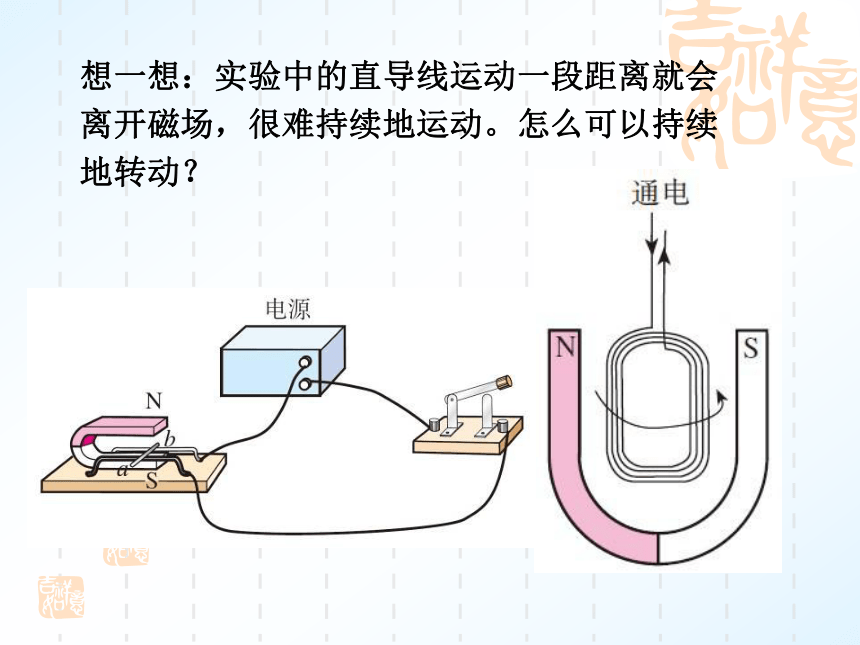

想一想:实验中的直导线运动一段距离就会离开磁场,很难持续地运动。怎么可以持续地转动?

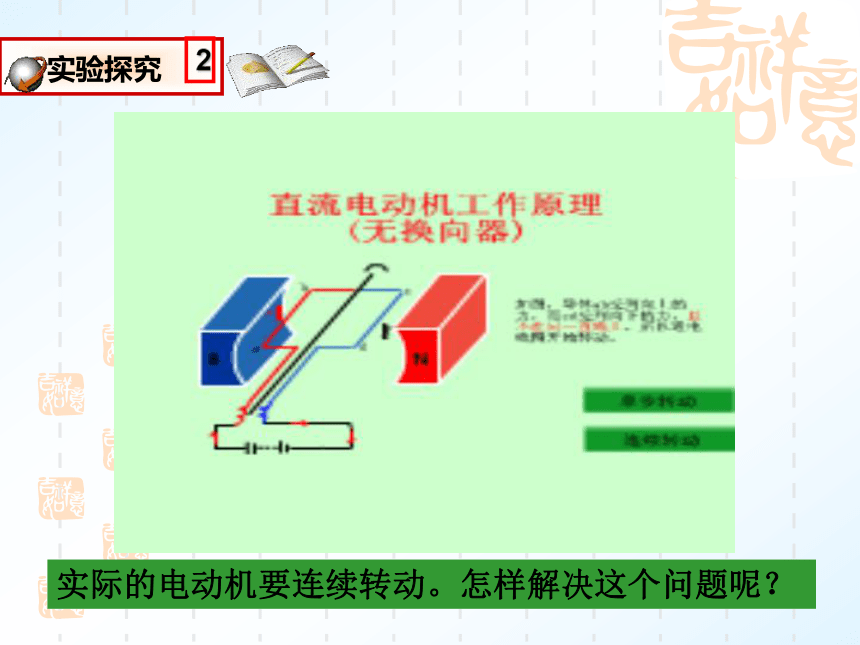

实际的电动机要连续转动。怎样解决这个问题呢?
实验探究
2
电流从蓝色半环
流向红色半环
电流从红色半环
流向蓝色半环
无电流
问题探究
1

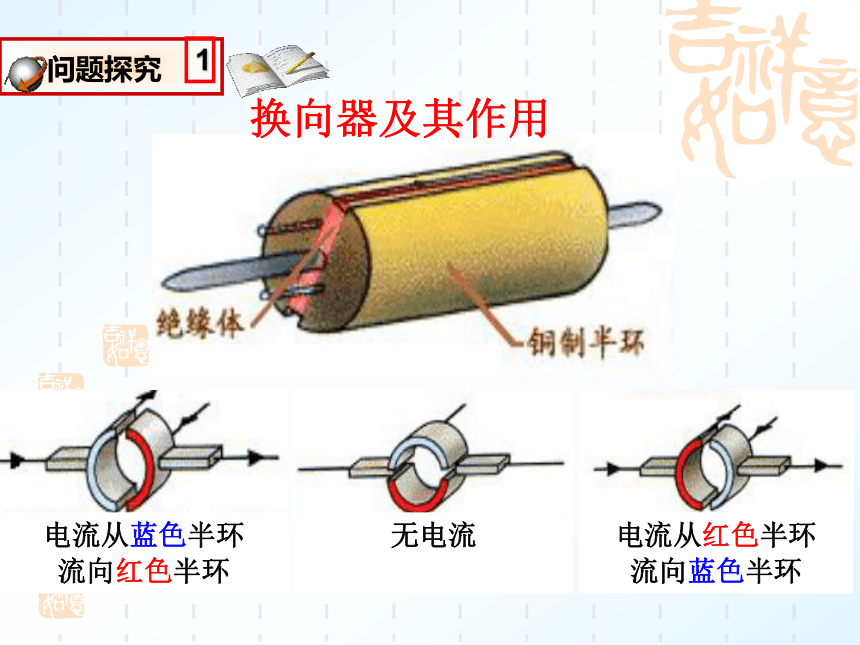

换向器及其作用

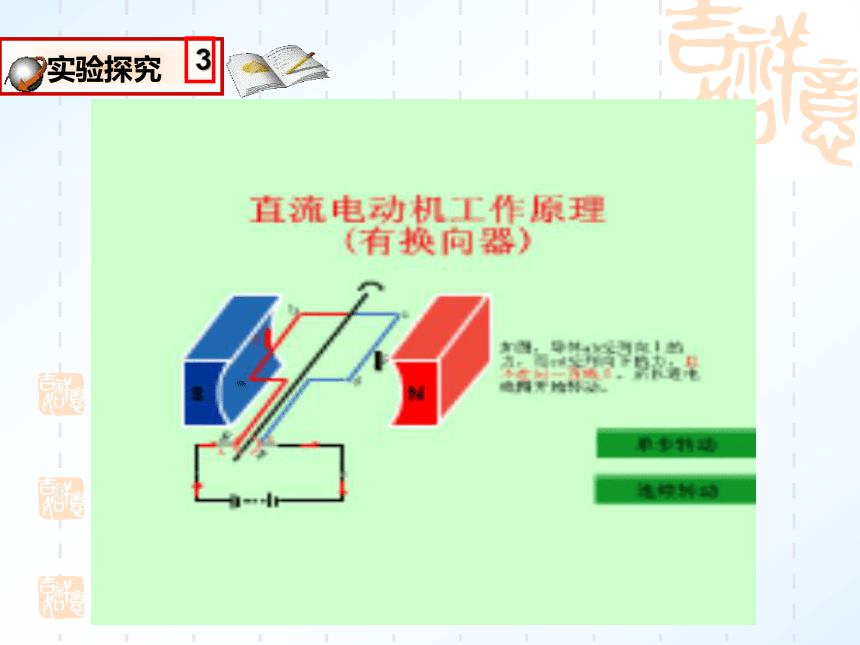

实验探究
3
直流电动机的构造
定子(磁体)
转子(线圈)
换向器
电刷
问题探究
2
探究:电动机转速和转向与什么因素有关?
实验探究
4
1、改变电动机的电流方向或磁感线方向可改变电动机的转向;
2、调节电流大小可改变电动机的转速。
小结归纳
1
电动机的应用
直流电动机广泛应用电车、电机车以及机床
、起重机、电动工具、电动玩具上。
创设情境
4
除了直流电动机外,还有交流电动机,
交流电动机广泛用在电风扇、洗衣机、电冰
箱等家用电器中。
创设情境
5
1、通电直导体在磁场中受到力的作用(电动机原理),受到力的方向跟电流的方向和磁感线的方向有关。
2、直流电动机
(1)构造:定子(磁体)、转子(线圈)、换向器
(两个彼此绝缘的铜半环)、电刷。
(2)换向器的作用:线圈转过平衡位置时,自动改变
线圈中电流的方向,使线圈连续转动。
(3)改变电动机的电流方向或磁感线方向可改变电动机 的转向;调节电流大小可改变电动机的转速。
(4)电动机将电能转化为机械能。
小结归纳
2
(5)优点:结构简单,起动、倒转快,变速方便,效率高、噪音低、无废气污染等。
科学世界
如图所示,把一根直导线AB放在蹄形磁铁的磁场中,接通电源后,让电流通过导体AB,下列说法正确的是( )
A. AB仍静止 B. AB在水平方向运动起来
C. AB沿磁场方向运动 D. AB沿电流方向运动
B
随堂练习
1
关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系,下列说法中错误的是( )
A.电流方向改变时,导体受力方向改变
B.磁场方向改变时,导体受力方向改变
C.电流方向和磁场方向同时改变,导体的受力方向改变
D.电流方向和磁场方向同时改变,导体的受力方向不变
C
随堂练习
2
直流电动机工作时,线圈平面经过垂直磁感线的位置时( )
A.线圈受力平衡,速度为零
B.线圈受力平衡,速度不为零
C.线圈受力不平衡,速度为零
D.线圈受力不平衡,速度不为零
B
直流电动机能持续转动,主要是因为( )
线圈的作用 B. 电流的作用
C. 磁场的作用 D. 换向器的作用
D
随堂练习
3
1.电动机主要由_______和_______组成,是利用 _____线圈在___里受力而转动的原理制成的.
2.如果只改变磁场方向或电流方向,通电导线受到的力___;如果同时改变电流方向和磁场方向,则通电导线受力将___.
转子
定子
通电
磁场
改变
不改变
3.通电导体在磁场中受力而运动时( )
 A.消耗了电能,产生了机械能
 B.消耗了机械能,产生了电能
 C.消耗了机械能,产生了内能
 D.消耗了化学能,产生了电能

课堂测试
1
4.要改变直流电动机的转动方向,应采取( )
A.增强磁极的磁性
B.加大通电电流
C.改变线圈中的电流方向
D.将磁铁的磁极对调
5. 关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系,下列说法中错误的是 ( )
A.电流方向改变时,导体受力方向改变
B.磁场方向改变时,导体受力方向改变
C.电流方向和磁场方向同时改变,导体的受力方向改变
D.电流方向和磁场方向同时改变,导体的受力方向不变
6. 电动机是利用
制成的。
C
通电导线在磁场中受到力的作用
CD
课堂测试
2
中考链接
1
在如图所示的实验装置中,当开关闭合时,能观察到导体棒ab沿金属导轨运动.利用这一现象所揭示的原理,可制成的设备是( )
A.电热器 B.发电机
C.电动机 D.电磁继电器
C
中考链接
2
如图所示是直流电动机示意图,下列说法正确的是(  )
A.只改变电流方向,不能改变其转动方向
B.只改变磁场方向,不能改变其转动方向
C.同时改变磁场和电流方向,不能改变其转动方向
D.同时改变磁场和电流方向,可以改变其转动方向
C
图(甲)是直流电动机模型(主要部件见文字说明),图(乙)是自制简易电动机模型.现在主要讨论图(乙)简易电动机的制作与操作问题:(1)绕制线圈的铜丝外表有漆皮,必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理,刮漆方法见放大图.按这种方法刮漆,目的是使线圈能够_________________,因此这一部位就相当于图(甲)中的_____________________(填某一部件的名称).
(2)如果整个制作没有问题,但接上电源后线圈不动,这时应做哪些尝试 (说出两点即可)
①______________________ ;②____ _______.
(3)通电后线圈能转动,如要改变转动方向,可采取的做法是:
①___________________ ______;②______________________.
中考链接
3
导电(接触良好)
换向器
将线圈转一定角度
增大电压(或换磁性更强的磁体)
只改变电流方向
只改变一下磁场方向
