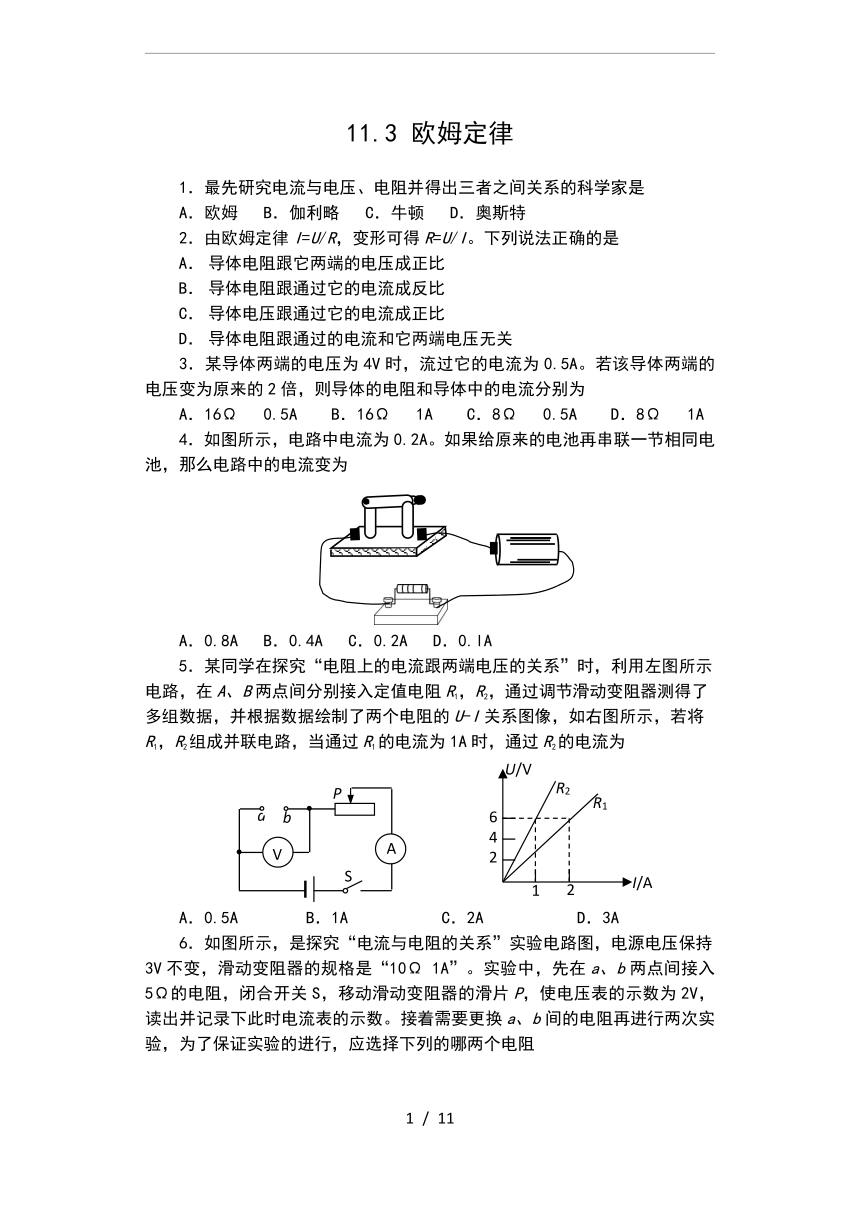

11.3 欧姆定律
1．最先研究电流与电压、电阻并得出三者之间关系的科学家是
A．欧姆 B．伽利略 C．牛顿 D．奥斯特
2．由欧姆定律I=U/R，变形可得R=U/I。下列说法正确的是
A． 导体电阻跟它两端的电压成正比
B． 导体电阻跟通过它的电流成反比
C． 导体电压跟通过它的电流成正比
D． 导体电阻跟通过的电流和它两端电压无关
3．某导体两端的电压为4V时，流过它的电流为0.5A。若该导体两端的电压变为原来的2倍，则导体的电阻和导体中的电流分别为
A．16Ω 0.5A B．16Ω 1A C．8Ω 0.5A D．8Ω 1A
4．如图所示，电路中电流为0.2A。如果给原来的电池再串联一节相同电池，那么电路中的电流变为

A．0.8A B．0.4A C．0.2A D．0.lA
5．某同学在探究“电阻上的电流跟两端电压的关系”时，利用左图所示电路，在A、B两点间分别接入定值电阻R1，R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I关系图像，如右图所示，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为
(
A
V
P
S
a

b
) (
R
1
R
2
U
/V
I
/A
6
2
4
1
2
)
A．0.5A B．1A C．2A D．3A
6．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻
(
A
V
S
R
a
b
P
)

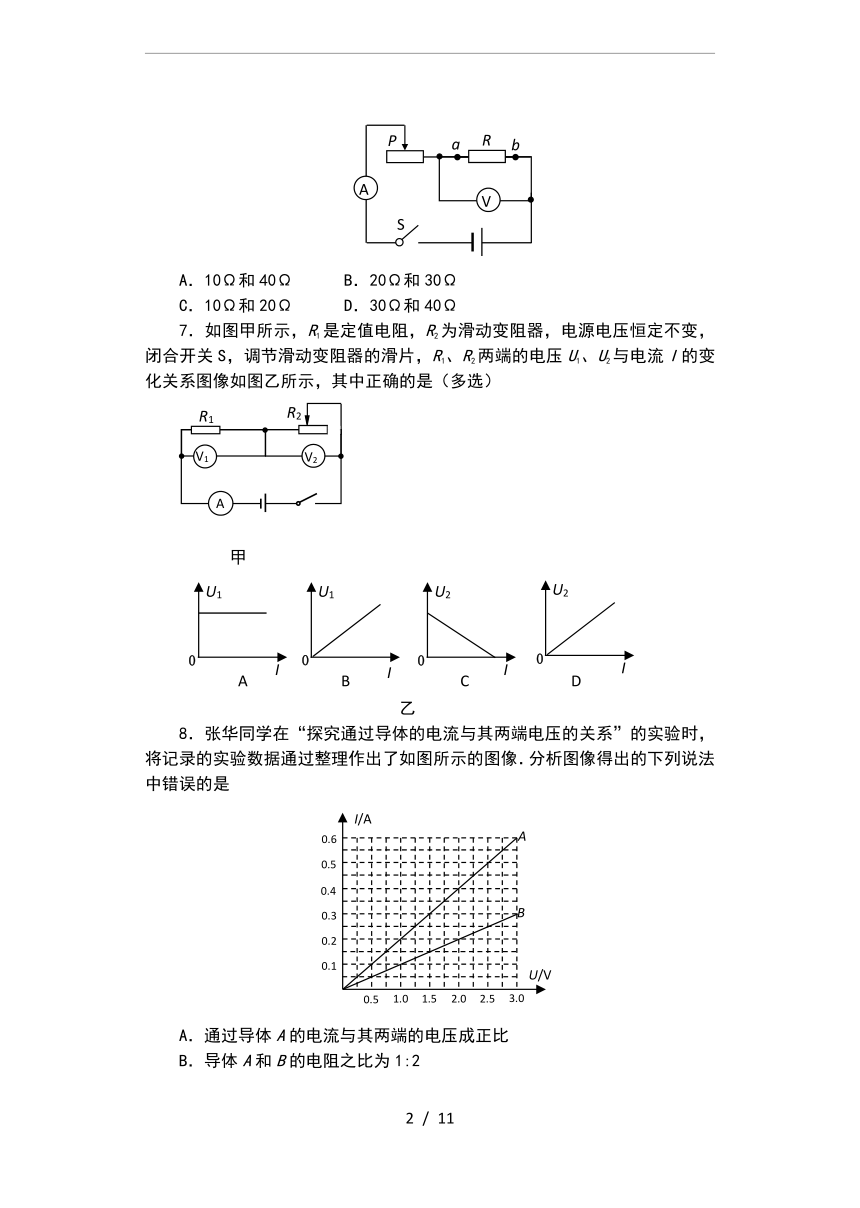

A．10Ω和40Ω B．20Ω和30Ω
C．10Ω和20Ω D．30Ω和40Ω
7．如图甲所示，R1是定值电阻，R2为滑动变阻器，电源电压恒定不变，闭合开关S，调节滑动变阻器的滑片，R1、R2两端的电压U1、U2与电流I的变化关系图像如图乙所示，其中正确的是（多选）
(
A
S
V
2
P
V
1
R
1
R
2
V
2
V
1
)
甲
(
A B C D
0
I
U
2
0
I
U
2
0
I
U
1
0
I
U
1
)
乙
8．张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是
(
U
/V
I
/A
0.1
0.2
0.3
0.5
0.4
0.6
3.0
1.0
2.0
0.5
2.5
1.5
A
B
)

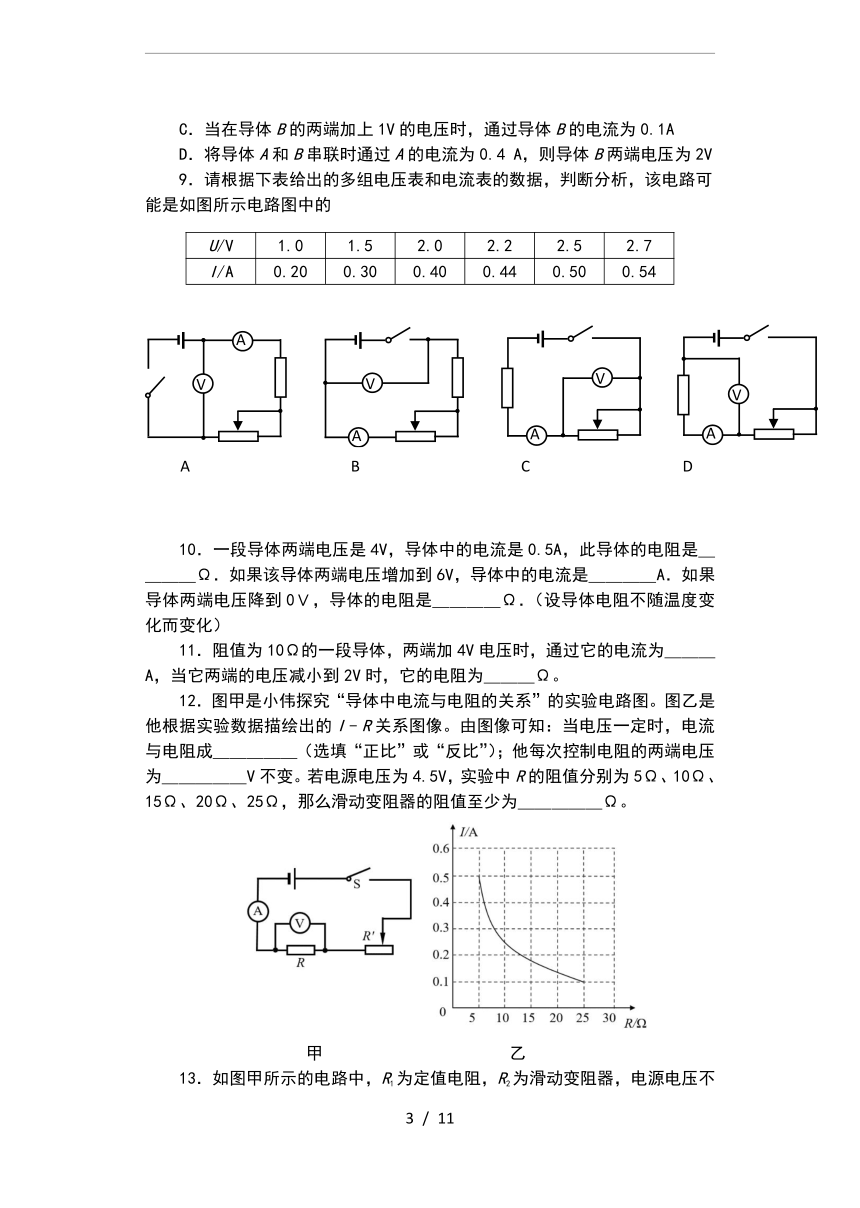

A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1:2
C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2V
9．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的
U/V 1.0 1.5 2.0 2.2 2.5 2.7
I/A 0.20 0.30 0.40 0.44 0.50 0.54


(
A
V
A
V
A
V
A
V
A B C

D
)
10．一段导体两端电压是4V，导体中的电流是0.5A，此导体的电阻是＿＿＿＿Ω．如果该导体两端电压增加到6V，导体中的电流是＿＿＿＿A．如果导体两端电压降到0Ｖ，导体的电阻是＿＿＿＿Ω．（设导体电阻不随温度变化而变化）
11．阻值为10Ω的一段导体，两端加4V电压时，通过它的电流为＿＿＿A，当它两端的电压减小到2V时，它的电阻为＿＿＿Ω。
12．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I﹣R关系图像。由图像可知：当电压一定时，电流与电阻成＿＿＿＿＿（选填“正比”或“反比”）；他每次控制电阻的两端电压为＿＿＿＿＿V不变。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为＿＿＿＿＿Ω。

甲 乙

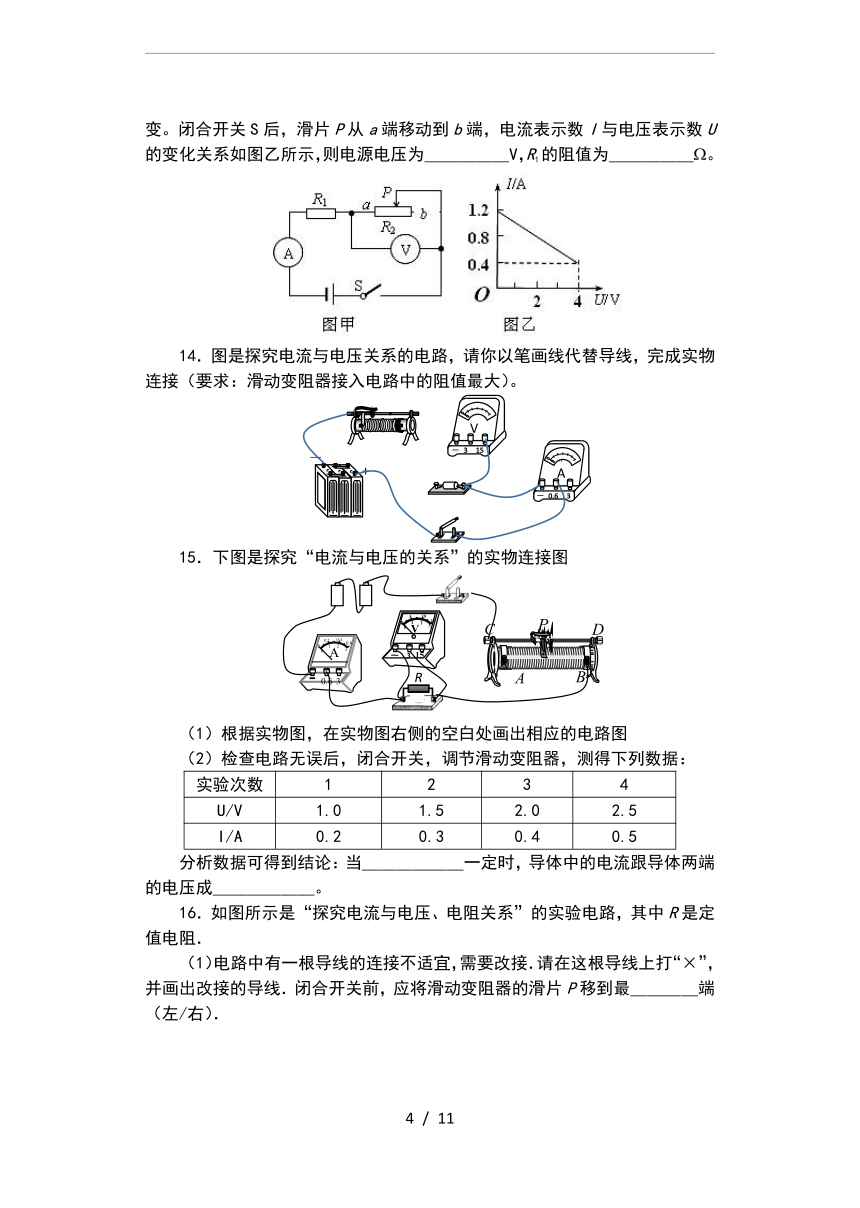

13．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为＿＿＿＿＿V，R1的阻值为＿＿＿＿＿。

14．图是探究电流与电压关系的电路，请你以笔画线代替导线，完成实物连接（要求：滑动变阻器接入电路中的阻值最大）。
(
－
+
V
－

3

15
A
2
－ 0.6　3
)
15．下图是探究“电流与电压的关系”的实物连接图
(
R
)
（1）根据实物图，在实物图右侧的空白处画出相应的电路图
（2）检查电路无误后，闭合开关，调节滑动变阻器，测得下列数据：
实验次数 1 2 3 4
U/V 1.0 1.5 2.0 2.5
I/A 0.2 0.3 0.4 0.5

分析数据可得到结论：当＿＿＿＿＿＿一定时，导体中的电流跟导体两端的电压成＿＿＿＿＿＿。
16．如图所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻．
（1）电路中有一根导线的连接不适宜，需要改接．请在这根导线上打“×”，并画出改接的导线．闭合开关前，应将滑动变阻器的滑片P移到最＿＿＿＿端（左/右）．

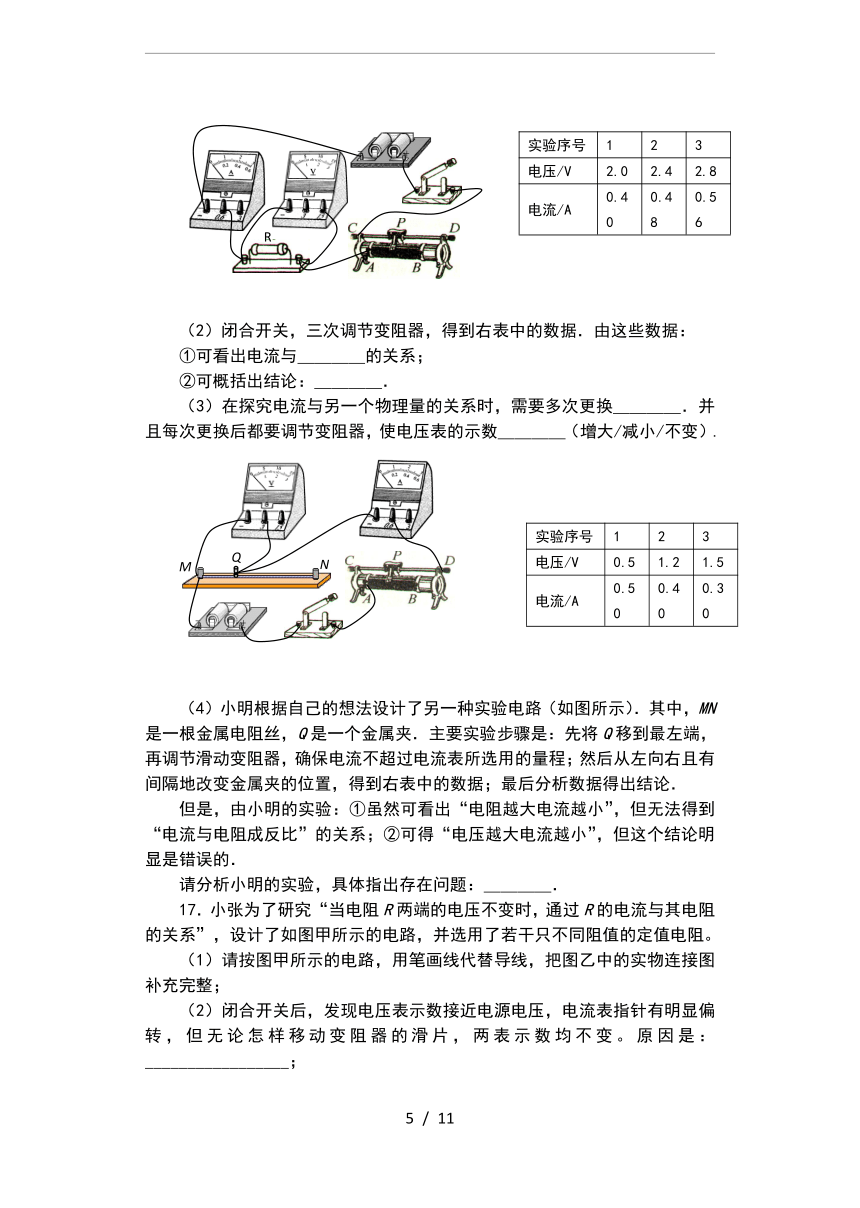

实验序号 1 2 3
电压/V 2.0 2.4 2.8
电流/A 0.40 0.48 0.56

(
R
)
（2）闭合开关，三次调节变阻器，得到右表中的数据．由这些数据：
①可看出电流与＿＿＿＿的关系；
②可概括出结论：＿＿＿＿．
（3）在探究电流与另一个物理量的关系时，需要多次更换＿＿＿＿．并且每次更换后都要调节变阻器，使电压表的示数＿＿＿＿（增大/减小/不变）.
实验序号 1 2 3
电压/V 0.5 1.2 1.5
电流/A 0.50 0.40 0.30

(
Q
M
N
)
（4）小明根据自己的想法设计了另一种实验电路（如图所示）．其中，MN是一根金属电阻丝，Q是一个金属夹．主要实验步骤是：先将Q移到最左端，再调节滑动变阻器，确保电流不超过电流表所选用的量程；然后从左向右且有间隔地改变金属夹的位置，得到右表中的数据；最后分析数据得出结论．
但是，由小明的实验：①虽然可看出“电阻越大电流越小”，但无法得到“电流与电阻成反比”的关系；②可得“电压越大电流越小”，但这个结论明显是错误的．
请分析小明的实验，具体指出存在问题：＿＿＿＿．
17．小张为了研究“当电阻R两端的电压不变时，通过R的电流与其电阻的关系”，设计了如图甲所示的电路，并选用了若干只不同阻值的定值电阻。
（1）请按图甲所示的电路，用笔画线代替导线，把图乙中的实物连接图补充完整；
（2）闭合开关后，发现电压表示数接近电源电压，电流表指针有明显偏转，但无论怎样移动变阻器的滑片，两表示数均不变。原因是：_________________；
（3）排除故障后，重新做实验。每次更换不同的定值电阻R后，都应移动变阻器的滑片，使________的示数不变（选填“电压表”或“电流表”）。他记下了4次实验的电阻值和对应的电流值，描绘成图丙；
（4）由图丙可知，定值电阻R两端的电压是_________V；
（5）由图丙可知，当定值电阻R两端的电压不变时，通过R的电流与其电阻成_____关系。
(
V
A
R
R
′
甲
乙
电流/A
电阻/
Ω
0.4
0.3
0.2
0.1
0
5
10
15
20
丙
)
18．小海利用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V恒定，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(
乙
甲
R
_
+
A
B
S
A
V
R
S
P
)
（1）根据电路图甲，将乙图中实物电路连接完整（导线不允许交叉）。
（2）实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到＿＿＿＿端（选填“A”或“B”）。然后将10Ω的电阻接入电路，闭合开关，移动滑片P，保持电压表的示数为＿＿＿＿V，读出电流表的示数。
（3）为了能够完成整个实验，滑动变阻器的最大阻值应不小于＿＿＿＿Ω。
19．小明用如图a所示的电路探究电流与电阻的关系．
图a 图b
（1）用笔画线代替导线将图a中的电路连接完整．
（2）实验时每次更换电阻，闭合开关后，观察电流表示数之前必须进行的操作是：＿＿＿＿＿＿＿＿＿＿＿＿
序号 ① ② ③ ④ ⑤
电阻R/Ω 5 10 15 20 25
电流I/A 0.60 0.30 0.20 0.15 0.12

（3）根据表中记录的实验数据判断，测量时电流表应该选择的量程是＿＿＿＿A．
（4）根据表中的数据，在图b中画出I与R关系的图像．




















答案
1． A
2． D
3． D
4． B
5． A
6． C
7． BC
8． D
9． D
10． 8 0.75 8
11． 0.4 10
12． 反比 2.5 20
13． 6 5
14． 滑动变阻器接右下接线柱
15． （1）如图所示
(
A
V
·
·
S
)
（2）电阻 正比
16． （1）见图（找出不适宜的连线得0.5分，画出正确的连线得0.5分） 右
(
R
×
)
（2）①电流与电压
　②电阻一定时，电流与电压成正比
（3）电阻 不变
（4）①改变连入电路中电阻丝MQ的阻值时，没有移动滑片控制MQ两端电压不变,同时无法知道导体电阻的大小;
②在改变电阻丝MQ两端电压时，没有控制MQ电阻阻值不变．
17． （1）如图所示。
(
乙
)
18． （1）如下图 （2）A 2.5 （3）35
(
R
-
+
A
B
S
)
19． （1）如图所示 （2）调节滑动变阻器，使电阻两端的电压保持不变.

（3）0 ~ 0.6 （4）如图所示
/
