(共15张PPT)

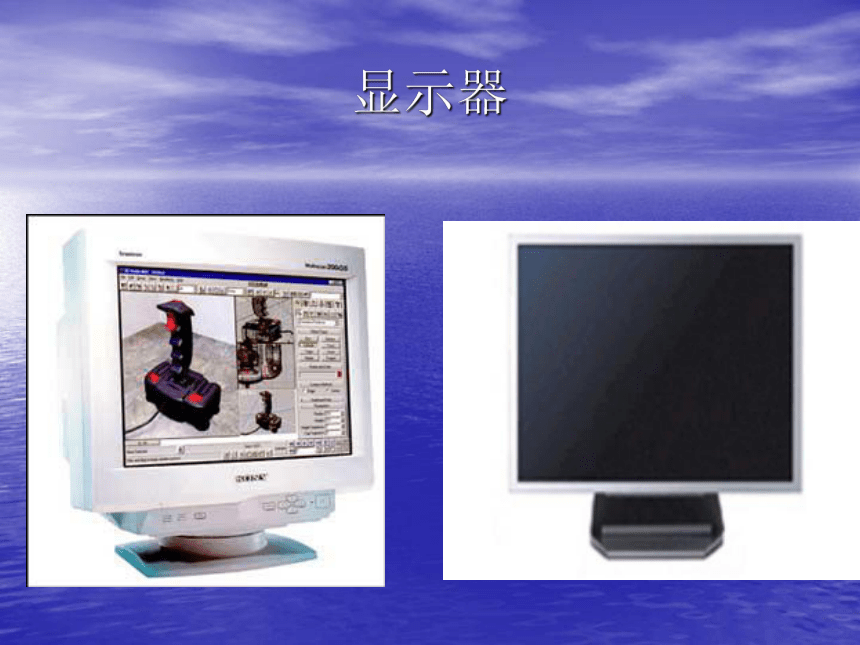

显示器

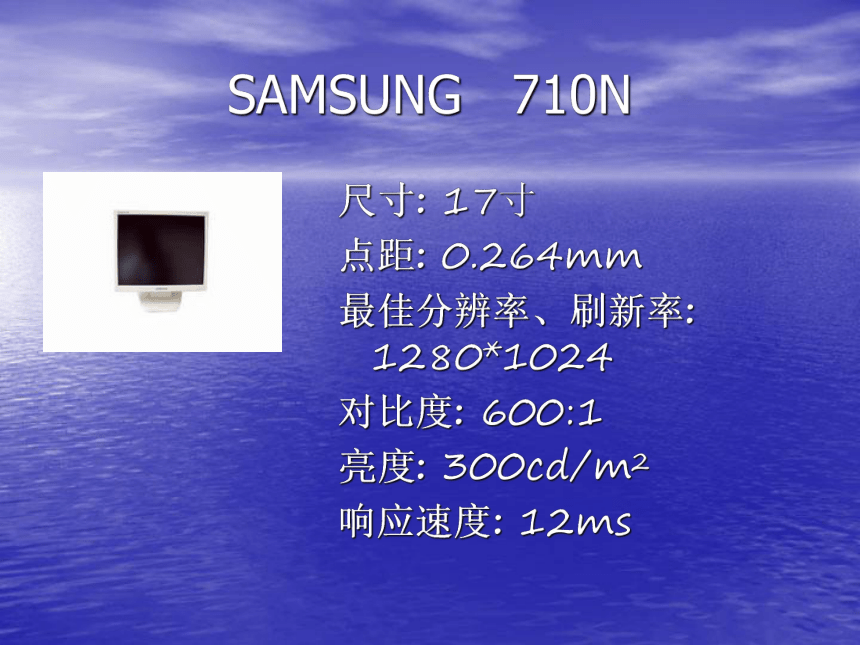

SAMSUNG 710N
尺寸: 17寸
点距: 0.264mm
最佳分辨率、刷新率: 1280*1024
对比度: 600:1
亮度: 300cd/m2
响应速度: 12ms

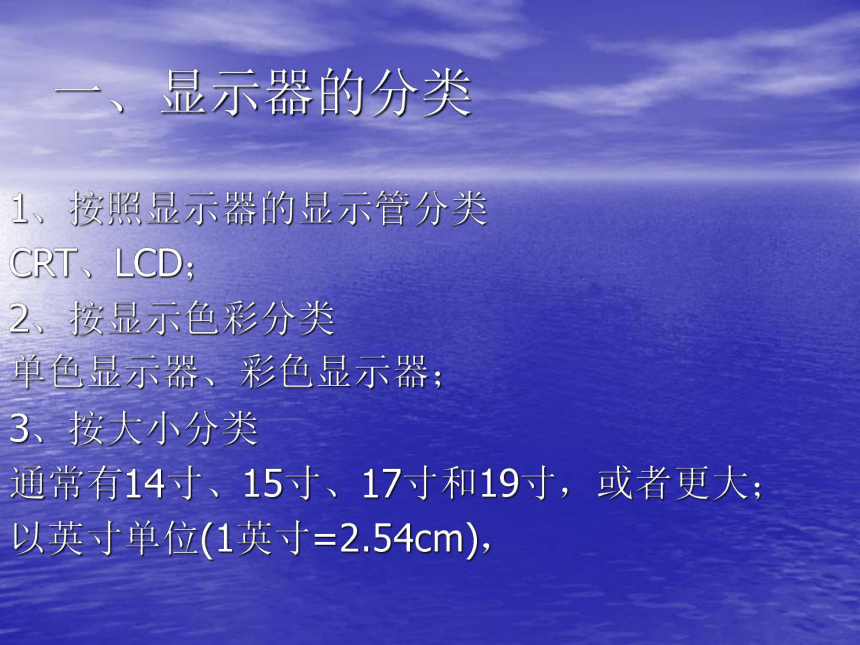

一、显示器的分类
1、按照显示器的显示管分类
CRT、LCD；
2、按显示色彩分类
单色显示器、彩色显示器；
3、按大小分类
通常有14寸、15寸、17寸和19寸，或者更大；
以英寸单位(1英寸=2.54cm)，

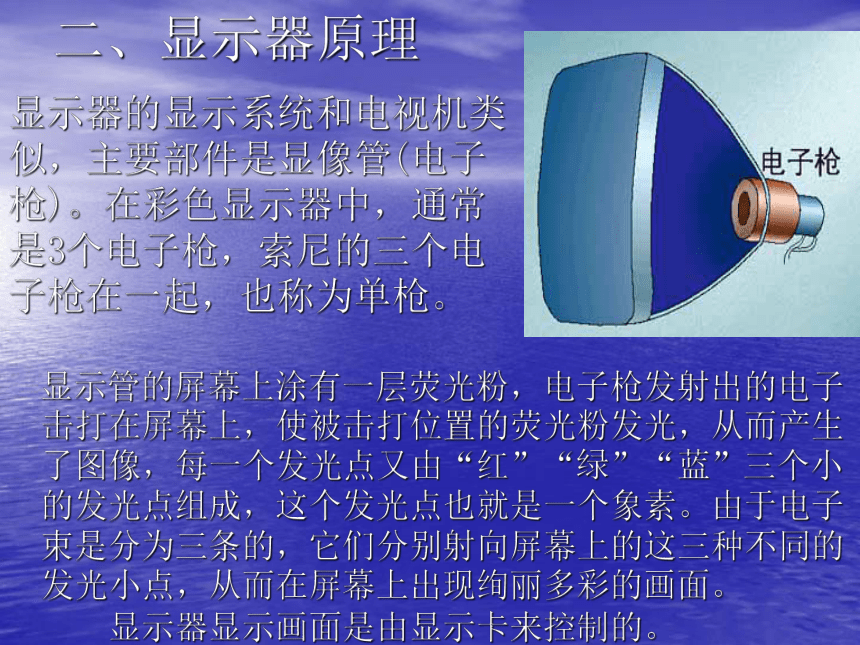

二、显示器原理
显示管的屏幕上涂有一层荧光粉，电子枪发射出的电子击打在屏幕上，使被击打位置的荧光粉发光，从而产生了图像，每一个发光点又由“红”“绿”“蓝”三个小的发光点组成，这个发光点也就是一个象素。由于电子束是分为三条的，它们分别射向屏幕上的这三种不同的发光小点，从而在屏幕上出现绚丽多彩的画面。 显示器显示画面是由显示卡来控制的。
显示器的显示系统和电视机类似，主要部件是显像管(电子枪)。在彩色显示器中，通常是3个电子枪，索尼的三个电子枪在一起，也称为单枪。
三、显示器的技术指标

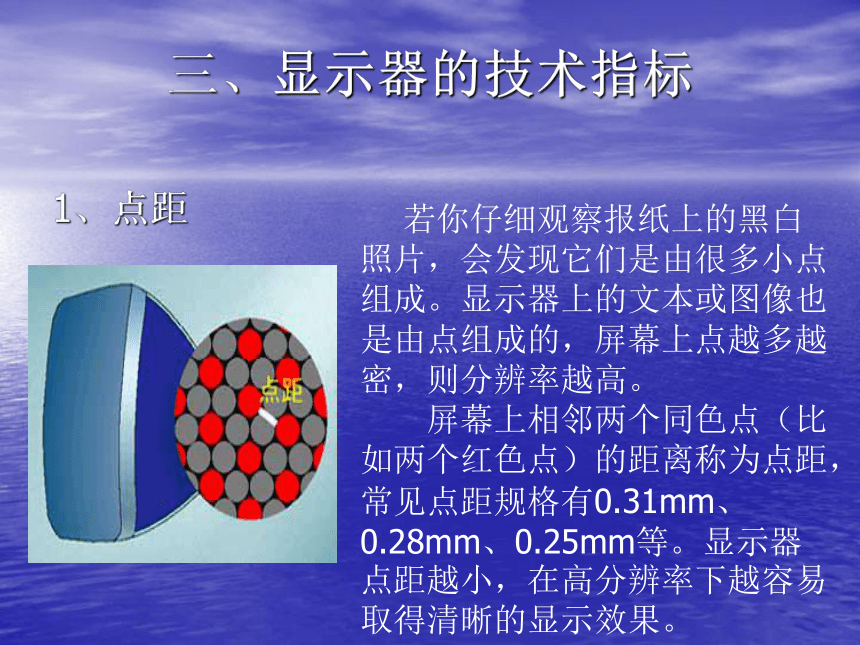

1、点距
若你仔细观察报纸上的黑白照片，会发现它们是由很多小点组成。显示器上的文本或图像也是由点组成的，屏幕上点越多越密，则分辨率越高。 屏幕上相邻两个同色点（比如两个红色点）的距离称为点距，常见点距规格有0.31mm、0.28mm、0.25mm等。显示器点距越小，在高分辨率下越容易取得清晰的显示效果。

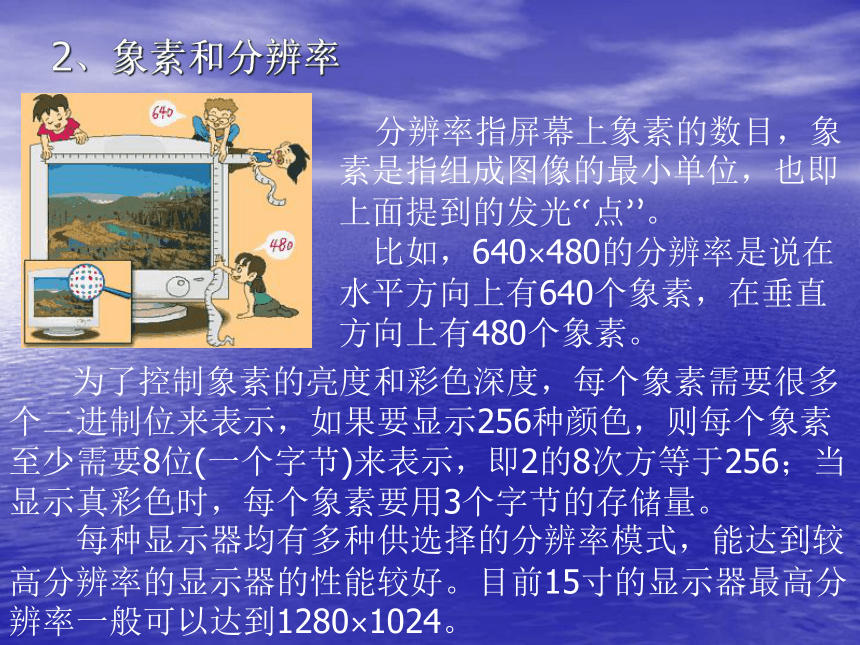

2、象素和分辨率
分辨率指屏幕上象素的数目，象素是指组成图像的最小单位，也即上面提到的发光“点”。 比如，640×480的分辨率是说在水平方向上有640个象素，在垂直方向上有480个象素。
为了控制象素的亮度和彩色深度，每个象素需要很多个二进制位来表示，如果要显示256种颜色，则每个象素至少需要8位(一个字节)来表示，即2的8次方等于256；当显示真彩色时，每个象素要用3个字节的存储量。 每种显示器均有多种供选择的分辨率模式，能达到较高分辨率的显示器的性能较好。目前15寸的显示器最高分辨率一般可以达到1280×1024。
3、 扫描频率
电子束采用光栅扫描方式，从屏幕左上角一点开始，向右逐点进行扫描，形成一条水平线；到达最右端后，又回到下一条水平线的左端，重复上面的过程；当电子束完成右下角一点的扫描后，形成一帧。此后，电子束又回到左上方起点，开始下一帧的扫描。这种方法也就是常说的逐行扫描显示。 而隔行扫描指电子束在扫描时每隔一行扫一线，完成一屏后再返回来扫描剩下的线，这与电视机的原理一样。隔行扫描的显示器比逐行扫描闪烁得更厉害，也会让使用者的眼睛更疲劳。 完成一帧所花时间的倒数叫垂直扫描频率，也叫刷新频率，比如60Hz、75Hz等等。
4、带宽
带宽是指每秒钟电子枪扫描过的图像点的个数，以MHz(兆赫兹)为单位，表明了显示器电路可以处理的频率范围。 让我们举例说明。比如，在标准VGA方式下，如果刷新频率为60Hz，则需要的带宽为640×480×60＝18.4MHz；在1024×768的分辨率下，若刷新频率为70Hz，则需要的带宽为55.1MHz。以上的数据是理论值，实际所需的带宽要高一些。 早期的显示器是固定频率的，现在的多频显示器采用自动跟踪技术，使显示器的扫描频率自动与显示卡的输出同步，从而实现了较宽的适用范围。 带宽的值越大，显示器性能越好。
5、显示面积
显示面积指显像管的可见部分的面积。显像管的大小通常以对角线的长度来衡量，以英寸单位(1英寸=2.54cm)，常见的有14英寸、15英寸、17英寸、20英寸几种。
显示面积都会小于显示管的大小。显示面积用长与高的乘积来表示，通常人们也用屏幕可见部分的对角线长度来表示，比如15英寸显示器的显示面积一般是13.5英寸，这会因显示器的品牌不同略有差异，比较好的15寸显示器的显示面积可以达到13.8英寸。很显然，显示面积越大越好，但这意味着价格的大幅上升。
四、选购显示器
购买一台合适的显示器对于保护视力，是非常有益的。
· 屏幕的尺寸，要看显示器说明书上的可视范围，可视范围越大越好； 刷新频率，一般将显示器的分辨率设置在640×480，真彩色，刷新频率应达到70HZ以上，这样才能保证眼睛看上去比较舒服，能达到85HZ以上就更好了； 最高分辨率，15寸的应达到1280×1024； 显示器的辐射强度，由于显示器的屏幕不断受到电子的高压，所以在屏幕表面会大量电荷，这样屏幕会吸附大量灰尘，而且对眼睛伤害严重。可以用比较简单的方法检查一下，用手背接近屏幕，如果有劈啪声就不好； 显示器的控制方式是否是数字控制的，目前几乎所有显示器都是数控的，其调节的精度比较高，操作也比较方便； 显示卡，要想使您的显示器达到最佳的显示效果，显示卡也要起到很大的作用。
五、LCD显示器指标
1、亮度/对比度
亮度（单位：cd/m2或nits):值越大，显示效果越分明；>250cd/m2
对比度：黑白色的反差度，对比度越高，显示的色彩越为鲜艳生动；
2、响应时间
显示器对输入信号的反应速度，
3、可视角度
性能比较
名称 SAMSUNG 710N SAMSUNG 710M
尺寸 17寸 17寸
点距 0.264mm 0.264mm
最佳分辨率、刷新率 1280*1024 1280*1024
对比度 600:1 500:1
亮度 300cd/m2 290cd/m2
响应速度 12ms 25ms
