课件42张PPT。第二十一章第2节

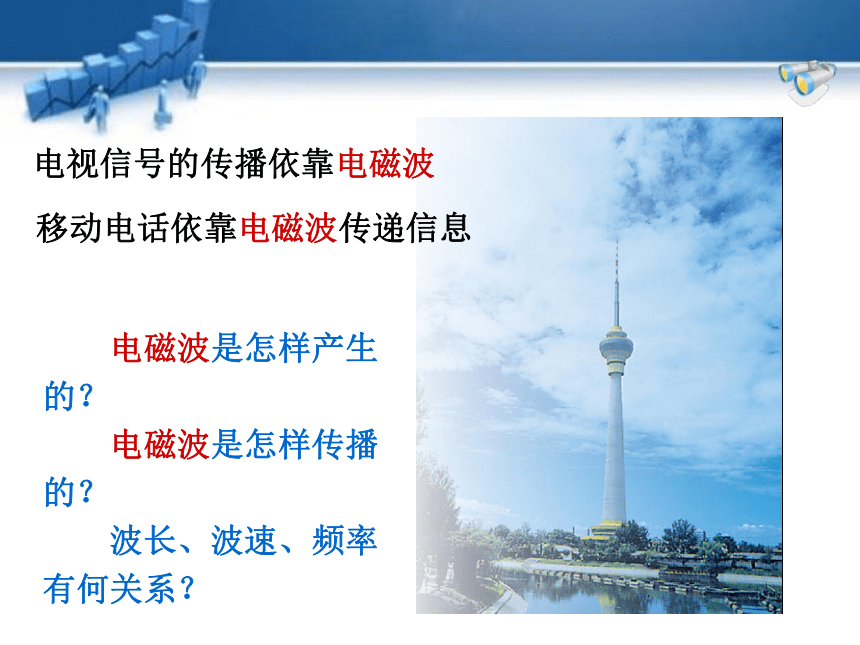

电磁波的海洋物理人教版 九年级全　　电磁波是怎样产生的？
　　电磁波是怎样传播的？

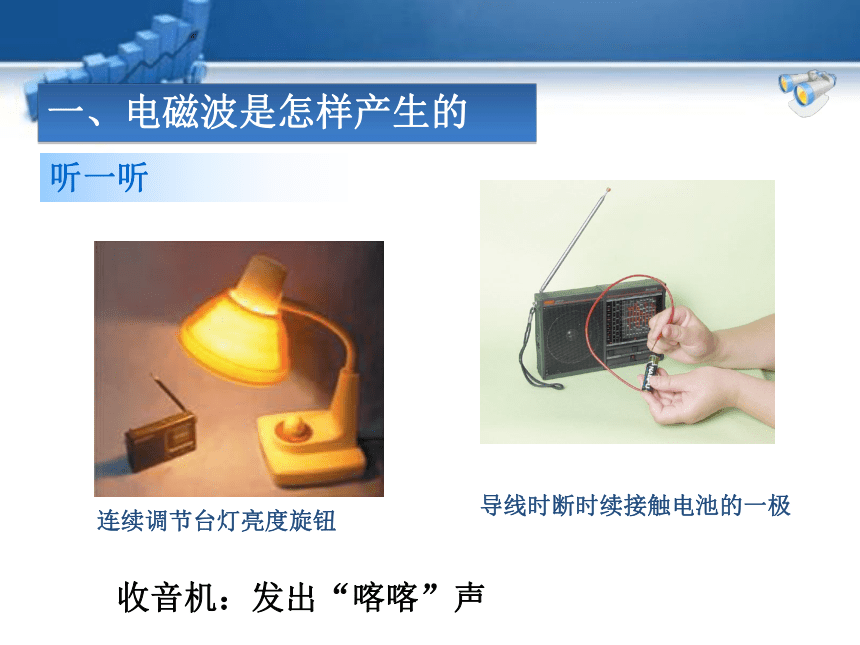

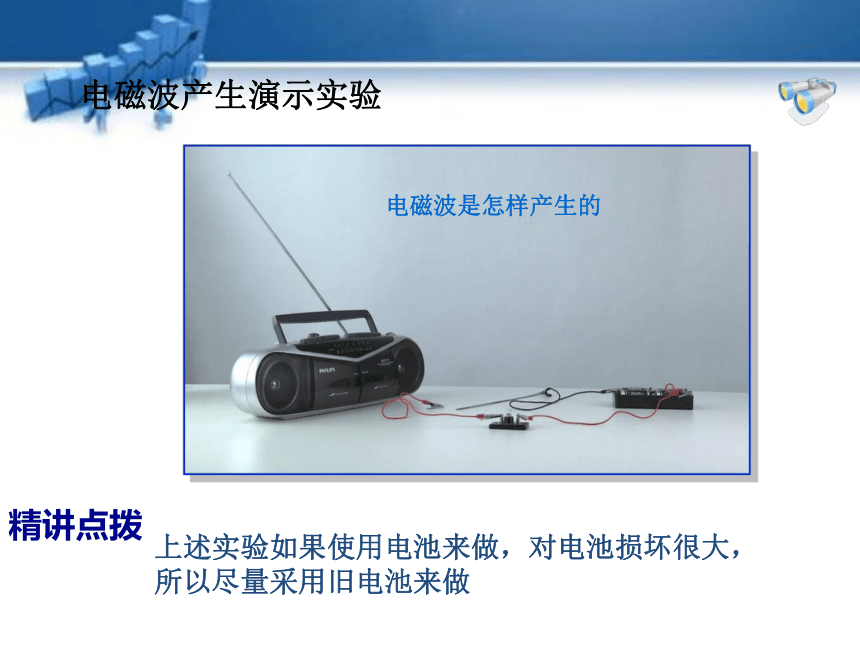

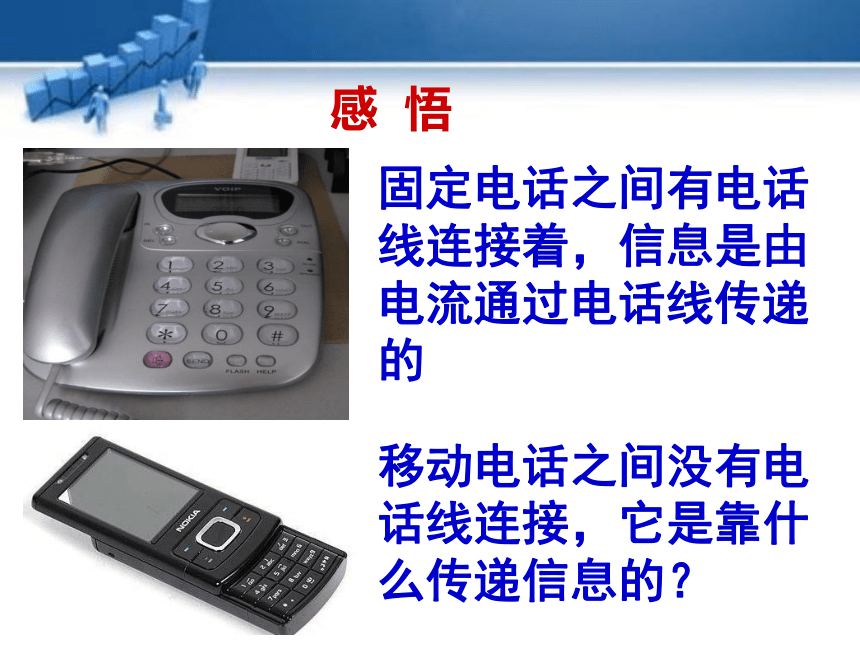

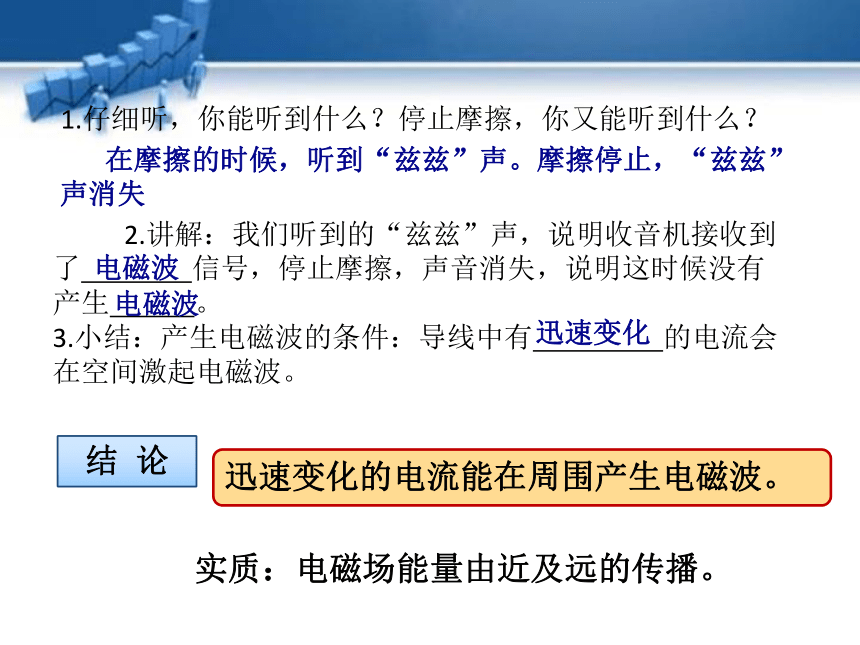

　　波长、波速、频率有何关系？移动电话依靠电磁波传递信息电视信号的传播依靠电磁波感 悟固定电话之间有电话线连接着，信息是由电流通过电话线传递的移动电话之间没有电话线连接，它是靠什么传递信息的？连续调节台灯亮度旋钮导线时断时续接触电池的一极　　收音机：发出“喀喀”声一、电磁波是怎样产生的听一听电磁波产生演示实验精讲点拨上述实验如果使用电池来做，对电池损坏很大，所以尽量采用旧电池来做 1.仔细听，你能听到什么？停止摩擦，你又能听到什么？ 2.讲解：我们听到的“兹兹”声，说明收音机接收到了 信号，停止摩擦，声音消失，说明这时候没有产生 。

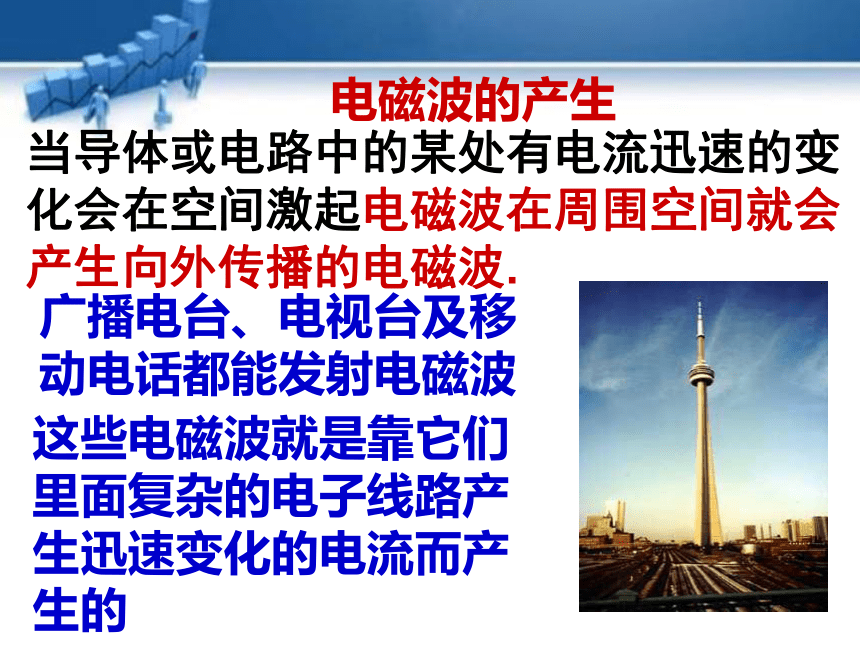

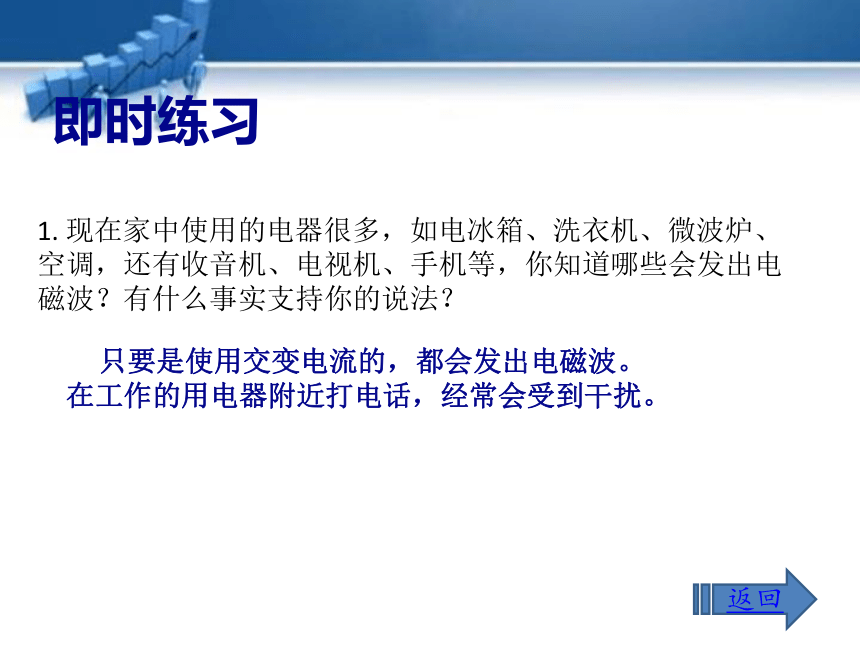

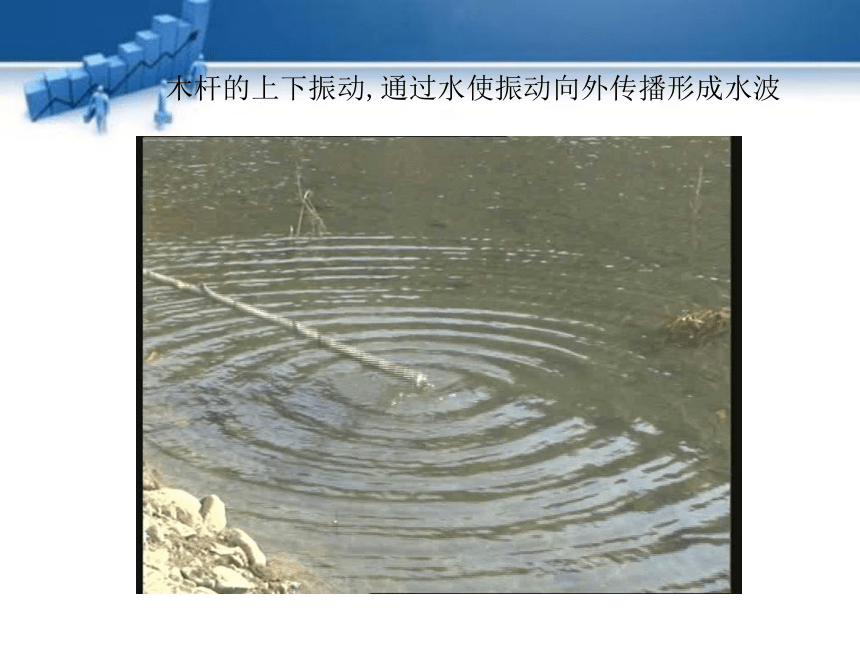

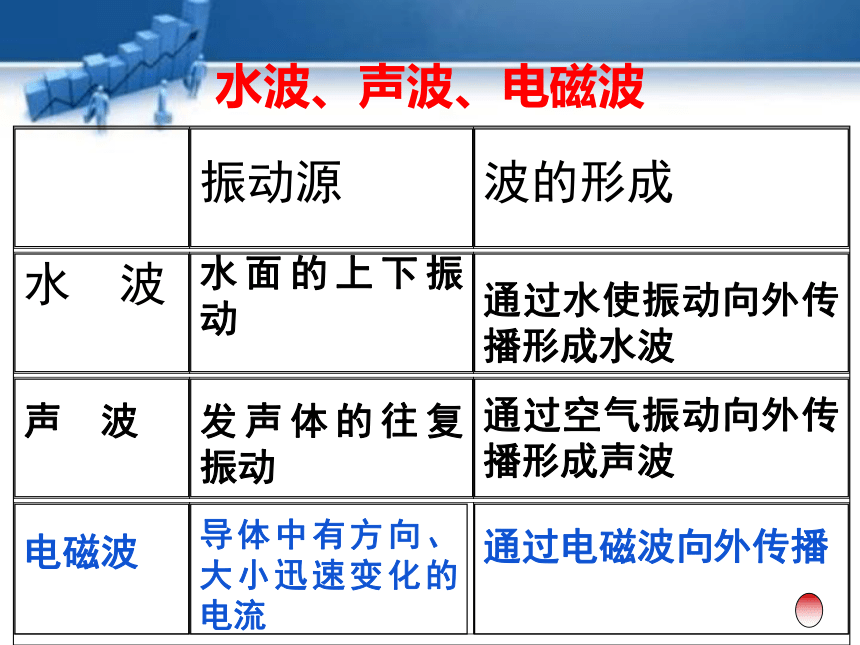

3.小结：产生电磁波的条件：导线中有 的电流会在空间激起电磁波。 在摩擦的时候，听到“兹兹”声。摩擦停止，“兹兹”声消失电磁波电磁波迅速变化迅速变化的电流能在周围产生电磁波。结 论　　实质：电磁场能量由近及远的传播。电磁波的产生当导体或电路中的某处有电流迅速的变化会在空间激起电磁波在周围空间就会产生向外传播的电磁波. 广播电台、电视台及移动电话都能发射电磁波这些电磁波就是靠它们里面复杂的电子线路产生迅速变化的电流而产生的木杆的上下振动,通过水使振动向外传播形成水波水波、声波、电磁波即时练习1. 现在家中使用的电器很多，如电冰箱、洗衣机、微波炉、空调，还有收音机、电视机、手机等，你知道哪些会发出电磁波？有什么事实支持你的说法？返回 只要是使用交变电流的，都会发出电磁波。

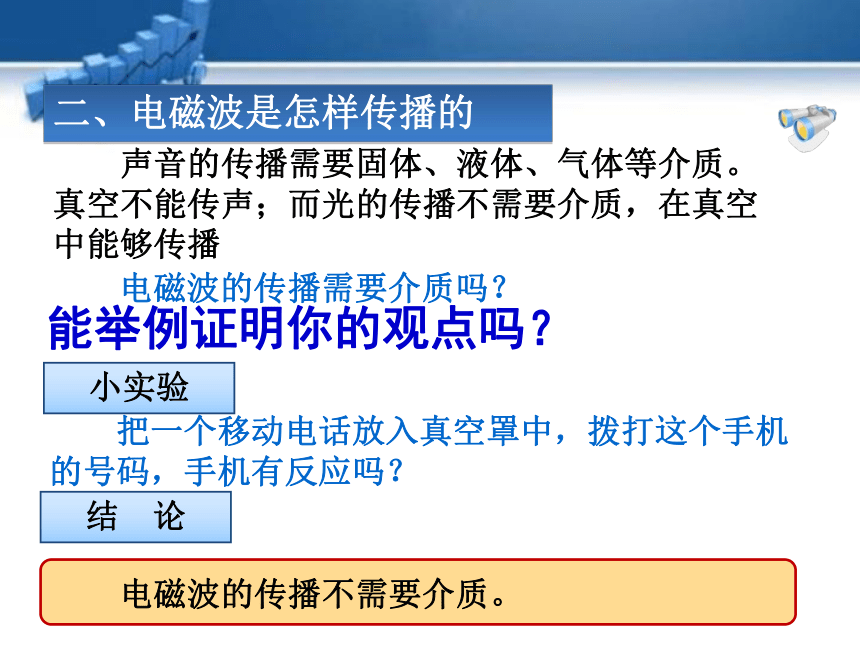

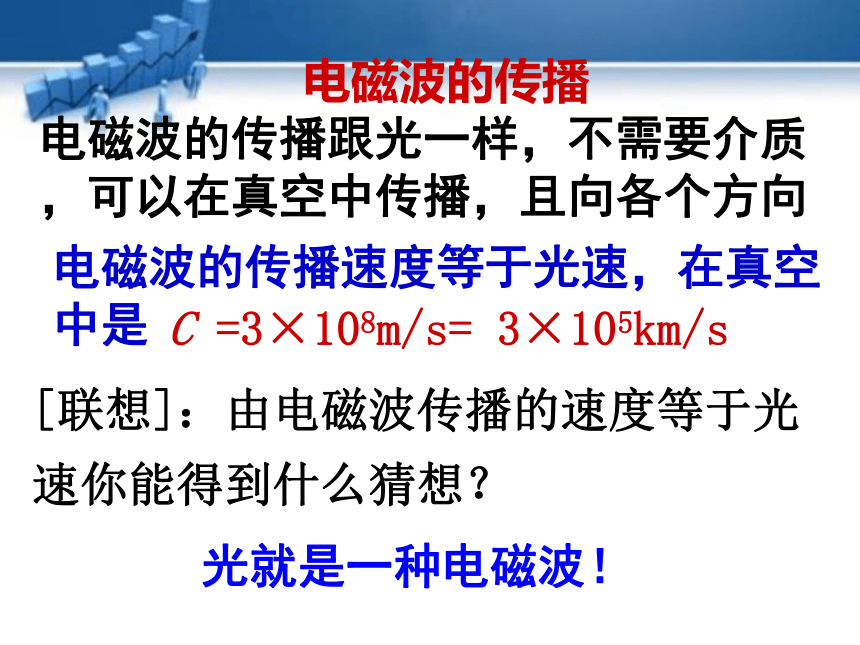

在工作的用电器附近打电话，经常会受到干扰。　　声音的传播需要固体、液体、气体等介质。真空不能传声；而光的传播不需要介质，在真空中能够传播　　电磁波的传播需要介质吗？　　把一个移动电话放入真空罩中，拨打这个手机的号码，手机有反应吗？　　电磁波的传播不需要介质。二、电磁波是怎样传播的小实验结　论能举例证明你的观点吗？电磁波的传播电磁波的传播跟光一样，不需要介质，可以在真空中传播，且向各个方向电磁波的传播速度等于光速，在真空中是C =3×108m/s= 3×105km/s[联想]：由电磁波传播的速度等于光速你能得到什么猜想？光就是一种电磁波！光是一种电磁波　　光速即为电磁波传播速度　　真空光速：c =3 ×108 m/s 　　2．电磁波的几个要素　　（1）波长：邻近的两个波峰（或波谷）的距离。
　　单位：米　　1．电磁波可以在真空中传播波峰波谷二、电磁波是怎样传播的 电磁波的波形图波峰波谷两个波峰（或波谷）之间的距离叫波长，用字母λ表示，单位：m导体内每秒电流变化的次数叫频率，用字母 f 表示，单位：Hz 不同频率（或不同波长）的电磁波的传播速度都相同频率大的电磁波的波长短波速、波长、频率　　3．电磁波的传播速度　　真空中：c =2.997 924 58 ×108 m/s 　　空气中：接近真空光速　　（3）波速：波传播的快慢。
　　单位：米/秒　　（2）频率：在1 s内有多少次波峰或波谷通过，波的频率就是多少。
　　单位：赫兹（Hz）
　　　　　千赫（kHz）
　　　　　兆赫（MHz）10-12 10-10 10-4 10-2 102 104 106 λ(cm) 3×1022 3×1016 3×1014 3×1012 3×104 f (Hz) 三、电磁波三、电磁波波速、波长、频率波速、波长、频率三者的关系是：c =λf C：波速，真空或空气中为 3×108m/sλ：波长，单位：mf ：频率，单位：Hz返回 2. 根据波速的定义，想一想：如果图1下方的波在1S内有50个波峰过E点，则这个水波的频率是多少？50HZ返回 3. 如果图1中，波长是2米，则这个水波的波速是多少？波速＝波长×频率＝2m×50Hz=100m/s4.演示“电磁波能在真空中传播”：将移动电话调至振动状态，放在真空罩中，给这个移动电话打电话，你看到什么？这个现象说明了什么？移动电话振动，说明它接收到了信号，这个现象说明电磁波可以在真空中传播。5.想一想：宇航员在太空彼此间怎么才能通话 ？6.电磁波的波速这个值让你想起了什么？你能从这个值中获取哪些信息？这说明光也是电磁波的一种电磁波电磁波的家族电磁波是一个大家族，其波谱图包括了102～10-10m波长范围。
无线电波：频率为数百千赫至数百兆赫这一频段的电磁波。
光(可见光)也是一种电磁波。电磁波谱图：四、无线电波的划分及应用 精讲点拨观察图片，了解生活中常见的电磁波。在这个图片中，这些波从左到右，它们的频率越来越高，根据前面波速与波长、频率的关系，你觉得这些波从左到右，它们的波长是什么关系？返回 因为电磁波的波速是一个定值，所以当波速一定时，频度越高，波长越小。因此从左到右，它们的波长越来越短。即时练习返回 每1HZ电流方向变化2次，这个收音机的最高频率是108MHZ即1.08 ×108HZ，则电流方向变化2.16 ×108HZ。返回 3 . 在电磁波家族中，红外线也是其中一员，红外线的传播速度等于电磁波的速度。如果能测得红外线传播某一段距离所用的时间，就可以根据电磁波的速度计算这段距离的长度，红外线测距仪就是根据这一原理设计的。用红外线测距仪对准某一目标，发出一束红外线，经目标反射后红外线返回仪器时又被探测到。仪器测得红外线往返时间为2.8×10-4 m/s，这时目标与仪器之间的距离是多少？电磁波速度取3×105 km/s。解：s=vt/2= (3×108 m/s× 2.8×10-4 m/s)/2=4.2 ×104m返回 4.为了探究收音机接收电磁波的情况好坏与哪些因素有关，小明将一台袖珍收音机调好电台节目和音量后完成了以下实验：
A．将收音机放进一个铝锅内，发现声音明显变小，取出后又恢复了原来的音量。
B．将收音机放进一只木桶内，发现声音大小不变。
C．将收音机放进一只铁桶内，现象与A相似。
D．将收音机放进一只塑料桶内，现象与B相似。
（1）根据以上实验，小明得出这样的结论：电磁波在传输的过程中，若遇到 类物质，其强度会大大地减弱。
（2）请你根据以上答案，解释为什么电视机靠室内天线接收的信号效果不如用室外天线接收的信号效果好？
（3）根据以上实验，你能做出一种有用的设想吗？
答：电视信号传输线外层包有一层 网状物，能够减弱其他电磁波信号对电视信号的干扰。
金属水泥墙内的钢筋网状结构对电视信号有屏蔽作用金属　　雷达工作依靠电磁波四、电磁波与我们的生活广播和电视电磁波能够传递信息电视台通过电磁波，将精彩的电视节目展现给我们。电视机电磁波与我们的生活电磁波与我们的生活手机即能发射也能接收电磁波电磁波与我们的生活雷达靠发射和接收电磁波定位电磁波与我们的生活卫星、宇宙飞船和地面间的联系也是靠电磁波 微波炉使用 给食物加热，在此过程中，电能转化为 ，微波炉中不能使用 ，过量的微波照射对人体有害，
而 对微波有屏蔽作用，所以微波炉的外壳是金属制造的。微波金属容器热能金属　　微波炉　　表面和内部同时加热（水分子共振）；
　　将电磁波的能量转化为食物的内能。四、电磁波与我们的生活风扇波导管控制面板屏蔽网门磁控管电磁波与我们的生活微波炉是利用电磁波来加热食品的微波炉可产生很强的电
磁波（微波），食物的分子在微波的作用下剧烈振动，使得内能增加，温度升高微波炉中不能使用金属容器，因为微波能在金属中产生强大电流，会损坏微波炉微波炉微波炉的外壳是金属壳，炉门的玻璃上有金属网，因为金属网有对电磁波屏蔽作用，可以保证电磁波的泄露不会超过允许值歼20战斗机歼20战斗机是我国第五代战斗机，它的特点之一是具有“隐形”功能，雷达不能发现它你知道它的形状和材料有什么特征吗？形状特征：能将雷达发射来的电磁波反射到其它方向材料特征：能吸收电磁波，减少对电磁 波的反射1、当导线中有大小或方向 的电流时，在它周围空间就会产生电磁波。 2、真空中电磁波传播的速度为 ， 这是宇宙间物质运动的最快速度，这个速度有一个专用符号C。电磁波 的波长λ、频率?和速度之间有如下定量关系 ，从中可以看出，如果电磁波的频率越高，它的波长就越 。迅速变化课堂检测C=λ?短3、在短波、中波和长波这三种电磁波中，在真空中传播速度最快的是 （ ）
A、短波 B、中波 C、长波 D、 一样快 4、在短波、中波和长波这三种电磁波中频率最大的是（ ）
A、短波 B、中波 C、长波 D、 一样大DA5、下列家用电器和通讯设备中，不是利用电磁波工作的是：( )
A、电视机 B、电冰箱 C、手机 D、收音机B谢谢！
