计算机组件介绍[下学期]

(共55张PPT)

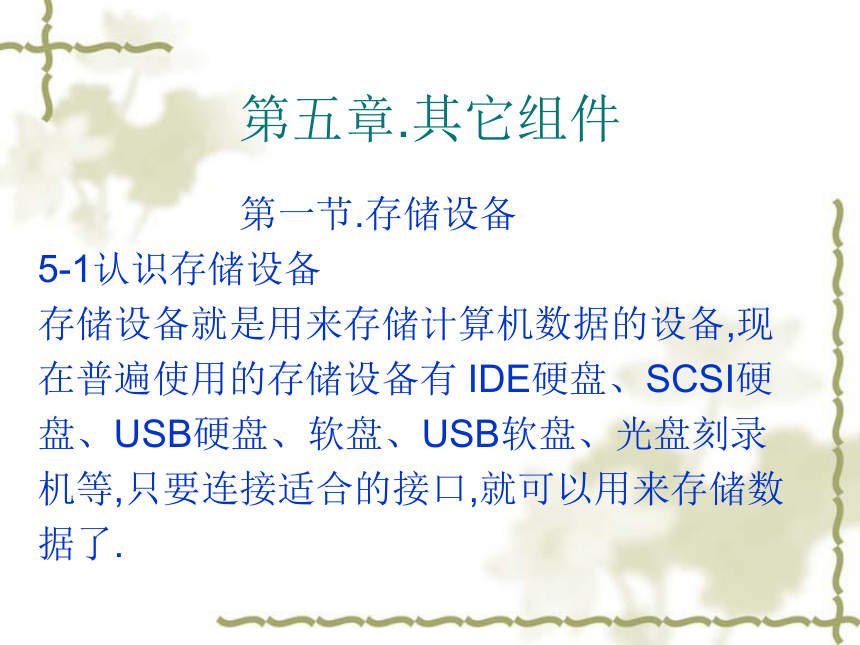

第五章.其它组件
第一节.存储设备
5-1认识存储设备
存储设备就是用来存储计算机数据的设备,现
在普遍使用的存储设备有 IDE硬盘、SCSI硬
盘、USB硬盘、软盘、USB软盘、光盘刻录
机等,只要连接适合的接口,就可以用来存储数
据了.

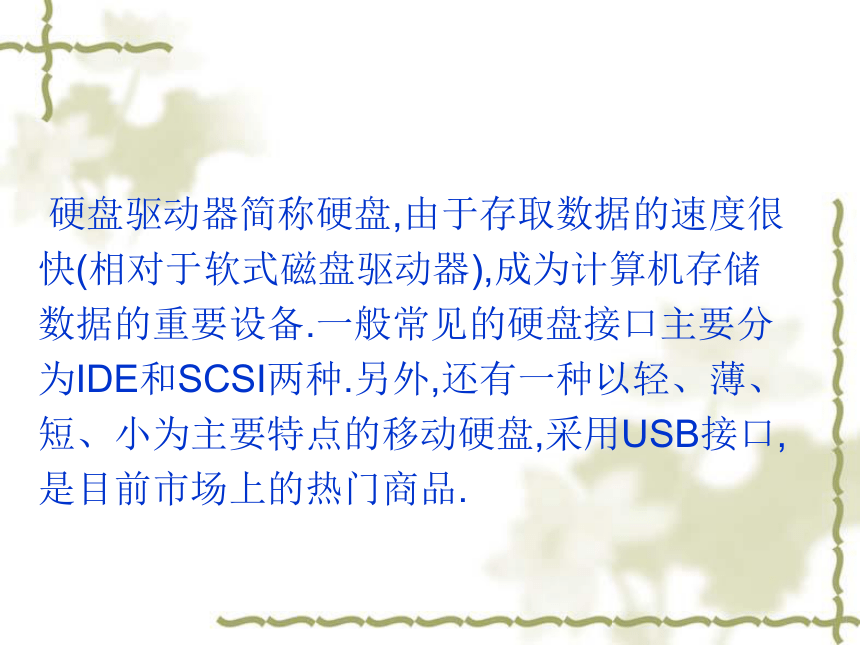

硬盘驱动器简称硬盘,由于存取数据的速度很
快(相对于软式磁盘驱动器),成为计算机存储
数据的重要设备.一般常见的硬盘接口主要分
为IDE和SCSI两种.另外,还有一种以轻、薄、
短、小为主要特点的移动硬盘,采用USB接口,
是目前市场上的热门商品.

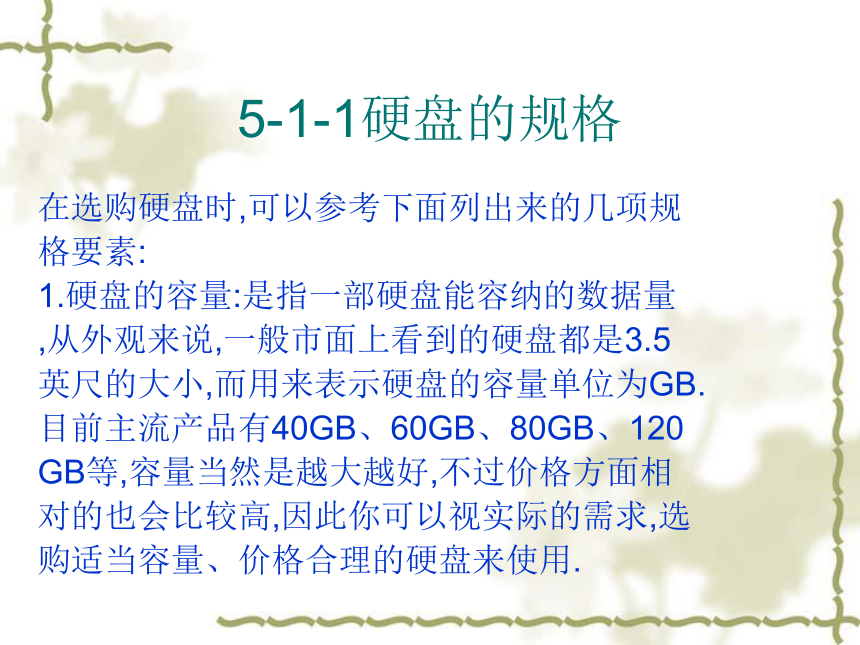

5-1-1硬盘的规格
在选购硬盘时,可以参考下面列出来的几项规
格要素:
1.硬盘的容量:是指一部硬盘能容纳的数据量
,从外观来说,一般市面上看到的硬盘都是3.5
英尺的大小,而用来表示硬盘的容量单位为GB.
目前主流产品有40GB、60GB、80GB、120
GB等,容量当然是越大越好,不过价格方面相
对的也会比较高,因此你可以视实际的需求,选
购适当容量、价格合理的硬盘来使用.

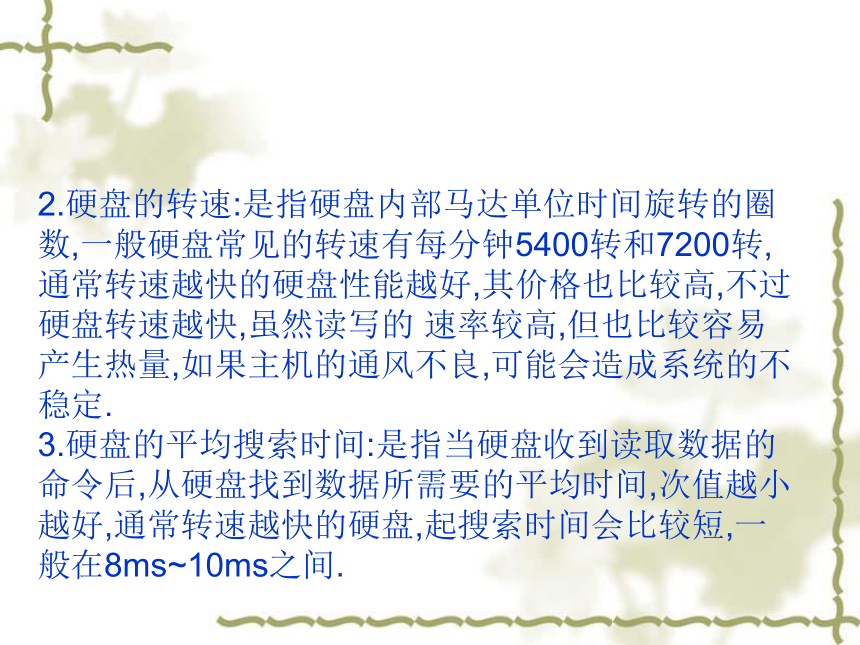

2.硬盘的转速:是指硬盘内部马达单位时间旋转的圈
数,一般硬盘常见的转速有每分钟5400转和7200转,
通常转速越快的硬盘性能越好,其价格也比较高,不过
硬盘转速越快,虽然读写的 速率较高,但也比较容易
产生热量,如果主机的通风不良,可能会造成系统的不
稳定.
3.硬盘的平均搜索时间:是指当硬盘收到读取数据的
命令后,从硬盘找到数据所需要的平均时间,次值越小
越好,通常转速越快的硬盘,起搜索时间会比较短,一
般在8ms~10ms之间.

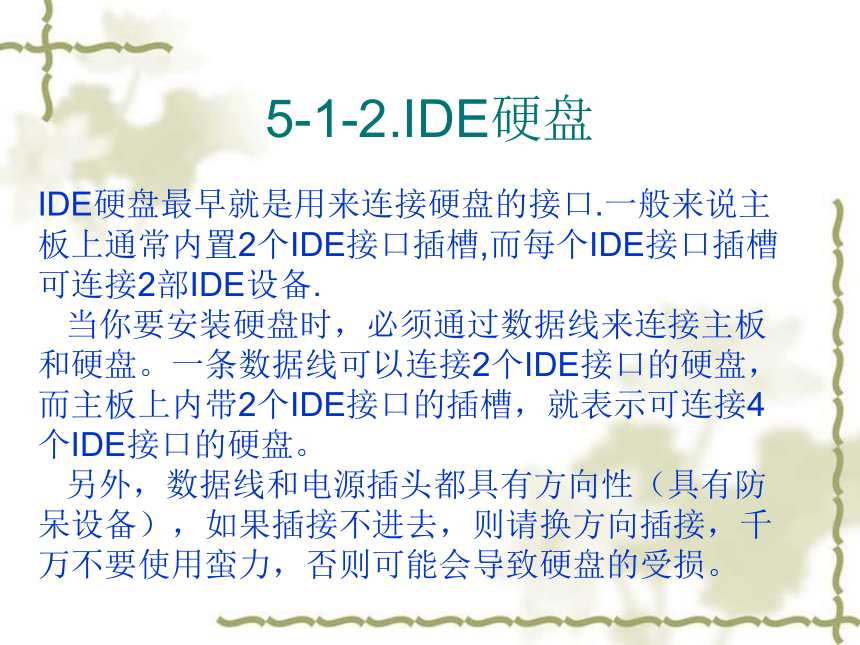

5-1-2.IDE硬盘
IDE硬盘最早就是用来连接硬盘的接口.一般来说主
板上通常内置2个IDE接口插槽,而每个IDE接口插槽
可连接2部IDE设备.
当你要安装硬盘时，必须通过数据线来连接主板
和硬盘。一条数据线可以连接2个IDE接口的硬盘，
而主板上内带2个IDE接口的插槽，就表示可连接4
个IDE接口的硬盘。
另外，数据线和电源插头都具有方向性（具有防
呆设备），如果插接不进去，则请换方向插接，千
万不要使用蛮力，否则可能会导致硬盘的受损。

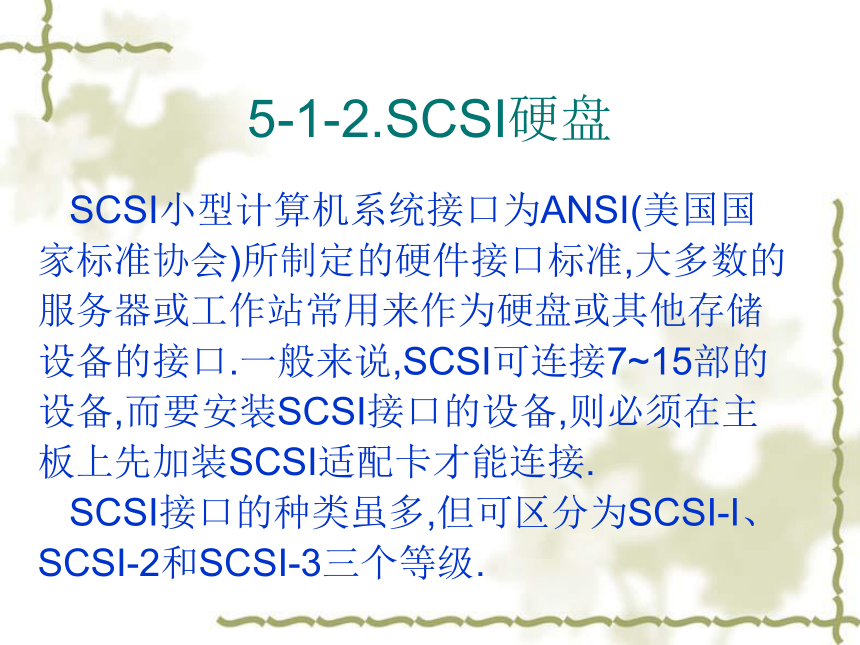

5-1-2.SCSI硬盘
SCSI小型计算机系统接口为ANSI(美国国
家标准协会)所制定的硬件接口标准,大多数的
服务器或工作站常用来作为硬盘或其他存储
设备的接口.一般来说,SCSI可连接7~15部的
设备,而要安装SCSI接口的设备,则必须在主
板上先加装SCSI适配卡才能连接.
SCSI接口的种类虽多,但可区分为SCSI-I、
SCSI-2和SCSI-3三个等级.

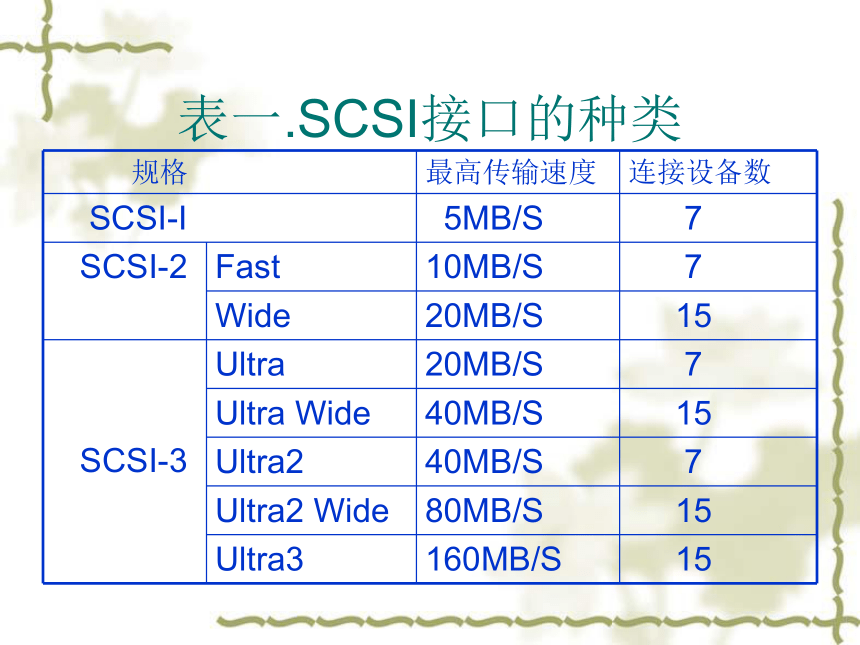

表一.SCSI接口的种类
规格 最高传输速度 连接设备数
SCSI-I 5MB/S 7
SCSI-2 Fast 10MB/S 7
Wide 20MB/S 15
SCSI-3 Ultra 20MB/S 7
Ultra Wide 40MB/S 15
Ultra2 40MB/S 7
Ultra2 Wide 80MB/S 15
Ultra3 160MB/S 15

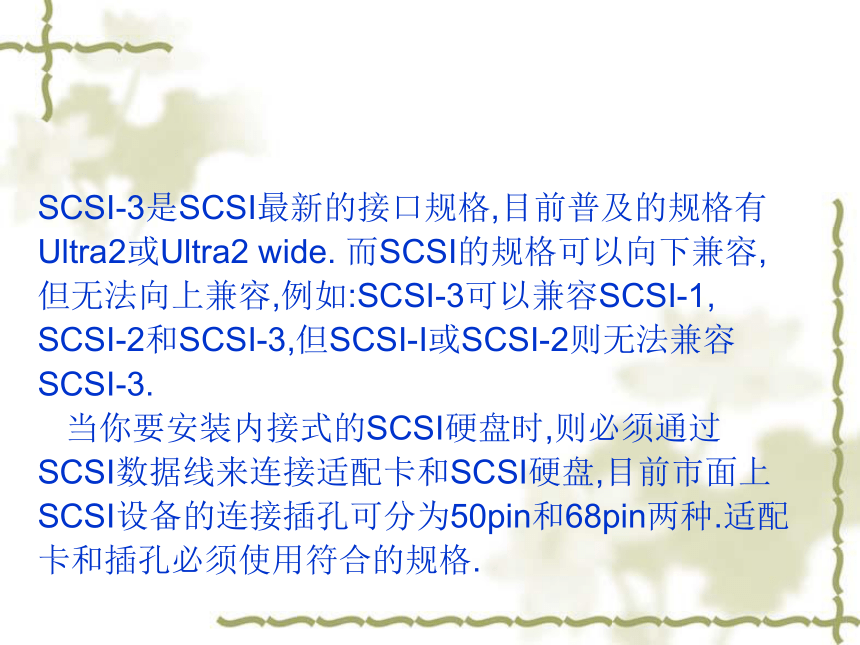

SCSI-3是SCSI最新的接口规格,目前普及的规格有
Ultra2或Ultra2 wide. 而SCSI的规格可以向下兼容,
但无法向上兼容,例如:SCSI-3可以兼容SCSI-1,
SCSI-2和SCSI-3,但SCSI-I或SCSI-2则无法兼容
SCSI-3.
当你要安装内接式的SCSI硬盘时,则必须通过
SCSI数据线来连接适配卡和SCSI硬盘,目前市面上
SCSI设备的连接插孔可分为50pin和68pin两种.适配
卡和插孔必须使用符合的规格.

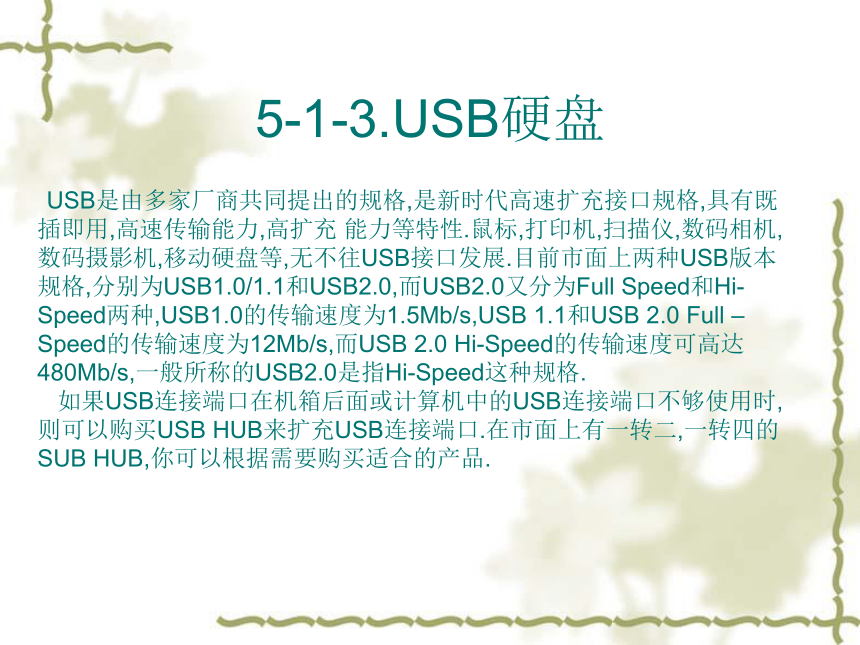

5-1-3.USB硬盘
USB是由多家厂商共同提出的规格,是新时代高速扩充接口规格,具有既
插即用,高速传输能力,高扩充 能力等特性.鼠标,打印机,扫描仪,数码相机,
数码摄影机,移动硬盘等,无不往USB接口发展.目前市面上两种USB版本
规格,分别为USB1.0/1.1和USB2.0,而USB2.0又分为Full Speed和Hi-
Speed两种,USB1.0的传输速度为1.5Mb/s,USB 1.1和USB 2.0 Full –
Speed的传输速度为12Mb/s,而USB 2.0 Hi-Speed的传输速度可高达
480Mb/s,一般所称的USB2.0是指Hi-Speed这种规格.
如果USB连接端口在机箱后面或计算机中的USB连接端口不够使用时,
则可以购买USB HUB来扩充USB连接端口.在市面上有一转二,一转四的
SUB HUB,你可以根据需要购买适合的产品.

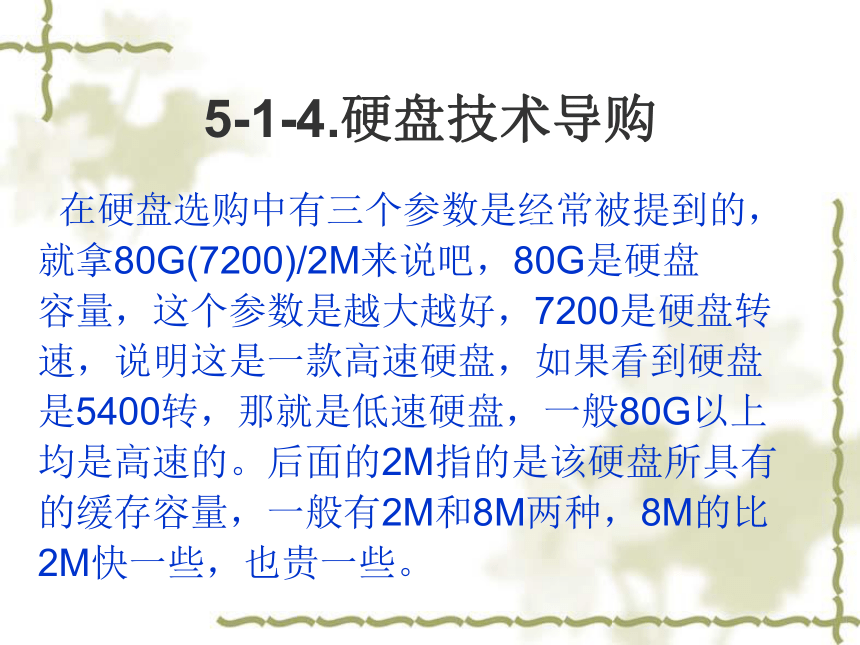

5-1-4.硬盘技术导购
在硬盘选购中有三个参数是经常被提到的，
就拿80G(7200)/2M来说吧，80G是硬盘
容量，这个参数是越大越好，7200是硬盘转
速，说明这是一款高速硬盘，如果看到硬盘
是5400转，那就是低速硬盘，一般80G以上
均是高速的。后面的2M指的是该硬盘所具有
的缓存容量，一般有2M和8M两种，8M的比
2M快一些，也贵一些。

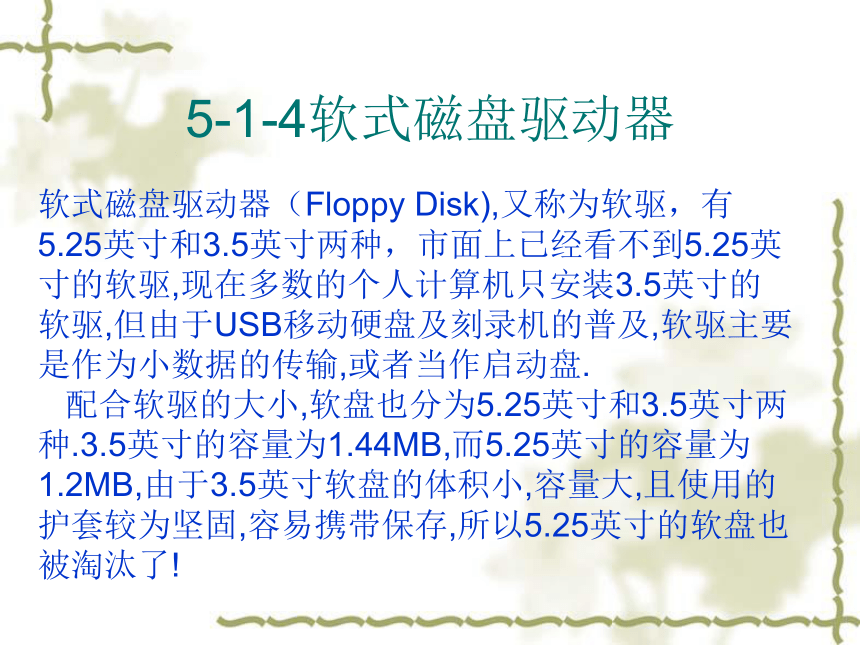

5-1-4软式磁盘驱动器
软式磁盘驱动器（Floppy Disk),又称为软驱，有
5.25英寸和3.5英寸两种，市面上已经看不到5.25英
寸的软驱,现在多数的个人计算机只安装3.5英寸的
软驱,但由于USB移动硬盘及刻录机的普及,软驱主要
是作为小数据的传输,或者当作启动盘.
配合软驱的大小,软盘也分为5.25英寸和3.5英寸两
种.3.5英寸的容量为1.44MB,而5.25英寸的容量为
1.2MB,由于3.5英寸软盘的体积小,容量大,且使用的
护套较为坚固,容易携带保存,所以5.25英寸的软盘也
被淘汰了!

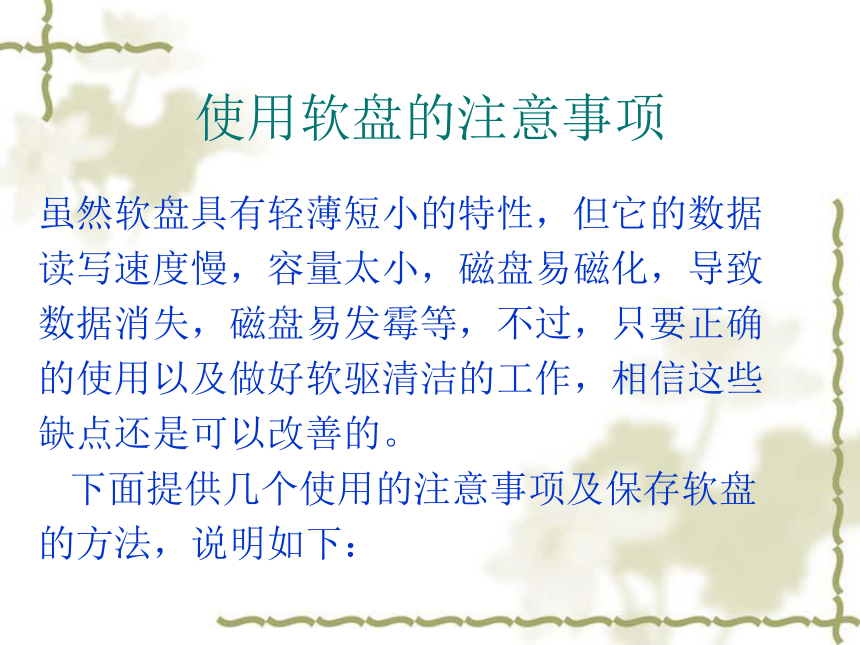

使用软盘的注意事项
虽然软盘具有轻薄短小的特性，但它的数据
读写速度慢，容量太小，磁盘易磁化，导致
数据消失，磁盘易发霉等，不过，只要正确
的使用以及做好软驱清洁的工作，相信这些
缺点还是可以改善的。
下面提供几个使用的注意事项及保存软盘
的方法，说明如下：
1.不要让软盘受到日晒,碰到水或碰触到数据存储的表层,并远
离有磁性的东西,否则会造成数据无法被读取或磁盘损坏的现
象.
2.不要将发霉或沾染灰尘的软盘插入软驱,这会使磁头无法读
取软盘上的数据.
3.只要软盘损坏,就必须丢弃 不要再使用,以免存储的数据遗
失.
4.软盘要使用前,最好先进行扫毒的工作,以免病毒进入计算机
中.
5.定期利用软盘清洁工具进行清洁的工作,保持读取磁头的清
洁
另外,为了符合笔记本电脑携带方便的特性,许
多厂商已经不再将软驱内设在笔记本电脑中
了,而是将软驱改以USB为接口的传输方式外
接,当需要使用软驱来启动,或传输数据时,才
将USB接口的软驱连接到USB连接端口上.
5-1-5.光驱
常见的光驱分为CD-ROM和DVD-ROM,而安装的接口分为
IDE,SCSI,USB等,一般还是以安装IDE接口比较普遍.
1.CD-ROM：
也称为只读光驱，也就是不能再将数据写入，一般都直接
称为光驱，用来读取存储在光盘上的各种数据，是多媒体计
算机的基本配置。由于它的制造技术不断改进，读取速度也
日益提升，已经从早期的单倍速发展到52倍速，所谓单倍速
是指每秒读取150KB的数据，所以52倍速就是150×52
（KB），通常在光驱前方的面板上就会标示光驱光驱的速
度。
2.DVD-ROM
DVD-ROM只读光驱的外表和CD- ROM外表相似，
两者的光盘也长得一样，只是DVD盘的容量可高达
17GB，而CD-ROM的容量为650MB。DVD-ROM
的读取速度也是以倍速来表示的，不过DVD-ROM
的单倍速是指每秒钟读取1350KB的数据，目前市面
上的主流产品为16X，读取一般光盘则为40X或
48X。而DVD光盘的种类分为DVD-5（单面单层，
4.7GB)DVD-9(单面双层,8.5GB),DVD-10(双面单
层,9.4GB)和DVD-18(双面双层.17GB)四种.
3.刻录机
刻录机就是所谓的可擦写光驱,除了可以将数
据刻录到空白刻录盘外,也可以读取光盘中的
数据.
刻录机的安装的接口可分为:IDE,SCSI,USB
等,一般采用IDE接口的刻录机居多.
刻录机的规格可分为CD-R,CD-RW,DVD-R,
DVD-RW,DVD+RW等.下面分别介绍:
CD-R刻录机就是只能将数据写入一次,如果你
不小心刻错或在开始刻录后才改变主意,就必
须使用新的空白光盘重新刻录,现在已逐渐被
淘汰了,不过CD-R空白光盘在价格上非常便宜
.另外,有些CD-R刻录机具有多次刻录的功能,
也就是你可以在光盘上未被刻录过的区域重
新刻录,不过较旧式的光驱可能无法读取第二
次刻录的数据.
CD-RW刻录机:
CD-RW除了可以当一般CD-R用，如果配合CD-
RW盘,则可以重复读写约1000次,CD-R和CD-RW的
刻录盘容量一般大约是650MB~700MB(74分钟~80
分钟).
DVD刻录机:
DVD刻录机配合DVD刻录盘,一般可以写入4.7GB,
相当约7盘CD-R/CD-RW盘,不过目前刻录机价格昂
贵,刻录速度较慢,所以还不是很普及.
4.认识空白刻录盘
表二.空白刻录盘的类型
名称 说明
CD-R CD-R又称为写一次式光盘,不能够重复读写数据,目前CD-R盘的容量
有650MB/74分钟和700MB/80分钟.
CD-RW CD-RW又称为可抹除式光盘,一盘CD-RW可写入次数达千次左右,不过CD-RW刻录机在价格上比CD-R刻录盘贵是其缺点.另外,CD-RW刻录机除了可刻录CD-RW盘外,也可以刻录CD-R盘.
DVD-R DVD-R又称为写一次型数字多功能光盘,DVD-R盘和CD-R盘一样的,当数据写入后,就不能变动.
DVD-RW
/DVD+RW DVD-RW/DVD+RW又称为重复读写数字多功能光盘,它和CD-RW盘一样,也是可重复读写超过千次左右.其中,DVD+RW是比较新的规格
,刻录速度比DVD-RW快.
第二节.外围设备
5-2-1.认识外围设备
计算机的外围设备除了存储设备外,还包括
输入设备(例如:键盘,鼠标,麦克风,扫描仪,数码
相机等)及输出设备(例如:显示器,打印机,音箱
等).下面,我们将逐渐了解.
5-2-2.显示器
显示器是计算机的主要输出设备之一，也是计算机
设备中对人体健康影响最大的设备。显示器分为映
像管（CRT）和液晶（LCD）两种，尺寸规格很
多，例如：15英寸，17英寸，19英寸和21英寸等。
1.CRT
CRT映像管显示器是利用阴极管发射电子束打击在
涂满磷化物的玻璃上而发光,然后显示出我们所看到
的画面,所以阴极射线管一般又称为映像管.
早期CRT显示器有单色及彩色之分,现在所使用的
CRT显示器多为彩色.彩色的CRT显示器内有三支
RGB三原色的电子管,利用三原色的配合以呈现绚丽
的色彩.
虽然映像管显示器的辐射量远比电视机小,但为了
避免辐射对人体的影响,应尽量采用辐射量较底的显
示器.检验显示器辐射量的规格中,以瑞典SSI协会提
出的MPR和瑞典专家雇员联盟提出的TCO安全标准
最为严格,而后者又分为TCO95,TCO99等标准,目前
最新的标准为TCO03.
5-2-3.LCD
LCD液晶显示器是在两片平行的平面玻璃之
间放入液态结晶物质，且两片玻璃中间有许
多垂直和水平的细小电线，通过通电与不通
电的电压控制，来改变液晶分子的方向，将
光线折射并产生明暗的情况，以次产生并显
示画面，其优点是体积小，无辐射，耗电量
低等。发展之初以笔记本电脑使用为主，当
时价格比同一尺寸的CRT显示器高很多。
液晶显示器根据驱动的方式可分为三大种
类，分别是静态驱动，被动距阵驱动和主动
距阵驱动，而市面上所看到的液晶显示器及
笔记本电脑多采用主动距阵驱动的薄膜式晶
体管型（TFT）的技术为主，因为TFT技术有
较好的色彩饱和度与可视角。
目前知名的品牌有优派（ViewSonic),明基
(BenQ),声宝（Sampo),三星（Samsung)等
显示器技术导购
关于显示器的技术参数也是相当多的。
现在的显示器总的可分为电子枪显示器（CRT）和
液晶显示器（LCD）两大类。虽然液晶有无辐射等
优点，但由于液晶的成本仍相对CRT较高，响应速
度相对较慢，所以目前市场上以CRT为主流。
CRT市场又以17寸的纯平显示器为主，在大多数的
品牌机配置单上都简单的写着17寸纯平的介绍，
怎样选择一款合适的显示器呢？
首先看看是不是名牌厂家是比较常用的方
法，因为名牌厂家的产品不仅有较好的售后
服务，而且质量也有保障。然后就要具体针
对一款显示器来说了。
1.支持的最高分辨率是多少
所谓分辨率就是构成显示屏幕的像素总和，一般用水平像素个数×垂直像素个数来表示。
分辨率越高，图像就越清晰，但所得的图像或文字越小。它和刷新频率的关系比较密切，刷新频率为85Hz时分辨率越高，则显示器的性能也越好。
按照水平和垂直像素数目来区分，则可以分：320x200、640×480、800×600、1024×768、1280×1024、1600×1280等几种。
什么是象素和刷新率
象素就是屏幕上的一个点，是一个很小的矩形，点和点之间是独立的，它们紧凑的排列在一起从而形成了整个屏幕图像。
刷新率分为垂直刷新率和水平刷新率，垂直刷新率表示屏幕的图像每秒钟重绘多少次。也就是指每秒钟屏幕刷新的次数，以Hz(赫兹)为单位。
刷新率的高低对保护眼睛很重要，当刷新率低于60Hz的时候，屏幕会有明显的抖动，而一般要到75Hz以上才能较好的保护您的眼睛。
规定85Hz逐行扫描为无闪烁的标准场频水平刷新率。
其实显示器的显示效果在根本上是取决于显示器的带宽的。
带宽是显示器视频放大器通频带宽度的简称，一个电路的带宽实际上是反映该电路对输入信号的响应速度，简单的说，它是显示器接收信号的通路。
带宽的计算公式为：带宽=水平分辨率×垂直分辨率×刷新率×1.344。例如：在1024×768@85Hz的模式下，带宽为1024×768×85×1.344=89.84199868MHz。
带宽的值越大，显示器在单位时间内接收的数据信号越多，显示性能越好。
5-2-4.键盘
键盘是计算机主要的输入设备之一，通过
它可以在计算机上输入文字，或利用键盘控
制信息的输入，是计算机缺一不可的重要设
备。
键盘的接口规格：键盘和主板连接的接口
规格有AT，PS2，USB插头，AT插头是早期
的插头，现在大部分使用的都是PS2插头，
USB插头则比较少见。
键盘的内部构造：如果按照键盘内部的构造来分的
话，键盘可以分为机械式和薄膜式，通常只要打开
键盘上的盖子，就可以轻易分辨了，其差异说明如
下：
1.机械式：是指每个键盘的微动开关都是独立的,如
果发现某个按键坏了时,则只要维修坏掉的按件即可,
这对于高价位键盘的用户来说相当重要,不过这种键
盘在按键时,声音比较大.
2.薄膜式:是指键盘内部有双层的胶膜,胶膜中间有银
粉线和碳芯, 按下按键可以接触到对应的碳芯和银粉
线,就可以送出信号,这种键盘在按键时,声音比较小,
而且防水.
另外还有一些比较特别的键盘,例如:无线传输键盘
(利用红外线或无线电取代原来的信号线),多功能键
盘(有很多功能按键),双面MIDI键盘(一面是键盘,一
面是MIDI琴键)等.
5-2-4.鼠标
鼠标和主板连接的接口规格有PS2和USB插
头,很多USB鼠标还会附赠一个PS2的转接头,
让你可以将该鼠标接到PS2或USB插槽.
鼠标的外型:如果从外型来区分的话,鼠标可
以分为两键式,三键式和滚轮式,目前以滚轮式
为主流.滚轮式鼠标中间的滚轮,方便用以上下
滚动文件,浏览网页.
鼠标的内部构造
如果从鼠标运作原理来区分的话,鼠标可分为机械
式和光学两种.
1.机械式鼠标:是利用鼠标腹部原球的滚动来带动坐
标滚轴,如果圆球表面卡上灰尘,会影响使用的顺畅性.
2.光学鼠标:是利用腹部的发光体和感光器来感应鼠
标的坐标位置,由于这种鼠标的功能品质优良,价钱也
不是很贵,已逐渐成为市场的主流商品.
5-2-5.音箱
音箱是计算机输出声音的设备,它必须和声卡
搭配使用,高品质的声卡配合高品质的音箱,才
能发出高品质的声频或音乐.
音箱选购要点
有一块好的声卡，必须有相应的音箱配合才能使电脑产生美妙的声音。
一些多声道的声卡例如4声道声卡，必须有支持四声道的4.1音箱才能发挥声卡的作用，对于5.1声卡还必须有支持AC3解码的5.1音箱支持才能完全显出5.1声卡的强大威力。
外壳
首先人们在购买音箱时，时尚好看的外观是必然的，这都是每个消费者关注的。
音箱的外壳不外乎有木质和塑料两种材料，由于强度差别和共振效果，木制外壳明显好于塑料的，售价要比塑料外壳音箱高一些。
功率
功率作为音箱输出的最重要的指标，所以用户很看中这一点。在购买音箱的时候我们应该搞清楚最大功率和额定功率究竟是怎么回事？
很多的音箱用最大功率来误导消费者。所谓最大功率，是指不考虑失真时输出的功率，往往是额定功率的十倍。
频响：所谓频响就是频率响应，也就是音箱所能回放的频率范围。由于入耳的听觉范围为20Hz～2000Hz，所以音箱要尽可能地回放在这个频率范围内。
失真：失真分为谐波失真，互调失真和瞬态失真三种，我们通常所说的失真是谐波失真，指在声音回放的过程中，增加了原信号没有的高次谐波成分而导致的失真。
耳机选购要点
按需要选购：
一般说来，电动式的耳机具有结构简单、音质稳定、价格便宜、音质并不出众等特点，能满足一般的需求；
电容式耳机，音质好且频带宽，但由于工艺复杂，价格就比较高，适合于发烧友们选用，它的听音品质相当好。
5-2-6.打印机
打印机又称为列表机,是计算机的输出设备,按照打印
机的制造技术,分为点阵、喷墨、激光等三类打印机.
点阵打印机:点阵打印机是最早普及于个人计算机
中的打印机,利用撞针打在色带来打印文字,撞针越多
的打印机(有8,9或24针),其打印品质越佳,这种打印
机最大的优点是可以打印连续报表和复写纸,缺点则
是打印声音极大及打印品质不佳,这也是现在个人计
算机不再使用的原因.
喷墨打印机:喷墨打印机是利用各种技术想办
法将墨水喷,挤,压,吸在纸上,安静是最大的特
色,这种打印机的打印品质较点阵为佳,而打印
速度也较快,可以黑色或彩色打印,在价格方面
也很合理,所以广受消费者的青睐.不过喷墨打
印机使用的墨盒价格较贵,对于常常打印大量
文件的人来说,就必须仔细考虑这些附加的成
本.
激光打印机
激光打印机的打印品质或打印速度都是非
常令人满意的,由于黑白激光打印机价格的降
低,耗材较经济的因素,若经常需要打印大量的
文件,可考虑选购激光打印机.近来一些厂商已
开始生产一些低价位的彩色激光打印机,不过
价格还是很昂贵,所以还未成为大众的主要选
择.
相片打印机:
近来因为数字相机的畅销,相片打印机成为
新的打印机款式,强调打印质量可比拟相片.
打印的方式有采用热感喷墨,微针点式压电喷
墨等技术,画面精细,文字清晰,连小细节都清
清楚楚.
5-2-7.麦克风与录音笔
利用麦克风可以把声音录制到计算机上，而计算机
的麦克风和一般唱歌用麦克风的制造一样的，只是
插头大小不一样；除了麦克风外，录音笔是近来问
世的新产品，也可以用来录制声音。
麦克风：
想要利用麦克风录制声音时，麦克风的线必须连
接到声卡的Mic In插孔，而一般唱歌用麦克风的接
头是大号的立体接头，只要接上一个转接头，变成
小号的立体插头后，就可以连接到声卡上。
随着Internet的潮流，有越来越多人使用因特
网来通话，也就是所谓的网络电话
（I-Phone)，而厂商便推出了网络电话专用
的耳机式麦克风，它兼具了音箱和麦克风的
功能，只要戴上这种设备来使用Internet,就可
以和远程的网友尽情的畅谈了。
录音笔：录音笔是近来问世的新产品，其外型轻巧
，携带容易，录音笔大致都具有录音，放音，停止
，前进，后退，重复播放，删除等功能。
5-2-8.扫描仪
扫描仪是用来输入图象、图片或文件的设备，你
可以随时利用扫描仪将图象输入到计算机，再利用
图象处理软件稍加处理，就可以成为一张很漂亮的
图象。
根据用途和扫描仪方式，扫描仪可分为平台式、
可携式和馈纸式三类，其中以平台式扫描仪的售价
最大众化，是使用最广泛的机种，一般入门者可考
虑购买此类型的扫描仪使用。
选购扫描仪时，必须考虑扫描仪的分辨率、扫描色
阶、感光组件及传输接口等规格要素，说明如下：
1.分辨率:扫描仪的分辨率通常会标示光学分辨率
和最高分辨率两种.光学分辨率是指感光组件实际的
感测能力,最高分辨率则是厂商将扫描完成的图片,利
用软件计算每个点分割所得的分辨率,每家厂商算法
不尽相同,所得的结果也会有所差异,因此实际的品质
还是以光学分辨率为主.
2.扫描色阶：扫描仪的产品规格书上通常会标示扫
描仪的输入色阶，例如：36位、42位、48位等，这
些是指扫描仪的分色能力，数值越高，表示能分辨
的颜色就越多，目前扫描仪都至少有24位以上的分
色能力，数值越高，表示分辨的颜色就越多，目前
扫描仪都至少有24位以上的分色能力，这对大多数
的用户来说已经非常足够了。
3.传输接口：扫描仪和计算机间的传输接口，最常
见的有USB接口，SCSI接口等
4.感光组件:目前扫描仪使用的感光组件有三
种:光电倍增管、电荷耦合器(CCD)及接触式
感光组件(CIS或LIDE)等.在目前市场上以电
荷耦合器(CCD)为主,是平台式扫描仪目前成
熟的扫描技术,而且在进行物体表面的扫描时
,能够扫描凹凸不平的物体，使得各阶层的产
品大都采用CCD感光组件。
