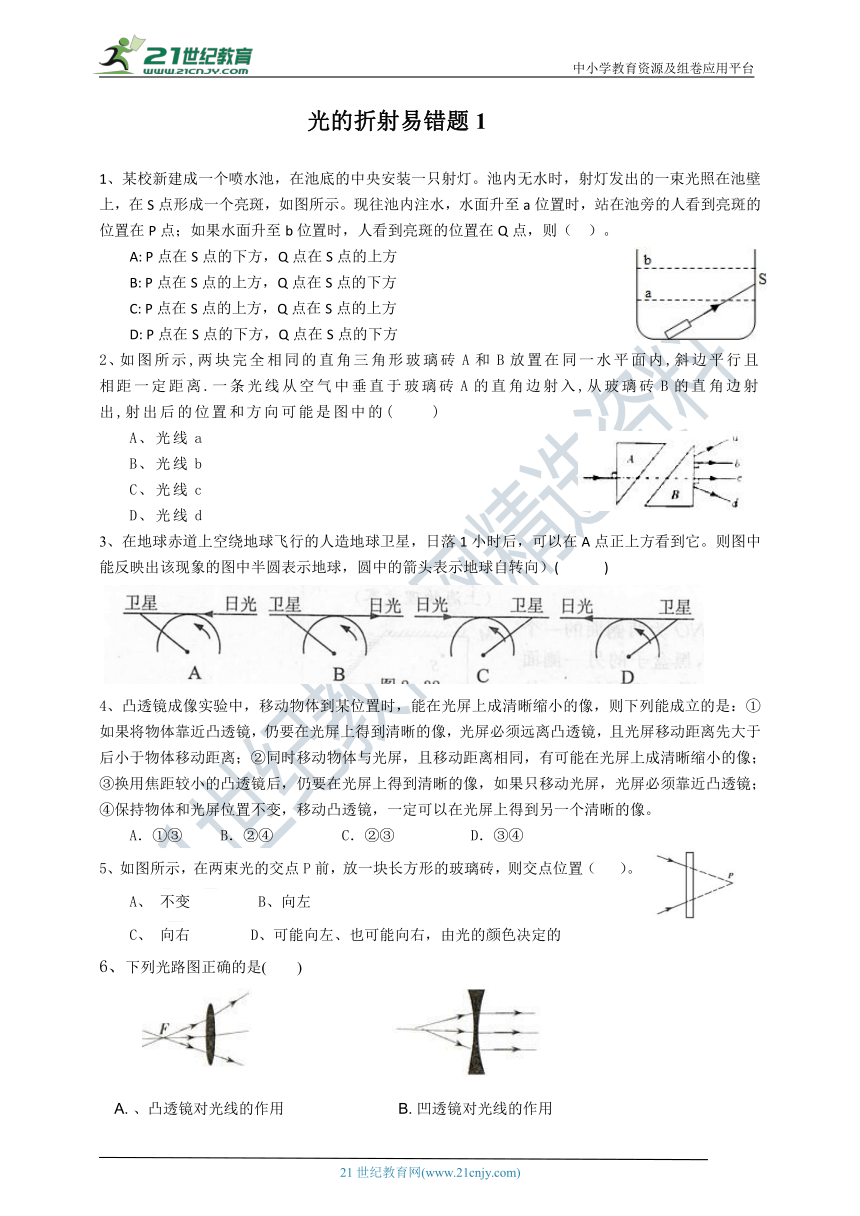

光的折射易错题1

1、某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ）。
A: P点在S点的下方，Q点在S点的上方
B: P点在S点的上方，Q点在S点的下方
C: P点在S点的上方，Q点在S点的上方
D: P点在S点的下方，Q点在S点的下方
2、如图所示,两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内,斜边平行且相距一定距离.一条光线从空气中垂直于玻璃砖A的直角边射入,从玻璃砖B的直角边射出,射出后的位置和方向可能是图中的( )
A、光线a
B、光线b
C、光线c
D、光线d
3、在地球赤道上空绕地球飞行的人造地球卫星，日落1小时后，可以在A点正上方看到它。则图中能反映出该现象的图中半圆表示地球，圆中的箭头表示地球自转向）( ? ?)
?
4、凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列能成立的是：①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；④保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像。
A．①③ B．②④ C．②③ D．③④
5、如图所示，在两束光的交点P前，放一块长方形的玻璃砖，则交点位置（ ?）。
A、 不变 B、向左
C、 向右 D、可能向左、也可能向右，由光的颜色决定的

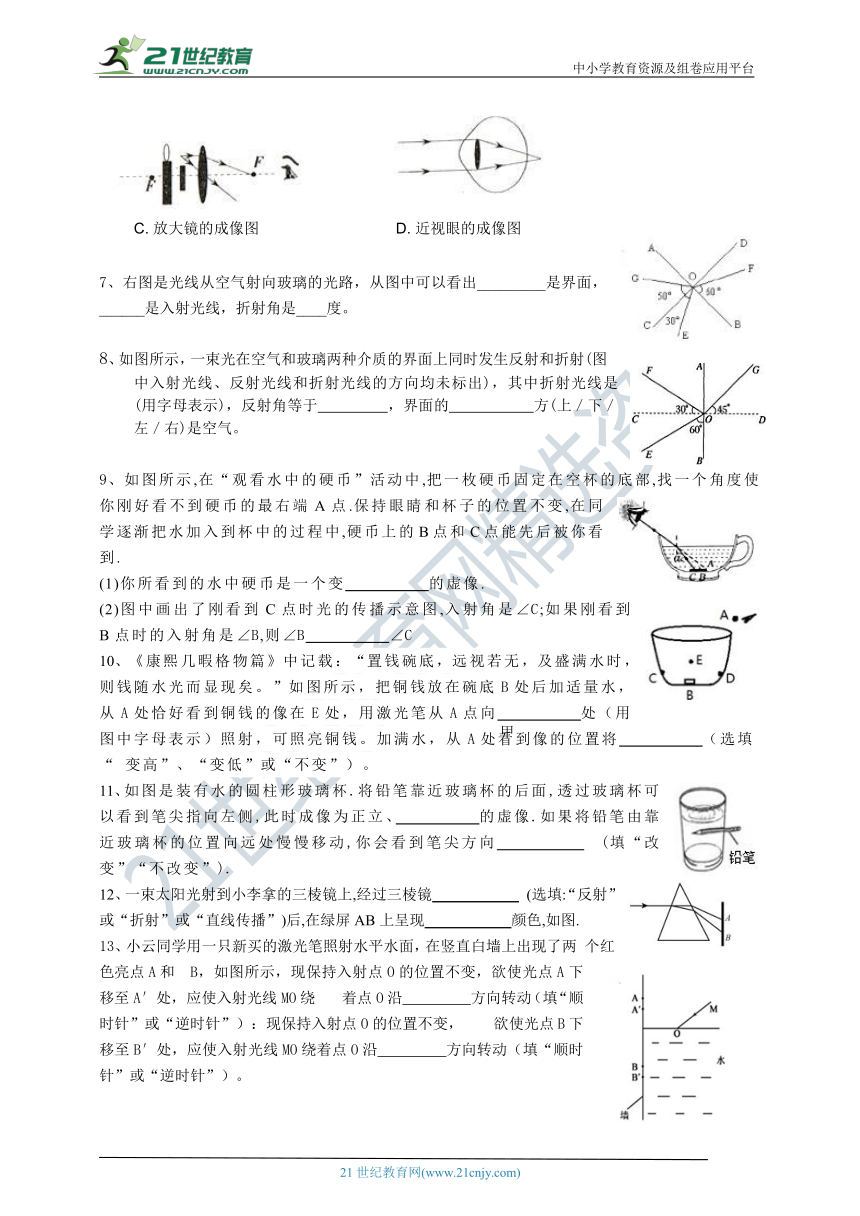

6、下列光路图正确的是( )





A.?、凸透镜对光线的作用 B.?凹透镜对光线的作用





C.?放大镜的成像图 D.?近视眼的成像图

7、右图是光线从空气射向玻璃的光路，从图中可以看出_________是界面，______是入射光线，折射角是____度。

8、如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射(图中入射光线、反射光线和折射光线的方向均未标出)，其中折射光线是 (用字母表示)，反射角等于 ，界面的? ???方(上／下／左／右)是空气。21·世

9、如图所示,在“观看水中的硬币”活动中,把一枚硬币固定在空杯的底部,找一个角度使你刚好看不到硬币的最右端A点.保持眼睛和杯子的位置不变,在同学逐渐把水加入到杯中的过程中,硬币上的B点和C点能先后被你看到.
(1)你所看到的水中硬币是一个变 的虚像.
(2)图中画出了刚看到C点时光的传播示意图,入射角是∠C;如果刚看到B点时的入射角是∠B,则∠B ∠C
10、《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣。”如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在E处，用激光笔从A点向 处（用图中字母表示）照射，可照亮铜钱。加满水，从A处看到像的位置将 （选填“ 变高”、“变低”或“不变”）。
11、如图是装有水的圆柱形玻璃杯.将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧,此时成像为正立、 的虚像.如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖方向 ?(填“改变”“不改变”).
12、一束太阳光射到小李拿的三棱镜上,经过三棱镜 (选填:“反射”或“折射”或“直线传播”)后,在绿屏AB上呈现 颜色,如图.
13、小云同学用一只新买的激光笔照射水 (?http:?/??/?www.21cnjy.com" \o "欢迎登陆21世纪教育网?)平水面，在竖直白墙上出现了两 个红色亮点A和 B，如图所示，现保持入射点O的位置不变，欲使光点A下移至A′处，应使入射光线MO绕 着点O沿　　 　　方向转动（填“顺时针”或“逆时针”）：现保持入射点O的位置不变， 欲使光点B下移至B′处，应使入射光线MO绕着点O沿　　 　　方向转动（填“顺时针”或“逆时针”）。





答案：
1-6 ABADCC
7、CD FO 40
8、 OG 30° 右
9、（1）浅 （2）=
10、E 变高
11、放大 改变
12、折射 绿
13、顺时针 逆时针
