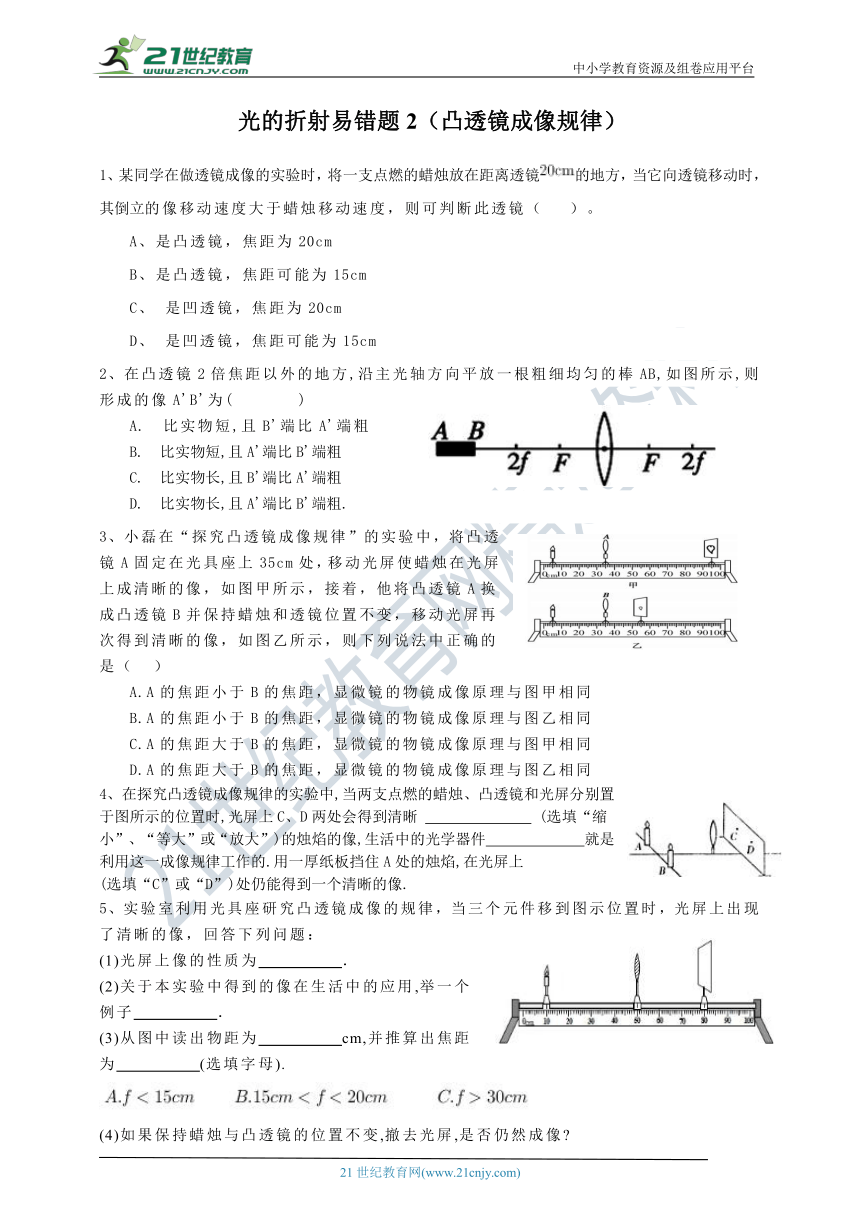

光的折射易错题2（凸透镜成像规律）
1、某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜的地方，当它向透镜移动时，其倒立的像移动速度大于蜡烛移动速度，则可判断此透镜（ ?）。
A、是凸透镜，焦距为20cm
B、是凸透镜，焦距可能为15cm
C、 是凹透镜，焦距为20cm
D、 是凹透镜，焦距可能为15cm
2、在凸透镜2倍焦距以外的地方,沿主光轴方向平放一根粗细均匀的棒AB,如图所示,则形成的像A'B'为(????)
A.?比实物短,且B'端比A'端粗
B.?比实物短,且A'端比B'端粗
C.?比实物长,且B'端比A'端粗
D.?比实物长,且A'端比B'端粗.
3、小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使蜡烛在光屏上成清晰的像，如图甲所示，接着，他将凸透镜A换成凸透镜B并保持蜡烛和透镜位置不变，移动光屏再次得到清晰的像，如图乙所示，则下列说法中正确的是（ ）
A.A的焦距小于B的焦距，显微镜的物镜成像原理与图甲相同
B.A的焦距小于B的焦距，显微镜的物镜成像原理与图乙相同
C.A的焦距大于B的焦距，显微镜的物镜成像原理与图甲相同
D.A的焦距大于B的焦距，显微镜的物镜成像原理与图乙相同
4、在探究凸透镜成像规律的实验中,当两支点燃的蜡烛、凸透镜和光屏分别置于图所示的位置时,光屏上C、D两处会得到清晰 (选填“缩小”、“等大”或“放大”)的烛焰的像,生活中的光学器件 就是利用这一成像规律工作的.用一厚纸板挡住A处的烛焰,在光屏上 (选填“C”或“D”)处仍能得到一个清晰的像.
5、实验室利用光具座研究凸透镜成像的规律，当三个元件移到图示位置时，光屏上出现了清晰的像，回答下列问题：
(1)光屏上像的性质为 ．
(2)关于本实验中得到的像在生活中的应用,举一个例子 ．
(3)从图中读出物距为 cm,并推算出焦距为 (选填字母).

(4)如果保持蜡烛与凸透镜的位置不变,撤去光屏,是否仍然成像?

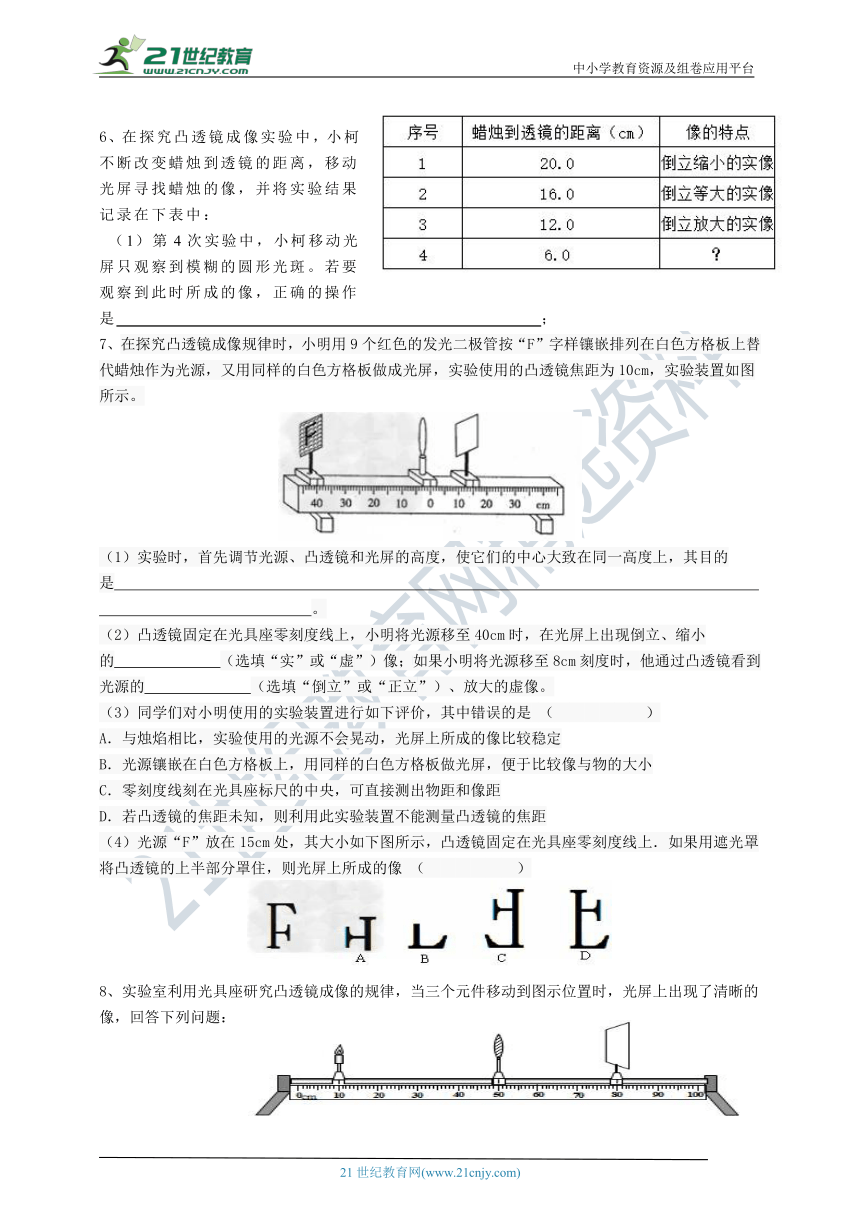

6、在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在下表中：
（1）第4次实验中，小柯移动光屏只观察到模糊的圆形光斑。若要观察到此时所成的像，正确的操作是 ；
7、在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图所示。

（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是?????????????????????? ??????????????????????????????????。
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的???????（选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的???????（选填“倒立”或“正立”）、放大的虚像。
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是 （??????）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如下图所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像 （??????）

8、实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图示位置时，光屏上出现了清晰的像，回答下列问题：




（1）光屏上像的性质为
（2）根据图中信息可推算焦距范围为
（3）如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像？
（4）蜡烛随着燃烧而变短，光屏上成的像将向上 （选填“上”或“下”）移动，由于影响到了实验的进行，这是最合理的调整是
A．只需将凸透镜向下移动些 B．只需将光屏向上移动些
C．只需将凸透镜和光屏向下移一些 D．以上均可．
（5）如果将蜡烛在图示位置的基础上靠近透镜，仍要在光屏上得到清晰的像，光屏应向
（选填“靠近”或“远离”）透镜的方向移动．在此过程中像的大小变化情况是 ．
答案：
B
A
3、C
4、缩小 照相机 C
5、（1）倒立缩小的实像 （2）照相机 （3）40 B （4）能成像
6、（1）在光屏一侧，透过透镜观察蜡烛所成的像 （2）近视眼
7、（1）使像成在光屏中央??（2）实?? 正立??（3） D? （4 ）C
8、（1）倒立缩小的实像 （2）15cm＜f＜20cm （3）是
（4）向上 C （5）远离 变大
