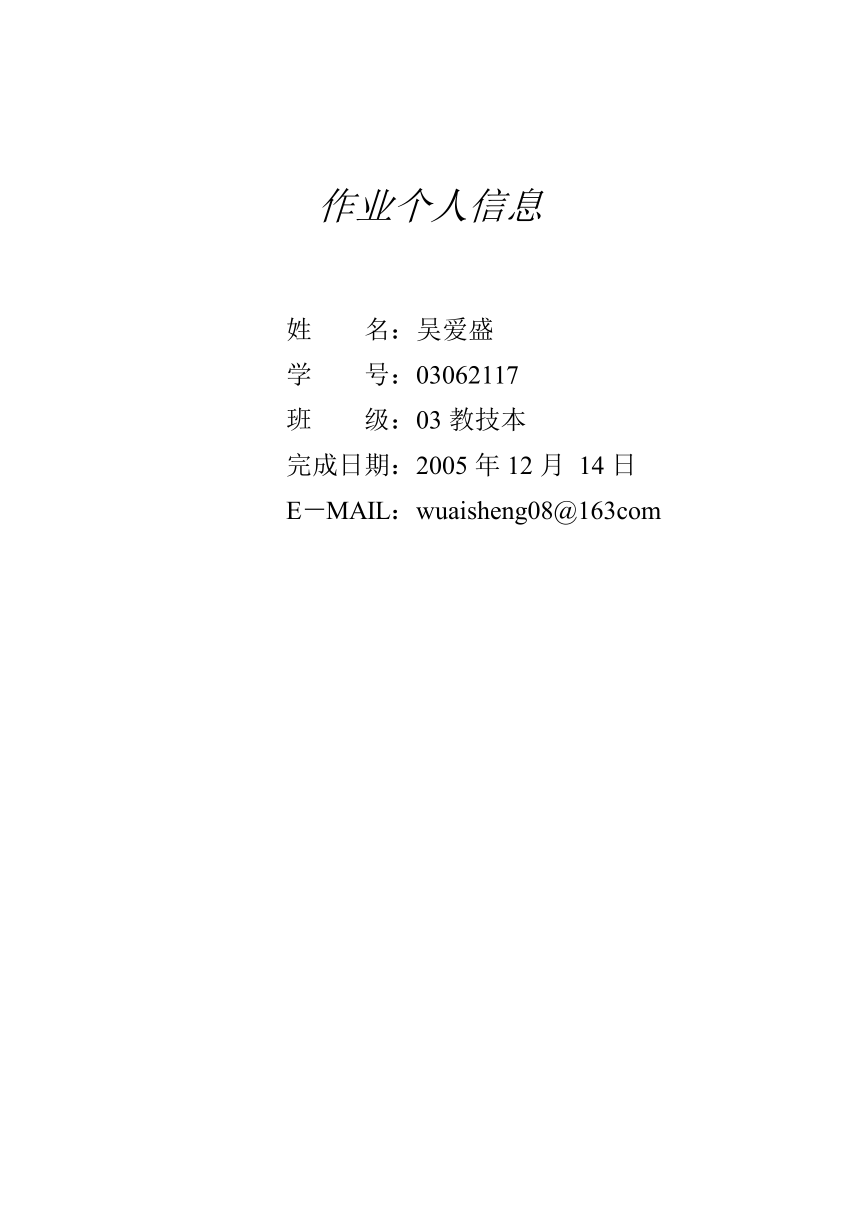

作业个人信息
姓 名：吴爱盛
学 号：03062117
班 级：03教技本
完成日期：2005年12月 14日
E－MAIL：wuaisheng08@163com

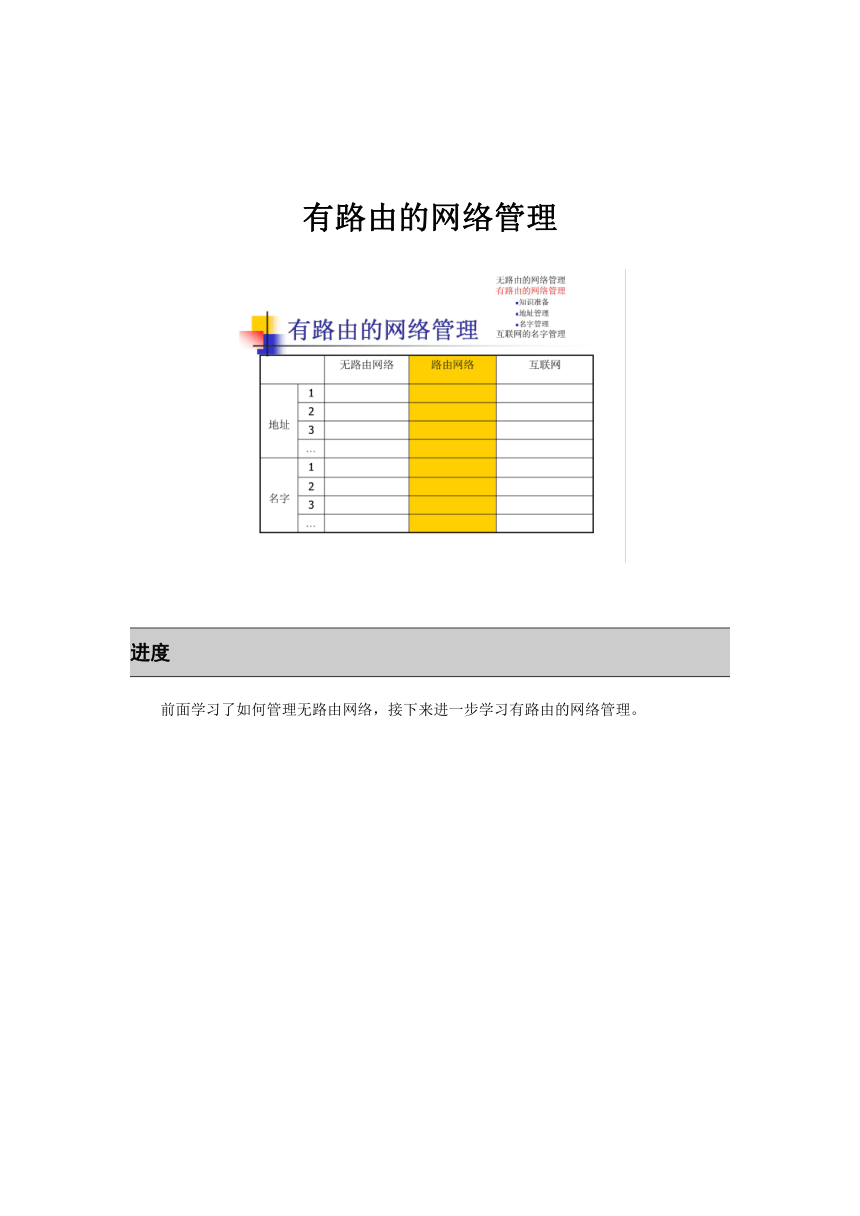

有路由的网络管理
进度
前面学习了如何管理无路由网络，接下来进一步学习有路由的网络管理。

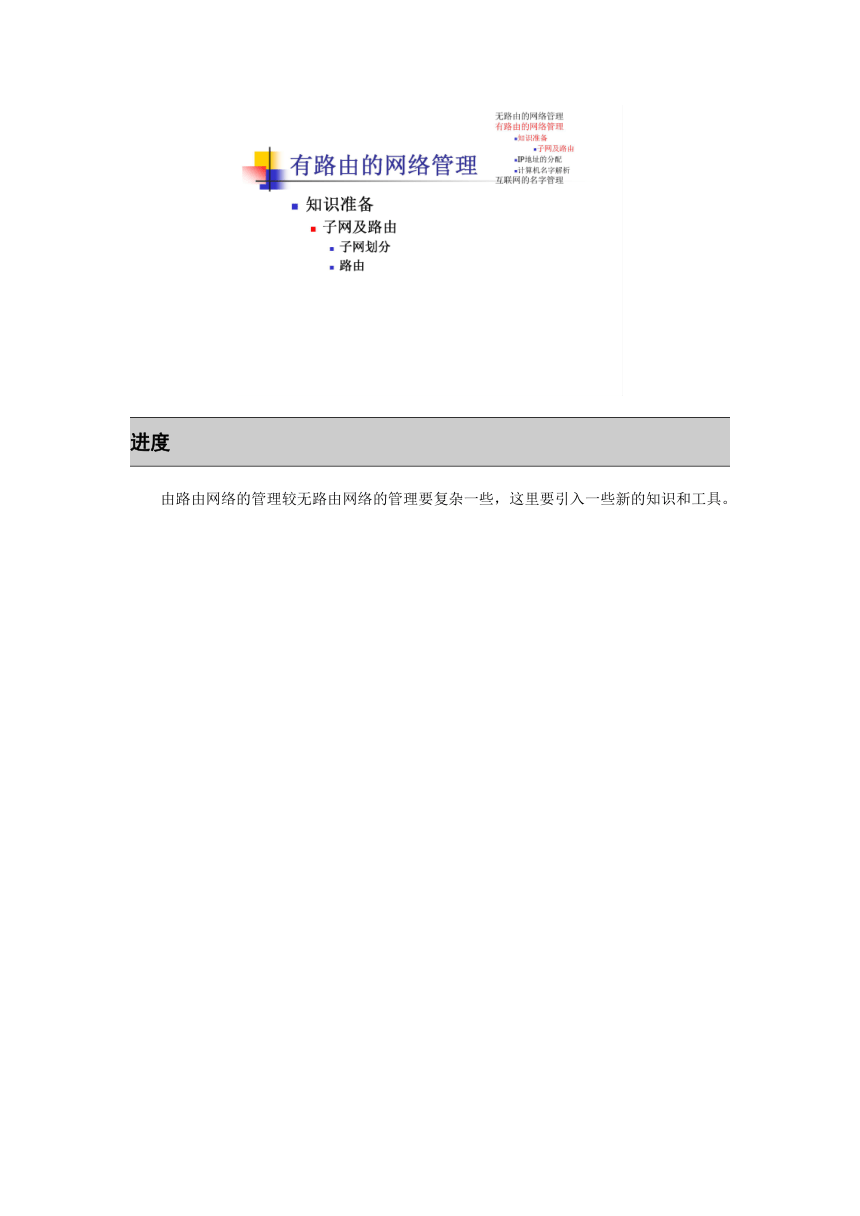

进度
由路由网络的管理较无路由网络的管理要复杂一些，这里要引入一些新的知识和工具。

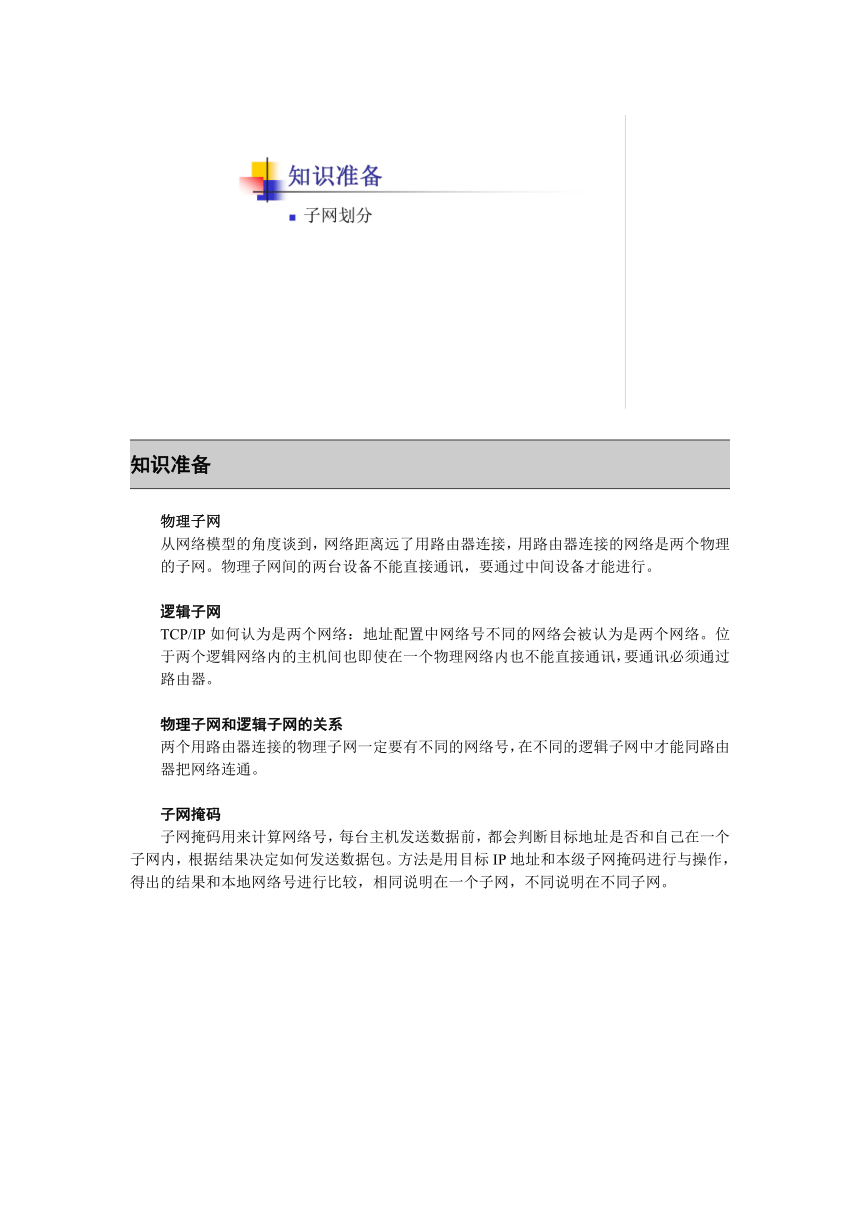

知识准备
物理子网
从网络模型的角度谈到，网络距离远了用路由器连接，用路由器连接的网络是两个物理的子网。物理子网间的两台设备不能直接通讯，要通过中间设备才能进行。
逻辑子网
TCP/IP如何认为是两个网络：地址配置中网络号不同的网络会被认为是两个网络。位于两个逻辑网络内的主机间也即使在一个物理网络内也不能直接通讯，要通讯必须通过路由器。
物理子网和逻辑子网的关系
两个用路由器连接的物理子网一定要有不同的网络号，在不同的逻辑子网中才能同路由器把网络连通。
子网掩码
子网掩码用来计算网络号，每台主机发送数据前，都会判断目标地址是否和自己在一个子网内，根据结果决定如何发送数据包。方法是用目标IP地址和本级子网掩码进行与操作，得出的结果和本地网络号进行比较，相同说明在一个子网，不同说明在不同子网。

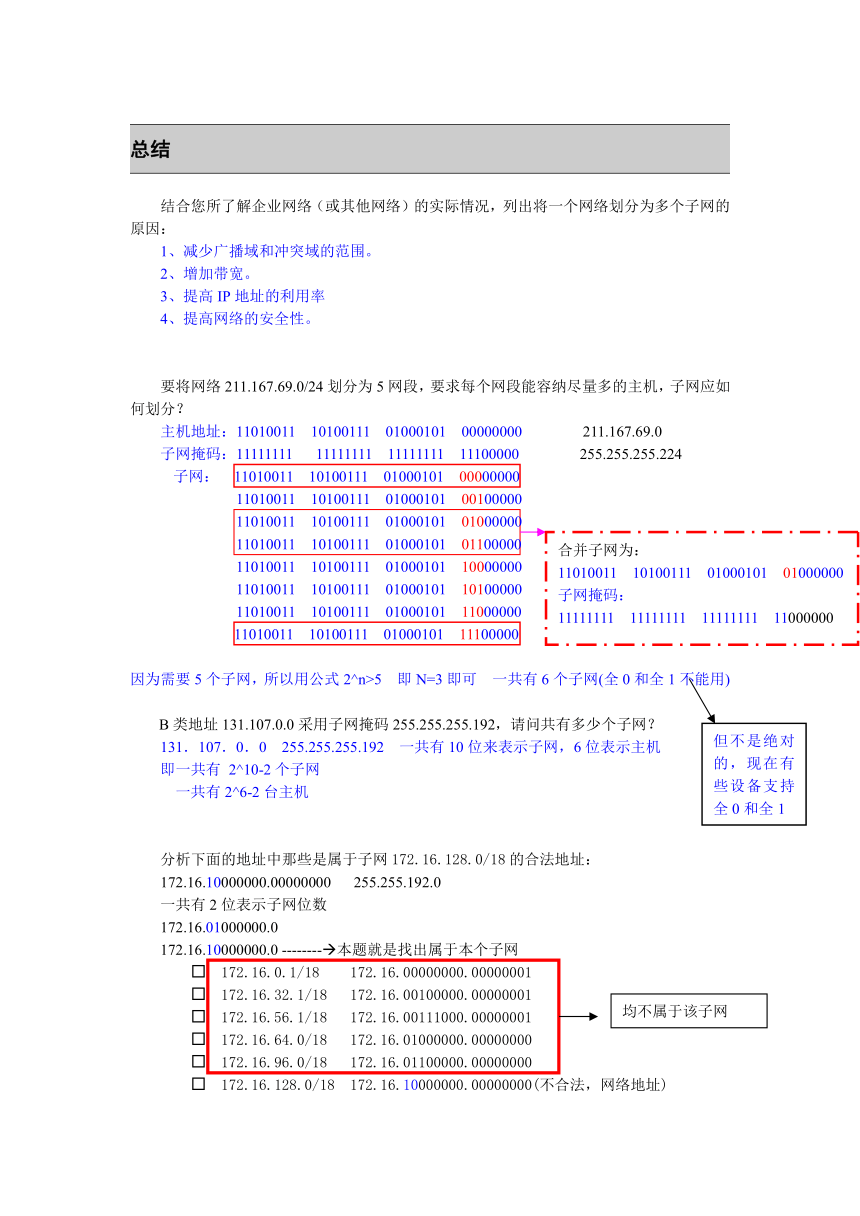

总结
结合您所了解企业网络（或其他网络）的实际情况，列出将一个网络划分为多个子网的原因：
1、减少广播域和冲突域的范围。
2、增加带宽。
3、提高IP地址的利用率
4、提高网络的安全性。
要将网络211.167.69.0/24划分为5网段，要求每个网段能容纳尽量多的主机，子网应如何划分？
主机地址：11010011 10100111 01000101 00000000 211.167.69.0
子网掩码：11111111 11111111 11111111 11100000 255.255.255.224
子网： 11010011 10100111 01000101 00000000
11010011 10100111 01000101 00100000
11010011 10100111 01000101 01000000
11010011 10100111 01000101 01100000
11010011 10100111 01000101 10000000
11010011 10100111 01000101 10100000
11010011 10100111 01000101 11000000
11010011 10100111 01000101 11100000
因为需要5个子网，所以用公式2^n>5 即N=3即可 一共有6个子网(全0和全1不能用)
B类地址131.107.0.0采用子网掩码255.255.255.192，请问共有多少个子网？
131．107．0．0 255.255.255.192 一共有10位来表示子网，6位表示主机
即一共有 2^10-2个子网
一共有2^6-2台主机
分析下面的地址中那些是属于子网172.16.128.0/18的合法地址：
172.16.10000000.00000000 255.255.192.0
一共有2位表示子网位数
172.16.01000000.0
172.16.10000000.0 --------本题就是找出属于本个子网
172.16.0.1/18 172.16.00000000.00000001
172.16.32.1/18 172.16.00100000.00000001
172.16.56.1/18 172.16.00111000.00000001
172.16.64.0/18 172.16.01000000.00000000
172.16.96.0/18 172.16.01100000.00000000
172.16.128.0/18 172.16.10000000.00000000(不合法，网络地址)
172.16.128.1/18 172.16.10000000.00000001(合法的)
172.16.129.0/18 172.16.10000001.00000000(合法的)
172.16.191.254/18 172.16.10111111.11111110（合法的）
172.16.191.255/18 172.16.10111111.11111111(不合法的)
172.16.192.0/18 172.16.11000000.00000000
172.16.192.1/18 172.16.11000000.00000001
练习 TCP/IP子网划分
概述
在TCP/IP网络中，为了隔离网络中的数据流，经常需要将一个大的网络划分成为若干个小的子网。本试验要是实现将一个C类地址的网络划分为两个小的子网。
场景
某公司申请到一TCP/IP的C类网络202.16.48.0/24。公司内部有两个部门，它们之间的网络用路由器进行连接，每个部门都需要有50台主机，两个子网用路由器相连。因为路由器的不同端口所接的网络，网络号Network ID一定不同，所以我们需要进行子网的划分，把当前的子网202.16.48.0/24的网络，划分为两个小的子网。
设计和划分：
划分子网
在进行TCP/IP的网络分析设计时，第一步从IP地址的二进制形式着手，用二进制形式进行Network ID、Host ID、Subnet ID的设计。当前的网络202.16.48.0/24的二进制形式为：
11001010.00010000.00110000.00000000
Network ID Host ID
划分子网需要从原先的Host ID中借位作为子网号Subnet ID。Subnet ID不能为全0或全1，且最少两位。因这里需要两个子网，所以从原先的Host ID中借出两位作为Subnet ID，方法是将子网掩码延长：
得到了两个子网：
Subnet 1： 11001010.00010000.00110000.01000000
Subnet Mask: 11111111.11111111.11111111.11000000
Subnet 2： 11001010.00010000.00110000.10000000
Subnet Mask: 11111111.11111111.11111111.11000000
将IP地址四段中的每一部分换算为十进制形式，结果为：
Subnet 1： 202.16.48.64/26
Subnet 2： 202.16.48.128/26
计算每个子网的地址范围
子网中所有主机的IP地址中网络号部分都是一样的，要计算子网中主机的地址范围，要由IP地址中主机号Host ID的部分来确定。
Subnet 1： 11001010.00010000.00110000.01000000
Subnet Mask: 11111111.11111111.11111111.11000000
主机范围： 11001010.00010000.00110000.01XXXXXX
11001010.00010000.00110000.01000001
11001010.00010000.00110000.01111110
十进制： 202.16.48.65/26 至 202.16.48.126/26
Subnet 2： 11001010.00010000.00110000.10000000
Subnet Mask: 11111111.11111111.11111111.11000000
主机范围： 11001010.00010000.00110000.10XXXXXX
11001010.00010000.00110000.10000001
11001010.00010000.00110000.10111110
十进制： 202.16.48.129/26 至 202.16.48.190/26
结论
将公司C类网络划分为了两个子网：
子网1：
网络号： 202.16.48.64/26
主机范围：202.16.48.65/26 至 202.16.48.126/26
子网2：
网络号： 202.16.48.128/26
主机范围：202.16.48.129/26 至 202.16.48.190/26
总结
进行TCP/IP网络设计的方法，我们可以将整个的过程划分为两个阶段：网络设计、网络配置。上面的两个步骤中的每个步骤都是经历了这两个阶段：
设计： 二进制形式；分析Network ID，Host ID
配置： 十进制形式；将设计部分得到结果的地址，换算成十进制形式。
这种方法不仅用于子网的划分，很多TCP/IP的问题都可以用这两个步骤进行分析。
练习
请将213.107.100.0/24的网络，划分为能容纳40台主机的子网，能划分几个子网，如何划分？
由题意，可以2^n-2>40 即n应该取6 ，一共有62台主机，可以满足题目要求，那剩下的2位就可以来充当子网号，一共可以划分2个子网（2^2-2），所以子网掩码为255.255.255.192具体划分如下：
213.107.100.01000001~~~~213.107.100.01111110
213.107.100.10000001~~~~213.107.100.10111110
化为十进制结果为：
子网1：213.107.100.65/26-------213.107.100.126/26
子网2：213.107.100.129/26-----213.107.100.190/26
知识准备
路由
由是网络中的数据转发的过程，是路由器根据数据包的目标网络号转发数据包的过程。
路由器
路由器就是网络中数据转发的设备，常用于远距离的连接不同的物理网络。看到网络模型中公司的不同地点的两个物理网络就是通过路由器连通的。
路由表
路由器上指导数据包发送的路径信息。
总结
请思考并且举出一个路由、路由表的例子：
源主机IP：10.61.1.99 目的地址如下：Network Destination
具体的路由表如下图：
路由器可以被看成一台简单的计算机。小组讨论总结路由器与一般计算机的同：
比较 路由器 普通计算机
不同点 只读存储器（ R O M）中含有一份路由器使用的I O S拷贝 它相当于PC机上的硬盘，用来存储和保存数据
机访问存储器（ R A M）被I O S分为共享内存和主存。主存用于存储路由器配置和与路由协议相关的I O S数据结构 它相当于PC机上的移动存储，用来存储和保存数据的。它在任何时候都可以读写
闪存保存着在路由器上运行的I O S当前版本。R O M的内容不可改写，而闪存是可擦写的，可将I O S的新版本写入闪存。 一般的电脑不带有闪存
相同点 有内存
有操作系统、配置和用户界面
路由器也有一个引导过程，用于从R O M装入引导程序，并使计算机将其操作系统和配置装入内存
路由记录中最重要的两个参数是：
目的地址、网关（Destination 、Gateway）
路由器转发数据包的依据是：
最佳路径
讨论并且画出一个信息从一台计算机到另一台计算机发送的全过程；并且设想一个现实生活中的例子与之对应；列出两者的异同点。
1、主机A形成原始数据并按照 IP层封装成IP数据报
2、根据主机B的IP地址来判断B是否与自己在同一网络中。如果A、B在同一网络中，则A直接将报文投递给B。如果A、B不在同一网络中，则需要经过某一路由器再次投递，上图A和B不在同一网络上。
3、路由器C接受该数据报，并判断B是否与自己同属于一网段。如果C、B同一网络中，则C直接将报文投递给B。如不在同一网段，则需要经过下一路由器再次投递。
4、最后，路由器X接受到该报文，由于该路由器的一端口与B在同一网段，则路由器X直接将数据报传给目的主机B。
练习 静态路由表
概述
在一个有路由器存在的简单的小型TCP/IP网络中，静态路由是往往是优先选择的方式，它简单可靠，易于实现。本试验可以了解用静态路由配置网络的方法，学会填写静态路由表。
场景1
最简单的网络情况，公司内部距离很近的两个网络用以太网路由器相连，如图所示：
网络连接图
上面是网络的实际连接图，为了清楚起见，我们可以把网络抽象成下图逻辑结构图，并写出中间路由器上的路由表记录：
网络逻辑拓扑图和直链路由情况
这是用路由器进行网络连接最简单的场景，这种路由表的记录一般称作直接路由Direct。路由器会根据它的端口上配置的IP地址自动生成这种直接路由记录，在路由表中这种直接路由的优先级是最高的。
场景2
简单的网络情况，公司内部有三个网络用两个普通的以太网路由器相连。我们直接给出网络逻辑结构图及路由器1上的路由表：
可以看到在Router1上我们新增了一条路由表的记录：Network ID: 192.168.3.0/24；Gateway: 192.168.2.2。这条记录的含义是：须Router1转发的的数据包，如果目标地址的网络号为192.168.3.0/24，则将此数据包转发给192.168.2.2。地址192.168.2.2是Router2与Router1相连的端口的IP地址，所以Router1所作的工作是将数据包转发给了Router2。请大家自己填写在Router2上的路由表记录。
在采用静态路由时，非直接路由的路由记录要手工在路由器上添加。如果是Windows2000的路由器，可以在Routing and Remote Access的管理工具中，或在命令行中用“route add”命令添加。如果用route add命令语法如下：
C:\>Route add 192.168.3.0 mask 255.255.255.0 192.168.2.2 –p
“-p”参数的作用是添加永久路由表记录，否则计算机重起后路由记录会丢失；当前主机上的路由表可以用“route print”命令来查看。有关Route的参数可以用“route”不加参数，或“route - ”来查看。下面是Router1上的操作记录：
路由表纪录
场景3
还是上面的那家公司，内部网络结构不变。公司新买了一台路由器Router3，上面有广域网端口如DDN等，通过ISP与Internet相连。该路由器有NAT功能，公司内部的主机可以通过它上网。下图给出网络逻辑结构图及路由表：
网络3
可以看到每台路由器上都会增加了一条目标地址为0.0.0.0/0的路由记录，它是专门用来写缺省网关的路由记录的。当任何地址与子网掩码0进行与操作时，得到的结果都是0，与此记录的网络号匹配，所以此记录适用与所有的子网。在路由器选择路由的过程中，当其它的路由记录不能生效时，此记录就会生效来决定如何转发数据包。
注：在路由器3上的路由表记录为0.0.0.0/0 202.16.89.7。此记录只适用于在PPP连接的情况下，在PPP连接时，两边的IP地址可以是一样的，才能写成这样的形式。
场景4
前面几个场景，适用于路由器所连接的网络距离相对较近，可以用局域网技术直接连接的情况（交换机相对会更适用于这种网络）。公司的网络还经常需要远进行远距离的相互连接，如北京分公司和上海分公司间，路由器常在这种情况下用来进行广域网的连接。在下面的场景中公司租用了电信的帧中继Frame Relay的线路，连接异地的两个网络，如图所示。
帧中继连接图
帧中继的线路经常用来进行这种远端的局域网的连接。这种场景并不复杂，帧中继的线路应被看作是一个网络，如图xx.22所示。路由器与它相连的端口一样需要有IP地址。在帧中继的线路中我们可以自己定义IP地址，我们把地址定义成192.168.0.1/30和192.168.0.2/30。中间的网络只有两个地址，
为了节省地址空间，我们定义子网掩码为255.255.255.252。这时我们可以把上图简单的抽象成为类似场景2的情况来填写路由表：
为了理解清楚，大家可以写出上图中IP地址和子网掩吗的二进制形式。
总结
静态路由的优点有哪些？这些优点决定了它适用于什么情况？
查错比较方便，适用于小型的网络环境。
没有额外的router 的CPU 负担，节约带宽，运行效率高，不需要像动态路由那样要花费一定的时候去生成路由表。
安全性性比较高。
静态路由有哪些不足？怎么解决？您对这种方法有哪些了解？
一旦网络比较复杂，配制静态路由表就相当麻烦还有静态路不能自动适应网络结构的变化，最好的办法就是采取动态路由协议，如RIP、OSPF、IGRP、EIGRP等协议
练习 路由器配置综合
概述
在由多个有路由器存在的小型TCP/IP网络中，静态路由是往往是优先选择的方式，但是如果牵扯到与广域网互联，就必须使用动态路由。本试验既可以用静态路由配置网络，也可以使用动态路由配置网络。要求使用动态路由以及广域网协议的进行配置。
场景
网络情况如图所示：
网络连接图
上面是网络的实际连接图，相关的配置信息如下：
设备 端口 Ip地址及子网掩码 备注
Router1 F0/0 10.1.10.1/24
S0/0 10.1.20.1/24 与Router4通过帧中继连接
S0/1 10.1.30.1/24
S0/2 10.1.40.1/24
Router2 F0/0 10.1.50.1/24
S0/0 10.1.30.2/24
S0/1 10.1.60.1/24
Router3 F0/0 10.1.70.1/24
S0/0 10.1.60.2/24
S0/1 10.1.40.2/24
Router3 S0/0 10.1.20.2/24
Pc1 F0 10.1.50.2/24
Pc2 F0 10.1.10.2/24
Pc3 F0 10.1.70.2/24
通过模拟器设计网络图，并进行设置。并把设置过程和结果记录下来。全部使用动态路由协议。
一 、设置路由器的各端口的ip和时钟频率
1、router1的配置：
Router>enable
Router#config t
Router(config)#host R1
R1(config)#interface e0 ------------------------------e0配置
R1(config-if)#ip address 10.1.10.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s0 ---------------------------------s0配置
R1(config-if)#ip address 10.1.20.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s1 --------------------------------s1配置
R1(config-if)#ip address 10.1.30.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s2 --------------------------s2配置
R1(config-if)#ip address 10.1.40.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#end
R1#show running
2、router2的配置：
Router>enable
Router#config t
Router(config)#host R2
R2(config)#interface e0 --------------------------e0配置
R2(config-if)#ip address 10.1.50.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface s0 ------------------------s0配置
R2(config-if)#ip address 10.1.30.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#clock rate 9600
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface s1 ---------------------------s1配置
R1(config-if)#ip address 10.1.60.1 255.255.255.0
R1(config-if)#clock rate 9600
R2(config-if)#no shutdown
R2(config-if)#exit
3、router3的配置：
Router>enable
Router#config t
Router(config)#host R3
R3(config)#interface e0 ----------------------------e0配置
R3(config-if)#ip address 10.1.70.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface s0 ----------------------s0配置
R3(config-if)#ip address 10.1.60.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#clock rate 9600
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface s1 ----------------------s1配置
R3(config-if)#ip address 10.1.40.1 255.255.255.0
R3(config-if)#clock rate 9600
R3(config-if)#no shutdown
R3(config-if)#exit
4、router4的配置：
Router>enable
Router#config t
Router(config)#host R4
R4(config)#interface s0 -----------------------s0配置
R4(config-if)#ip address 10.1.70.1 255.255.255.0
R4(config-if)#clock rate 9600
R4(config-if)#no shutdown
R4(config-if)#exit
二、Pc机的配置
1、pc1
C:>ipconfig /ip 10.1.50.2 255.255.255.0
C:>ipconfig /dg 10.1.50.1
2、pc2
C:>ipconfig /ip 10.1.10.2 255.255.255.0
C:>ipconfig /dg 10.1.10.1
3、pc3
C:>ipconfig /ip 10.1.70.2 255.255.255.0
C:>ipconfig /dg 10.1.70.1
三、配置动态路由器的动态路由(RIP协议)
1、router1的配置：
R1>enable
R1#config t
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 10.1.10.0
R1(config-router)#network 10.1.20.0
R1(config-router)#network 10.1.30.0
R1(config-router)#network 10.1.40.0
R1(config-router)#end
2、router2的配置：
R2>enable
R2#config t
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 10.1.50.0
R2(config-router)#network 10.1.30.0
R2(config-router)#network 10.1.60.0
R2(config-router)#end
3、router3的配置：
R3>enable
R3#config t
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#network 10.1.70.0
R3(config-router)#network 10.1.60.0
R3(config-router)#network 10.1.40.0
R3(config-router)#end
4、router4的配置：
R4>enable
R4#config t
R4(config)#router rip
R4(config-router)#version 2
R4(config-router)#network 10.1.20.0
R4(config-router)#end
四、配置router1的端口s0和router1的端口s0的广域网协议
1、router1的配置：
R1#config t
R1(config)#interface s0 ------------------------s0配置
R1(config-if)#encapsulation fame-relay
R1(config-if)#no shutdown
R1(config-if)#end
R1#copy run start
2、router4的配置：
R4#config t
R4(config)#interface s0 ---------------------------s0配置
R4(config-if)#encapsulation fame-relay
R4(config-if)#no shutdown
R4(config-if)#end
R4#copy run start
五、测试一下
1、用ping来测试一下各pc机之间是否可以ping的通
并来ping 10.1.20.2
2、再在Router4的特权模式下来ping下各台的pc机。
总结
动态路由的优点有哪些？这些优点决定了它适用于什么情况？
采用动态路由的优点是选路可以动态适应网络的变化。如果存在到目的节点的多条路径，一旦正在进行数据传输的一条路径发生中断，路由器可以自动地选择另外一条路径传输数据。它比较适合于结构复杂且经常变换的网络环境。
模拟器的使用和网络图设计中有什么问题？你是如何解决的？
到目前为止，我只有碰到那在29500交换机是不能设置VLAN的ip的问题，其他的没什么问题。如有问题的话，可以尽量来用一下帮助？命令。还要学会看信息。看可以用一下网络上的帮助文档，可以去网络上查一些资料，看一下书本上的知识点还可以与同学讨论一下，最主要的是要学会去总结，学会会总结。
合并子网为：
11010011 10100111 01000101 01000000
子网掩码：
11111111 11111111 11111111 11000000
但不是绝对的，现在有些设备支持全0和全1
均不属于该子网
不合法
11001010.00010000.00110000.00000000
Network ID
Subnet ID
Host ID
00 全0非法
01 Subnet ID 1
10 Subnet ID 2
11 全1非法
C
……
B，接受者
10..1.30.1
A，发送者
10.1.20.1
Subnet 1:
192.168.1.0/24
Router 1
Hub
…
Hub
…
Subnet 2:
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
192.168.1.0/24
192.168.2.0/24
Router
192.168.1.1/24
192.168.2.1/24
Routing Table:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.1.0/24
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.3.0/24 192.168.2.2
192.168.3.0/24
192.168.2.2/24
192.168.3.1/24
Router 1
Router 2
Routing Table on Router2:
Net ID Gateway
192.168.2.0/24 192.168.2.2
192.168.3.0/24 192.168.3.1
192.168.1.0/24 192.168.2.1
C:\>route print
===========================================================================
Active Routes:
Network Destination Netmask Gateway Interface Metric
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
192.168.1.0 255.255.255.0 192.168.1.1 192.168.1.1 1
192.168.1.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.1.255 255.255.255.255 192.168.1.1 192.168.1.1 1
192.168.2.0 255.255.255.0 192.168.2.1 192.168.2.1 1
192.168.2.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.2.255 255.255.255.255 192.168.2.1 192.168.2.1 1
224.0.0.0 224.0.0.0 192.168.1.1 192.168.1.1 1
255.255.255.255 255.255.255.255 192.168.1.1 192.168.1.1 1
===========================================================================
C:\>route add 192.168.3.0 mask 255.255.255.0 192.168.2.2 -p
C:\>route print
===========================================================================
===========================================================================
Active Routes:
Network Destination Netmask Gateway Interface Metric
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
192.168.1.0 255.255.255.0 192.168.1.1 192.168.1.1 1
192.168.1.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.1.255 255.255.255.255 192.168.1.1 192.168.1.1 1
192.168.2.0 255.255.255.0 192.168.2.1 192.168.2.1 1
192.168.2.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.2.255 255.255.255.255 192.168.2.1 192.168.1.1 1
192.168.3.0 255.255.255.0 192.168.2.2 192.168.2.1 1
224.0.0.0 224.0.0.0 192.168.1.1 192.168.1.1 1
255.255.255.255 255.255.255.255 192.168.1.1 192.168.1.1 1
===========================================================================
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.3.0/24 192.168.2.2
0.0.0.0/0 192.168.2.2
Routing Table on Router 2:
Net ID Gateway
192.168.2.0/24 192.168.2.2
192.168.3.0/24 192.168.3.1
192.168.1.0/24 192.168.2.1
0.0.0.0/0 192.168.3.2
Routing Table on Router 3:
Net ID Gateway
192.168.3.0/24 192.168.3.2
192.168.1.0/24 192.168.3.1
192.168.2.0/24 192.168.3.1
0.0.0.0/0 202.16.89.7
192.168.1.0/24
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
192.168.3.0/24
192.168.2.2/24
192.168.3.1/24
Router 1
Router 2
192.168.3.2/24
Internet
202.16.89.7/32
Router 3
192.168.1.0/24
192.168.1.1/24
192.168.2.0/24
192.168.2.1/24
Router 1
Router 2
Frame Relay
192.168.1.0/24
192.168.1.1/24
192.168.0.1/30
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.0.0/30 192.168.0.1
192.168.2.0/24 192.168.0.2
192.168.2.0/24
192.168.0.2/30
192.168.2.1/24
Router 1
Router 2
Routing Table on Router2:
Net ID Gateway
192.168.2.0/24 192.168.2.1
192.168.0.0/30 192.168.0.2
192.168.1.0/24 192.168.0.1
Frame Relay
192.168.0.0/30
姓 名：吴爱盛
学 号：03062117
班 级：03教技本
完成日期：2005年12月 14日
E－MAIL：wuaisheng08@163com
有路由的网络管理
进度
前面学习了如何管理无路由网络，接下来进一步学习有路由的网络管理。
进度
由路由网络的管理较无路由网络的管理要复杂一些，这里要引入一些新的知识和工具。
知识准备
物理子网
从网络模型的角度谈到，网络距离远了用路由器连接，用路由器连接的网络是两个物理的子网。物理子网间的两台设备不能直接通讯，要通过中间设备才能进行。
逻辑子网
TCP/IP如何认为是两个网络：地址配置中网络号不同的网络会被认为是两个网络。位于两个逻辑网络内的主机间也即使在一个物理网络内也不能直接通讯，要通讯必须通过路由器。
物理子网和逻辑子网的关系
两个用路由器连接的物理子网一定要有不同的网络号，在不同的逻辑子网中才能同路由器把网络连通。
子网掩码
子网掩码用来计算网络号，每台主机发送数据前，都会判断目标地址是否和自己在一个子网内，根据结果决定如何发送数据包。方法是用目标IP地址和本级子网掩码进行与操作，得出的结果和本地网络号进行比较，相同说明在一个子网，不同说明在不同子网。
总结
结合您所了解企业网络（或其他网络）的实际情况，列出将一个网络划分为多个子网的原因：
1、减少广播域和冲突域的范围。
2、增加带宽。
3、提高IP地址的利用率
4、提高网络的安全性。
要将网络211.167.69.0/24划分为5网段，要求每个网段能容纳尽量多的主机，子网应如何划分？
主机地址：11010011 10100111 01000101 00000000 211.167.69.0
子网掩码：11111111 11111111 11111111 11100000 255.255.255.224
子网： 11010011 10100111 01000101 00000000
11010011 10100111 01000101 00100000
11010011 10100111 01000101 01000000
11010011 10100111 01000101 01100000
11010011 10100111 01000101 10000000
11010011 10100111 01000101 10100000
11010011 10100111 01000101 11000000
11010011 10100111 01000101 11100000
因为需要5个子网，所以用公式2^n>5 即N=3即可 一共有6个子网(全0和全1不能用)
B类地址131.107.0.0采用子网掩码255.255.255.192，请问共有多少个子网？
131．107．0．0 255.255.255.192 一共有10位来表示子网，6位表示主机
即一共有 2^10-2个子网
一共有2^6-2台主机
分析下面的地址中那些是属于子网172.16.128.0/18的合法地址：
172.16.10000000.00000000 255.255.192.0
一共有2位表示子网位数
172.16.01000000.0
172.16.10000000.0 --------本题就是找出属于本个子网
172.16.0.1/18 172.16.00000000.00000001
172.16.32.1/18 172.16.00100000.00000001
172.16.56.1/18 172.16.00111000.00000001
172.16.64.0/18 172.16.01000000.00000000
172.16.96.0/18 172.16.01100000.00000000
172.16.128.0/18 172.16.10000000.00000000(不合法，网络地址)
172.16.128.1/18 172.16.10000000.00000001(合法的)
172.16.129.0/18 172.16.10000001.00000000(合法的)
172.16.191.254/18 172.16.10111111.11111110（合法的）
172.16.191.255/18 172.16.10111111.11111111(不合法的)
172.16.192.0/18 172.16.11000000.00000000
172.16.192.1/18 172.16.11000000.00000001
练习 TCP/IP子网划分
概述
在TCP/IP网络中，为了隔离网络中的数据流，经常需要将一个大的网络划分成为若干个小的子网。本试验要是实现将一个C类地址的网络划分为两个小的子网。
场景
某公司申请到一TCP/IP的C类网络202.16.48.0/24。公司内部有两个部门，它们之间的网络用路由器进行连接，每个部门都需要有50台主机，两个子网用路由器相连。因为路由器的不同端口所接的网络，网络号Network ID一定不同，所以我们需要进行子网的划分，把当前的子网202.16.48.0/24的网络，划分为两个小的子网。
设计和划分：
划分子网
在进行TCP/IP的网络分析设计时，第一步从IP地址的二进制形式着手，用二进制形式进行Network ID、Host ID、Subnet ID的设计。当前的网络202.16.48.0/24的二进制形式为：
11001010.00010000.00110000.00000000
Network ID Host ID
划分子网需要从原先的Host ID中借位作为子网号Subnet ID。Subnet ID不能为全0或全1，且最少两位。因这里需要两个子网，所以从原先的Host ID中借出两位作为Subnet ID，方法是将子网掩码延长：
得到了两个子网：
Subnet 1： 11001010.00010000.00110000.01000000
Subnet Mask: 11111111.11111111.11111111.11000000
Subnet 2： 11001010.00010000.00110000.10000000
Subnet Mask: 11111111.11111111.11111111.11000000
将IP地址四段中的每一部分换算为十进制形式，结果为：
Subnet 1： 202.16.48.64/26
Subnet 2： 202.16.48.128/26
计算每个子网的地址范围
子网中所有主机的IP地址中网络号部分都是一样的，要计算子网中主机的地址范围，要由IP地址中主机号Host ID的部分来确定。
Subnet 1： 11001010.00010000.00110000.01000000
Subnet Mask: 11111111.11111111.11111111.11000000
主机范围： 11001010.00010000.00110000.01XXXXXX
11001010.00010000.00110000.01000001
11001010.00010000.00110000.01111110
十进制： 202.16.48.65/26 至 202.16.48.126/26
Subnet 2： 11001010.00010000.00110000.10000000
Subnet Mask: 11111111.11111111.11111111.11000000
主机范围： 11001010.00010000.00110000.10XXXXXX
11001010.00010000.00110000.10000001
11001010.00010000.00110000.10111110
十进制： 202.16.48.129/26 至 202.16.48.190/26
结论
将公司C类网络划分为了两个子网：
子网1：
网络号： 202.16.48.64/26
主机范围：202.16.48.65/26 至 202.16.48.126/26
子网2：
网络号： 202.16.48.128/26
主机范围：202.16.48.129/26 至 202.16.48.190/26
总结
进行TCP/IP网络设计的方法，我们可以将整个的过程划分为两个阶段：网络设计、网络配置。上面的两个步骤中的每个步骤都是经历了这两个阶段：
设计： 二进制形式；分析Network ID，Host ID
配置： 十进制形式；将设计部分得到结果的地址，换算成十进制形式。
这种方法不仅用于子网的划分，很多TCP/IP的问题都可以用这两个步骤进行分析。
练习
请将213.107.100.0/24的网络，划分为能容纳40台主机的子网，能划分几个子网，如何划分？
由题意，可以2^n-2>40 即n应该取6 ，一共有62台主机，可以满足题目要求，那剩下的2位就可以来充当子网号，一共可以划分2个子网（2^2-2），所以子网掩码为255.255.255.192具体划分如下：
213.107.100.01000001~~~~213.107.100.01111110
213.107.100.10000001~~~~213.107.100.10111110
化为十进制结果为：
子网1：213.107.100.65/26-------213.107.100.126/26
子网2：213.107.100.129/26-----213.107.100.190/26
知识准备
路由
由是网络中的数据转发的过程，是路由器根据数据包的目标网络号转发数据包的过程。
路由器
路由器就是网络中数据转发的设备，常用于远距离的连接不同的物理网络。看到网络模型中公司的不同地点的两个物理网络就是通过路由器连通的。
路由表
路由器上指导数据包发送的路径信息。
总结
请思考并且举出一个路由、路由表的例子：
源主机IP：10.61.1.99 目的地址如下：Network Destination
具体的路由表如下图：
路由器可以被看成一台简单的计算机。小组讨论总结路由器与一般计算机的同：
比较 路由器 普通计算机
不同点 只读存储器（ R O M）中含有一份路由器使用的I O S拷贝 它相当于PC机上的硬盘，用来存储和保存数据
机访问存储器（ R A M）被I O S分为共享内存和主存。主存用于存储路由器配置和与路由协议相关的I O S数据结构 它相当于PC机上的移动存储，用来存储和保存数据的。它在任何时候都可以读写
闪存保存着在路由器上运行的I O S当前版本。R O M的内容不可改写，而闪存是可擦写的，可将I O S的新版本写入闪存。 一般的电脑不带有闪存
相同点 有内存
有操作系统、配置和用户界面
路由器也有一个引导过程，用于从R O M装入引导程序，并使计算机将其操作系统和配置装入内存
路由记录中最重要的两个参数是：
目的地址、网关（Destination 、Gateway）
路由器转发数据包的依据是：
最佳路径
讨论并且画出一个信息从一台计算机到另一台计算机发送的全过程；并且设想一个现实生活中的例子与之对应；列出两者的异同点。
1、主机A形成原始数据并按照 IP层封装成IP数据报
2、根据主机B的IP地址来判断B是否与自己在同一网络中。如果A、B在同一网络中，则A直接将报文投递给B。如果A、B不在同一网络中，则需要经过某一路由器再次投递，上图A和B不在同一网络上。
3、路由器C接受该数据报，并判断B是否与自己同属于一网段。如果C、B同一网络中，则C直接将报文投递给B。如不在同一网段，则需要经过下一路由器再次投递。
4、最后，路由器X接受到该报文，由于该路由器的一端口与B在同一网段，则路由器X直接将数据报传给目的主机B。
练习 静态路由表
概述
在一个有路由器存在的简单的小型TCP/IP网络中，静态路由是往往是优先选择的方式，它简单可靠，易于实现。本试验可以了解用静态路由配置网络的方法，学会填写静态路由表。
场景1
最简单的网络情况，公司内部距离很近的两个网络用以太网路由器相连，如图所示：
网络连接图
上面是网络的实际连接图，为了清楚起见，我们可以把网络抽象成下图逻辑结构图，并写出中间路由器上的路由表记录：
网络逻辑拓扑图和直链路由情况
这是用路由器进行网络连接最简单的场景，这种路由表的记录一般称作直接路由Direct。路由器会根据它的端口上配置的IP地址自动生成这种直接路由记录，在路由表中这种直接路由的优先级是最高的。
场景2
简单的网络情况，公司内部有三个网络用两个普通的以太网路由器相连。我们直接给出网络逻辑结构图及路由器1上的路由表：
可以看到在Router1上我们新增了一条路由表的记录：Network ID: 192.168.3.0/24；Gateway: 192.168.2.2。这条记录的含义是：须Router1转发的的数据包，如果目标地址的网络号为192.168.3.0/24，则将此数据包转发给192.168.2.2。地址192.168.2.2是Router2与Router1相连的端口的IP地址，所以Router1所作的工作是将数据包转发给了Router2。请大家自己填写在Router2上的路由表记录。
在采用静态路由时，非直接路由的路由记录要手工在路由器上添加。如果是Windows2000的路由器，可以在Routing and Remote Access的管理工具中，或在命令行中用“route add”命令添加。如果用route add命令语法如下：
C:\>Route add 192.168.3.0 mask 255.255.255.0 192.168.2.2 –p
“-p”参数的作用是添加永久路由表记录，否则计算机重起后路由记录会丢失；当前主机上的路由表可以用“route print”命令来查看。有关Route的参数可以用“route”不加参数，或“route - ”来查看。下面是Router1上的操作记录：
路由表纪录
场景3
还是上面的那家公司，内部网络结构不变。公司新买了一台路由器Router3，上面有广域网端口如DDN等，通过ISP与Internet相连。该路由器有NAT功能，公司内部的主机可以通过它上网。下图给出网络逻辑结构图及路由表：
网络3
可以看到每台路由器上都会增加了一条目标地址为0.0.0.0/0的路由记录，它是专门用来写缺省网关的路由记录的。当任何地址与子网掩码0进行与操作时，得到的结果都是0，与此记录的网络号匹配，所以此记录适用与所有的子网。在路由器选择路由的过程中，当其它的路由记录不能生效时，此记录就会生效来决定如何转发数据包。
注：在路由器3上的路由表记录为0.0.0.0/0 202.16.89.7。此记录只适用于在PPP连接的情况下，在PPP连接时，两边的IP地址可以是一样的，才能写成这样的形式。
场景4
前面几个场景，适用于路由器所连接的网络距离相对较近，可以用局域网技术直接连接的情况（交换机相对会更适用于这种网络）。公司的网络还经常需要远进行远距离的相互连接，如北京分公司和上海分公司间，路由器常在这种情况下用来进行广域网的连接。在下面的场景中公司租用了电信的帧中继Frame Relay的线路，连接异地的两个网络，如图所示。
帧中继连接图
帧中继的线路经常用来进行这种远端的局域网的连接。这种场景并不复杂，帧中继的线路应被看作是一个网络，如图xx.22所示。路由器与它相连的端口一样需要有IP地址。在帧中继的线路中我们可以自己定义IP地址，我们把地址定义成192.168.0.1/30和192.168.0.2/30。中间的网络只有两个地址，
为了节省地址空间，我们定义子网掩码为255.255.255.252。这时我们可以把上图简单的抽象成为类似场景2的情况来填写路由表：
为了理解清楚，大家可以写出上图中IP地址和子网掩吗的二进制形式。
总结
静态路由的优点有哪些？这些优点决定了它适用于什么情况？
查错比较方便，适用于小型的网络环境。
没有额外的router 的CPU 负担，节约带宽，运行效率高，不需要像动态路由那样要花费一定的时候去生成路由表。
安全性性比较高。
静态路由有哪些不足？怎么解决？您对这种方法有哪些了解？
一旦网络比较复杂，配制静态路由表就相当麻烦还有静态路不能自动适应网络结构的变化，最好的办法就是采取动态路由协议，如RIP、OSPF、IGRP、EIGRP等协议
练习 路由器配置综合
概述
在由多个有路由器存在的小型TCP/IP网络中，静态路由是往往是优先选择的方式，但是如果牵扯到与广域网互联，就必须使用动态路由。本试验既可以用静态路由配置网络，也可以使用动态路由配置网络。要求使用动态路由以及广域网协议的进行配置。
场景
网络情况如图所示：
网络连接图
上面是网络的实际连接图，相关的配置信息如下：
设备 端口 Ip地址及子网掩码 备注
Router1 F0/0 10.1.10.1/24
S0/0 10.1.20.1/24 与Router4通过帧中继连接
S0/1 10.1.30.1/24
S0/2 10.1.40.1/24
Router2 F0/0 10.1.50.1/24
S0/0 10.1.30.2/24
S0/1 10.1.60.1/24
Router3 F0/0 10.1.70.1/24
S0/0 10.1.60.2/24
S0/1 10.1.40.2/24
Router3 S0/0 10.1.20.2/24
Pc1 F0 10.1.50.2/24
Pc2 F0 10.1.10.2/24
Pc3 F0 10.1.70.2/24
通过模拟器设计网络图，并进行设置。并把设置过程和结果记录下来。全部使用动态路由协议。
一 、设置路由器的各端口的ip和时钟频率
1、router1的配置：
Router>enable
Router#config t
Router(config)#host R1
R1(config)#interface e0 ------------------------------e0配置
R1(config-if)#ip address 10.1.10.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s0 ---------------------------------s0配置
R1(config-if)#ip address 10.1.20.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s1 --------------------------------s1配置
R1(config-if)#ip address 10.1.30.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface s2 --------------------------s2配置
R1(config-if)#ip address 10.1.40.1 255.255.255.0
R1(config-if)#clock rate 9600
R1(config-if)#end
R1#show running
2、router2的配置：
Router>enable
Router#config t
Router(config)#host R2
R2(config)#interface e0 --------------------------e0配置
R2(config-if)#ip address 10.1.50.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface s0 ------------------------s0配置
R2(config-if)#ip address 10.1.30.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#clock rate 9600
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface s1 ---------------------------s1配置
R1(config-if)#ip address 10.1.60.1 255.255.255.0
R1(config-if)#clock rate 9600
R2(config-if)#no shutdown
R2(config-if)#exit
3、router3的配置：
Router>enable
Router#config t
Router(config)#host R3
R3(config)#interface e0 ----------------------------e0配置
R3(config-if)#ip address 10.1.70.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface s0 ----------------------s0配置
R3(config-if)#ip address 10.1.60.1 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#clock rate 9600
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#interface s1 ----------------------s1配置
R3(config-if)#ip address 10.1.40.1 255.255.255.0
R3(config-if)#clock rate 9600
R3(config-if)#no shutdown
R3(config-if)#exit
4、router4的配置：
Router>enable
Router#config t
Router(config)#host R4
R4(config)#interface s0 -----------------------s0配置
R4(config-if)#ip address 10.1.70.1 255.255.255.0
R4(config-if)#clock rate 9600
R4(config-if)#no shutdown
R4(config-if)#exit
二、Pc机的配置
1、pc1
C:>ipconfig /ip 10.1.50.2 255.255.255.0
C:>ipconfig /dg 10.1.50.1
2、pc2
C:>ipconfig /ip 10.1.10.2 255.255.255.0
C:>ipconfig /dg 10.1.10.1
3、pc3
C:>ipconfig /ip 10.1.70.2 255.255.255.0
C:>ipconfig /dg 10.1.70.1
三、配置动态路由器的动态路由(RIP协议)
1、router1的配置：
R1>enable
R1#config t
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 10.1.10.0
R1(config-router)#network 10.1.20.0
R1(config-router)#network 10.1.30.0
R1(config-router)#network 10.1.40.0
R1(config-router)#end
2、router2的配置：
R2>enable
R2#config t
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 10.1.50.0
R2(config-router)#network 10.1.30.0
R2(config-router)#network 10.1.60.0
R2(config-router)#end
3、router3的配置：
R3>enable
R3#config t
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#network 10.1.70.0
R3(config-router)#network 10.1.60.0
R3(config-router)#network 10.1.40.0
R3(config-router)#end
4、router4的配置：
R4>enable
R4#config t
R4(config)#router rip
R4(config-router)#version 2
R4(config-router)#network 10.1.20.0
R4(config-router)#end
四、配置router1的端口s0和router1的端口s0的广域网协议
1、router1的配置：
R1#config t
R1(config)#interface s0 ------------------------s0配置
R1(config-if)#encapsulation fame-relay
R1(config-if)#no shutdown
R1(config-if)#end
R1#copy run start
2、router4的配置：
R4#config t
R4(config)#interface s0 ---------------------------s0配置
R4(config-if)#encapsulation fame-relay
R4(config-if)#no shutdown
R4(config-if)#end
R4#copy run start
五、测试一下
1、用ping来测试一下各pc机之间是否可以ping的通
并来ping 10.1.20.2
2、再在Router4的特权模式下来ping下各台的pc机。
总结
动态路由的优点有哪些？这些优点决定了它适用于什么情况？
采用动态路由的优点是选路可以动态适应网络的变化。如果存在到目的节点的多条路径，一旦正在进行数据传输的一条路径发生中断，路由器可以自动地选择另外一条路径传输数据。它比较适合于结构复杂且经常变换的网络环境。
模拟器的使用和网络图设计中有什么问题？你是如何解决的？
到目前为止，我只有碰到那在29500交换机是不能设置VLAN的ip的问题，其他的没什么问题。如有问题的话，可以尽量来用一下帮助？命令。还要学会看信息。看可以用一下网络上的帮助文档，可以去网络上查一些资料，看一下书本上的知识点还可以与同学讨论一下，最主要的是要学会去总结，学会会总结。
合并子网为：
11010011 10100111 01000101 01000000
子网掩码：
11111111 11111111 11111111 11000000
但不是绝对的，现在有些设备支持全0和全1
均不属于该子网
不合法
11001010.00010000.00110000.00000000
Network ID
Subnet ID
Host ID
00 全0非法
01 Subnet ID 1
10 Subnet ID 2
11 全1非法
C
……
B，接受者
10..1.30.1
A，发送者
10.1.20.1
Subnet 1:
192.168.1.0/24
Router 1
Hub
…
Hub
…
Subnet 2:
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
192.168.1.0/24
192.168.2.0/24
Router
192.168.1.1/24
192.168.2.1/24
Routing Table:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.1.0/24
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.3.0/24 192.168.2.2
192.168.3.0/24
192.168.2.2/24
192.168.3.1/24
Router 1
Router 2
Routing Table on Router2:
Net ID Gateway
192.168.2.0/24 192.168.2.2
192.168.3.0/24 192.168.3.1
192.168.1.0/24 192.168.2.1
C:\>route print
===========================================================================
Active Routes:
Network Destination Netmask Gateway Interface Metric
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
192.168.1.0 255.255.255.0 192.168.1.1 192.168.1.1 1
192.168.1.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.1.255 255.255.255.255 192.168.1.1 192.168.1.1 1
192.168.2.0 255.255.255.0 192.168.2.1 192.168.2.1 1
192.168.2.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.2.255 255.255.255.255 192.168.2.1 192.168.2.1 1
224.0.0.0 224.0.0.0 192.168.1.1 192.168.1.1 1
255.255.255.255 255.255.255.255 192.168.1.1 192.168.1.1 1
===========================================================================
C:\>route add 192.168.3.0 mask 255.255.255.0 192.168.2.2 -p
C:\>route print
===========================================================================
===========================================================================
Active Routes:
Network Destination Netmask Gateway Interface Metric
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
192.168.1.0 255.255.255.0 192.168.1.1 192.168.1.1 1
192.168.1.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.1.255 255.255.255.255 192.168.1.1 192.168.1.1 1
192.168.2.0 255.255.255.0 192.168.2.1 192.168.2.1 1
192.168.2.1 255.255.255.255 127.0.0.1 127.0.0.1 1
192.168.2.255 255.255.255.255 192.168.2.1 192.168.1.1 1
192.168.3.0 255.255.255.0 192.168.2.2 192.168.2.1 1
224.0.0.0 224.0.0.0 192.168.1.1 192.168.1.1 1
255.255.255.255 255.255.255.255 192.168.1.1 192.168.1.1 1
===========================================================================
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.2.0/24 192.168.2.1
192.168.3.0/24 192.168.2.2
0.0.0.0/0 192.168.2.2
Routing Table on Router 2:
Net ID Gateway
192.168.2.0/24 192.168.2.2
192.168.3.0/24 192.168.3.1
192.168.1.0/24 192.168.2.1
0.0.0.0/0 192.168.3.2
Routing Table on Router 3:
Net ID Gateway
192.168.3.0/24 192.168.3.2
192.168.1.0/24 192.168.3.1
192.168.2.0/24 192.168.3.1
0.0.0.0/0 202.16.89.7
192.168.1.0/24
192.168.2.0/24
192.168.1.1/24
192.168.2.1/24
192.168.3.0/24
192.168.2.2/24
192.168.3.1/24
Router 1
Router 2
192.168.3.2/24
Internet
202.16.89.7/32
Router 3
192.168.1.0/24
192.168.1.1/24
192.168.2.0/24
192.168.2.1/24
Router 1
Router 2
Frame Relay
192.168.1.0/24
192.168.1.1/24
192.168.0.1/30
Routing Table on Router1:
Net ID Gateway
192.168.1.0/24 192.168.1.1
192.168.0.0/30 192.168.0.1
192.168.2.0/24 192.168.0.2
192.168.2.0/24
192.168.0.2/30
192.168.2.1/24
Router 1
Router 2
Routing Table on Router2:
Net ID Gateway
192.168.2.0/24 192.168.2.1
192.168.0.0/30 192.168.0.2
192.168.1.0/24 192.168.0.1
Frame Relay
192.168.0.0/30
同课章节目录
