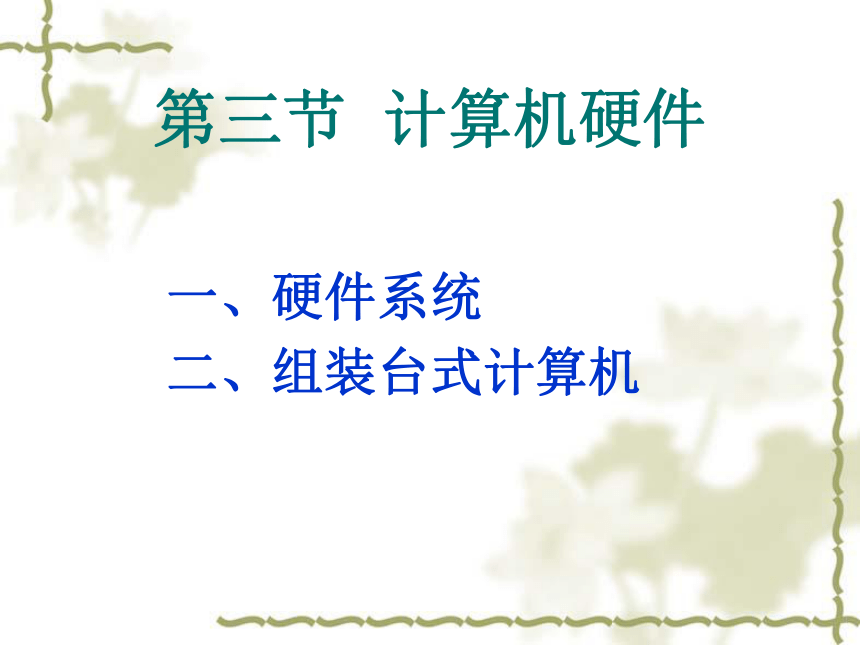

第三节 计算机硬件
一、硬件系统
二、组装台式计算机
（一）主机设备

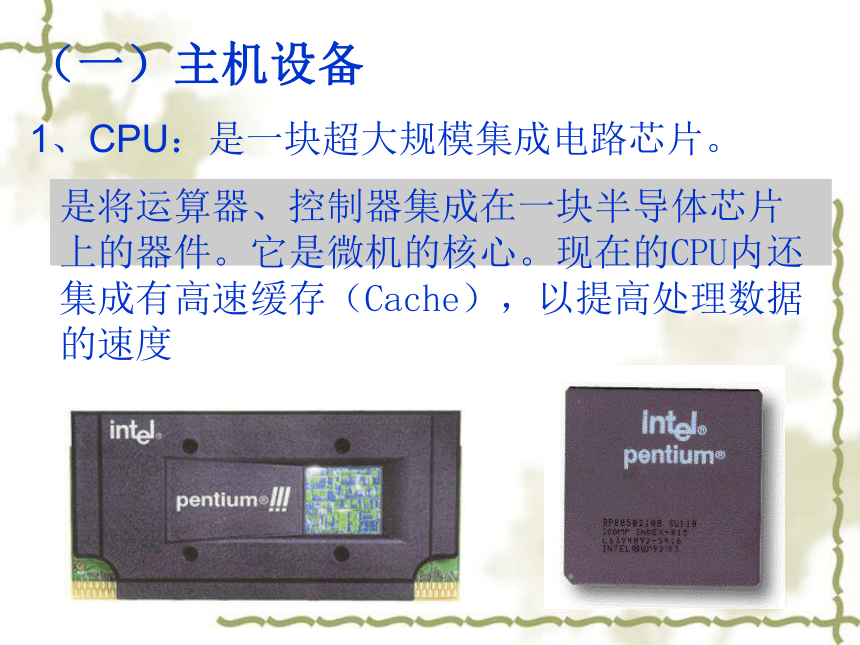

1、CPU：是一块超大规模集成电路芯片。
是将运算器、控制器集成在一块半导体芯片上的器件。它是微机的核心。现在的CPU内还集成有高速缓存（Cache），以提高处理数据的速度

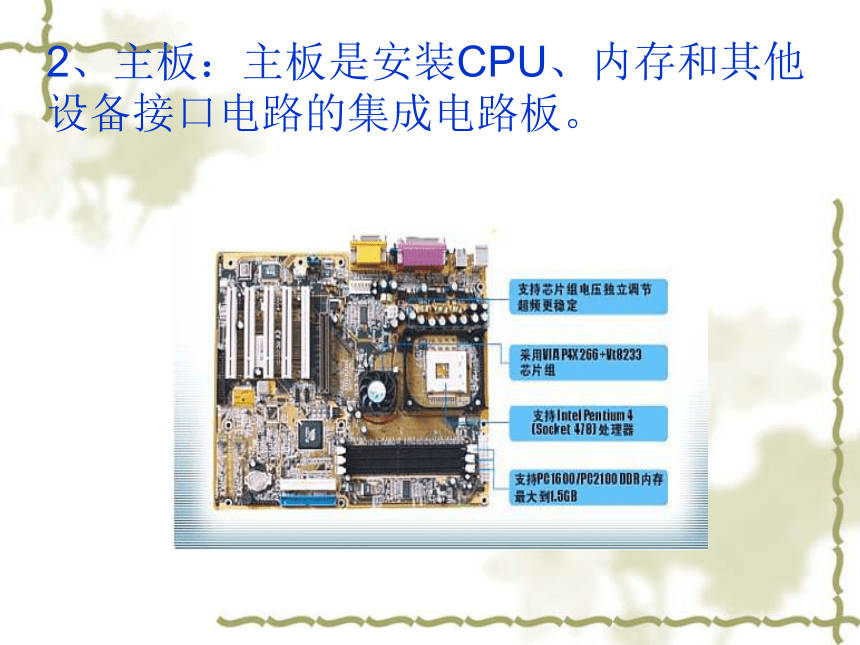

2、主板：主板是安装CPU、内存和其他设备接口电路的集成电路板。

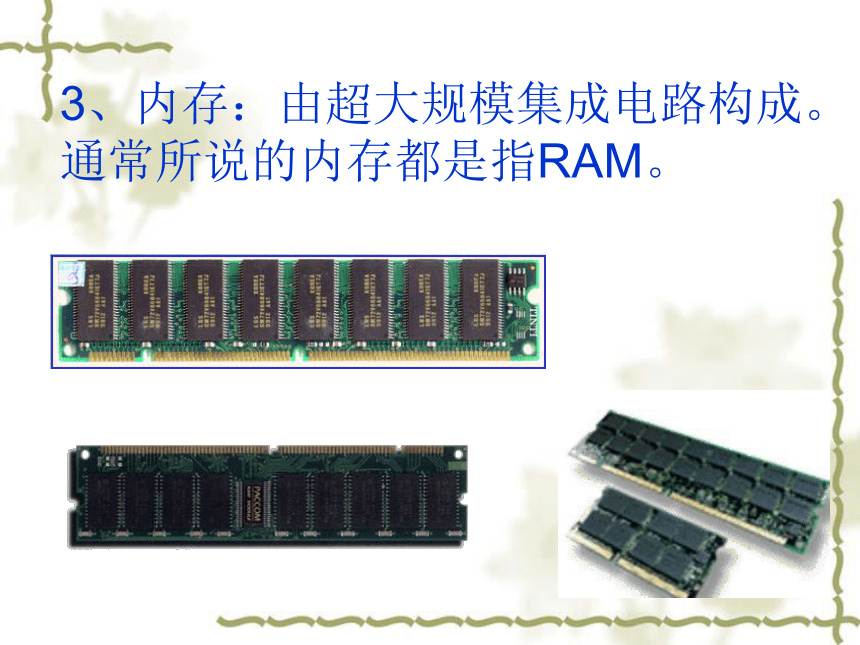

3、内存：由超大规模集成电路构成。通常所说的内存都是指RAM。

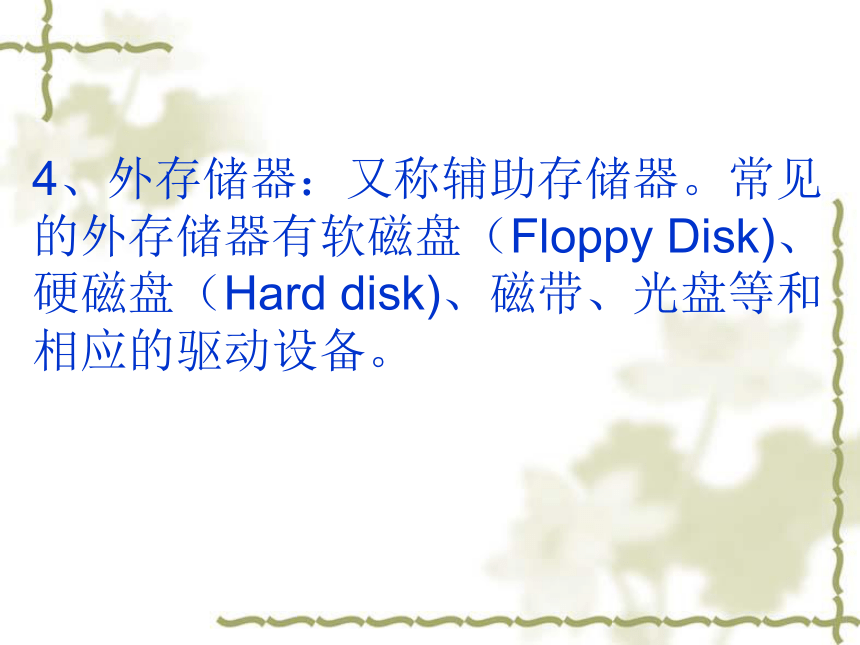

4、外存储器：又称辅助存储器。常见的外存储器有软磁盘（Floppy Disk)、硬磁盘（Hard disk)、磁带、光盘等和相应的驱动设备。
软盘 A:

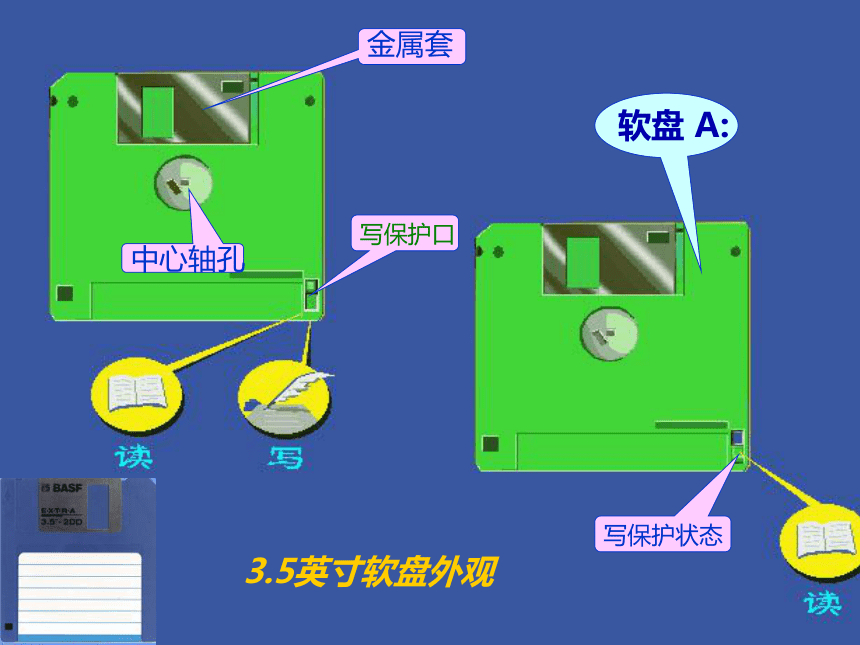

3.5英寸软盘外观
写保护口
写保护状态
中心轴孔
金属套
软盘
·
磁道
扇区
512B
0
80

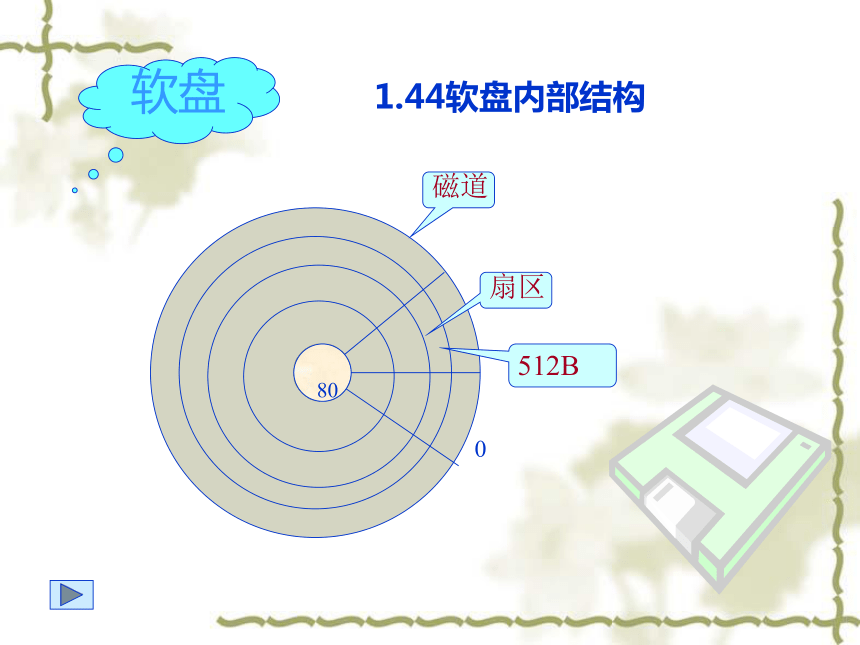

1.44软盘内部结构
汉字
·

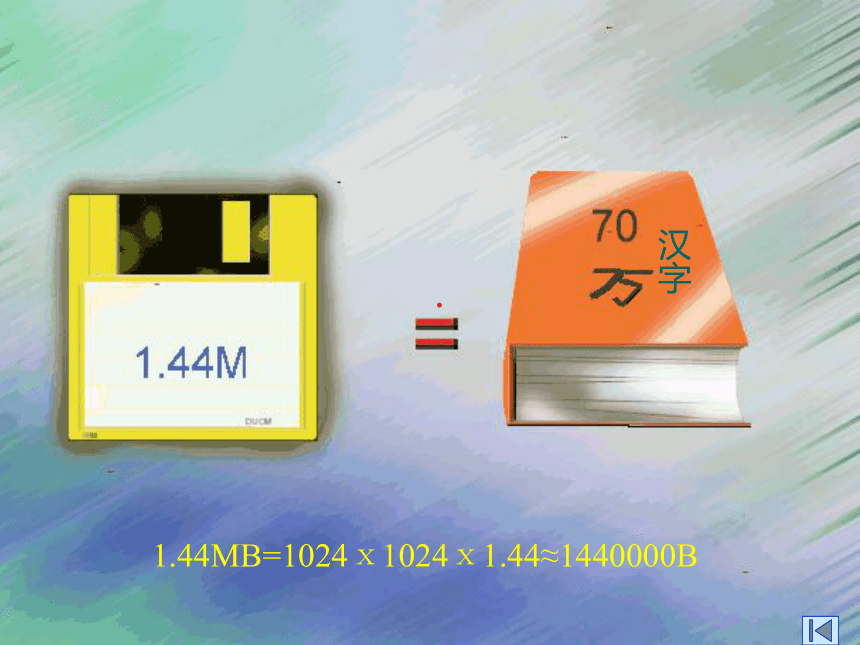

1.44MB=1024ⅹ1024ⅹ1.44≈1440000B

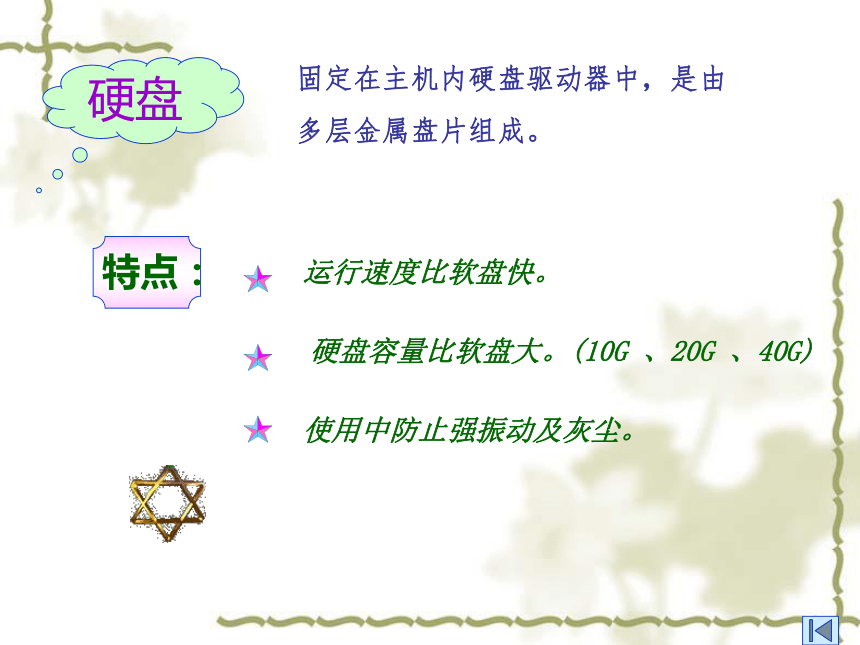

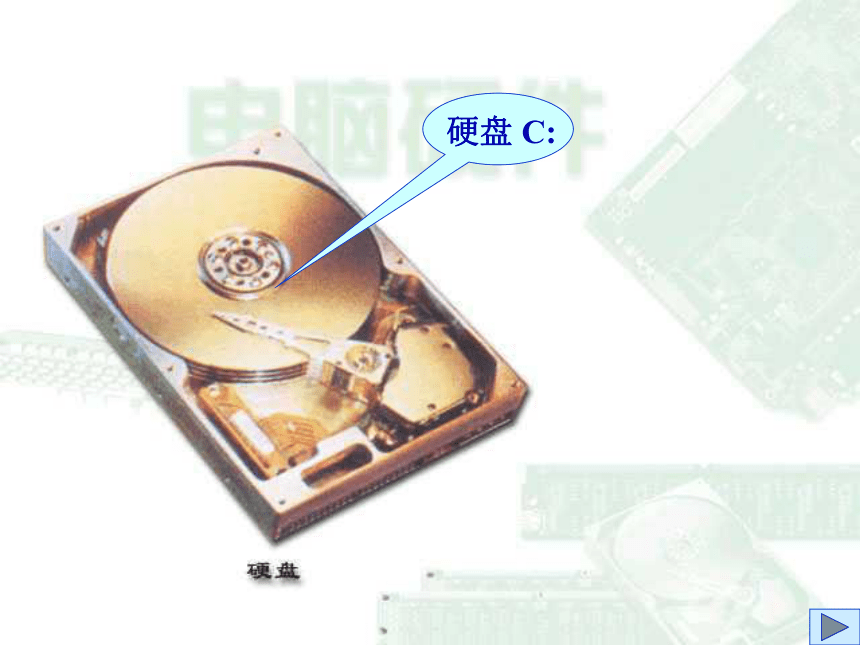

硬盘 C:
硬盘
特点：
固定在主机内硬盘驱动器中，是由
多层金属盘片组成。
运行速度比软盘快。
硬盘容量比软盘大。(10G 、20G 、40G)
使用中防止强振动及灰尘。

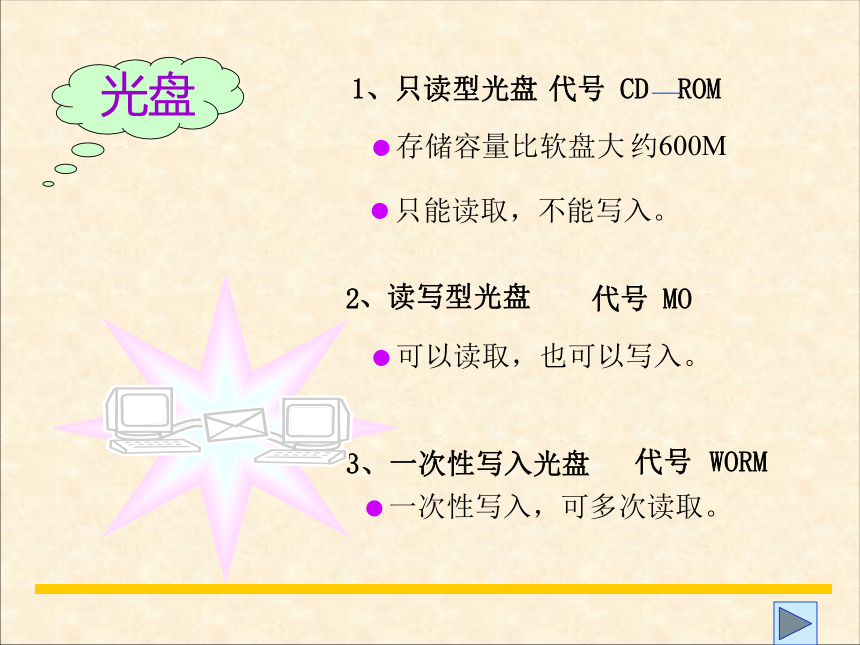

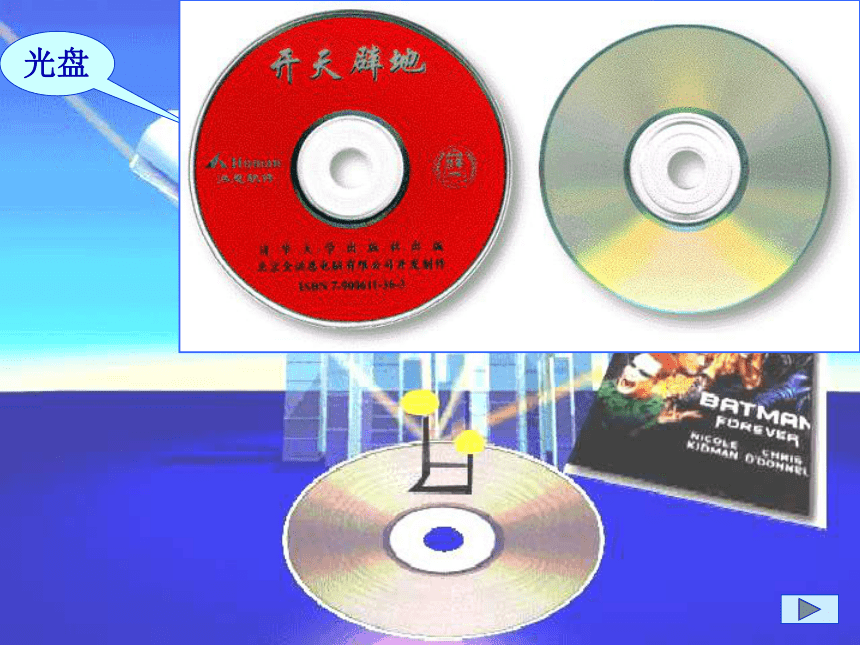

光盘
光盘
1、只读型光盘
代号
CD
ROM
=
存储容量比软盘大
约
600
M
=
只能读取，不能写入。
2
、读写型光盘
代号
MO
=
可以读取，也可以写入。
3
、一次性写入光盘
代号
WORM
=
一次性写入，可多次读取。
显卡
主要功能是控制显示器的显示分辨率、显示速度、颜色或灰度等级、图形显示能力等。
（二）外部设备
1、显示器：
2、打印机：
3、键盘：
4、鼠标：
5、调制解调器：
显示器
显示器
显示器
计算机必须具备的标准输出设备。
显示器
液晶显示器(LCD)
阴极射线管显示器(CRT)
14寸
15寸
17寸
19寸
21寸
分类
单色显示器
彩色显示器
显示器
掌握以下几个概念：
像素点：屏幕上每一个发光点称之为像素点。
点距：屏幕上两个发光点之间的距离。
（0.28mm、0.27mm、0.21mm)
分辩率：显示器上字符和图形是由一个个像素点组成， 分辩率是指能显示像素点的数目。
(分辨率越高,图象越清晰。）
显示器
常用显示标准
显示标准
分辨率
备注
(低分辨率)
(中分辨率)
(高分辨率)
CGA
320×200
第一代显示器
EGA
640×350
第二代显示器
VGA
第三代显示器
640×480
打印机
分类
击打式打印机
非击打式打印机
喷墨打印机
激光打印机
针式打印机
打印质量重要指标:
分辨率
分辨率越高,打印图象越清晰。
标准键盘(101键)
主键盘区
标准101键盘
功能健区
编辑键区
小键盘区
Shift 上档键，利用此键来输入上档字符。
CapsLock
大写字母锁定键，利用此键来输入大写字母。
空格键
利用此键可以输入空格字符。
Backspace
退格键，按下此键光标回退一格，删除一个字符
Enter
回车键，按下此键，表示前面输入结束。
ESC
一般表示中止执行。
删除键，删除光标处的字符。
Tab
制表定位符键，光标每次左右跳跃8个字符位置
Del（Delete）
Ins（Insert）
插入键，插入与改写的转换。
标准键盘(101键)
左手
右手
击键要领：
⑴击键前，手指总放在八个基本键位上。
⑵击键时，各手指 均从基本键位上伸出，各手指严格遵循分工。
⑶击键时，要迅速准确，手指要击键中部。
⑷击键完毕，手指应返回基本键位上。
⑸关于上档字符的输入，若输入左手管辖的上档字符时，则右手按住Shift 键，否则相反。
左键
右键
鼠标
用来完成光标定位或某种特定输入。
分类：
机械鼠
光学鼠
光学机械鼠
两键
三键
鼠标移动方向与光标移动方向相同
调制解调器
（三）其他
1、数码相机：
2、手写笔：
数码相机
手写笔
二、组装台式计算机
1、准备机箱
2、在主板上安装CPU和内存条
3、安装主板
4、安装显示卡、声卡等
5、安装软驱、光驱和硬盘
6、连接各种数据信号线、电源线
7、连接各种指示灯
8、连接外设，包括显示器、键盘、鼠标、调制解调器等。
