计算机系统组成(山西省吕梁地区汾阳市)

(共29张PPT)
硬件系统
软件系统
返 回
硬件系统
软件系统
主机内部结构示意图
返 回
硬件系统
软件系统
主机箱内部实物图

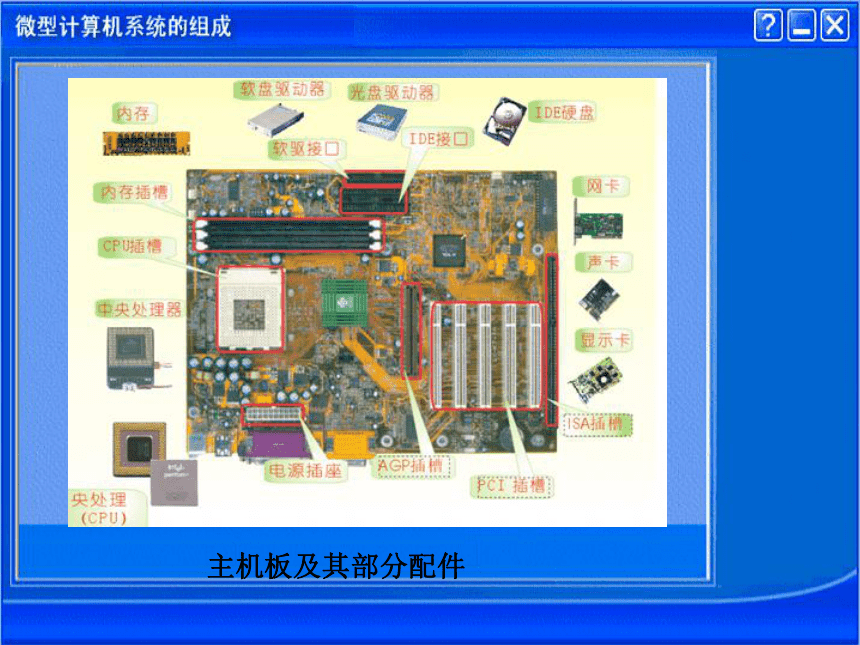

主机板及其部分配件

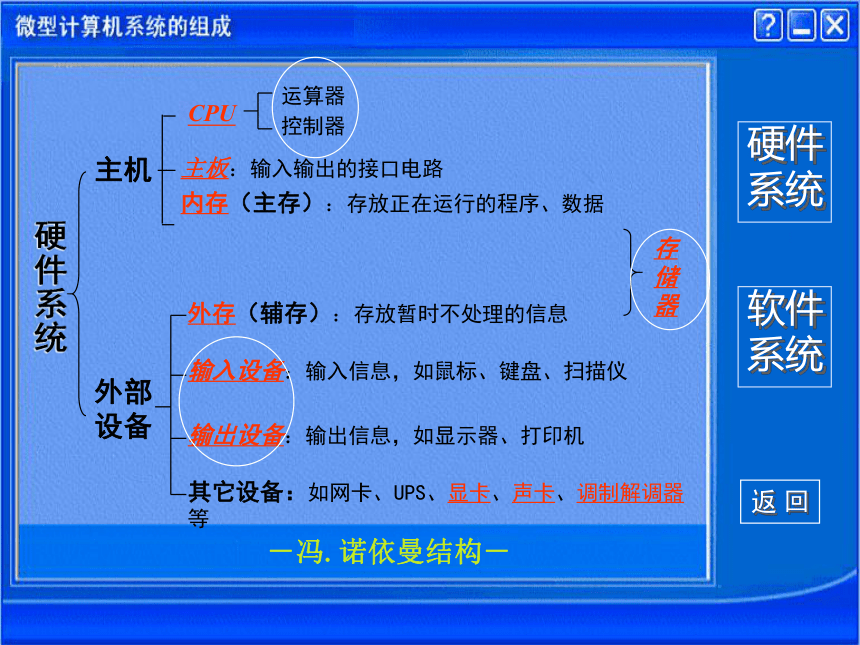

硬件系统
主机
外部设备
主板：输入输出的接口电路
内存（主存）：存放正在运行的程序、数据
外存（辅存）：存放暂时不处理的信息
输入设备：输入信息，如鼠标、键盘、扫描仪
输出设备：输出信息，如显示器、打印机
其它设备：如网卡、UPS、显卡、声卡、调制解调器等
CPU
运算器
控制器
存储器
－冯.诺依曼结构－
返 回
硬件系统
软件系统
◆ 1971年Intel公司推出世界上第一个4位 微处理器4004
◆ 1982年， Intel公司发布了具有重要影响的处理器80286，主频为8MHz
◆ 1996年，Intel推出Pentium MMX，开创了PC的多媒体时代
◆ 2000.11，Intel推出Pentium 4（32位），起始频率为1000MHz
中央处理器（简称CPU）是计算机进行信息加工处理的装置，对于个人计算机来说，CPU就像心脏对于人体一样重要。
◆ 1981年，以8088（ 8位）为处理器的IBM-PC的诞生，宣告微机时代的到来
>>图片
硬件系统
软件系统
返 回

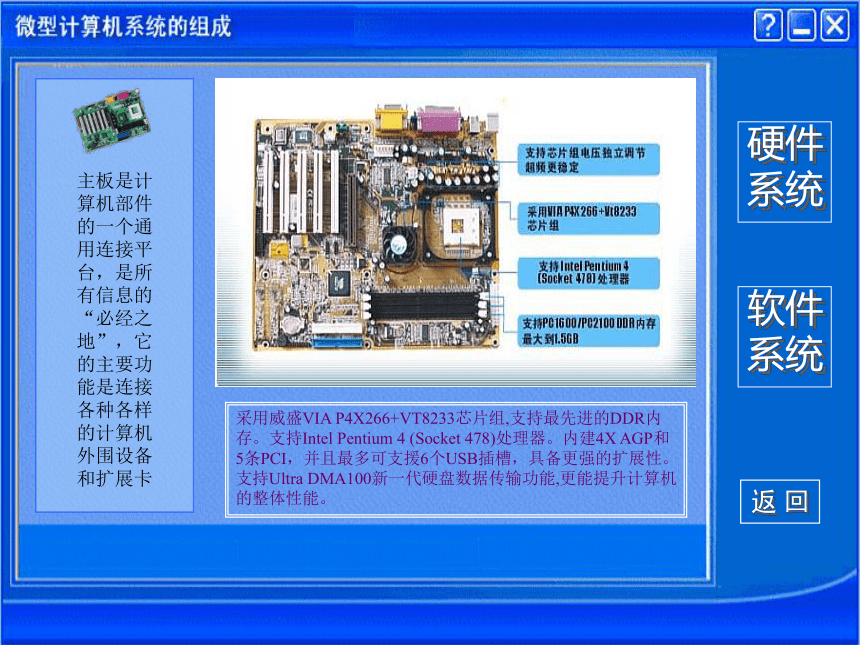

主板是计算机部件的一个通用连接平台，是所有信息的“必经之地”，它的主要功能是连接各种各样的计算机外围设备和扩展卡
采用威盛VIA P4X266+VT8233芯片组,支持最先进的DDR内存。支持Intel Pentium 4 (Socket 478)处理器。内建4X AGP和5条PCI，并且最多可支援6个USB插槽，具备更强的扩展性。支持Ultra DMA100新一代硬盘数据传输功能,更能提升计算机的整体性能。
返 回
硬件系统
软件系统

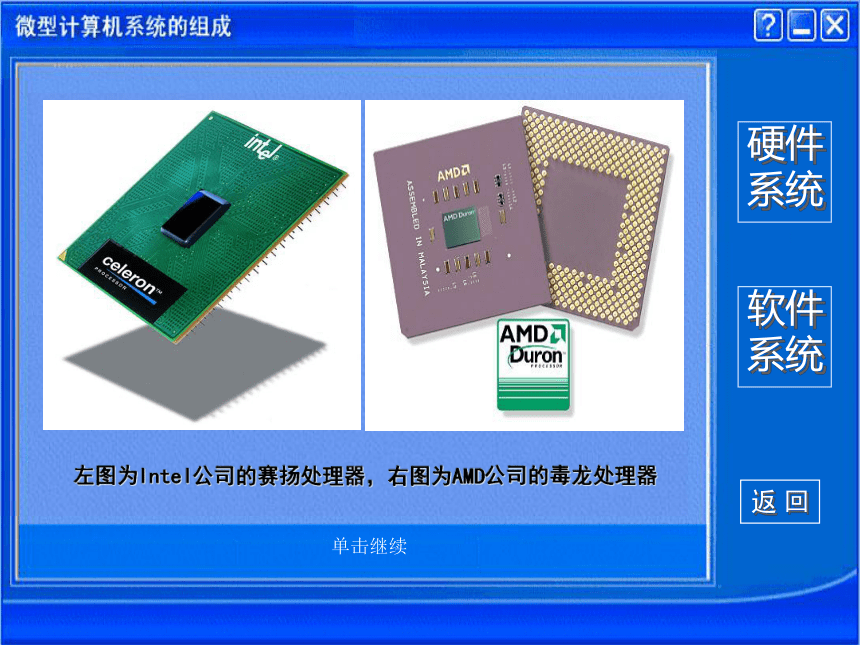

左图为Intel公司的赛扬处理器，右图为AMD公司的毒龙处理器
单击继续
返 回
硬件系统
软件系统

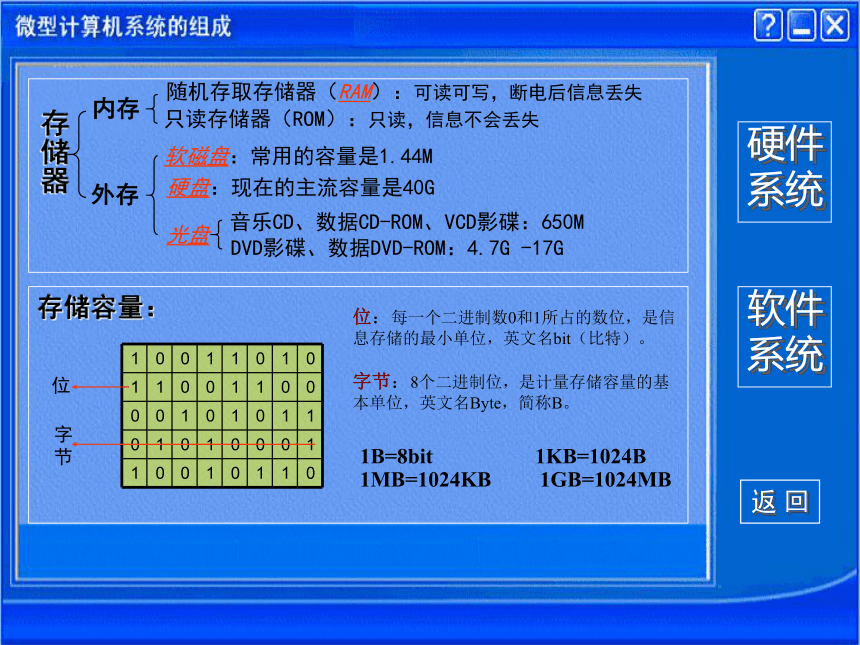

存储器
内存
外存
软磁盘：常用的容量是1.44M
硬盘：现在的主流容量是40G
1 0 0 1 1 0 1 0
1 1 0 0 1 1 0 0
0 0 1 0 1 0 1 1
0 1 0 1 0 0 0 1
1 0 0 1 0 1 1 0
存储容量：
位
字节
位：每一个二进制数0和1所占的数位，是信息存储的最小单位，英文名bit（比特）。
字节：8个二进制位，是计量存储容量的基本单位，英文名Byte，简称B。
1B=8bit 1KB=1024B
1MB=1024KB 1GB=1024MB
随机存取存储器（RAM）：可读可写，断电后信息丢失
只读存储器（ROM）：只读，信息不会丢失
光盘
音乐CD、数据CD-ROM、VCD影碟：650M
DVD影碟、数据DVD-ROM：4.7G -17G
返 回
硬件系统
软件系统
众所周知，断电后内存中的信息会丢失，IBM为了解决计算机重启后必须重新加载控制程序到内存中的毛病，于1971年开发了这种为大型机处理器和控制单元保存和传送微代码的廉价设备——软磁盘。
目前常用的软盘容量是1.44M，对现在的计算机而言，这一容量似乎太小了。
返 回
硬件系统
软件系统
硬盘是电脑上最廉价的存储设备，同时它也是最重要的配件之一。
1999年5月，凝结着长城人的智慧与汗水的第一块由中国人自主生产的硬盘（8.6G高容量高速硬盘）诞生了！首次上京亮相，就在整个中国IT界引起了不小的震动。长城硬盘的诞生成为中国的计算机制造史上的一个里程碑。
返 回
硬件系统
软件系统
当电脑进入多媒体时代之后，CD－ROM就成为了使用范围最为广泛而且价格便宜、兼容性好、存贮容量大的存储媒介。
返 回
硬件系统
软件系统
数码相机
键盘
鼠标
－输入设备－
扫描仪
返 回
硬件系统
软件系统
投影仪
打印机
耳机
显示器
－输出设备－
返 回
软件系统
硬件系统
微型计算机软件系统
系统软件
应用软件
概念：是人与计算机进行交流的接口程序，是由
指挥与管理计算机系统运行的程序模块和数据结构组成的一种大型软件系统
功能：管理计算机的全部硬件、软件资源和数据
资源，为用户提供高效、周到的服务界面
分类
按机型分：大型，中小型和微型机操作系统
按用户数目的：单用户和多用户操作系统
按功能特征分：批处理操作系统、实时操作
系统和分时操作系统
：字处理、游戏、网络软件、虚拟现实技术等
返 回
硬件系统
软件系统
操作系统软件
程序设计语言
机器语言
汇编语言
高级语言
Machine Language（低级语言）
机器语言是计算机唯一能接受和执行的语言。 机器语言由二进制码组成，每一串二进制码叫做一条指令。一条指令规定了计算机执行的一个动作。一台计算机所能懂得的指令的全体，叫做这个计算机的指令系统。不同型号的计算机的指令系统不同。
机器语言
返 回
硬件系统
软件系统
返 回
返 回
硬件系统
软件系统
汇编语言Assembler Language
用能反映指令功能的助记符表达的计算机语言叫汇编语言。它是符号化了的机器语言。
用汇编语言编写的程序叫汇编语言源程序，计算机无法执行。必须用汇编程序把它翻译成机器语言目标程序，计算机才能执行。这个翻译过程称为汇编过程。
汇编语言
返 回
返 回
硬件系统
软件系统
高级语言
高级语言是面向用户的。常用的有：BASIC、FORTRAN、C语言等。
用高级语言编写的程序叫做高级语言源程序，必须翻译成机器语言目标程序才能被计算机执行。高级语言的翻译有两种方式：编译方式和解释方式。
1.编译方式：先由编译程序把高级语言源程序翻译成目标程序，执行时运行目标程序。
2.解释方式：在运行高级语言源程序时，由解释程序对源程序边翻译边执行。
返 回
返 回
硬件系统
软件系统
1.系统软件是管理和控制计算机的软件，包括：各种语言的汇编程序、编译程序、解释程序；操作系统等。
2.应用软件是针对某一个专门目的而开发的软件，如：文字处理软件、表格处理软件、财务管理系统、辅助教学软件等。
返 回
硬件系统
软件系统
又称辅助存储器。常见的外存储器有软磁盘（Floppy Disk)、硬磁盘（Hard disk)、磁带、光盘等
固定在主机内硬盘驱动器中，是由多层金属盘片组成。特点是运行速度比软盘快硬盘容量比软盘大。(10G 、20G 、40G),使用中防止强振动及灰尘。
返 回
硬件系统
软件系统
由超大规模集成电路构成。通常所说的内存都是指RAM
内存储器具有记忆功能，能把各种信息存储起来，是微型计算机的主要工作存储区，待执行的程序和数据必须先从外存储器送人内存储器后才能执行，CPU可直接访问内存储器中的每个单元。
返 回
硬件系统
软件系统
返 回
硬件系统
软件系统
返 回
硬件系统
软件系统
调制解调器
主键盘区
标准101键盘
功能健区
编辑键区
小键盘区
标准键盘(101键)
左手
右手
应用软件是指面向用户，为解决具体的应用问题而开发和研制的各种程序的集合。常用的应用软件包括：
1. 文字处理软件：如 WORD、WPS等。
媒体播放软件：如 WINPLAY、WINAMP、超级解霸等。
图像处理软件：如 PHOTOSHOP、CORELDRAW等。
信息管理软件：如 工资管理软件、图书管理软件等。
辅助设计软件：如 AUTOCAD、3DMAX等。
课件制作软件：如AUTHORWARE、方正奥思等。
网络通信、浏览软件：如IE、NETSCAPE等。
