(共39张PPT)

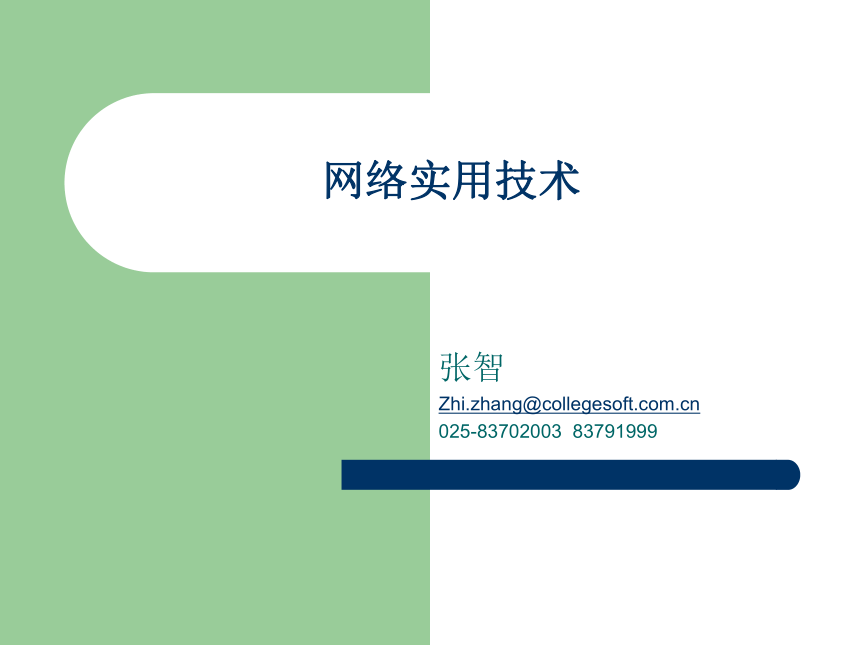

网络实用技术
张智
Zhi.
025-83702003 83791999

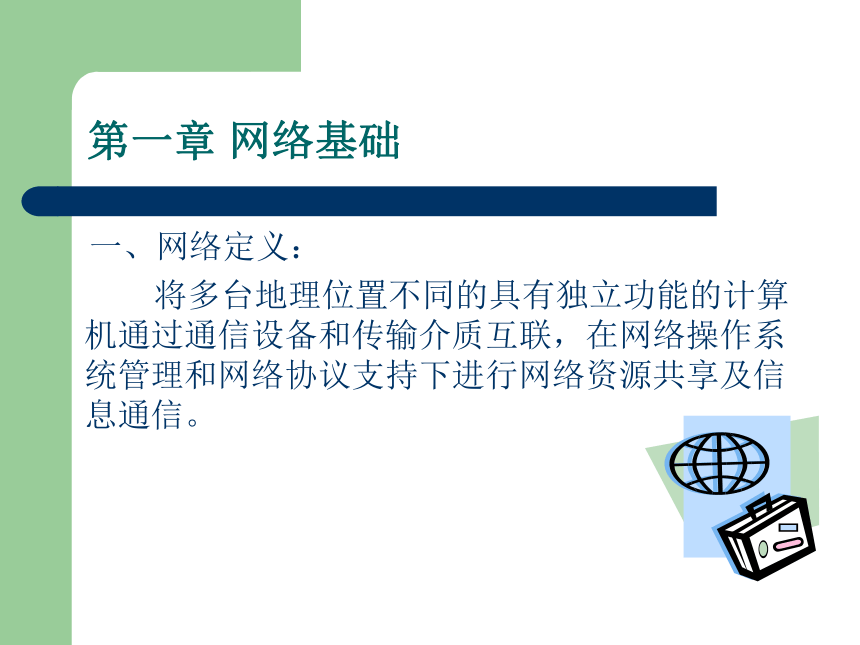

第一章 网络基础
一、网络定义：
将多台地理位置不同的具有独立功能的计算机通过通信设备和传输介质互联，在网络操作系统管理和网络协议支持下进行网络资源共享及信息通信。
第一章 网络基础
二、功能
1、 资源共享： （1） 共享硬件：大容量磁盘，打印机，绘图仪，扫描仪（可以节约资源，提高利用率） （2） 数据共享：减低纸张和软盘传递量 （3） 软件共享：网络会议等 2、 信息通信：局域网——互联网：传输文件，信息，电子商务等

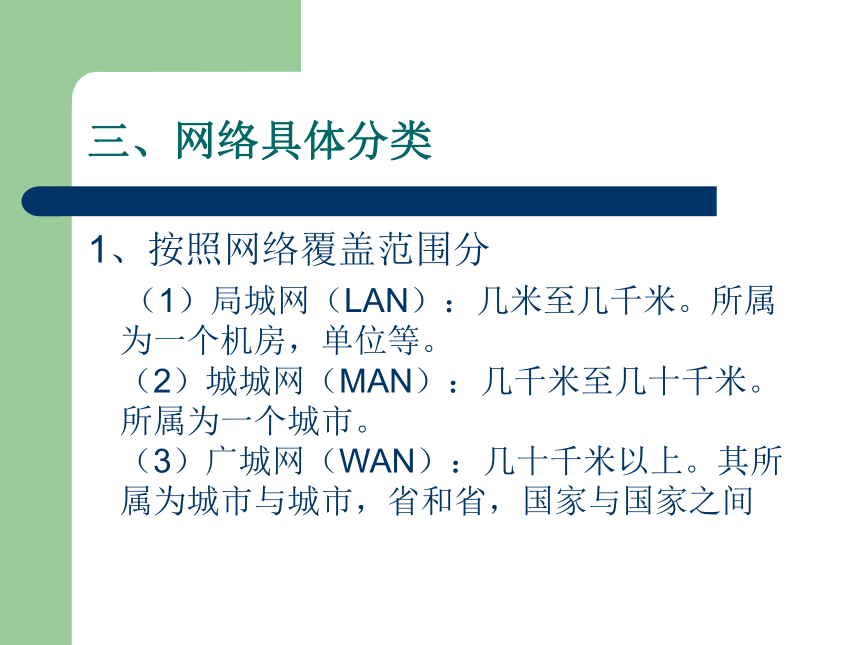

三、网络具体分类
1、按照网络覆盖范围分
（1）局城网（LAN）：几米至几千米。所属为一个机房，单位等。 （2）城城网（MAN）：几千米至几十千米。所属为一个城市。 （3）广城网（WAN）：几十千米以上。其所属为城市与城市，省和省，国家与国家之间

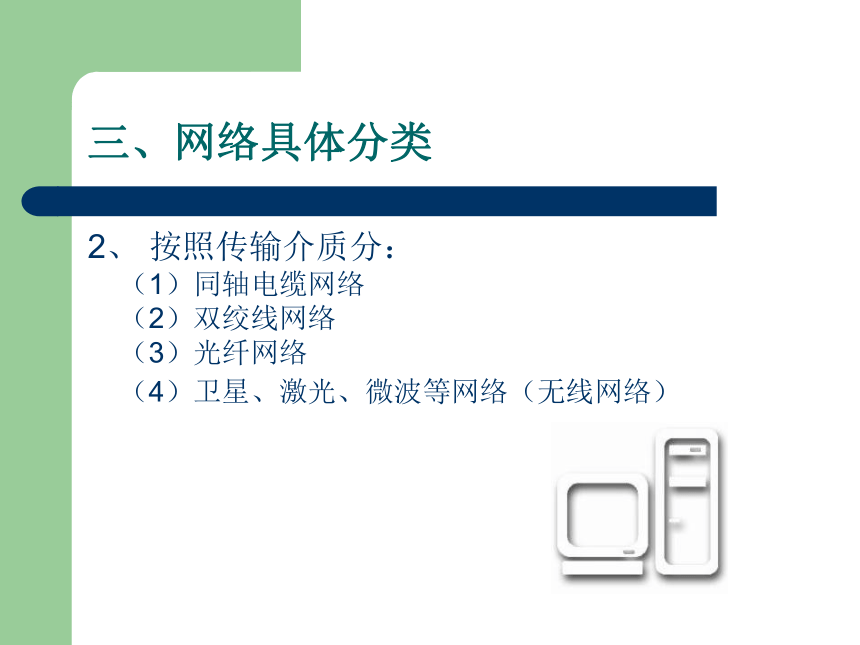

三、网络具体分类
2、 按照传输介质分： （1）同轴电缆网络 （2）双绞线网络 （3）光纤网络 （4）卫星、激光、微波等网络（无线网络）
三、网络具体分类
3、 按网络操作系统分： （1）Microsoft Windows NT4.0(NT5.0)网 （2）美国贝尔实验室—Unix （3）美国 Novell —Netware （4）Linux共享软件
三、网络具体分类
4、 按照网络协议分： 网络协议：网络中计算机相互实现通信必须遵守的约定和对话规则。 （1） TCP/IP 协议（互联网协议） （2） IPX/SPX 协议（Net ware 协议） （3） NetBEUI协议 (Micrcsoft 协议)
5、 按照网络应用范围分： （1）校园网 （2）政府网 （3）企业网 （4）银行网 （5）证券网
6、 按传输方式分： （1） 频带传输：传送摸拟信号，属正弦波 （2） 基带传输：传送数字信号，用0,1表示
7、按照连网模式划分 （1） 对等网：网络的联网模块分布在网络的每台计算机中，并且可以互联，但不可以互相管理。 （2） 客户/服务器模式：网络操作系统的管理模块在服务器，操作模块在工作站中。 （3） 无盘网：一台无盘服务器（有硬盘），其他的工作站无硬盘等存储设备。
三、网络具体分类
8、 按照网络拓朴结构分
（1） 总线型网络
（2） 星型网络
（3） 扩展星型结构
（4） 环型结构
（5） 网状结构
四、OSI参考模型
定义应用程序如何彼此交互 HTTP FTP
是OSI的翻译器，数据的转换和加密
在发送和接收点，建立和保持通信信道
确保数据的无错传递
提供网络数据路由的逻辑与寻址系统
定义物理媒介的访问方式，如网络缆线
将数据放到物理媒介上
第二章 网络传输介质
一． 介质： １．①有线通信：电缆．光缆．电话线 ②无线通信：卫星．微波．红外线 ２．有线通信线路上常用的传输介质有： 同轴电缆．双绞线．大对数线缆．光导纤维
二、双绞线 ---RJ45
二、双绞线 ---RJ45
橙白．橙．绿白．蓝．蓝白．绿．棕白．棕 T568-B
绿白．绿．橙白．蓝．蓝白．橙．棕白．棕 T568-A
三、光缆
6芯光缆
光纤跳线
三、无线AP
第三章网络设备评估与选择
一、 网络设备介绍： 用于连接网络，如可连接多台计算机可提高整个网络的速度，连接不同类型的网络。 常网的网络设备有：
网卡、集线器、交换机、路由器、防火墙等。
第四章双绞线制作
网络设备的连接方式：uplink—上连口、级联口 1． 服务器与Hub连接 ①服务器与Hub的uplink口——交叉线 ②服务器与Hub的普通口——直通线 注：一般Hub与Switch的uplink口用于连接上层设备或服务器 2． PC——PC对接：——交叉线 3． 工作站——Hub(或Switch) 的普通口：——直通线 4． Hub——Hub或Switch——Switch：分普通口和级联口 口诀：相同端口使用交叉线，不同端口使用直通线。 5． 工作站的COM口——Switch/Router的console口：——反序线
线路测试：UTP——RJ45测通器。专用测试仪器。
第五章如何组建一个校园网
一、规划
1.校园网内信息点数量
2.校园网网络中心的物理位置
3.网络接入方式（光纤、ADSL、DDN等）
4.学校有哪些网络应用
5.计算机房
6.总体预算
二、综合布线PDS
(一)、综合布线PDS
采用标准化部件和模块化组合方式把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成的一套标准、实用、灵活、开放的结构化布线系统。
(二)、综合布线的特点：
1、开放性：开放的体系结构——符合国际标准，对厂商开放，支持通讯协议； 2、灵活性：灵活组网、变化、应用变化； 3、模块化：接插元件——配线架，终端模块； 4、扩展性：遵循国际标准——灵活配置；带宽升级：双绞线——光纤。 5、独立性：属底层物理布线，不考虑TOP，网络服务和应用软件。
(三)、综合布线系统的六大子系统
1、建筑群子系统：建筑物与建筑物之间的传输介质的布线及相关连接设备，一般采用光纤布线：抗干扰、防雷、防电位差。 2、设备间子系统：此系统中存放网络中所使用的设备。如： Hub、switch、Router、光纤收发器等，通常统一安置于网络机柜中。 3、管理间子系统：用于存放网络中使用的配线架以及服务器。 4、垂直干线子系统：网络中承担网络数据的主干道——光纤大对数UTP。 5、水平布线子系统：从配线架到网络中信息模块的位置（ UTP90米内）的水平电缆。 6、工作区子系统：从信息模块到工作终端的网卡处的线缆（10M内）。
三、校园网的实例
四、计算机房的建设
确定计算机数量
选择计算机
选择交换机
布线
相应软件的选择
做好操作系统的镜像文件
五、多媒体教室的建设
投影机
计算机
书写屏
数字展台
功放
话筒
音响
………….
第七章概念
TCP / IP：传输控制协议/网际协议,是一个32位的、可路由的工业标准的协议集。它是目前使用最为广泛的通信协议。
IP地址； Internet上的每一台主机都分配有一个唯一的32位地址
子网掩码：使用子网可以把单个大网分成多个物理网络,并用路由器把它们连接起来。
路由网关 ：缺省网关连接到本地子网和其它网络的计算机,它知道网际网上其它网络的网络ID,也知道如何到达那里,因此它能把包转发到别的网关,直到最终转发到直接和限定的目的地相连的网关,这一过程称为路由。
第七章概念
DNS域名系统
计算机IP地址是计算机位置标识，而网址只为用户服务，因此将网址与IP地址互相转化的过程就称为DNS服务。
第七章概念
全局域名
www.hfjy.
Mail.hfjy.
主机头+域名=全局域名
.
cn
com
edu
Hfjy.
www.hfjy.
第七章概念
全球七大域名
（1） com 商业性机构； （2） net 网络服务机构； （3） edu 教育、学术研究单位； （4） gov 政府部门； （5） mil 国防军事单位； （6） org 非营利性组织； （7） tw 、cn 、uk （其他国家、地区等）。
第七章概念
端口
1.集线器、交换机、路由器的端口指的是连接其他网络设备的接口，如RJ-45端口、Serial端口等。
2. TCP/IP协议中的端口 :端口是通过端口号来标记的，端口号只有整数，固定的端口为0—1024.端口的范围是从0 到65535
一台拥有IP地址的主机可以提供许多服务，比如Web服务、FTP服务、SMTP服务等，这些服务完全可以通过1个IP地址来实现。
“IP地址+端口号” 如： Http 80 Ftp21 …..
第七章概念
代理：A机需要B机的数据，A直接与C机建立连接，C机接收到A机的数据请求后，与B机建立连接，下载A机所请求的B机上的数据到本地，再将此数据发送至A机，完成代理任务。
NAT：网络地址转换,是通过将专用网 络地址(如企业内部网Intranet)转换为公用地址(如互联网Internet),从而对外隐藏了内部管理的 IP 地址。
第八章校园网的常见应用
学校主页
学校邮件系统
FTP文件服务
代理服务（NAT服务）
BBS服务
公用网络打印机
网络教学
网络电视
课件 vod 点播
………
第九章网络经典命令
1. 最基本，最常用的，测试物理网络的 ping 192.168.0.8 －t ，参数－t是等待用户去中断测试
方法步骤：
ping 127.0.0.1
ping 本机网卡IP地址
ping 网关
ping 远端地址
第九章网络经典命令
2.查看DNS、IP、Mac等 A.Win98：winipcfg B.Win2000以上：
Ipconfig /all
C.通过网卡属性看
第九章网络经典命令
3. NSLOOKUP：如查看DNS C:\>nslookup Default Server: Address: 202.99.160.68 >server 202.99.41.2 则将DNS改为了41.2 > pop. Server: Address: 202.99.160.68 Non-authoritative answer: Name: pop. Address: 202.99.160.212
第九章网络经典命令
4.netstat -a 显示出你的计算机当前所开放的所有端口 netstat -s -e 比较详细的显示你的网络资料，包括TCP、UDP、ICMP 和 IP的统计等
第九章网络经典命令
5.探测arp绑定（动态和静态）列表，显示所有连接了我的计算机，显示对方IP和MAC地址 arp -a 应用在代理服务器端 捆绑IP和MAC地址，解决局域网内盗用IP！： ARP －s 192.168.10.59 00 －50－ff－6c－08－75 解除网卡的IP与MAC地址的绑定： arp -d 网卡IP
第九章网络经典命令
6.路由跟踪命令 A. tracert 全局域名 B. pathping 全局域名 除了显示路由外，还提供325S的分析，计算丢失包的％
结束语
谢谢！
