计算机的主板及主板接口

(共31张PPT)
主板及主板接口介绍
五大主板品牌
其它品牌

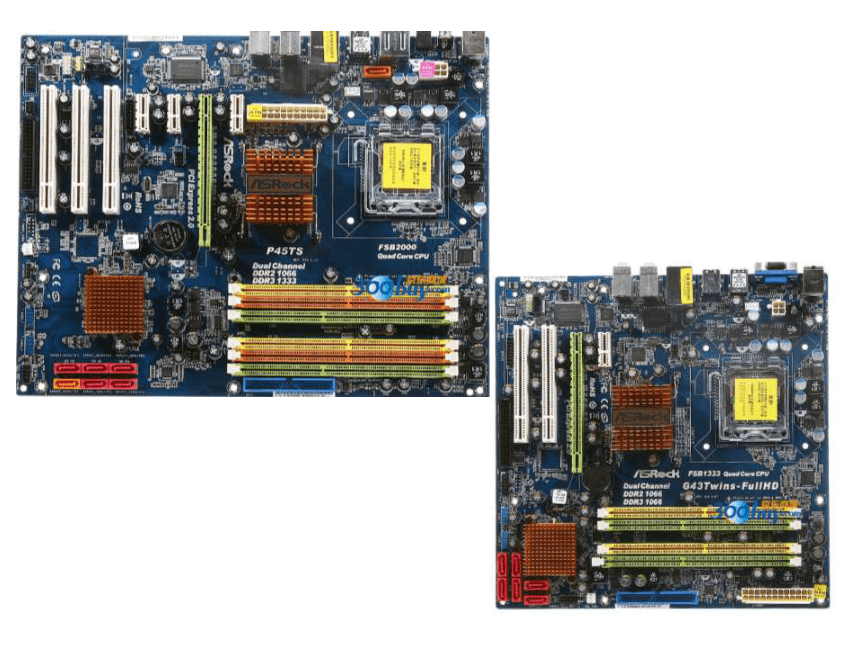

Intel LGA 775
AMD AM2

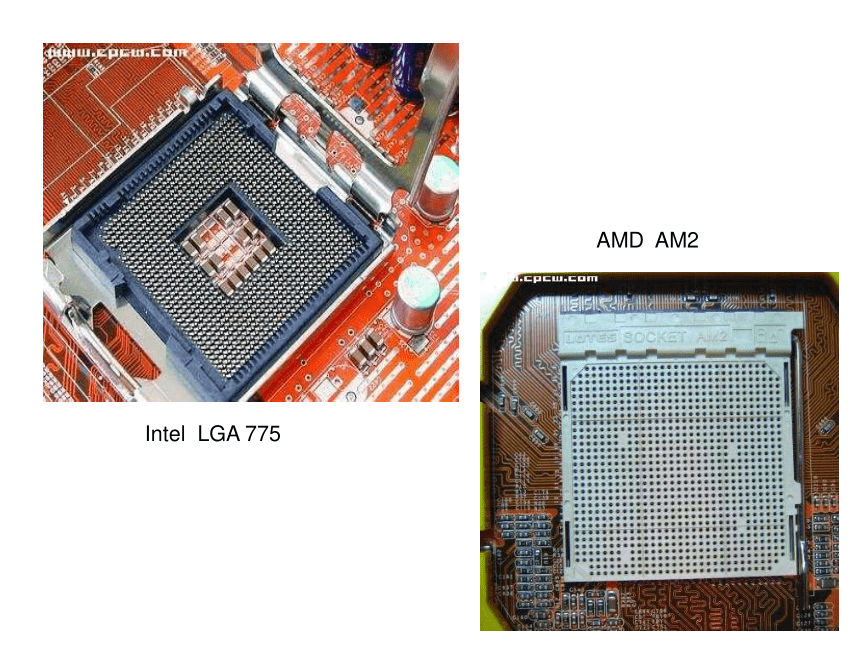

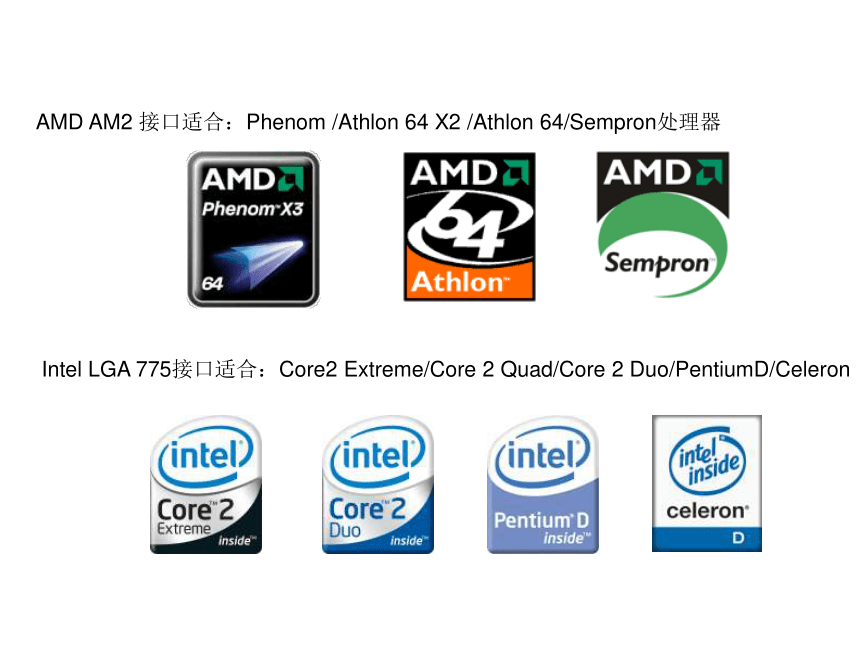

AMD AM2 接口适合：Phenom /Athlon 64 X2 /Athlon 64/Sempron处理器
Intel LGA 775接口适合：Core2 Extreme/Core 2 Quad/Core 2 Duo/PentiumD/Celeron

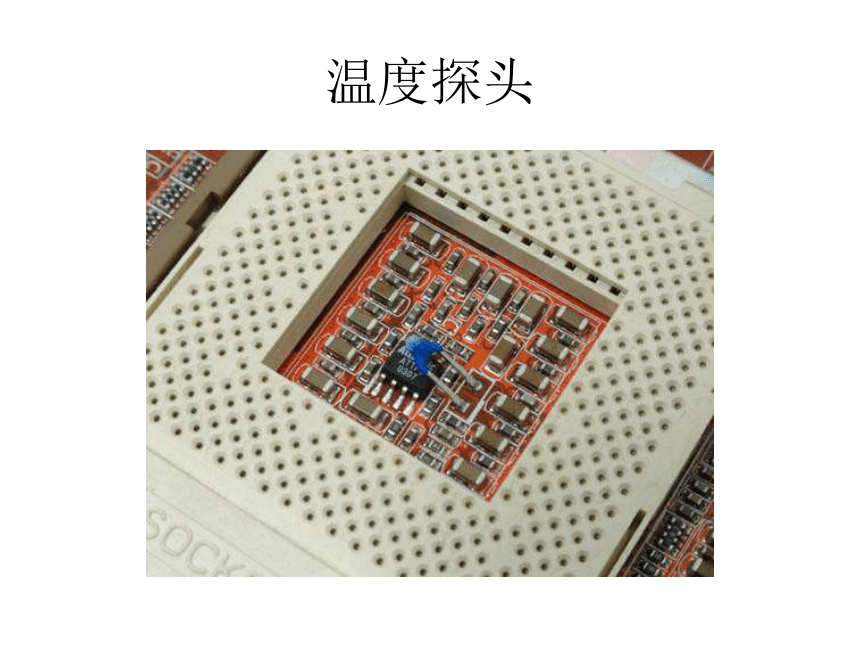

温度探头
北桥

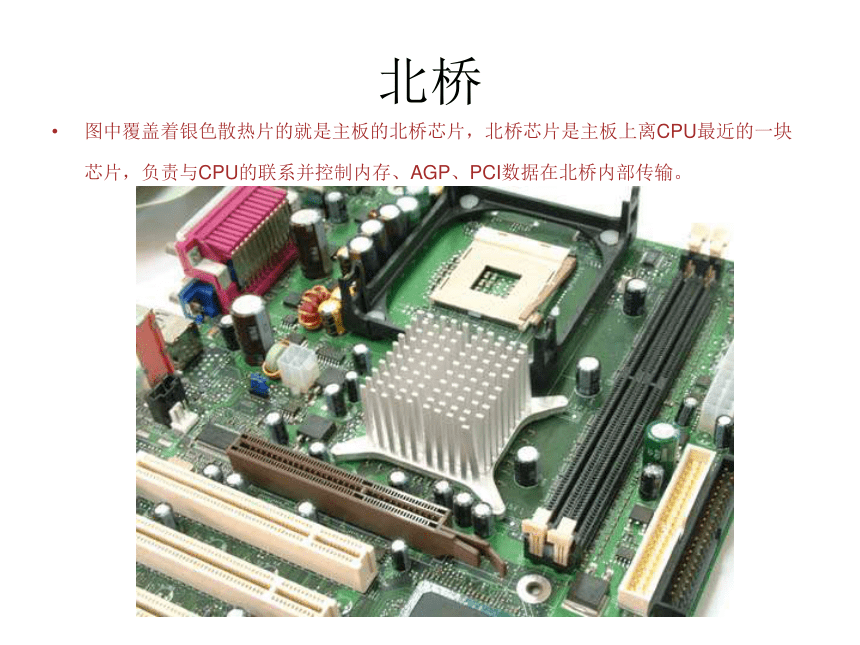

图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。
南桥
主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。相对于北桥，南桥芯片在主板的位置要相对靠下。

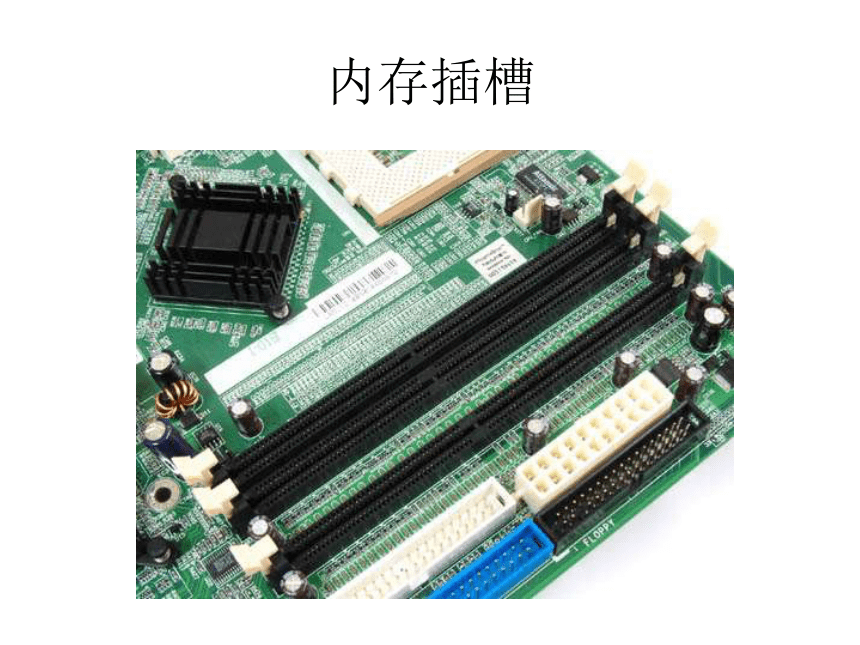

内存插槽

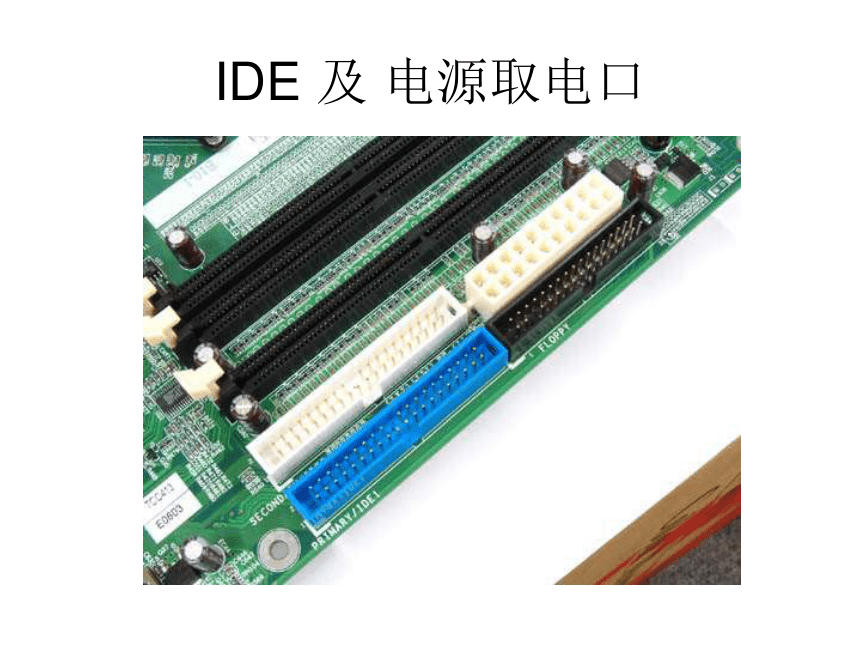

IDE 及 电源取电口

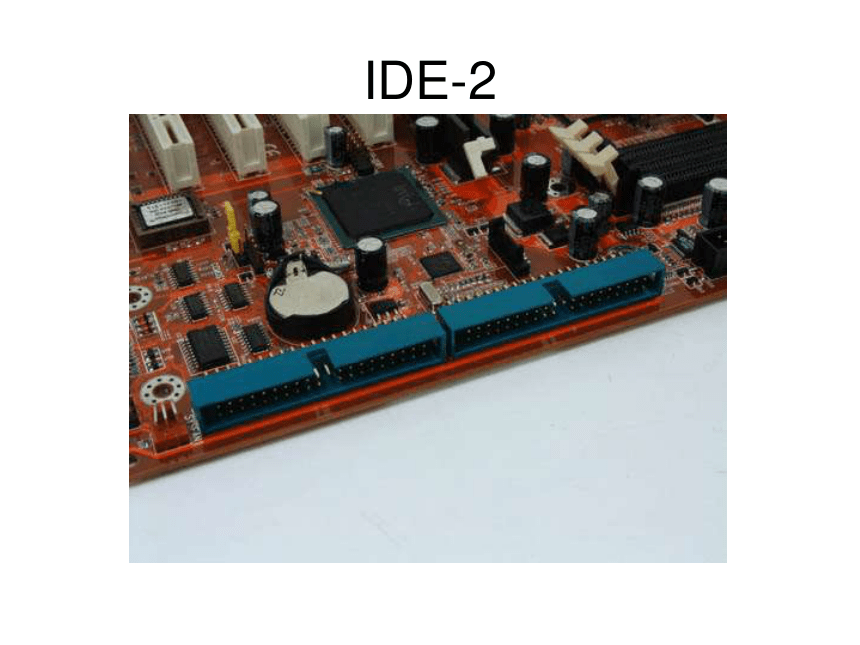

IDE-2
Series-ATA
BIOS
主板BIOS芯片，它采用内嵌式，是现今阶段比较流行的一种BIOS芯片。它实质上是一个ROM芯片，它保存着计算机最重要的基本输入输出的程序、系统设置信息、开机上电自检程序和系统启动自举程序。
BIOS-2
AGP
AGP显卡插槽，AGP（加速图形端口）：它是为提高视频带宽而设计的总线结构。它只能和AGP显卡相连，故不具通用和扩展性。
PCI
白色的插槽为PCI插槽。通常连接PCI设备，目前桌面级主板均采用此种插槽用与连接声卡、网卡、SCSI卡、IDE卡、电视卡等等
PCI-E
新一代高速通用型接口，正在取代PCI和AGP接口
CPU FAN
通常主板厂商在主板上会安置CPU风扇接口、上图中白色的四个孔装接口是电源的4pin接口，只有符合ATX12V标准的电源才带有4pin接头，提供+12V，Pentium4处理器以上主板的标配。
CMOS
CMOS供电电池，以及主板嗡鸣器。
DEBUG灯
当系统启动有故障并不能完成引导的时候，通过查找Debug灯上显示信息，我们就可以大致了解到底硬件系统哪个地方出现了问题。
板载声卡
这是集成声卡主板经常使用的AC97 Code—ALC650芯片，它支持5.1声道，更具备DVD音效规格。
后接口1
兰色接口输入为接口，绿色接口为输出，红色为Mic接口。
后接口2
其中为红色长度较长的接口是并口，即为打印口，另外两个为COM串口。
后接口3
PS/2鼠标以及键盘接口。兰色为PS/2键盘接口，而绿色则为PS/2鼠标接口。
其它接口
考考你
考考你
考考你
