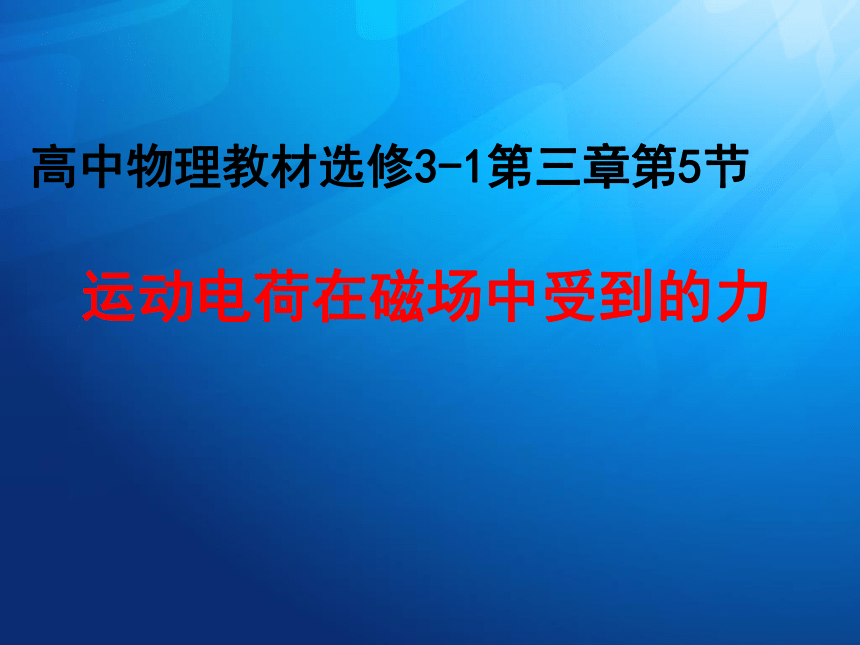

高中物理教材选修3-1第三章第5节
运动电荷在磁场中受到的力

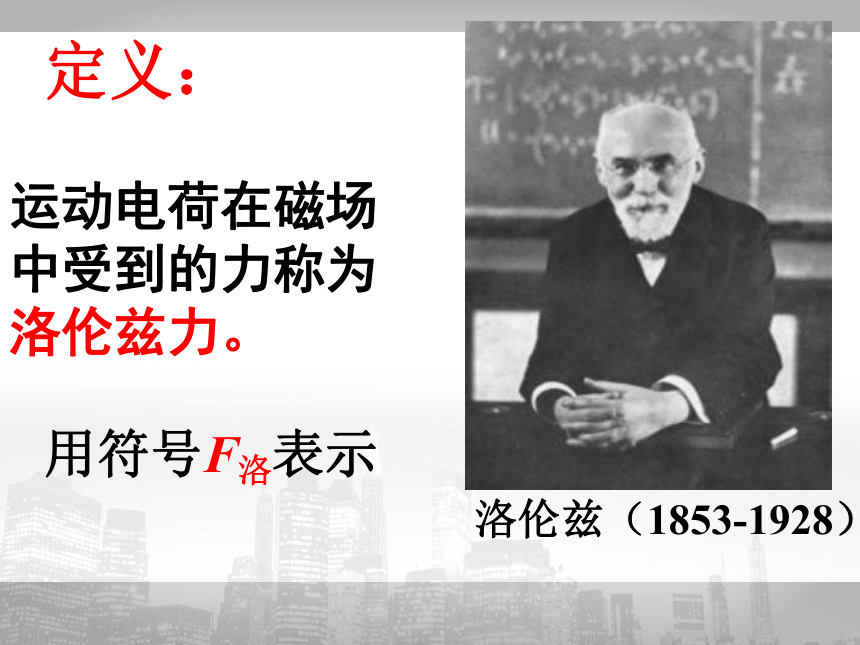

运动电荷在磁场中受到的力称为
洛伦兹力。
定义：
用符号F洛表示

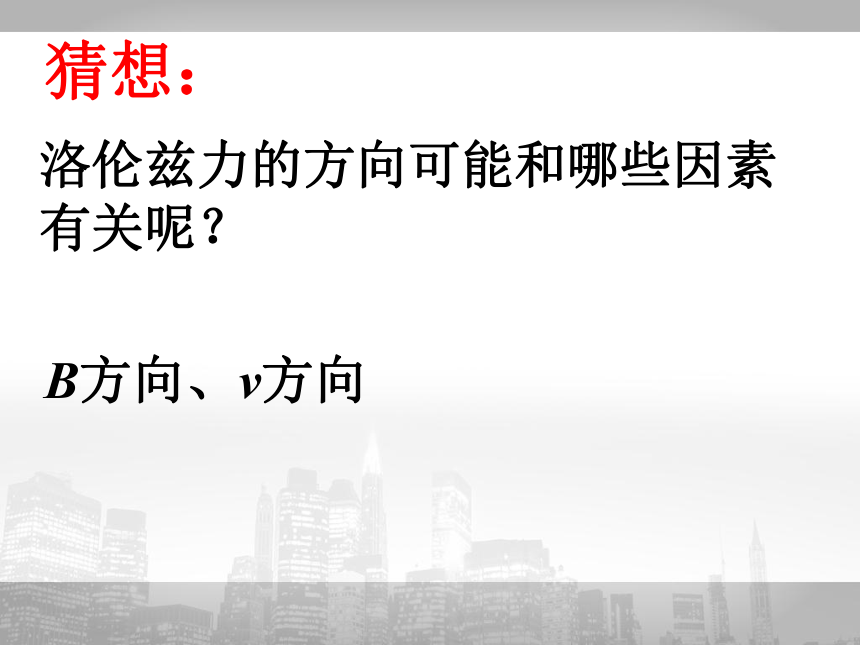

猜想：
洛伦兹力的方向可能和哪些因素
有关呢？
B方向、v方向

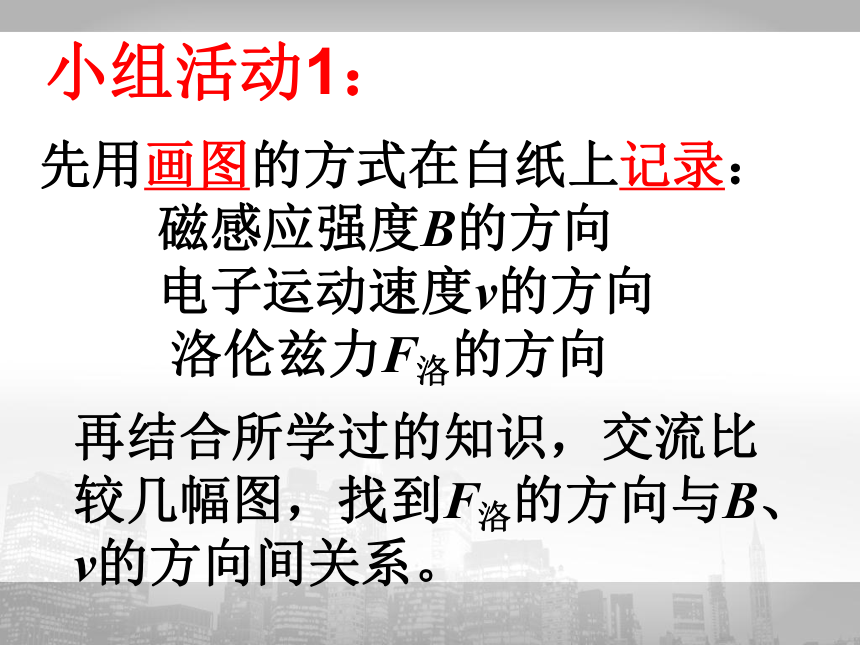

小组活动1：
先用画图的方式在白纸上记录：
磁感应强度B的方向
电子运动速度v的方向
洛伦兹力F洛的方向
再结合所学过的知识，交流比较几幅图，找到F洛的方向与B、v的方向间关系。

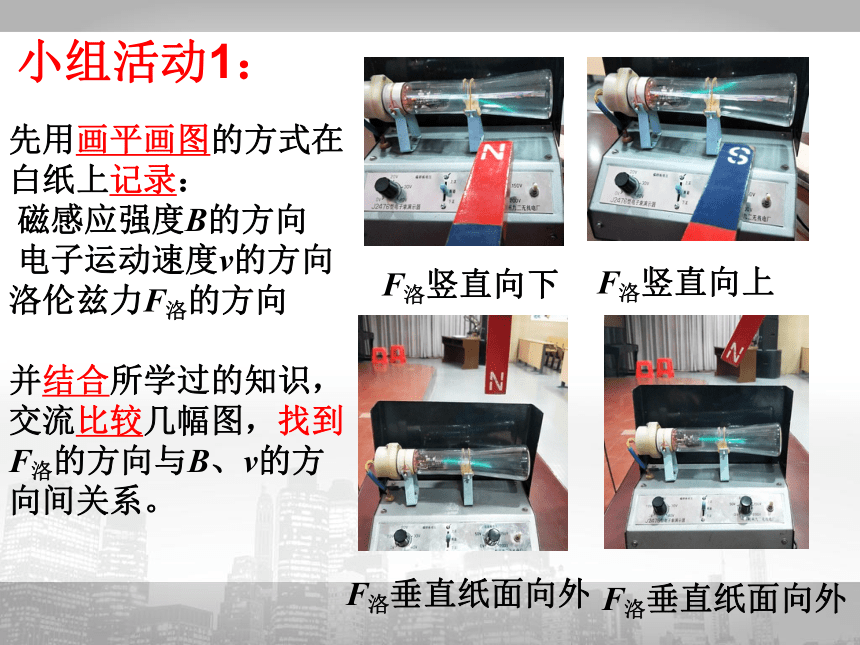

小组活动1：
先用画平画图的方式在白纸上记录：
磁感应强度B的方向
电子运动速度v的方向
洛伦兹力F洛的方向

并结合所学过的知识，
交流比较几幅图，找到
F洛的方向与B、v的方向间关系。


F洛垂直纸面向外
F洛竖直向下
F洛竖直向上
F洛垂直纸面向外

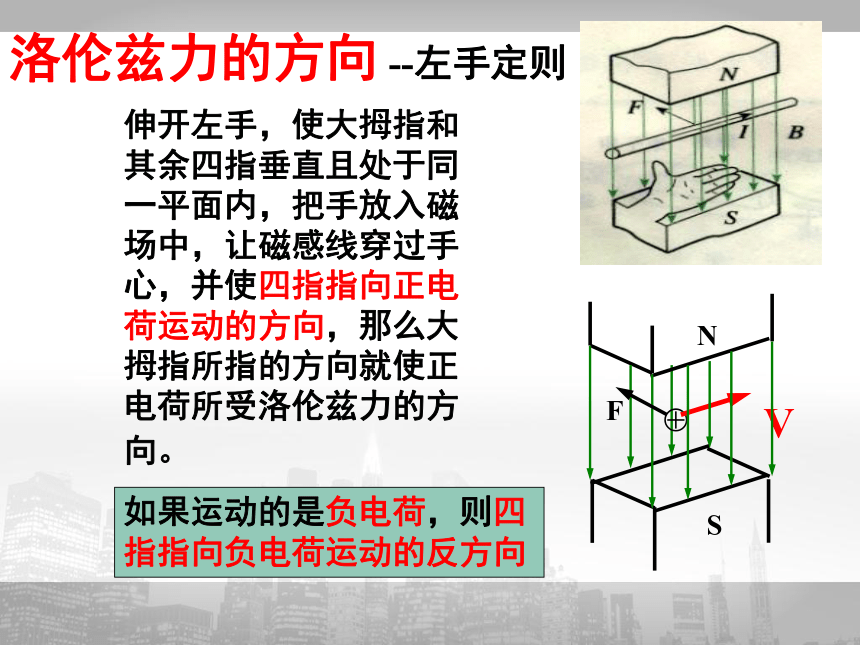

伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线穿过手心，并使四指指向正电荷运动的方向，那么大拇指所指的方向就使正电荷所受洛伦兹力的方向。
如果运动的是负电荷，则四指指向负电荷运动的反方向
--左手定则
洛伦兹力的方向

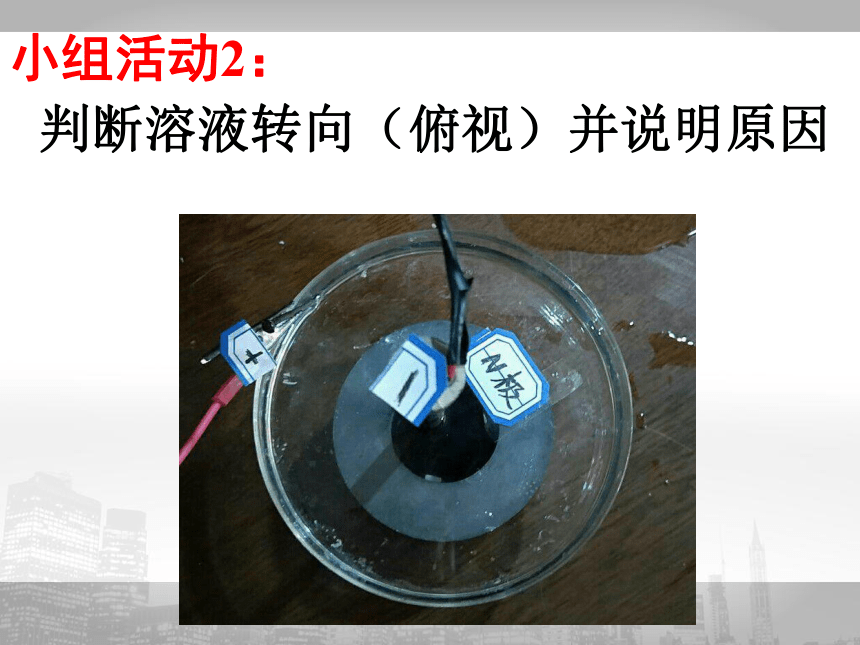

小组活动2：
判断溶液转向（俯视）并说明原因

运动电荷所受洛伦兹力的矢量和
在宏观上变现为安培力


洛伦兹力和安培力有什么联系呢？
请独立尝试由安培力的表达式导出洛伦兹力的表达式
可能用到的物理量
对于通电导线：
长为L 电流为I
横截面积为S
单位体积内的自由电荷数为n
每个自由电荷的电量为q
定向移动的平均速率为v
对于磁场：
磁感应强度为B
理论推导：
运动电荷所受洛伦兹力的矢量和
在宏观上变现为安培力


若v与B成θ角，图中正电荷q所受洛伦兹力大小？
若v与B平行，
若v与B垂直，F洛=qvB
洛伦兹力大小
F洛= qv B sinθ
F洛=0
极光成因
极光出现于星球的高磁纬地区上空，是一种绚丽多彩的发光现象。而地球的极光，来自地球磁层和太阳的高能带电粒子流(太阳风)使高层大气分子或原子激发(或电离)而产生。极光产生的条件有三个:大气、磁场、高能带电粒子，这三者缺一不可。
白南准—--用一台旧电视开宗立派的 艺术宗师。
应用--电视显像管
小组活动3
1.什么方向的偏转磁场才能使电子打在
A点或B点？
2.要使电子束打在荧光屏的位置由B点向
A点移动，偏转磁场应怎么变化？
4.如果电视荧光屏上没有图像，只有一条水平亮线说明故障可能出现在哪里？
A（B）点---磁场垂直板面向外（里）
3.如果电视荧光屏上竖直画面太窄，偏转
磁场可能出了什么问题？
小结：
1.运动电荷在磁场中受到洛伦兹力
2.洛伦兹力的方向判定----左手定则
3.洛伦兹力大小F洛= qvB sinθ
4. 洛伦兹力的应用
------极光，电视机显像管
作业：
1.查资料了解电视机的发展史
2.搜集更多的洛伦兹力的应用实例。
