粤沪版初中物理九年级第16章《电磁铁和自动控制》真题分类训练(含答案)

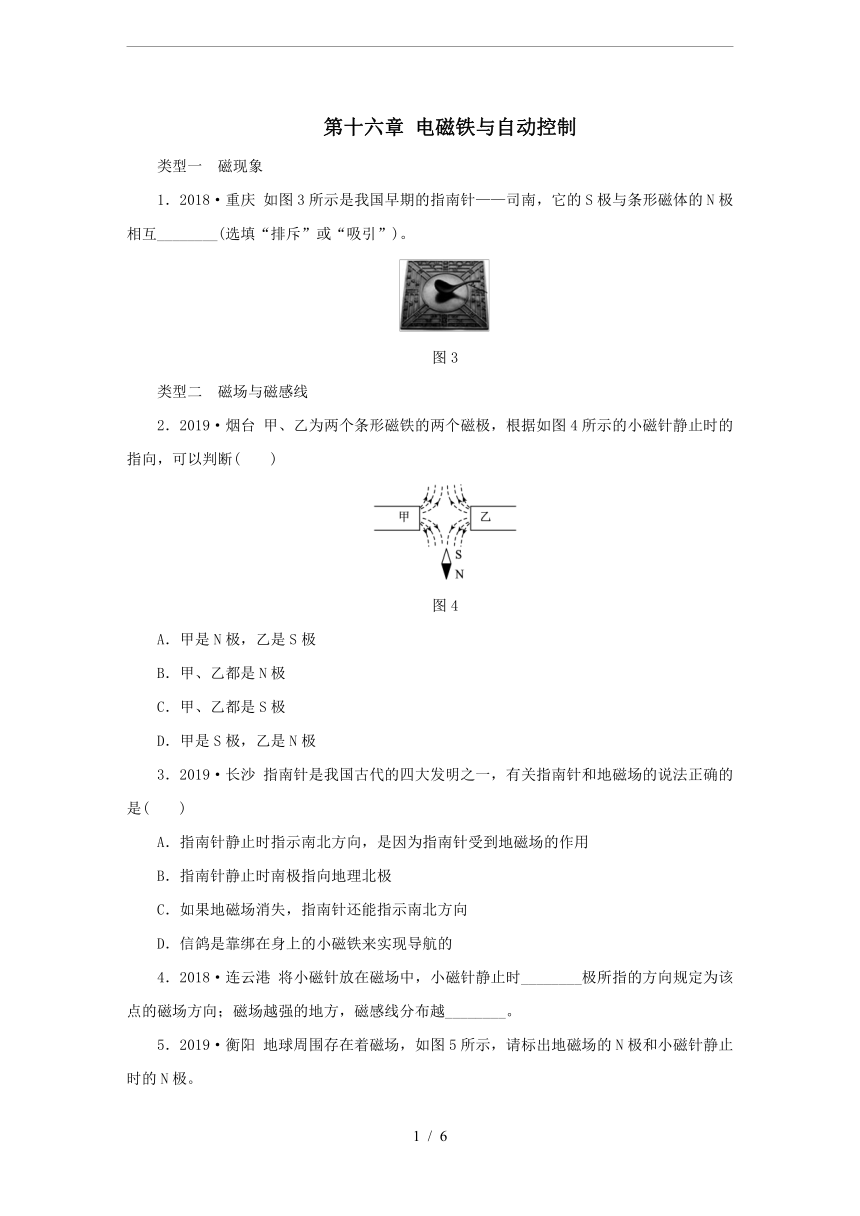

第十六章 电磁铁与自动控制
类型一　磁现象
1．2018·重庆 如图3所示是我国早期的指南针——司南，它的S极与条形磁体的N极相互________(选填“排斥”或“吸引”)。

图3
类型二　磁场与磁感线
2．2019·烟台 甲、乙为两个条形磁铁的两个磁极，根据如图4所示的小磁针静止时的指向，可以判断(　　)

图4
A．甲是N极，乙是S极
B．甲、乙都是N极
C．甲、乙都是S极
D．甲是S极，乙是N极
3．2019·长沙 指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
4．2018·连云港 将小磁针放在磁场中，小磁针静止时________极所指的方向规定为该点的磁场方向；磁场越强的地方，磁感线分布越________。

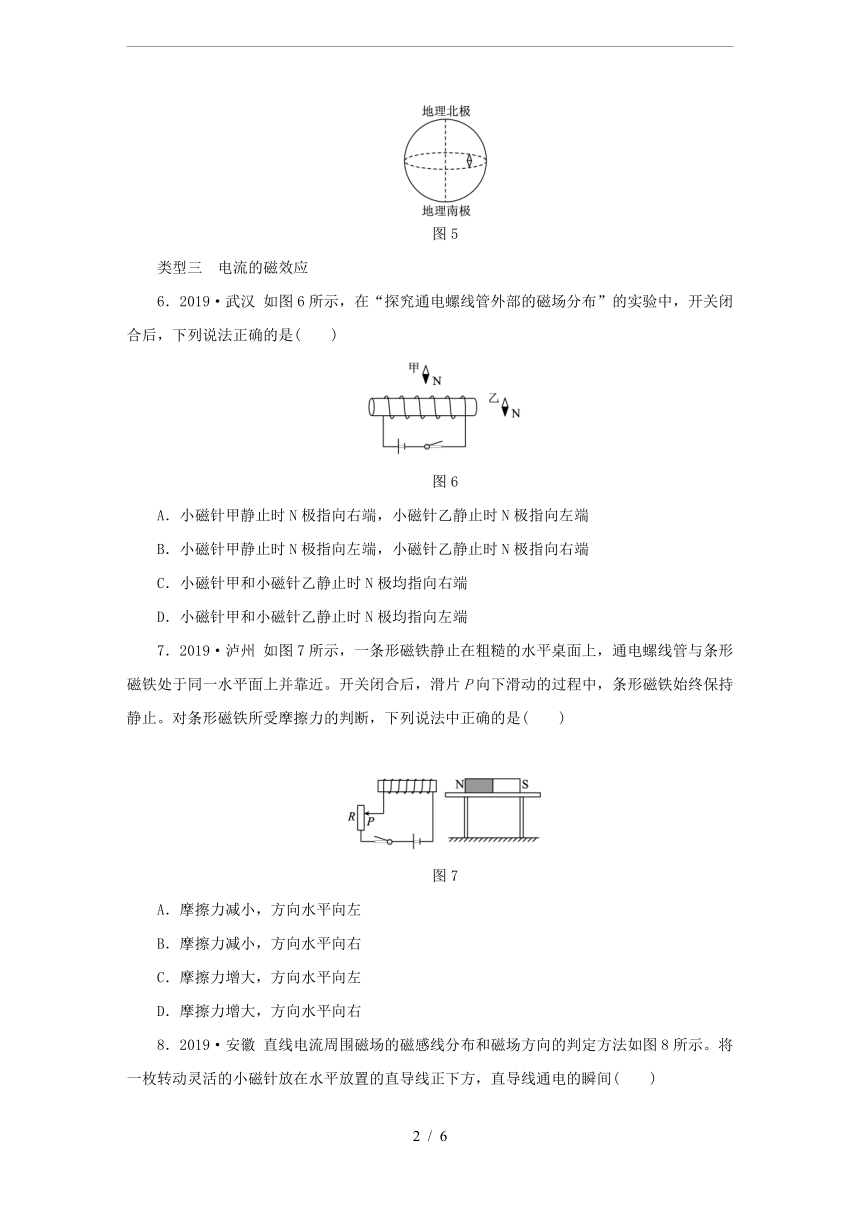

5．2019·衡阳 地球周围存在着磁场，如图5所示，请标出地磁场的N极和小磁针静止时的N极。

图5
类型三　电流的磁效应
6．2019·武汉 如图6所示，在“探究通电螺线管外部的磁场分布”的实验中，开关闭合后，下列说法正确的是(　　)

图6
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
7．2019·泸州 如图7所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上并靠近。开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止。对条形磁铁所受摩擦力的判断，下列说法中正确的是(　　)


图7
A．摩擦力减小，方向水平向左
B．摩擦力减小，方向水平向右
C．摩擦力增大，方向水平向左
D．摩擦力增大，方向水平向右

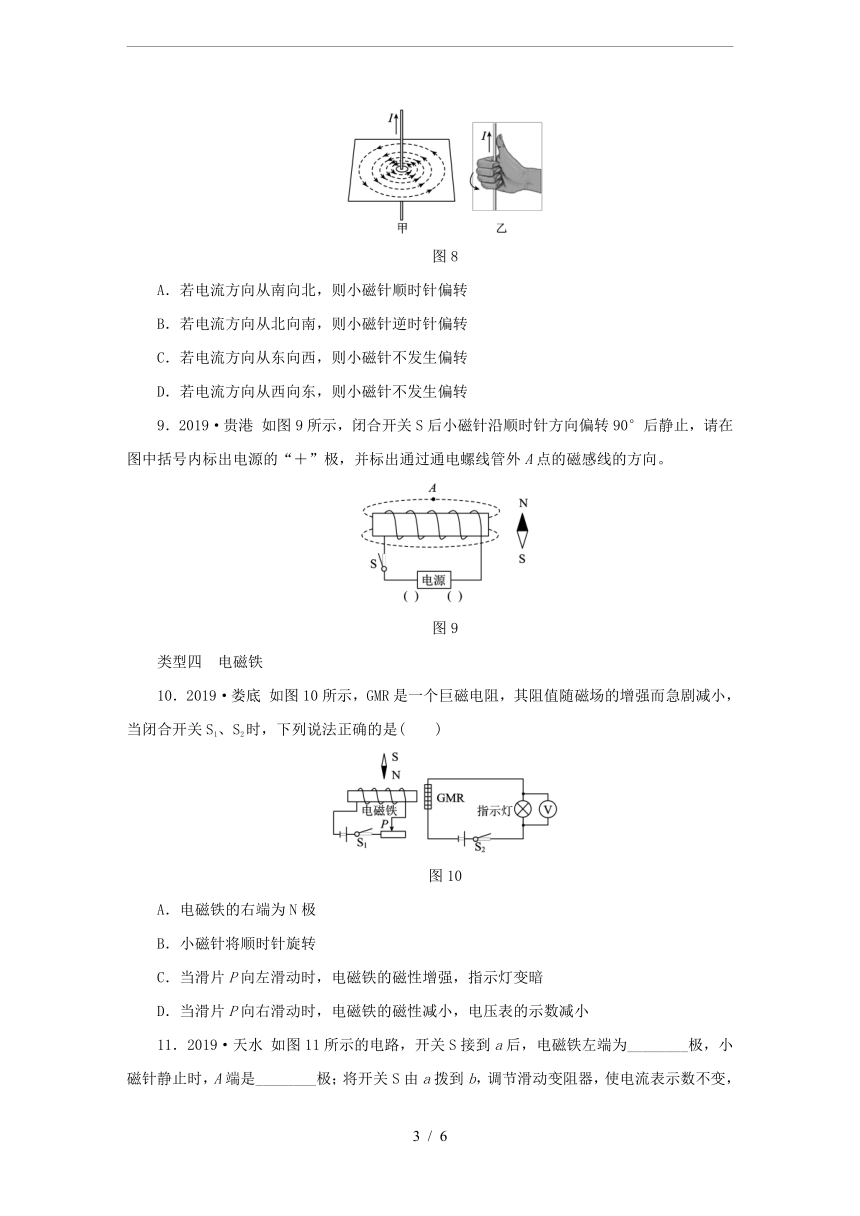

8．2019·安徽 直线电流周围磁场的磁感线分布和磁场方向的判定方法如图8所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间(　　)

图8
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
9．2019·贵港 如图9所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”极，并标出通过通电螺线管外A点的磁感线的方向。

图9
类型四　电磁铁
10．2019·娄底 如图10所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(　　)

图10
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当滑片P向右滑动时，电磁铁的磁性减小，电压表的示数减小
11．2019·天水 如图11所示的电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性________(选填“增强”“不变”或“减弱”)。

图11
12．2019·德阳 一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图12所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，当滑片P向左滑动，空心小铁球所受浮力____________(选填“增大”“减小”或“不变”)．

图12
类型五　电磁继电器
13．2019·乐山图13的设备中，利用电磁继电器工作的是(　　)

图13
14．2018·潍坊 (多选)如图14所示是某同学设计的汽车启动电路，旋转钥匙接通a、b间电路，电动机M启动，下列说法正确的是(　　)

图14
A．F端为螺线管的N极
B．R的滑片左移时螺线管磁性减弱
C．电动机启动说明螺线管产生磁性
D．螺线管两端电压小于电动机两端电压

参考答案
1．吸引
2．B
3．A　
4．北(N)　密
5．如图所示

6．B　7．D　8．D　9．如图所示

10．D　11．N　N　减弱　12．S　增大　13．A　14．CD　
/
