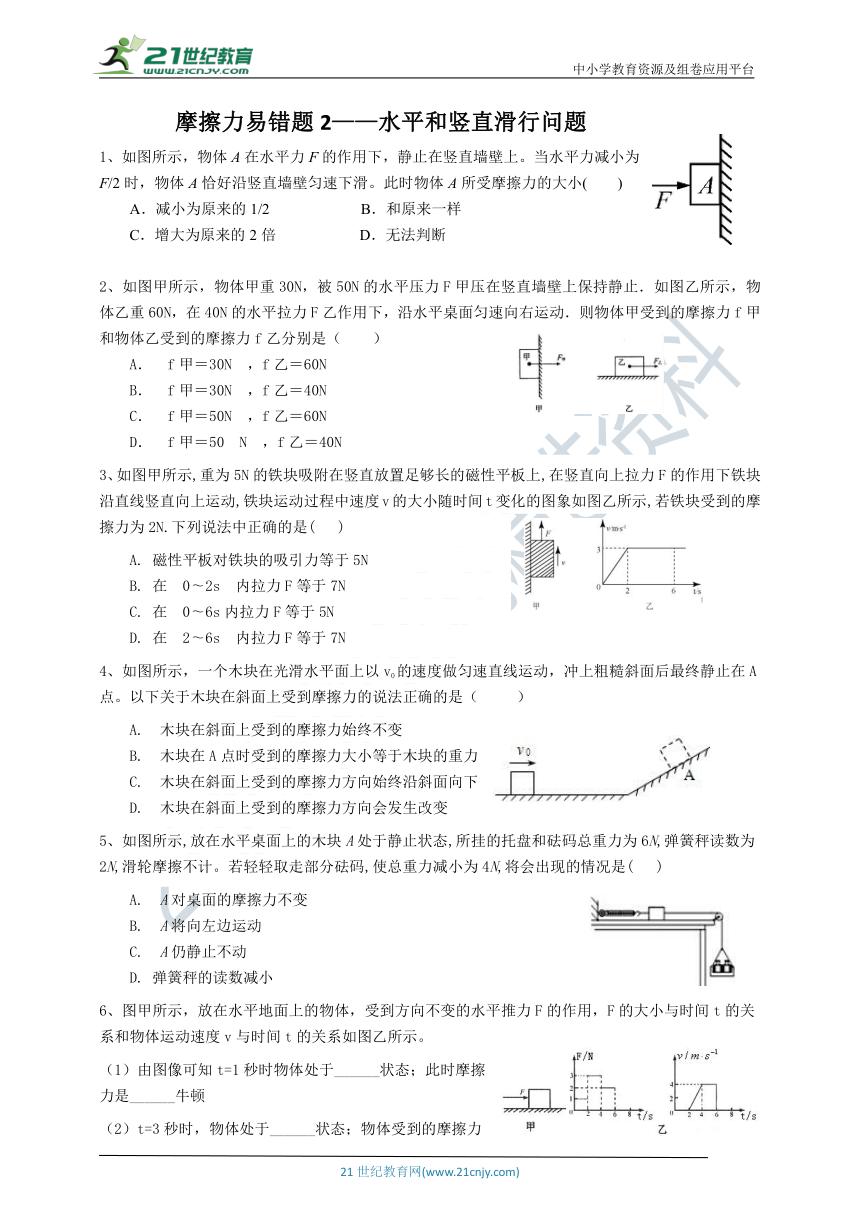

摩擦力易错题2——水平和竖直滑行问题
1、如图所示，物体A在水平力F的作用下，静止在竖直墙壁上。当水平力减小为F/2时，物体A恰好沿竖直墙壁匀速下滑。此时物体A所受摩擦力的大小(　　)
A．减小为原来的1/2 B．和原来一样
C．增大为原来的2倍 D．无法判断

2、如图甲所示，物体甲重30N，被50N的水平压力F甲压在竖直墙壁上保持静止．如图乙所示，物体乙重60N，在40N的水平拉力F乙作用下，沿水平桌面匀速向右运动．则物体甲受到的摩擦力f甲和物体乙受到的摩擦力f乙分别是（　　）
?f甲＝30N?，f乙＝60N
B．?f甲＝30N?，f乙＝40N
C．?f甲＝50N?，f乙＝60N
D．?f甲＝50?N?，f乙＝40N
3、如图甲所示,重为5N的铁块吸附在竖直放置足够长的磁性平板上,在竖直向上拉力F的作用下铁块沿直线竖直向上运动,铁块运动过程中速度v的大小随时间t变化的图象如图乙所示,若铁块受到的摩擦力为2N.下列说法中正确的是( )
A. 磁性平板对铁块的吸引力等于5N
B. 在?0?2s?内拉力F等于7N
C. 在?0?6s内拉力F等于5N
D. 在?2?6s?内拉力F等于7N
4、如图所示，一个木块在光滑水平面上以v0的速度做匀速直线运动，冲上粗糙斜面后最终静止在A点。以下关于木块在斜面上受到摩擦力的说法正确的是（? ?）
A.?木块在斜面上受到的摩擦力始终不变
B.?木块在A点时受到的摩擦力大小等于木块的重力
C.?木块在斜面上受到的摩擦力方向始终沿斜面向下
D.?木块在斜面上受到的摩擦力方向会发生改变
5、如图所示,放在水平桌面上的木块A处于静止状态,所挂的托盘和砝码总重力为6N,弹簧秤读数为2N,滑轮摩擦不计。若轻轻取走部分砝码,使总重力减小为4N,将会出现的情况是( )
A.?A对桌面的摩擦力不变
B.?A将向左边运动
C.?A仍静止不动
D. 弹簧秤的读数减小
6、图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。
（1）由图像可知t=1秒时物体处于______状态；此时摩擦力是______牛顿
（2）t=3秒时，物体处于______状态；物体受到的摩擦力为______牛顿。

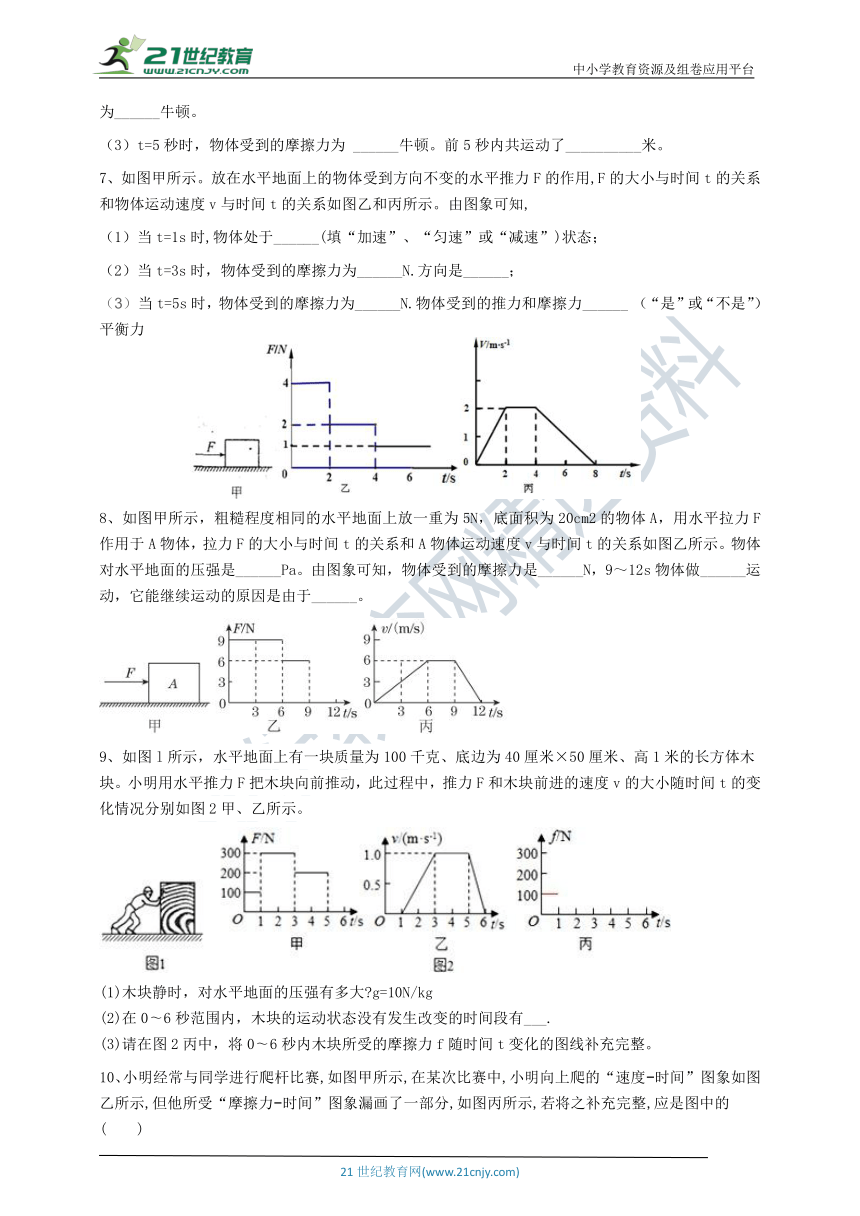

（3）t=5秒时，物体受到的摩擦力为 ______牛顿。前5秒内共运动了__________米。
7、如图甲所示。放在水平地面上的物体受到方向不变的水平推力F的作用,F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示。由图象可知,
当t=1s时,物体处于______(填“加速”、“匀速”或“减速”)状态；
当t=3s时，物体受到的摩擦力为______N.方向是______；
当t=5s时，物体受到的摩擦力为______N.物体受到的推力和摩擦力______ （“是”或“不是”）平衡力






8、如图甲所示，粗糙程度相同的水平地面上放一重为5N，底面积为20cm2的物体A，用水平拉力F作用于A物体，拉力F的大小与时间t的关系和A物体运动速度v与时间t的关系如图乙所示。物体对水平地面的压强是______Pa。由图象可知，物体受到的摩擦力是______N，9～12s物体做______运动，它能继续运动的原因是由于______。

9、如图l所示，水平地面上有一块质量为100千克、底边为40厘米×50厘米、高1米的长方体木块。小明用水平推力F把木块向前推动，此过程中，推力F和木块前进的速度v的大小随时间t的变化情况分别如图2甲、乙所示。

(1)木块静时，对水平地面的压强有多大?g=10N/kg
(2)在0?6秒范围内，木块的运动状态没有发生改变的时间段有___.
(3)请在图2丙中，将0?6秒内木块所受的摩擦力f随时间t变化的图线补充完整。

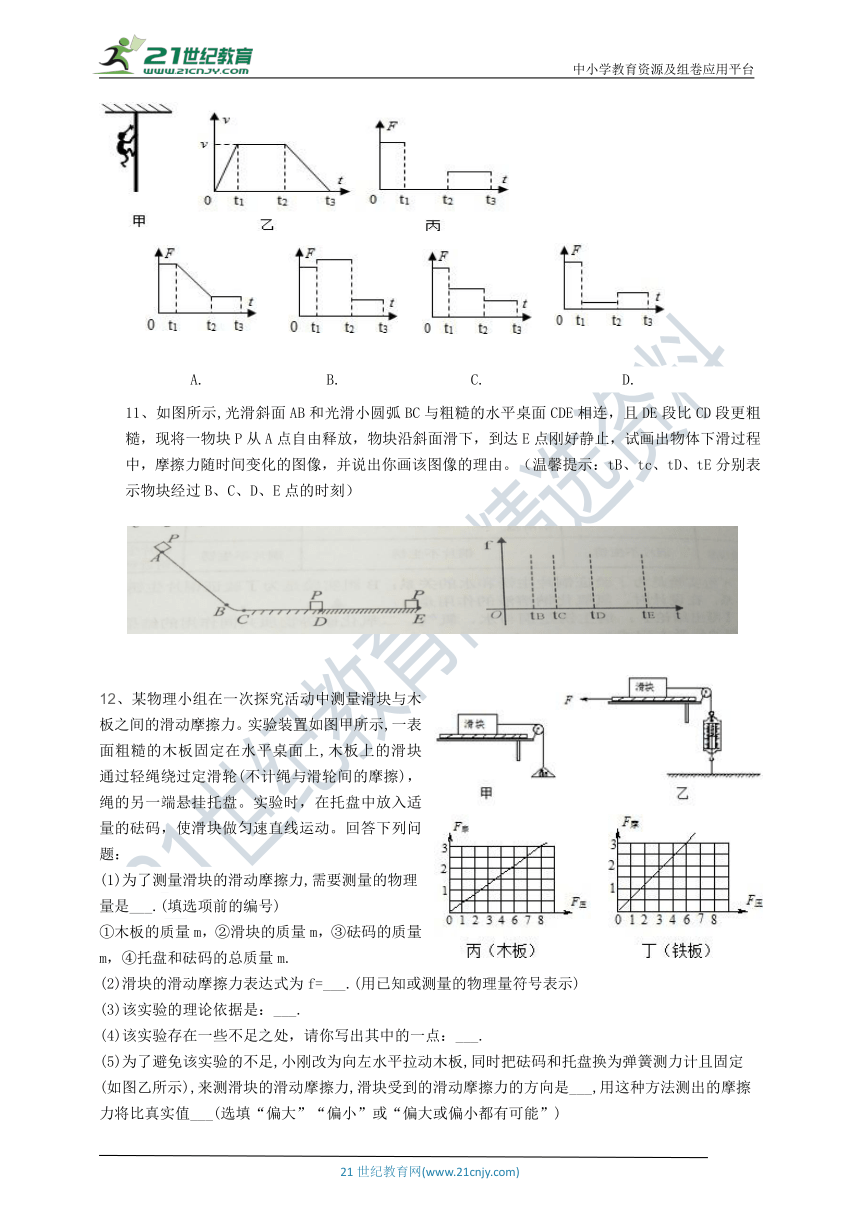

10、小明经常与同学进行爬杆比赛,如图甲所示,在某次比赛中,小明向上爬的“速度?时间”图象如图乙所示,但他所受“摩擦力?时间”图象漏画了一部分,如图丙所示,若将之补充完整,应是图中的( )





? B.? C.? D.?
11、如图所示,光滑斜面AB和光滑小圆弧BC与粗糙的水平桌面CDE相连，且DE段比CD段更粗糙，现将一物块P从A点自由释放，物块沿斜面滑下，到达E点刚好静止，试画出物体下滑过程中，摩擦力随时间变化的图像，并说出你画该图像的理由。（温馨提示：tB、tc、tD、tE分别表示物块经过B、C、D、E点的时刻）





12、某物理小组在一次探究活动中测量滑块与木板之间的滑动摩擦力。实验装置如图甲所示,一表面粗糙的木板固定在水平桌面上,木板上的滑块通过轻绳绕过定滑轮(不计绳与滑轮间的摩擦)，绳的另一端悬挂托盘。实验时，在托盘中放入适量的砝码，使滑块做匀速直线运动。回答下列问题：
(1)为了测量滑块的滑动摩擦力,需要测量的物理量是___.(填选项前的编号)
①木板的质量m，②滑块的质量m，③砝码的质量m，④托盘和砝码的总质量m.
(2)滑块的滑动摩擦力表达式为f=___.(用已知或测量的物理量符号表示)
(3)该实验的理论依据是：___.
(4)该实验存在一些不足之处，请你写出其中的一点：___.
(5)为了避免该实验的不足,小刚改为向左水平拉动木板,同时把砝码和托盘换为弹簧测力计且固定(如图乙所示),来测滑块的滑动摩擦力,滑块受到的滑动摩擦力的方向是___,用这种方法测出的摩擦力将比真实值___(选填“偏大”“偏小”或“偏大或偏小都有可能”)
(6)小刚在改正了乙图装置的情况下,正确的测出了滑动摩擦力的值,并改变放在滑块上的砝码,通过多次实验得到摩擦力F摩与作用在木板表面的压力F压的关系图象如丙图所示;把木板换成铁板,再改变放在滑块上的砝码,重复以上实验得到了得到摩擦力F摩与作用在铁板表面的压力F压的关系图象如丁图所示。由图丙、丁可知：木板的粗糙程比铁板___(选填“大”“小”或“无法确定”)，当滑块与砝码的总重力为6N时，木块在长木板上滑动时受到的摩擦力为___N.






答案：
B
B
D
D
C
6、（1）静止 1 （2）加速 2牛 （3）2牛 8
7、（1）加速 （2）2 水平向左 （3）2 不是
8、2.5×103 6 匀减速 惯性
（1）压强为6000Pa； （2）0?1s、3s?5s；
(3)如图所示。


10、C
11、滑动摩擦力大小与压力大小和接触面的粗糙程度有关（1分），ABC段，斜面光滑，所以物体没有受到摩擦力（1分），物块P水平段从C到E滑动过程中对桌面的压力不变，CD段粗糙，且物体在向右运动，所以受到向左的摩擦力（1分），DE段相对CD段更粗糙，所以摩擦力更大。（1分）
12、(1)④; (2)mg; (3)二力平衡; (4)难以控制滑块恰好做匀速直线运动;
(5)水平向左; 偏小 (6)小； 2.
