§10.2 电势差
复习提问：
静电力做的功与电荷的起始位置和终止位置有关，但与电荷经过的路径无关。
1、静电力做功的特点是什么？
2、电势能和我们以前学过的哪种能量相类似？
重力势能

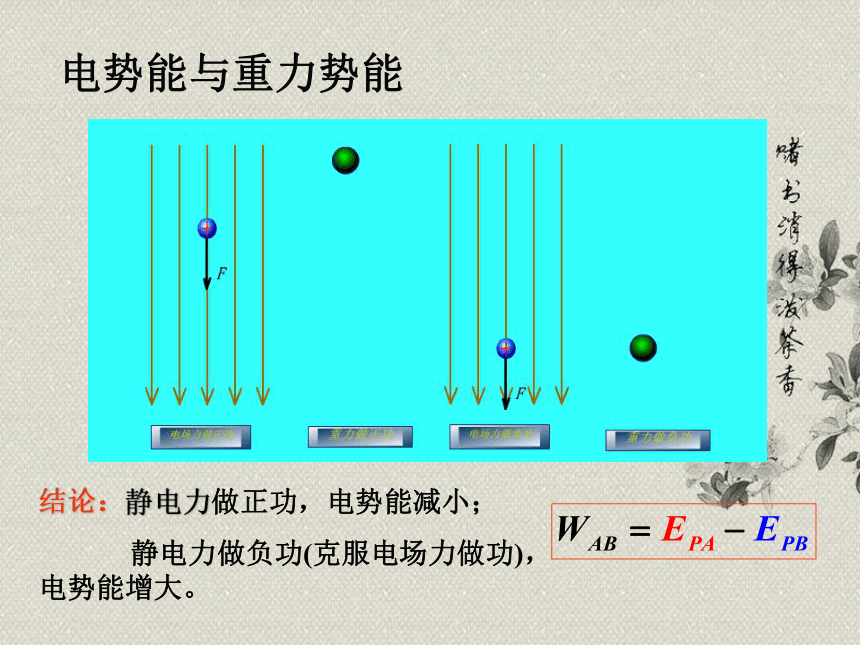

电势能与重力势能
结论：静电力做正功，电势能减小；
静电力做负功(克服电场力做功)， 电势能增大。
电势
电荷在电场中某一点的电势能与它的电荷量的比值
公式：
变形
A
B
C
D
0V
1V
2V
3V
小结：高度和电势都具有相对性。电势与零电势点的选择有关，两点间电势差与零电势点的选择无关。
E
0V
1V
2V
-1V
在物理学中，电势的差值往往比电势更重要。电场中两点间电势的差值叫做电势差，也叫电压。设电场中A点的电势为φA，B点的电势为φB。
电势差可以是正值也可以是负值，电势差的正负表示什么意义？
表示两点电势高低
一、电势差
二、静电力做功与电势差的关系
电荷q从电场中A点移到B点，
即
或
1、UAB由什么决定？跟WAB、q有关吗？
2、WAB跟q、UAB有关吗？
由电场本身的因素决定
与WAB、q无关
跟q、UAB都有关
讨论与交流：
3、 WAB 、q、UAB 三个物理量都是可正可负，那么这三个物理量取正与取负分别表示什么意思？
三、典例评析：
例题1、在图中，如果B板接地（取大地的电势为0，则与大地相连的导体的电势也为0），则A点电势为8V，M点的电势为6V，N点的电势为2V，M、N两点间的电势差是多少伏？如果改为A板接地，问：B板的电势是多大？M、N两点的电势各为多大？M、N两点间的电势差为多少伏？
三、典例评析：
例题2、在电场中把2.0×10-9C的正电荷从A电移到B点，静电力做功1.5×10-7J。再把这个电荷从B点移到C点，静电力做功-4.0×10-7J。
（1）A、B、C三点中哪点电势最高？哪点电势最低？
（2）A、B间，B、C间，A、C间的电势差各是多大？
（3）把-1.5×10-9C的电荷从A点移到C点，静电力做多少功？
（4）根据以上所得结果，定性地画出电场分布的示意图，标出A、B、C三点可能的位置。
解析：
（1）正电荷从A移动到B，静电力做正功，所以A点的电势比B点的高。电荷从B移动到C，静电力做负功，所以C点的电势比B点的高。但C、B间的电势差的绝对值比A、B间的电势差的绝对值大，所以C点电势最高，A点次之，B点电势最低。
（2）AB之间的电势差
UAB=WAB/q=75V
A点电势比B点电势高75V
BC之间的电势差
UBC=WBC/q=-200V
C点电势比B点电势高200V
（3）AC间的电势差
UAC=UAB+UBC=75V-200V=-125V
电荷q’= -1.5×10-9C从A移到C，静电力做功为WAC=q’UAC=1.875×10-7J
即静电力做正功1.875×10-7J
.
.
.
A
B
C
图
课堂小结：
一、电势差：电场中两点间电势的差值叫做 电势差，也叫电压。
二、静电力做功与电势差的关系
练习1：
关于对UAB =WAB/q 和WAB = qUAB的理解，正确的是

A、电场中A、B两点的电势差和两点间移动电荷的电量q成反比
B、在电场中A、B两点移动不同的电荷，电场力的功WAB和电量 q成正比
C、UAB与q、WAB无关，甚至与是否移动电荷都没有关系
D、WAB与q、UAB无关，与电荷移动的路径无关
BC
关于电势差UAB和电势φA 、φB的理解，正确的是

A、UAB表示B点与A点之间的电势差，即UAB = φB ? φA
B、UAB和UBA是不同的，它们有关系：UAB = ?UBA
C、φA 、φB都有正负，所以电势是矢量
D、零电势点的规定虽然是任意的，但人们常常规定大地和无穷远处为零电势点
BD
练习2：
练习3：
　　如图所示，在同一条电场线上有A、B、C三点，三点的电势分别是φA=5V，φB=-2V，φC=0，将电荷量q=-6×10-6C的点电荷从A移到B电场做功多少？电势能变化了多少？若将该电荷从B移到C，电场力做功多少？电势能变化了多少？该点电荷在三点中哪一点时电势能最大？
解析：
（1）将点电荷从A移到B，电场力做功
可知，电场力做了4.2×10-5J的负功，因此电势能增加了4.2×10-5J ．
（2）将点电荷从B移到C，电场力做功
　因为电场力做正功1.2×10-5J，所以电势能减少了1.2×10-5J．
书面作业：
课本P22 练习1、2、3
