网络传输介质及网络连接设备

(共30张PPT)
铁力市第一中学 庞海波

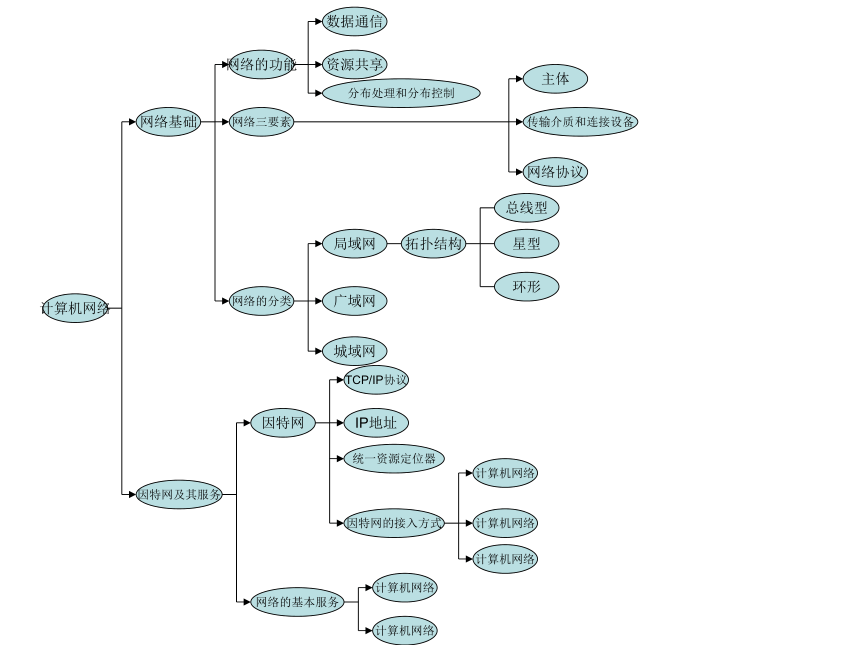

计算机网络
因特网及其服务
网络基础
网络的分类
网络三要素
网络的功能
资源共享
数据通信
分布处理和分布控制
网络协议
传输介质和连接设备
主体
城域网
广域网
局域网
拓扑结构
环形
星型
总线型
TCP/IP协议
网络的基本服务
因特网
IP地址
因特网的接入方式
计算机网络
计算机网络
计算机网络
计算机网络
计算机网络
统一资源定位器

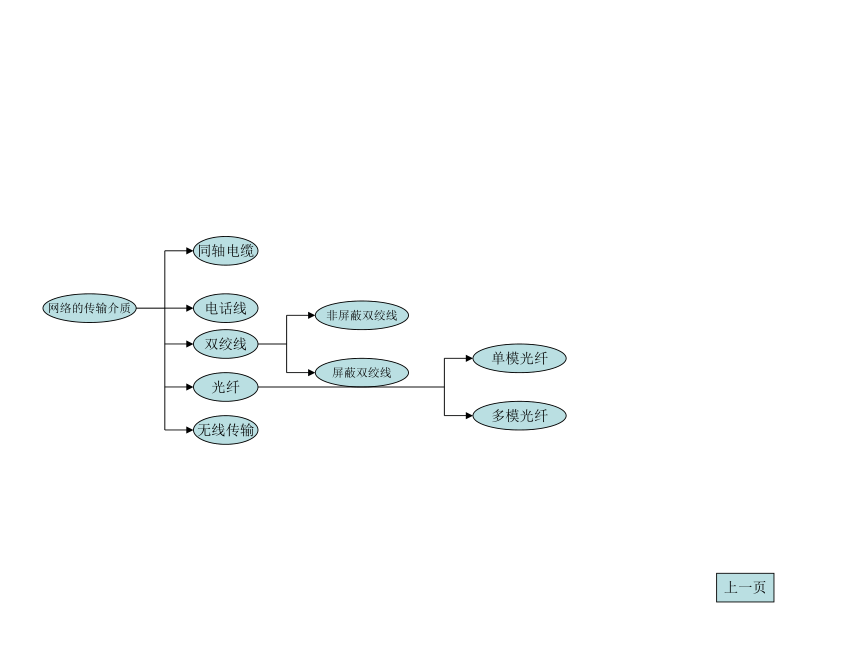

网络的传输介质
双绞线
电话线
同轴电缆
光纤

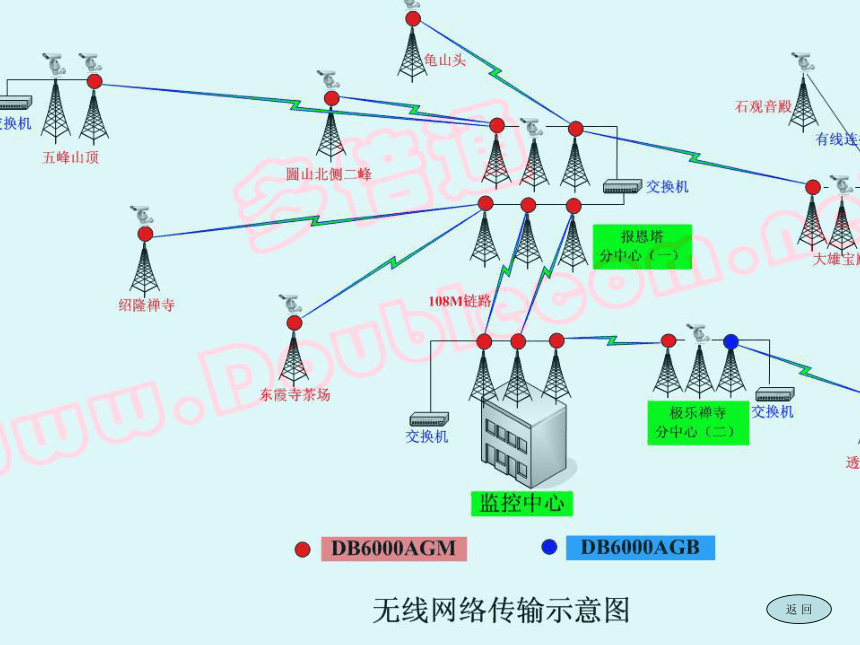

无线传输
屏蔽双绞线
非屏蔽双绞线
多模光纤
单模光纤
上一页

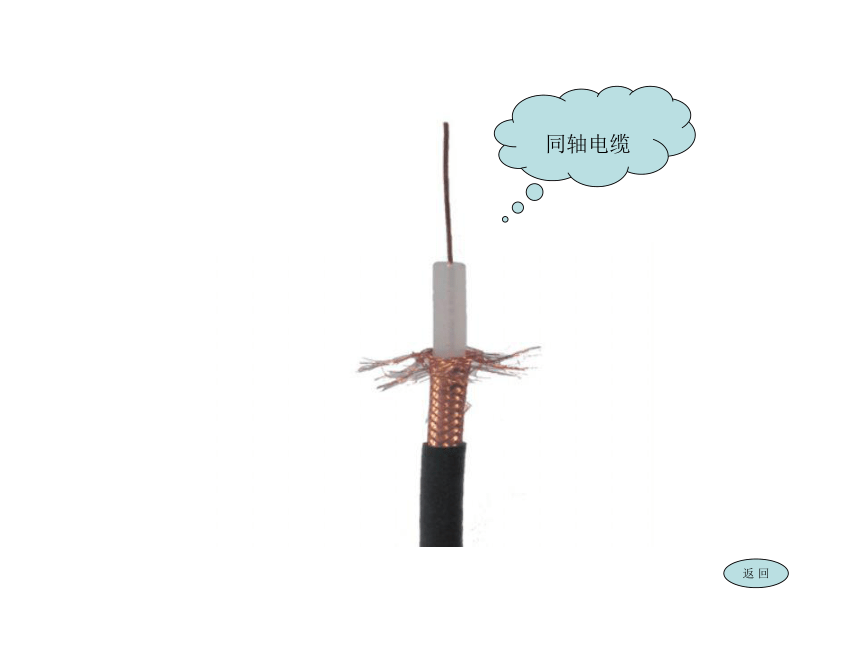

同轴电缆
返 回

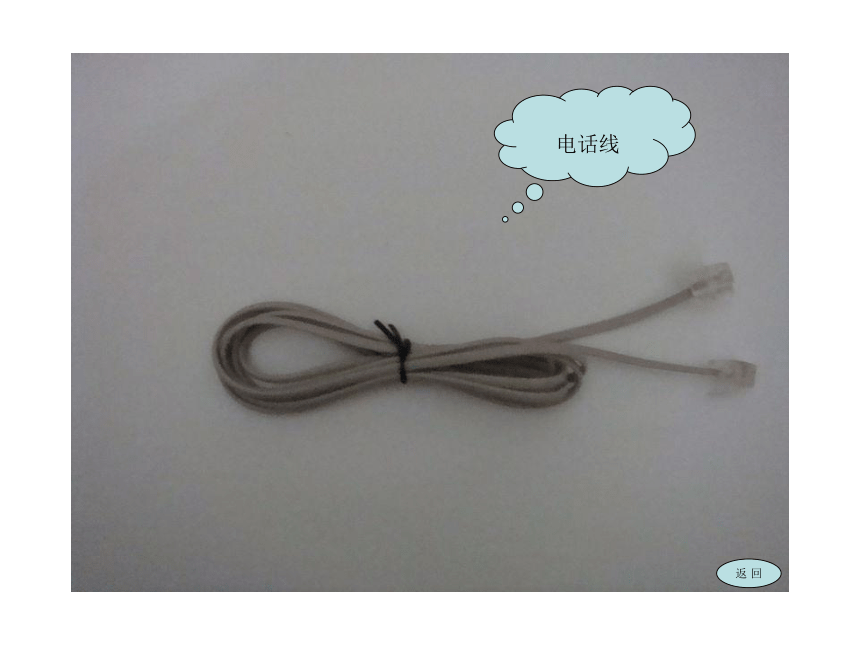

电话线
返 回

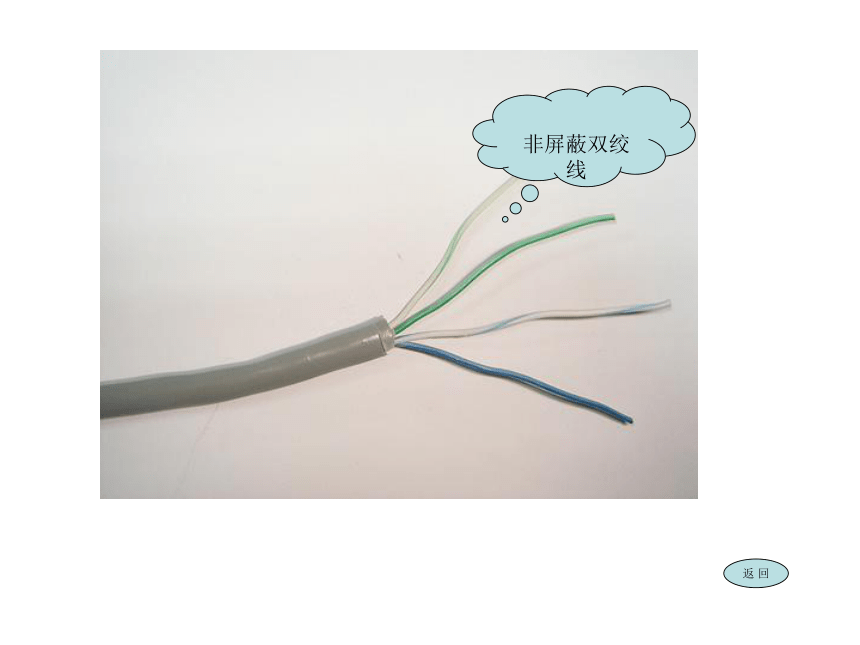

非屏蔽双绞线
返 回

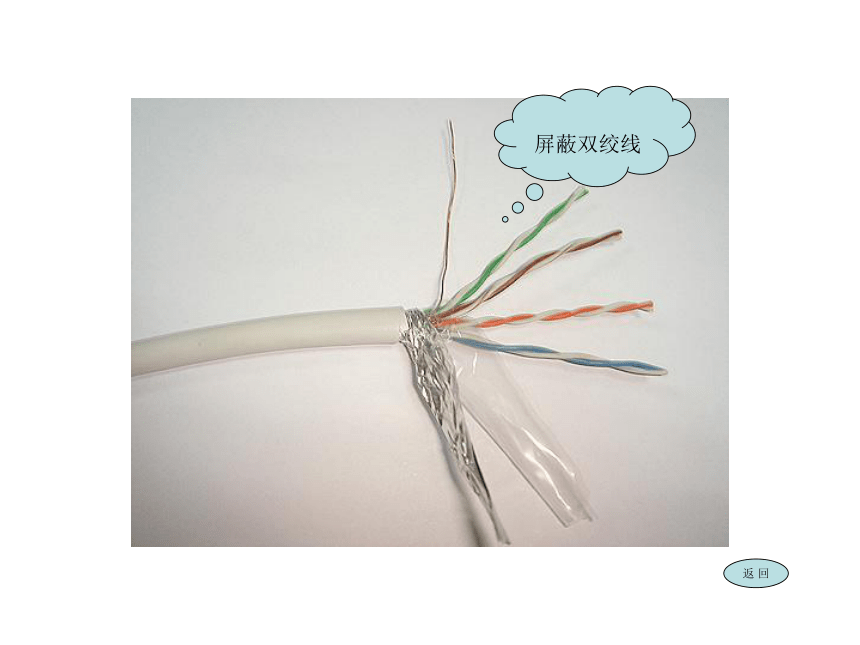

屏蔽双绞线
返 回

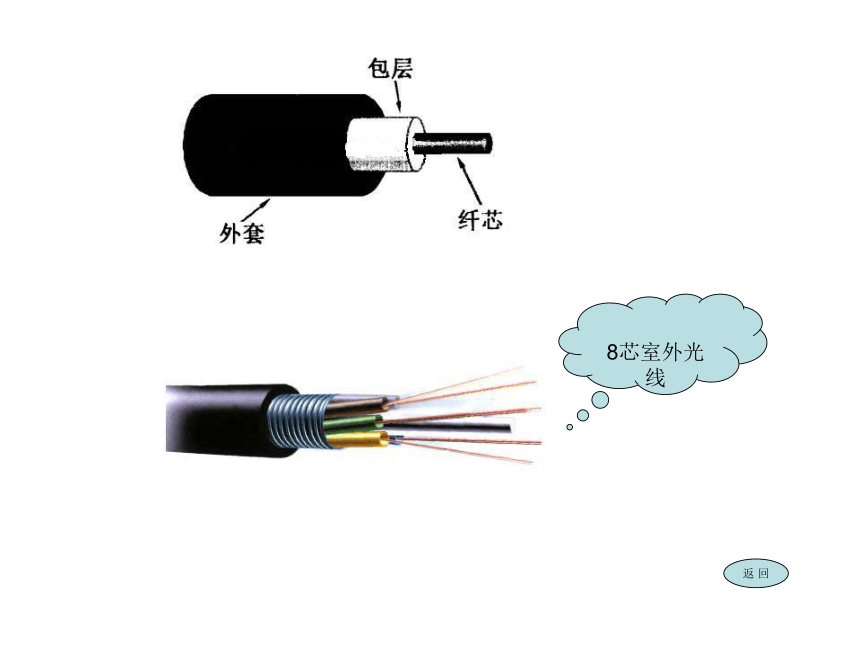

8芯室外光线
返 回

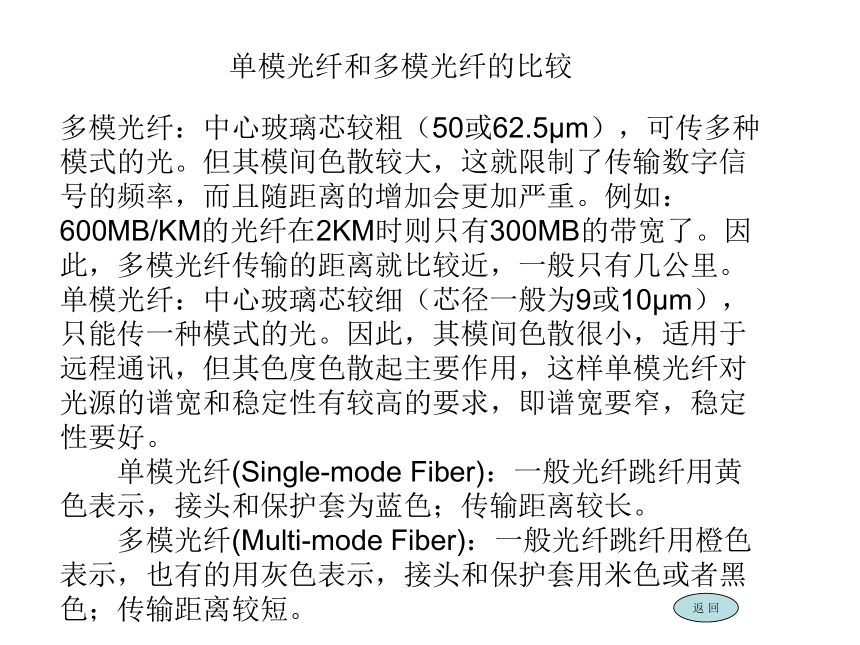

多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。单模光纤：中心玻璃芯较细（芯径一般为9或10μm），只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
　　单模光纤(Single-mode Fiber)：一般光纤跳纤用黄色表示，接头和保护套为蓝色；传输距离较长。
　　多模光纤(Multi-mode Fiber)：一般光纤跳纤用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
单模光纤和多模光纤的比较
返 回
返 回

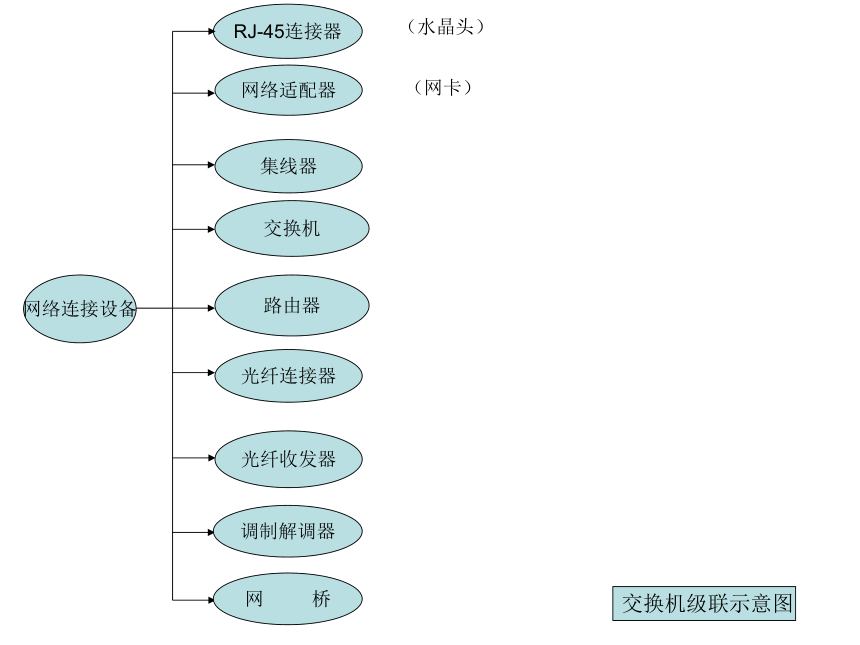

网络连接设备
路由器
交换机
集线器
网络适配器
RJ-45连接器
光纤连接器
光纤收发器
（水晶头）
（网卡）
调制解调器
网 桥
交换机级联示意图

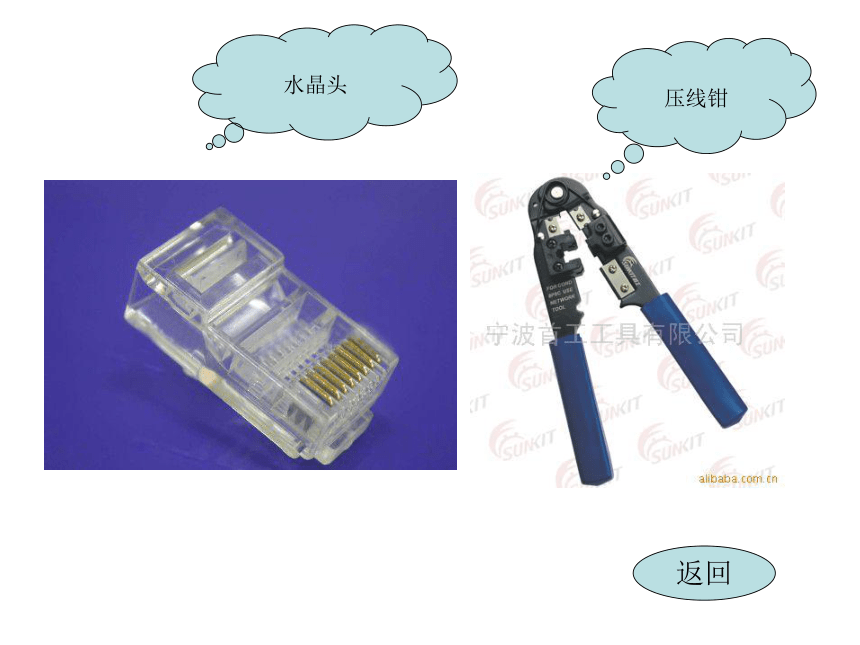

压线钳
水晶头
返回
网 卡
返回
无线网卡
返回
16口集线器
返回
24口有线交换机
无线交换机
返回
有线路由器
返回
无线路由器
返回
光线连接器
返回
100兆以太网光纤收发器
光纤收发器作用
返回
调制解调器
返回
8e1网桥
返回
无线交换机
交换机级联图
返回
返回
下一页
交换机和路由器连接示意图
返回
1000M快速以太网光纤收发器是由深圳市华拓技术有限
公司自主研制生产的新型高速以太网光纤网络传输类产品。
用于1000Base-T双绞线与1000Base-FL光缆之间数据通讯；能满足远距离、高速、高宽带的快速以太网工
组用户的需要。可实现最远120公里无中
继计算机数据网的高速远程互连。产品性能稳定可靠，
设计方面符合以太网标准，
并有防雷击保护措施。特别适用于电信、有线电视、铁路、
军事、金融证券、海关
、民航、海 运、电力、水利及油田等各种宽带数据网及要
求高可靠性数据传输或组
建IP数据传输专网的领域。是宽带校园网、宽带有线
电视网及智能化宽带小区光纤到楼、
光纤到户的最理想应用设备。
返回
一分二电话线分线器
返回
校园网络连接示意图
