流程图

(共11张PPT)

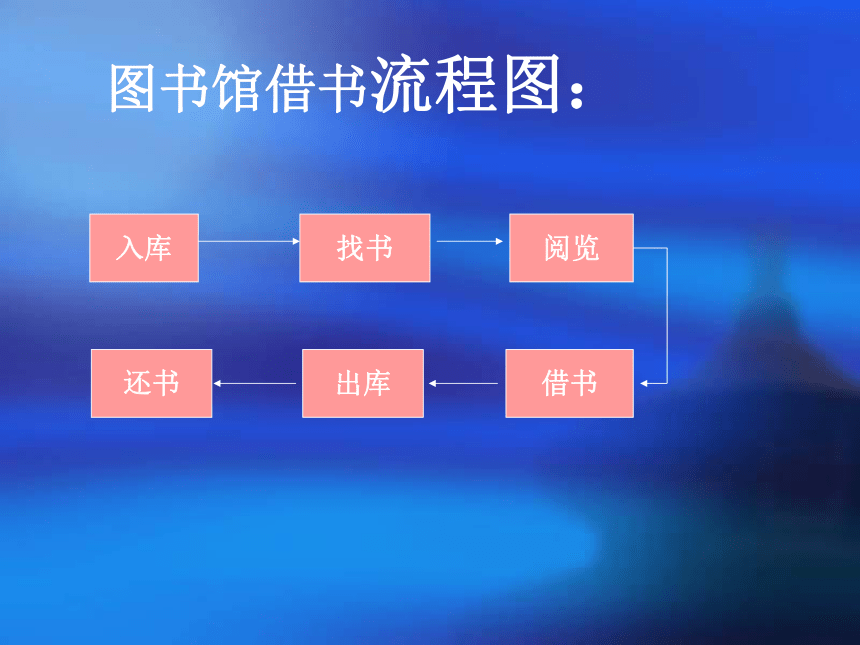

图书馆借书流程图：
入库
出库
找书
借书
阅览
还书
信息技术第二课时
一、流程图的概念
流程图是一种图解表示，它以图解说明实现一个解决方案所需完成的一系列操作。流程图可以应用在很多领域，如工业生产流程（图1-2-2）、商业流程、金融流程等。在进行程序设计时，流程图是我们设计程序之前，对要解决的问题进行分析，设计好解决问题的方法及步骤，然后策划出解决问题的具体方案的一种方法。
入库
出库
找书
借书
阅览
还书
2、打电话的流程，如图1-2-4所示。
取下话筒
插入电话卡
开始
结束
拨号
通话
挂机并取出电话卡
图1-2-4 打电话流程图
来料检验
成品检测
组
装
测
试
包
装
入库检测
入
库
图1-2-2 工业生产流程图
3、求三角形面积的流程图，要求流程图中用”输入
/输出框“来输入三角形的底和高，由程序计算出三
角形的面积，流程图如1-2-5所示。
计算三角形的面积S=a*b/2
开始
结束
输出三角形的面积S
输入三角形的底（a）和高（h）
图1-2-5 求三角形面积的流程图
图形符号
名 称
功 能
终端框 （起止框）
输入、输出框
处理框 （执行框）
判断框
流程线
表示一个算法的起始和结束
表示一个算法输入和输出的信息
赋值、计算
判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”
连接程序框，表示算法步骤的执行顺序
二、流程图的表示方法
在确定了解决问题的方法（算法）后，把问题求解的全过程用框图的形式表示出来，这就是程序设计中的流程图。下面列出了画流程图时几种常用的图形：
开始
i=1
S=0
i=i+1
S=S+(-1) i-1*i
i<=100
输出S
结束
否
是
例2:
例4.某工厂加工零件有3道工序：粗加工、返修加工、细加工。每道工序完成时对产品进行检验，合格则进入下一步加工，不合格返回加工，返修后，合格进入精加工，不合格作废品处理，用流程图表示其整个加工过程
零件到达
粗加工
检验
返修加工
最后检验
返修检验
精加工
废品
成品
合格
不合格
合格
不合格
合格
不合格
工序流程图
假设洗水壶须2分，烧开水需15分，
洗茶壶、杯需3分，取放茶叶需2分，
沏茶需1分.试给出“喝茶问题”的流程图.
解法1：
洗水壶
(2分)
烧开水
(15分)
洗茶壶、杯
(3分)
取放茶叶
(2分)
沏茶
(1分)
解法2：
洗水壶
(2分)
烧开水
(15分)
洗茶壶、杯
(3分)
沏茶
(1分)
取放茶叶
(2分)
思考：上述工作，哪些有先后顺序关系？
问题:喝茶问题
